Dodge Dakota (R1). Manual - part 86

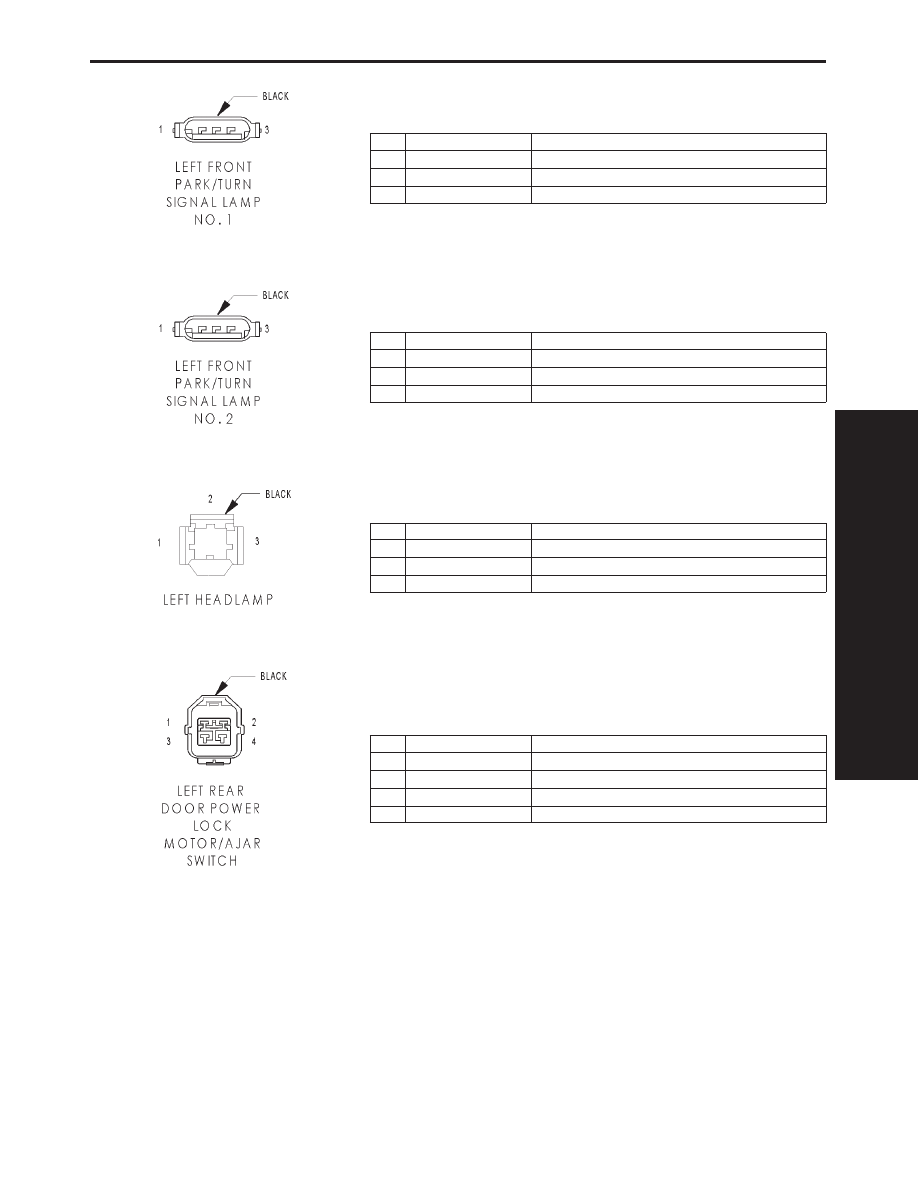

LEFT FRONT PARK/TURN SIGNAL LAMP NO. 1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

-

-

3

Z1 20BK

GROUND

LEFT FRONT PARK/TURN SIGNAL LAMP NO. 2 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

-

-

3

Z1 20BK

GROUND

LEFT HEADLAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18LG/BR

LEFT HIGH BEAM DRIVER

2

L43 18VT

LEFT LOW BEAM DRIVER

3

Z1 18BK

GROUND

LEFT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

3

P34 16PK/BK

DOOR UNLOCK RELAY OUTPUT

4

P33 16OR/BK

DOOR LOCK RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

341

CONNECTOR PINOUTS

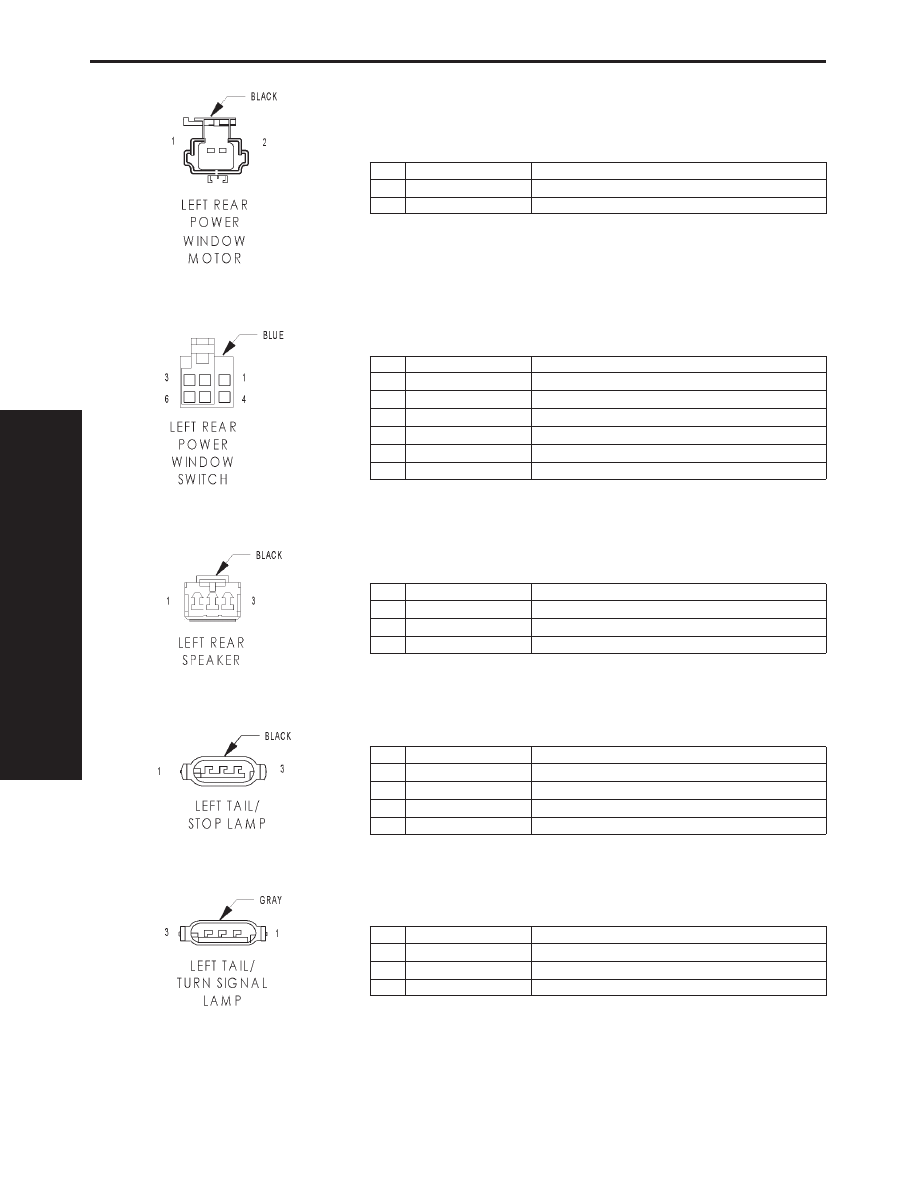

LEFT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14RD/WT

LEFT REAR WINDOW DRIVER (DOWN)

2

Q13 14DB

LEFT REAR WINDOW DRIVER (UP)

LEFT REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q13 14DB

LEFT REAR WINDOW DRIVER (UP)

2

Q27 14RD/BK

LEFT REAR WINDOW DRIVER (DOWN)

3

-

-

4

Q17 14DB/WT

LEFT REAR WINDOW DRIVER (UP)

5

Q23 14RD/WT

LEFT REAR WINDOW DRIVER (DOWN)

6

Q1 14YL

WINDOW SWITCH FEED

LEFT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X51 18BR/YL

LEFT REAR SPEAKER (+)

2

-

-

3

X57 18BR/LB

LEFT REAR SPEAKER (-)

LEFT TAIL/STOP LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

1

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L7 20BK/YL

PARK LAMP RELAY OUTPUT

3

Z1 20BK

GROUND

LEFT TAIL/TURN SIGNAL LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L632 16DG/BR

LEFT TURN SIGNAL

2

Z1 20BK

GROUND

3

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

342

CONNECTOR PINOUTS

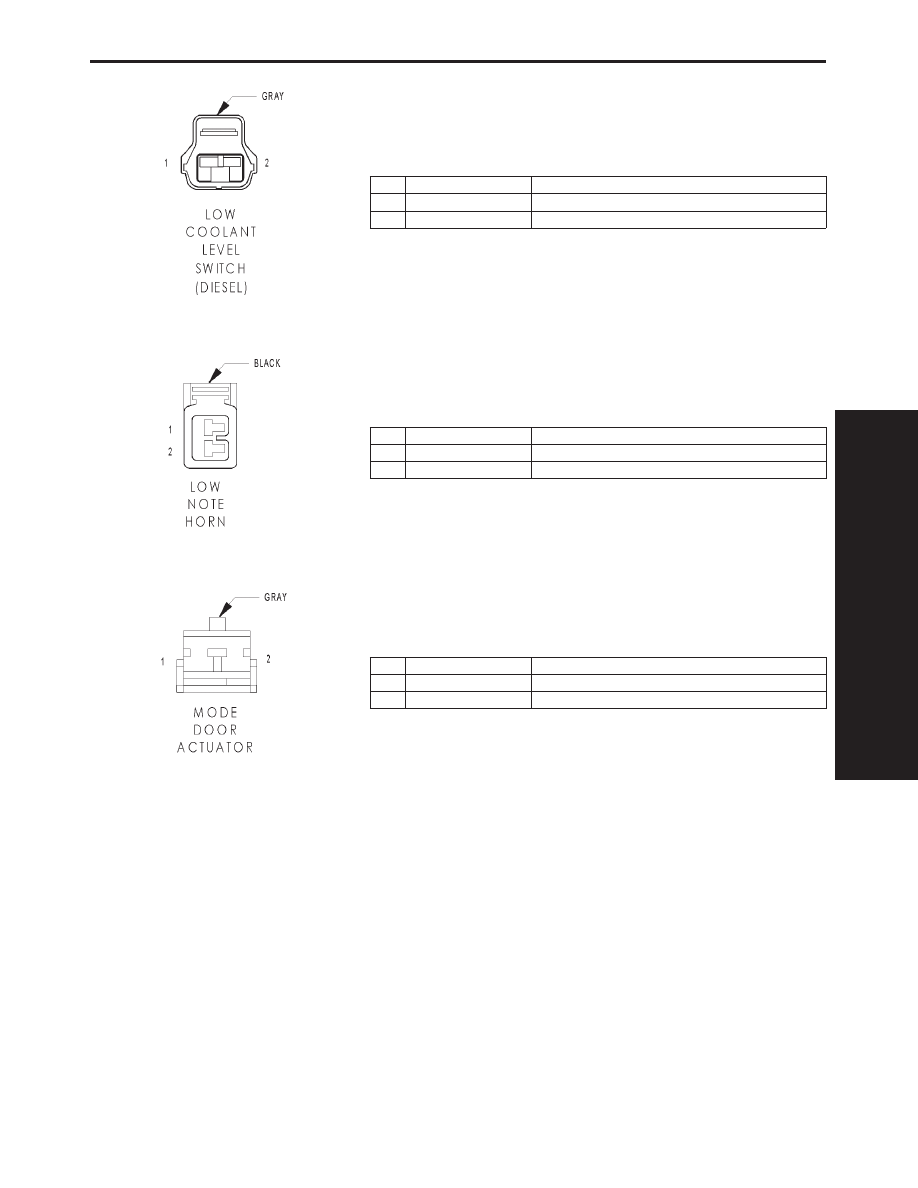

LOW COOLANT LEVEL SWITCH (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

G18 18PK/BK

LOW COOLANT LEVEL SWITCH SIGNAL

LOW NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

X2 18DG/RD

HORN RELAY OUTPUT

MODE DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/WT

COMMON DOOR DRIVER

2

C35 20DG/YL

MODE DOOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

343

CONNECTOR PINOUTS

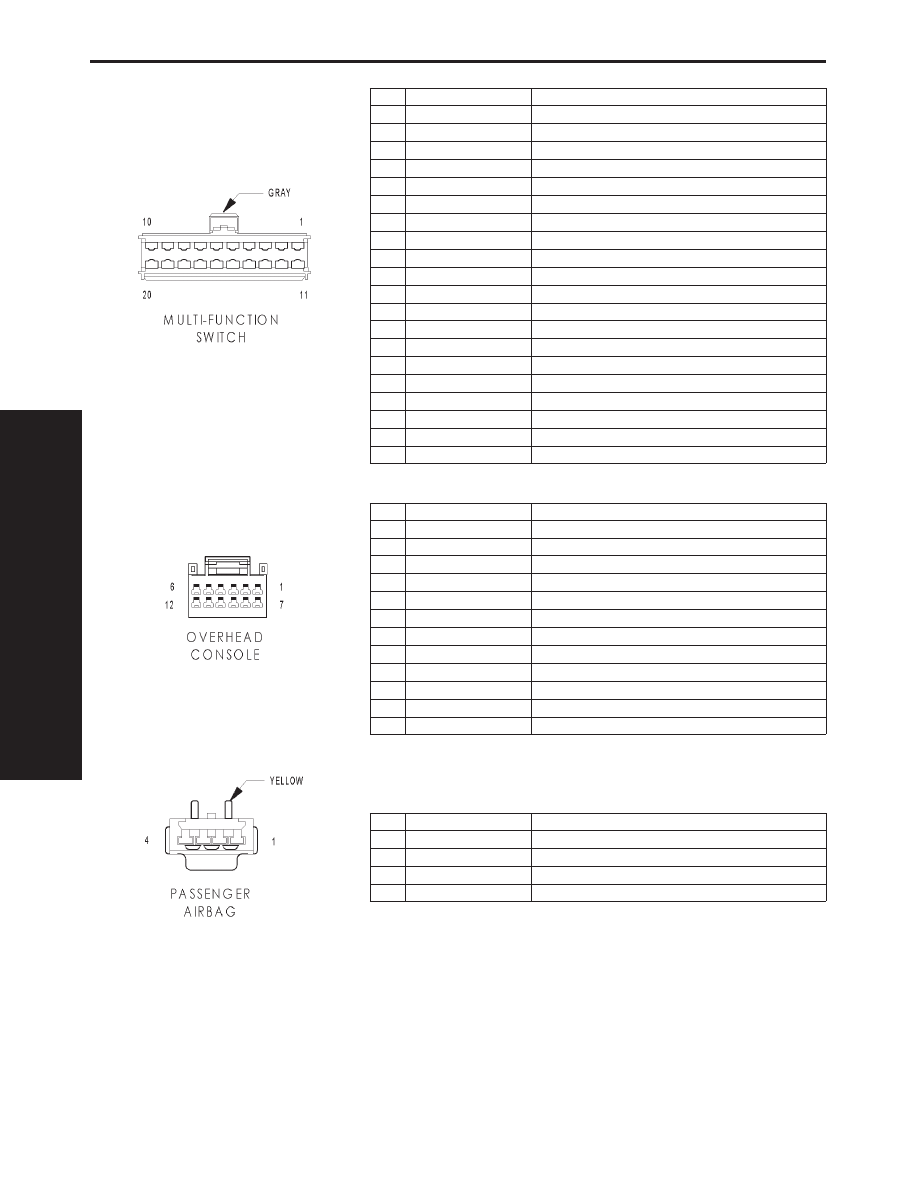

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

L19 16PK

HAZARD FLASHER SIGNAL

2

V51 20WT

INTERRMITTENT WIPER MODE SENSE

3

L302 20LB/YL

RIGHT TURN SWITCH SENSE

4

V52 18DG/RD

INTERMITTENT WIPER SWITCH MUX

5

L305 20LB/WT

LEFT TURN SWITCH SENSE

6

L4 18VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

7

Z1 18BK

GROUND

8

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

9

L307 18LG/OR

HEADLAMP SWITCH SENSE

10

-

-

11

Z1 18BK

GROUND

12

-

-

13

-

-

14

V49 18RD/BK

INTERMITTENT FRONT WIPER LOW SPEED

15

V45 18VT

FRONT WIPER LOW SPEED

16

V48 16RD/BK

FRONT WIPER HIGH SPEED

17

V45 18VT

FRONT WIPER LOW SPEED

18

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

19

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

20

-

-

OVERHEAD CONSOLE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

2

M1 20PK

FUSED B(+)

3

-

-

4

-

-

5

D25 20VT/YL

PCI BUS

6

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

M2 20YL

COURTESY LAMPS DRIVER

8

-

-

9

E2 20OR

PANEL LAMPS FEED

10

-

-

11

-

-

12

Z2 20BK/LG

GROUND

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R44 18DG/YL

PASSENGER AIRBAG LINE 2

4

R42 18BK/YL

PASSENGER AIRBAG LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

344

CONNECTOR PINOUTS
