Dodge Dakota (ND). Manual - part 765

P0689-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

3.

(A955) ASD RELAY OUTPUT CIRCUIT OPEN

Disconnect the C4 IPM harness connector.

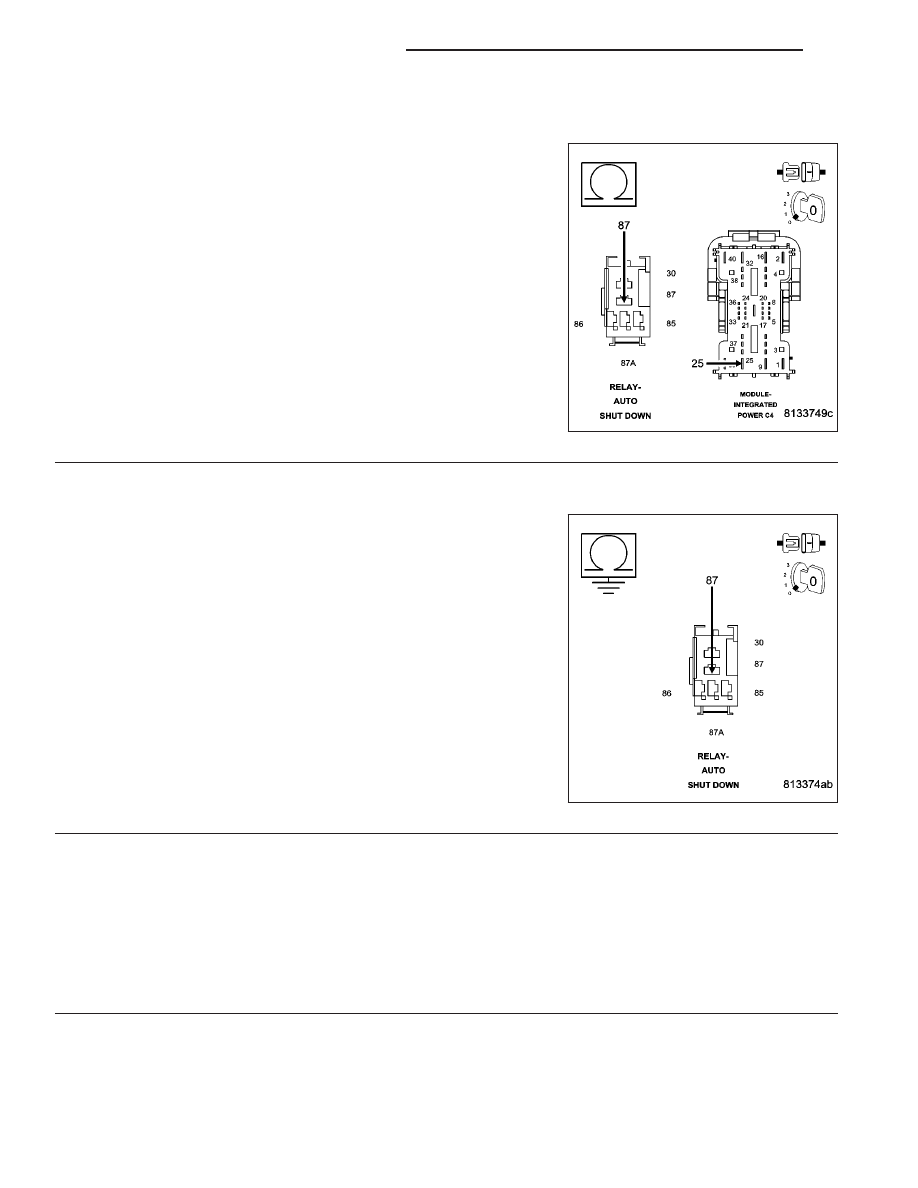

Measure the resistance of the (A955) ASD Relay Output circuit from
the Relay terminal to the C4 IPM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the open in the (A955) ASD Relay Output circuit,

replace the IPM per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

4.

(A955) ASD RELAY OUTPUT CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (A955) ASD Relay
Output circuit at the Relay terminals.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (A955) ASD Relay Con-

trol circuit, replace the IPM per Service Information..

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9
- ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

5.

ASD RELAY

Measure the resistance of the ASD Relay Coil between terminals 86 and 85.

Is the resistance between 60 and 80 ohms?

Yes

>> Go To 6

No

>> Replace the ASD Relay.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 598

ENGINE ELECTRICAL DIAGNOSTICS

ND

P0689-AUTO SHUTDOWN RELAY SENSE CIRCUIT LOW (CONTINUED)

6.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

ND

ENGINE ELECTRICAL DIAGNOSTICS

9 - 599

P0690-AUTO SHUTDOWN RELAY SENSE CIRCUIT HIGH

9 - 600

ENGINE ELECTRICAL DIAGNOSTICS

ND

P0690-AUTO SHUTDOWN RELAY SENSE CIRCUIT HIGH (CONTINUED)

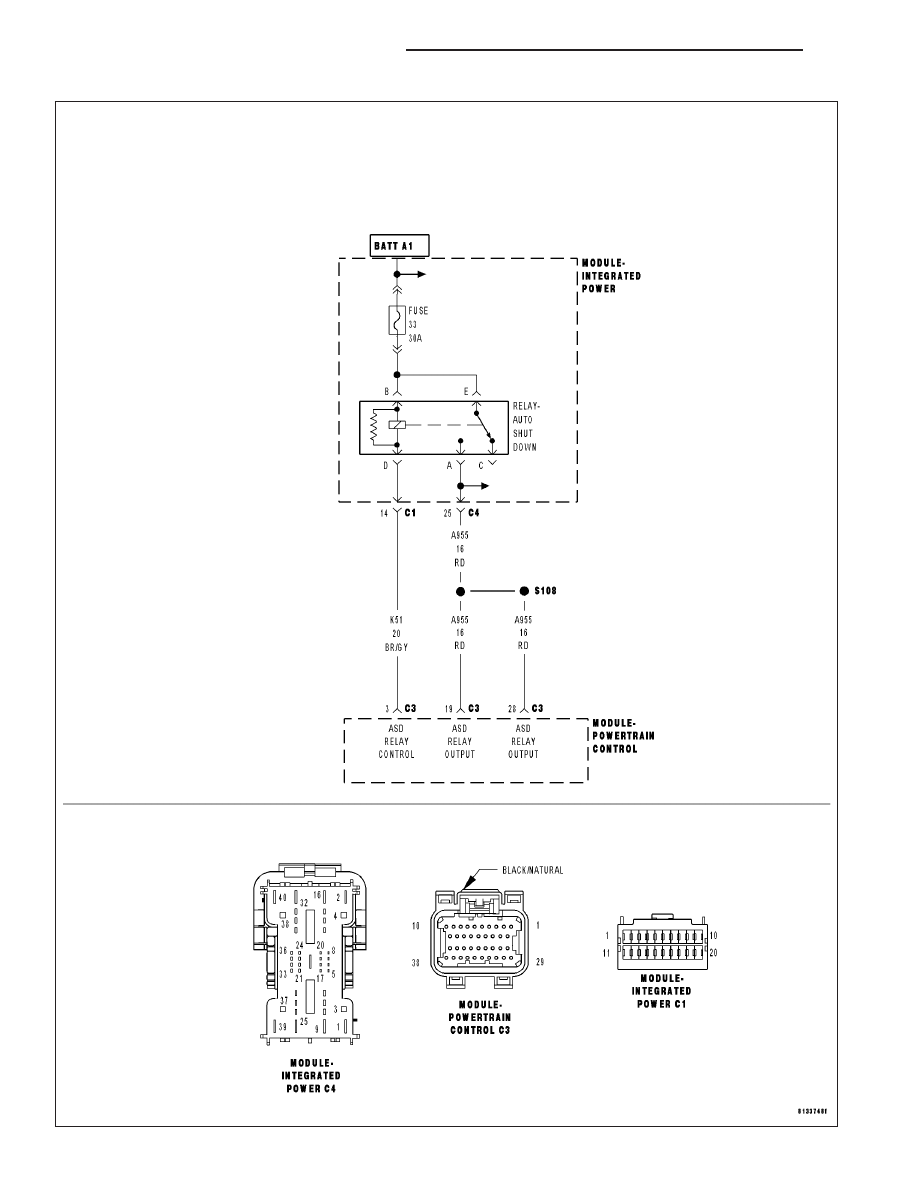

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on and battery voltage greater than 10 volts.

•

Set Condition:
If the FCM detects high voltage on the ASD Relay Sense circuit for more than 3.5 seconds.

Possible Causes

(A955) ASD RELAY OUTPUT CIRCUIT SHORTED TO VOLTAGE

ASD RELAY

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

ACTIVE DTC

NOTE: P0685 and P0688 ASD Relay Control circuit DTCs must be diagnosed before continuing.
Ignition on, engine not running.

With a scan tool read DTCs.

Is the DTC active at this time?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

(A955) ASD RELAY OUTPUT CIRCUIT CHECK

Turn the ignition off.

Remove the ASD Relay.

Ignition on, engine not running.

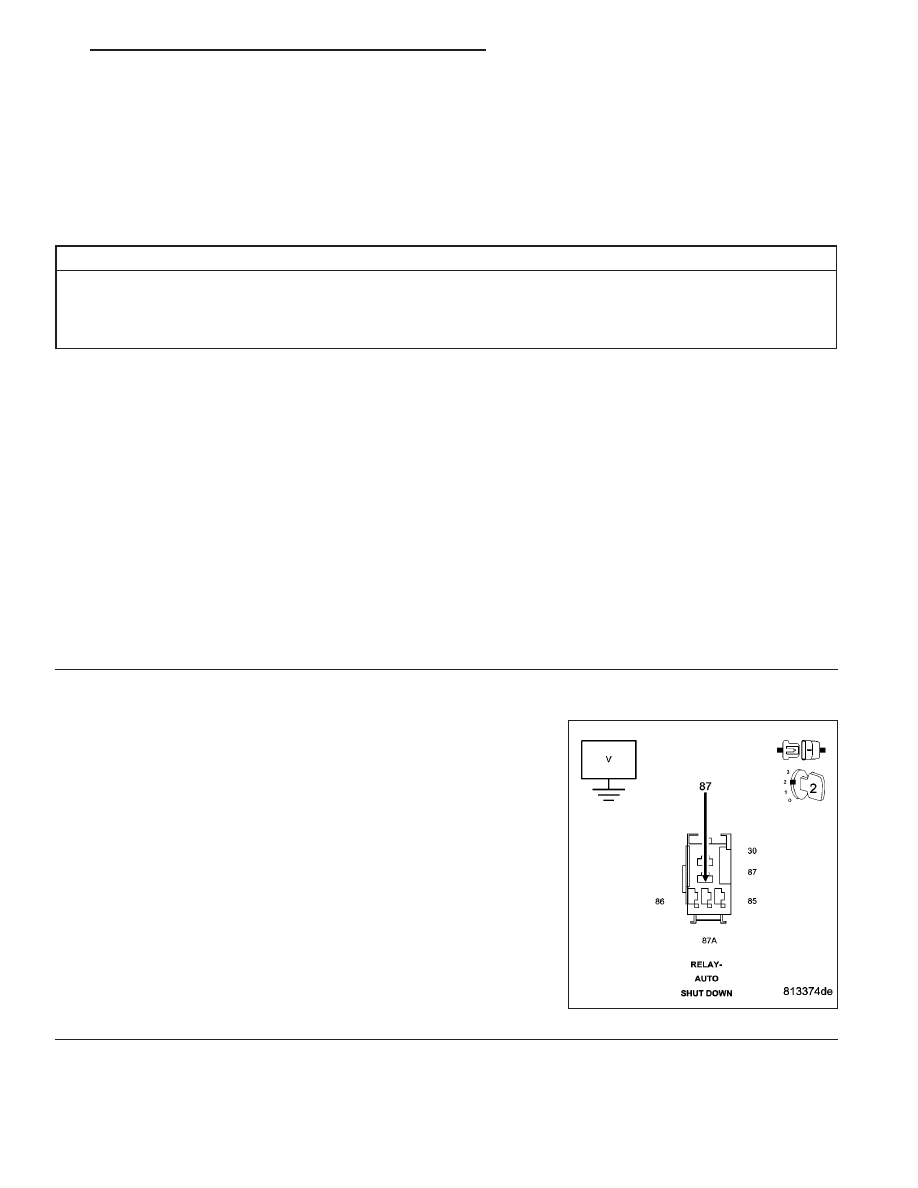

Measure the voltage on the (A955) ASD Relay Output circuit at the
Relay connection.

Is the voltage above 1.0 volt?

Yes

>> Go To 3

No

>> Go To 4

ND

ENGINE ELECTRICAL DIAGNOSTICS

9 - 601
