C201 - (IP SIDE)

CAV

CIRCUIT

55

F21 20PK/DG (2X4)

55

F21 20PK/DG (4X4)

56

-

57

L50 16WT/LB

58

F202 20PK/GY

59

-

60

-

61

A923 16RD

62

A918 18RD/LB

63

A927 10RD/OR

64

A904 12RD/LB

65

A917 10RD

66

A953 12RD

67

F984 12PK/YL (BASE)

67

F984 12PK/YL (EXCEPT BASE)

68

F941 14PK/LG

69

F921 10PK/WT

70

F901 14PK

71

F982 12PK/YL

72

A920 18RD/BK

C202 - (HVAC SIDE)

CAV

CIRCUIT

1

C21 20DB/LG

2

C121 20DB/DG

3

C61 20DB/LG

4

C801 20DB/OR

5

C32 20DB/TN

6

C29 20DB

7

C7 12DB

8

C75 12DB/GY

9

-

10

-

11

C71 16DB/BR

12

C72 14DB/OR

13

C73 14DB/VT

14

-

15

C34 20DB/LB

16

-

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

ND

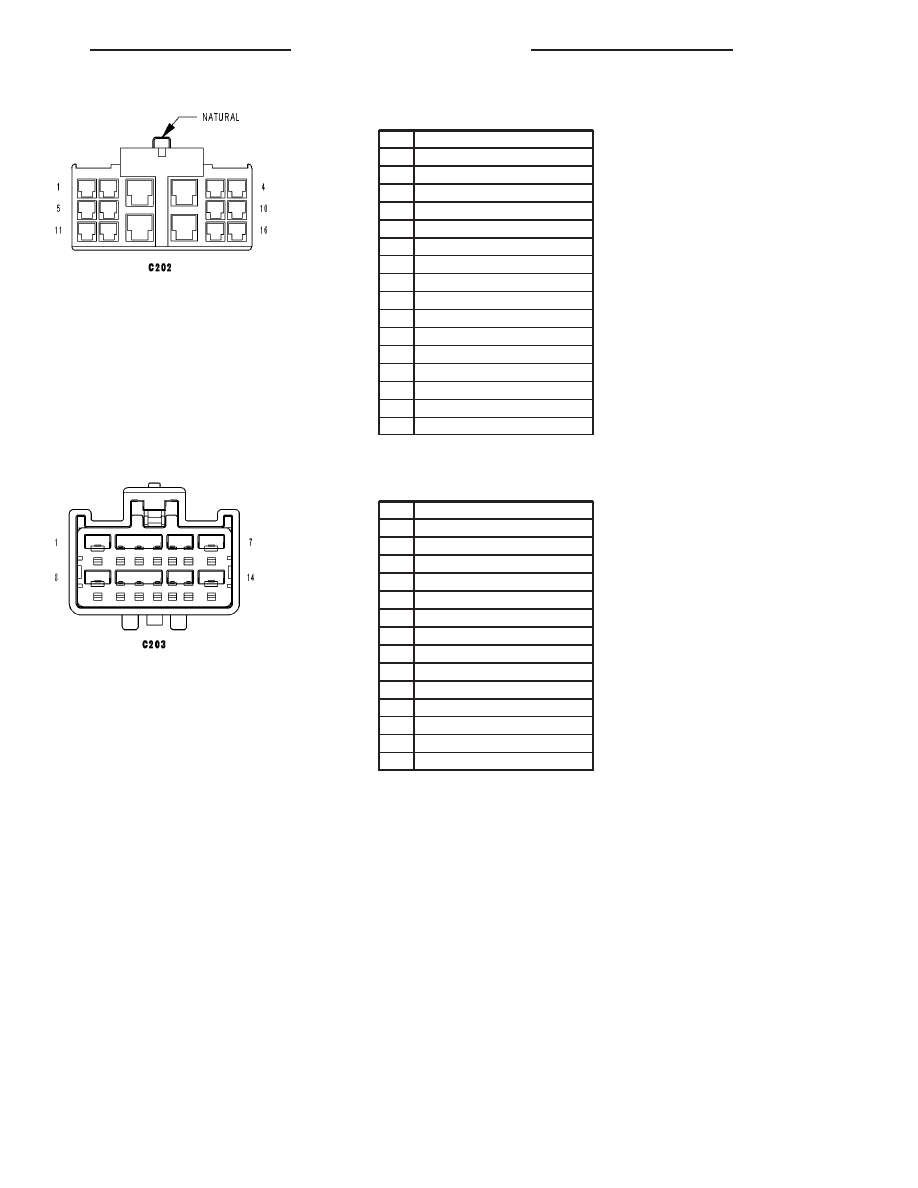

C202 - NATURAL (I/P SIDE)

CAV

CIRCUIT

1

C21 20DB/LG

2

C121 20DB/DG

3

C61 20DB/LG

4

C801 20LB/RD

5

C32 20DB/TN

6

C29 20DB

7

C7 12DB

8

C75 12DB/GY

9

-

10

-

11

C71 16DB/BR

12

C72 14DB/OR

13

C73 12DB/VT

14

-

15

C34 20DB/LB

16

-

C203 - (I/P SIDE)

CAV

CIRCUIT

1

-

2

M22 20YL/OR

3

Z955 20BK

4

M28 20YL/TN

5

A918 18RD/LB (EXCEPT BASE)

5

A918 18RD/LB (HIGHLINE)

7

-

8

-

9

-

10

D55 20WT/OR (EXCEPT BASE)

11

D54 20WT (EXCEPT BASE)

12

Z993 18BK (EXCEPT BASE)

13

-

14

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

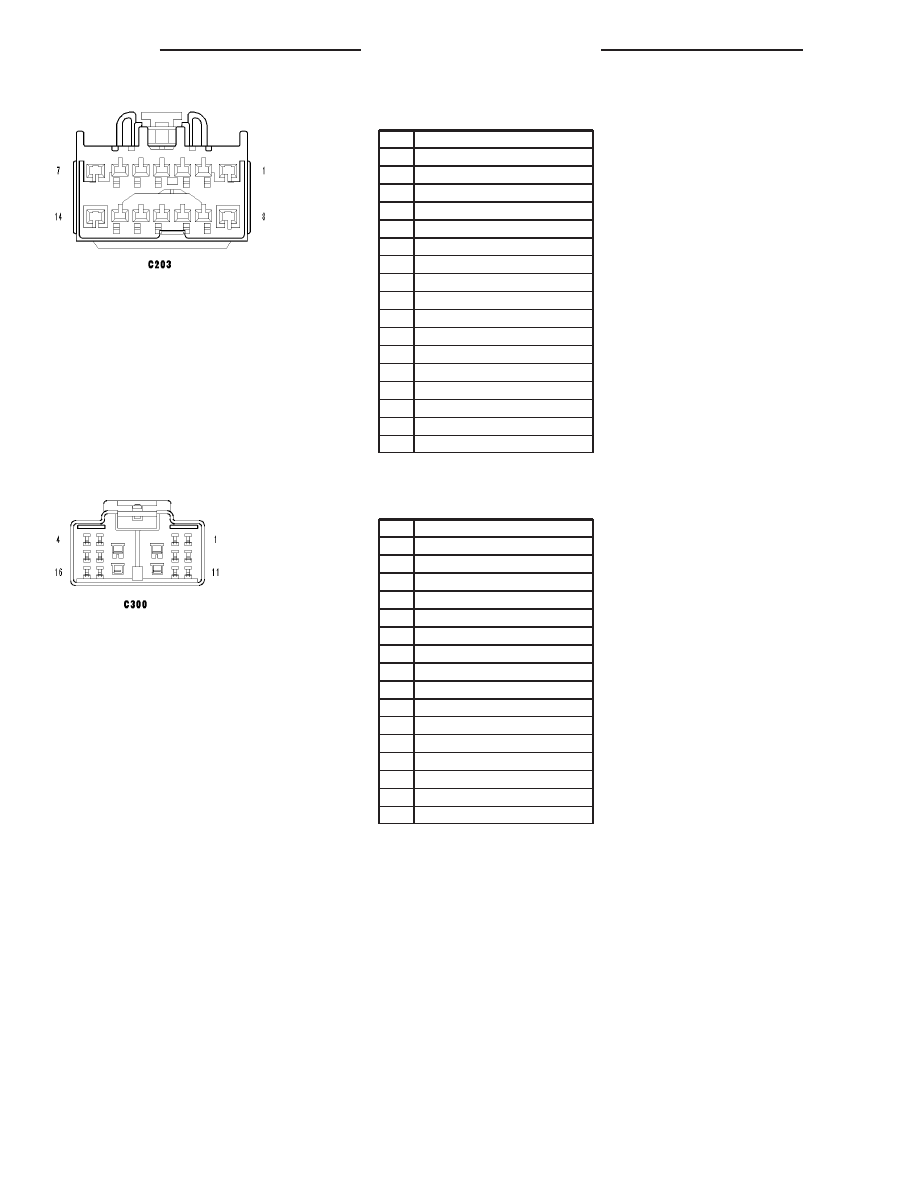

C203 - (HEADLINER SIDE)

CAV

CIRCUIT

1

-

2

M22 20YL/OR

3

Z955 20BK

4

M28 20YL/TN

5

A918 18RD/LB (OVERHEAD CONSOLE)

6

-

7

-

8

-

9

-

10

D55 20WT/OR

10

D55 20WT/OR (OVERHEAD CONSOLE)

11

D54 20WT

11

D54 20WT (OVERHEAD CONSOLE)

12

Z993 18BK

12

Z993 18BK (OVERHEAD CONSOLE)

13

-

14

-

C300 - (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

Z940 20BK (EXCEPT BASE)

2

Z13 16BK/WT (EXCEPT BASE)

3

P393 18LG (EXCEPT BASE)

4

P74 20TN/YL (EXCEPT BASE)

5

Z917 20BK (BASE)

6

Q26 14OR/GY (EXCEPT BASE)

7

Q611 14OR/RD (QUAD CAB)

8

Q15 14OR/LB (QUAD CAB)

9

Q412 14TN/YL (QUAD CAB)

10

Q16 14OR/TN (EXCEPT BASE)

11

Q411 14OR/BK (QUAD CAB)

12

F30 14PK/YL (EXCEPT BASE)

13

C16 20DB/GY (EXCEPT BASE)

14

P76 20TN/RD (EXCEPT BASE)

15

Q612 14OR/DB (QUAD CAB)

16

P72 20TN/DG (EXCEPT BASE)

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

ND

C300 - (BODY SIDE)

CAV

CIRCUIT

1

Z940 20BK (EXCEPT BASE)

2

Z13 16BK/WT (EXCEPT BASE)

3

P393 18LG (EXCEPT BASE)

4

P74 20TN/YL (EXCEPT BASE)

5

-

6

Q26 14OR/GY (EXCEPT BASE)

7

Q611 14OR/RD (QUAD CAB)

8

Q15 14OR/LB (QUAD CAB)

9

Q412 14TN/YL (QUAD CAB)

10

Q16 14OR/TN (QUAD CAB)

11

Q411 14OR/BK (QUAD CAB)

12

F30 14PK/YL (EXCEPT BASE)

13

C16 20DB/GY (EXCEPT BASE)

14

P76 20TN/RD (EXCEPT BASE)

15

Q612 14OR/DB (QUAD CAB)

16

P72 20TN/DG (EXCEPT BASE)

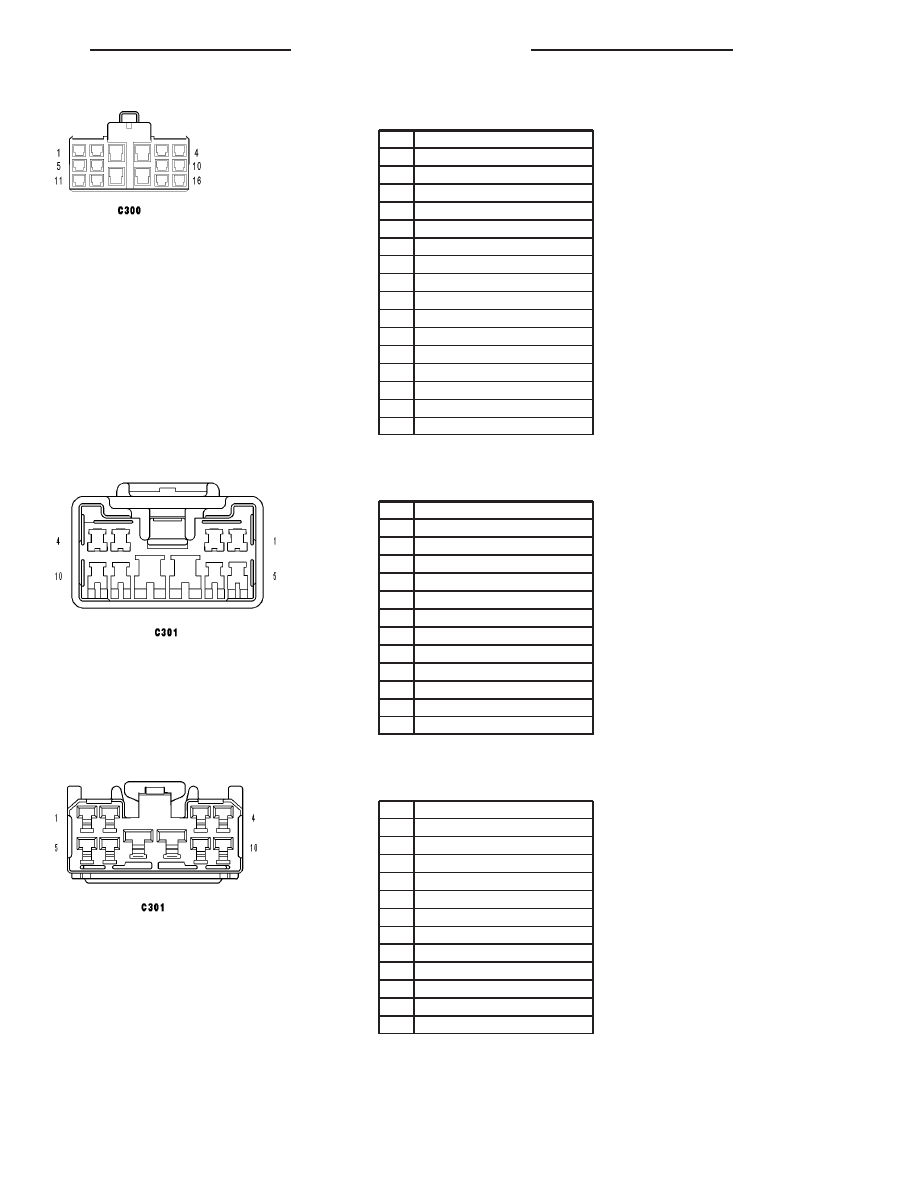

C301 - (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

-

2

-

3

X209 18GY/OR (PREMIUM AUDIO)

4

X53 20DG (BASE AUDIO)

4

X201 16GY/VT (PREMIUM AUDIO)

5

X299 18GY/YL (PREMIUM AUDIO)

6

X55 20DG/BR (BASE AUDIO)

6

X291 16GY/YL (PREMIUM AUDIO)

7

P1 18TN/LG (EXCEPT BASE)

8

G75 20VT

9

G161 20VT/DG (EXCEPT BASE)

10

A940 16RD (EXCEPT BASE)

C301 - (BODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

X209 16GY/OR (PREMIUM AUDIO)

4

X53 20DG (BASE AUDIO)

4

X201 16GY/VT (PREMIUM AUDIO)

5

X299 16GY/YL (PREMIUM AUDIO)

6

X55 20DG/BR (BASE AUDIO)

6

X291 16GY/YL (PREMIUM AUDIO)

7

P1 18TN/LG (EXCEPT BASE)

8

G75 20VT

9

G161 20VT/DG (EXCEPT BASE)

10

A940 16RD (EXCEPT BASE)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23
