Dodge Dakota (ND). Manual - part 582

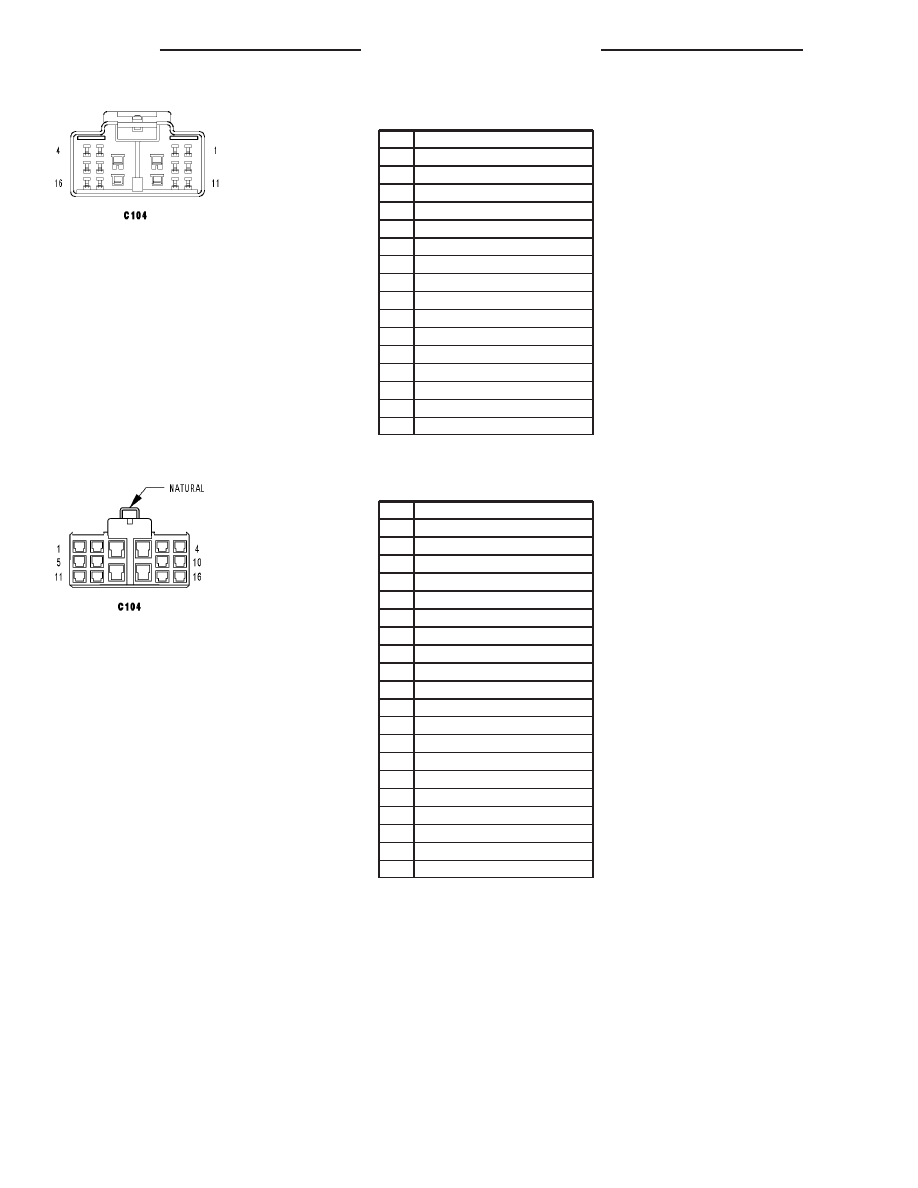

C104 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

C16 20DB/GY (EXCEPT BASE)

2

D54 20WT

3

D55 20WT/OR

4

-

5

L50 18WT/LB

6

F21 20PK/DG

7

A920 18RD/BK

8

-

9

F525 18TN/PK

10

A956 20RD.

11

F201 20PK/OR

12

A901 18RD

13

-

14

L1 18WT/LG

15

Z945 18BK

16

A940 18RD

C104 - NATURAL (BODY SIDE)

CAV

CIRCUIT

1

C16 DB/GY

2

D54 20WT

2

D54 20WT (SATELLITE RADIO)

3

D55 20WT/OR

3

D55 20WT/OR (SATELLITE RADIO)

4

-

5

L50 16WT/LB

6

F21 20BK/LB

6

F21 20BK/LB

7

A920 18RD/BK

8

-

9

F525 16TN/PK

10

A956 20RD

11

F201 20PK/OR

12

A901 16RD

13

-

14

L1 20BK/DG

14

L1 20BK/DG

15

Z945 20BK

16

A940 16RD

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

ND

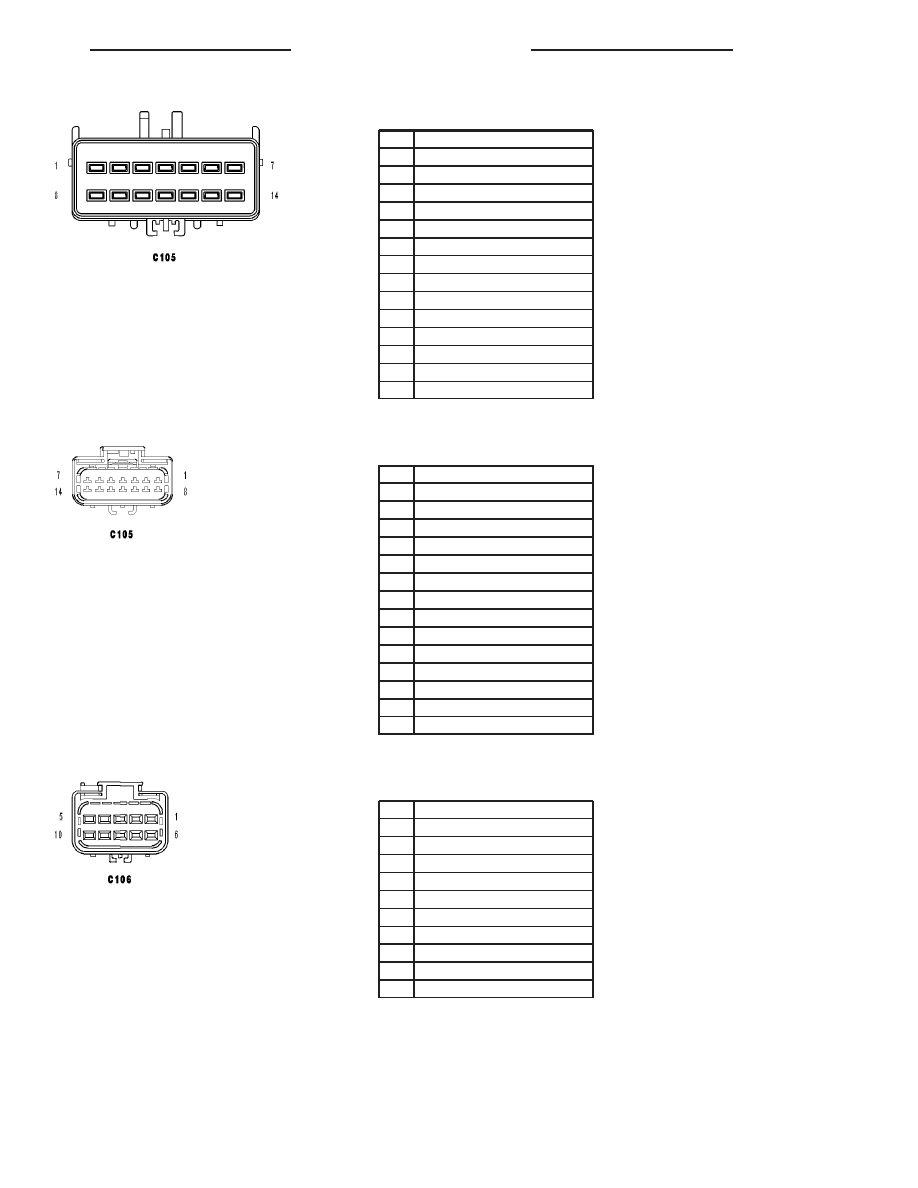

C105 - (CHASSIS SIDE)

CAV

CIRCUIT

1

Z201 18BK

2

Z904 20BK

3

N5 20DB/WT

4

B222 20DG/WT

5

B22 20DG/YL

6

L77 20PK/RD

7

K106 20VT/LB

8

B400 12DG (TRAILER TOW)

9

L674 20LG (TRAILER TOW)

10

K107 20VT/WT

11

L78 20WT/OR

12

N1 18DB/OR

13

N4 20DB/YL

14

L673 20YL (TRAILER TOW)

C105 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

Z201 18BK

2

Z904 20BK

3

N5 20DB/WT

4

B222 20DG/WT.

5

B22 20DG/YL

6

L77 20PK/RD

7

K106 20VT/LB

8

B400 12DG (TRAILER TOW)

9

L674 20LG (TRAILER TOW)

10

K107 20VT/WT

11

L78 20WT/OR

12

N1 18DB/OR

13

N4 20DB/YL

14

L673 20YL (TRAILER TOW)

C106 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L76 20PK/RD PREMIUM

2

A100 12RD/VT PREMIUM

3

L62 18WT/OR

4

L63 18WT/DG

5

Z362 20BK/BR

6

Z363 20BK/DG

7

Z945 18BK

8

L1 18WT/LG

9

-

10

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

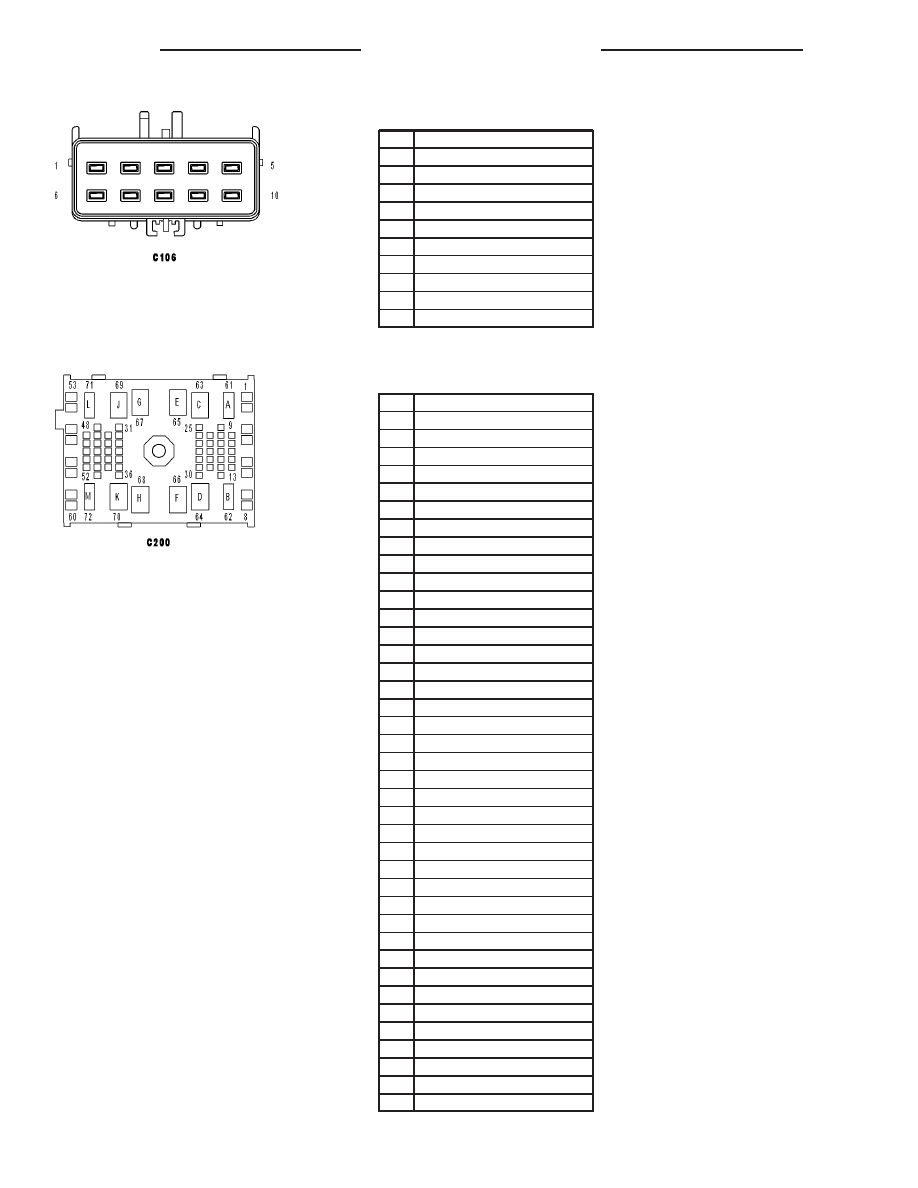

C106 - (CHASSIS SIDE)

CAV

CIRCUIT

1

L76 20PK/RD (TRAILER TOW)

2

A100 12RD/VT (TRAILER TOW)

3

L62 18WT/OR

4

L63 18WT/DG

5

Z362 20BK/BR

6

Z363 20BK/DG

7

Z945 18BK

8

L1 18WT/LG

9

-

10

-

C200 - (BODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

X735 20B/DG

4

X835 20BK/TN

5

-

6

X51 16DG/DB

7

-

8

X57 16DG/OR

9

-

10

L14 20WT/BK

11

-

12

-

13

G75 20VT

14

G161 20VT/DG

15

G778 18VT/BK

16

-

17

G160 20VT/LG

18

G74 20VT/WT

19

-

20

-

21

-

22

-

23

-

24

-

25

-

26

-

27

-

28

-

29

-

30

-

31

X53 20DG

32

X712 20BK/GY

33

X55 20DG/BR

34

-

35

X917 20DG

36

-

37

X17 20DG/OR

38

B25 20DG/WT

39

X16 20DG/LB

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

ND

C200 - (BODY SIDE)

CAV

CIRCUIT

40

X793 20BK/RD

41

-

42

-

43

-

44

-

45

X730 20BK/OR

46

X792 20BK/VT

47

X722 20BK/DB

48

-

49

G77 20VT/GY

50

-

51

G76 20VT/YL

52

-

53

-

54

X54 16GY

55

X56 16DG/BR

56

R57 20LG/GY

57

-

58

X52 16GY/DB

59

-

60

X58 16GY/OR

61

-

62

P393 18LG

63

P392 18LG/DB

64

P5 18TN/OR

65

-

66

-

67

-

68

-

69

-

70

-

71

P1 18TN/LG

72

F30 14PK/YL

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15
