U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM)

8E - 68

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) (CONTINUED)

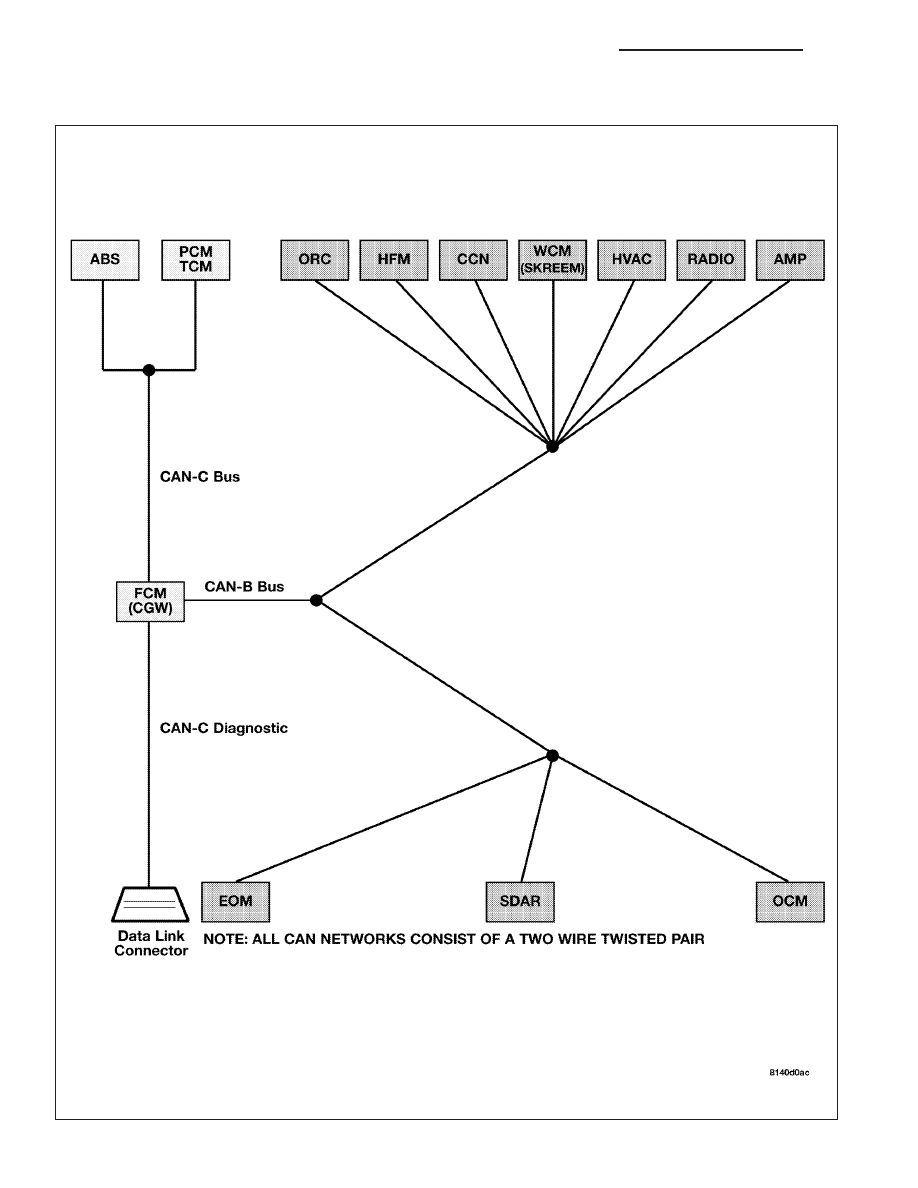

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on

•

Battery voltage between 10 and 16 volts

•

IOD fuse installed

•

FCM is configured correctly

•

Set Condition:
Bus messages not received from the Sentry Key Remote Entry Module (WCM) for approximately 2 to 5 sec-
onds.

Possible Causes

CAN B BUS CIRCUITS OPEN OR SHORTED

DTCS RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

FCM NOT CONFIGURED CORRECTLY

SENTRY KEY REMOTE ENTRY MODULE POWER AND GROUND

SENTRY KEY REMOTE ENTRY MODULE

MODULE THAT SET THIS DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTCs.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTCS

With the scan tool, read active DTCs from all modules.

NOTE: Check for FCM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTCs.

Does the scan tool display any active DTCs to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Index for a complete list of the symptoms.

No

>> Go To 3

3.

VERIFY THAT THE WCM IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Verify that the WCM is active on the bus.

Is the WCM active on the bus?

Yes

>> Go To 4

No

>> Refer to the No Response test procedure. Refer to the table of contents in this section.

ND

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 69

U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) (CONTINUED)

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network Diagnostics.

Is there more than one module with active DTCs “Logged Against” the WCM?

Yes

>> Replace/update the Sentry Key Remote Entry Module in accordance with the service information.

Perform SKREEM VERIFICATION TEST

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform the appropriate VERIFICATION TEST.

8E - 70

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

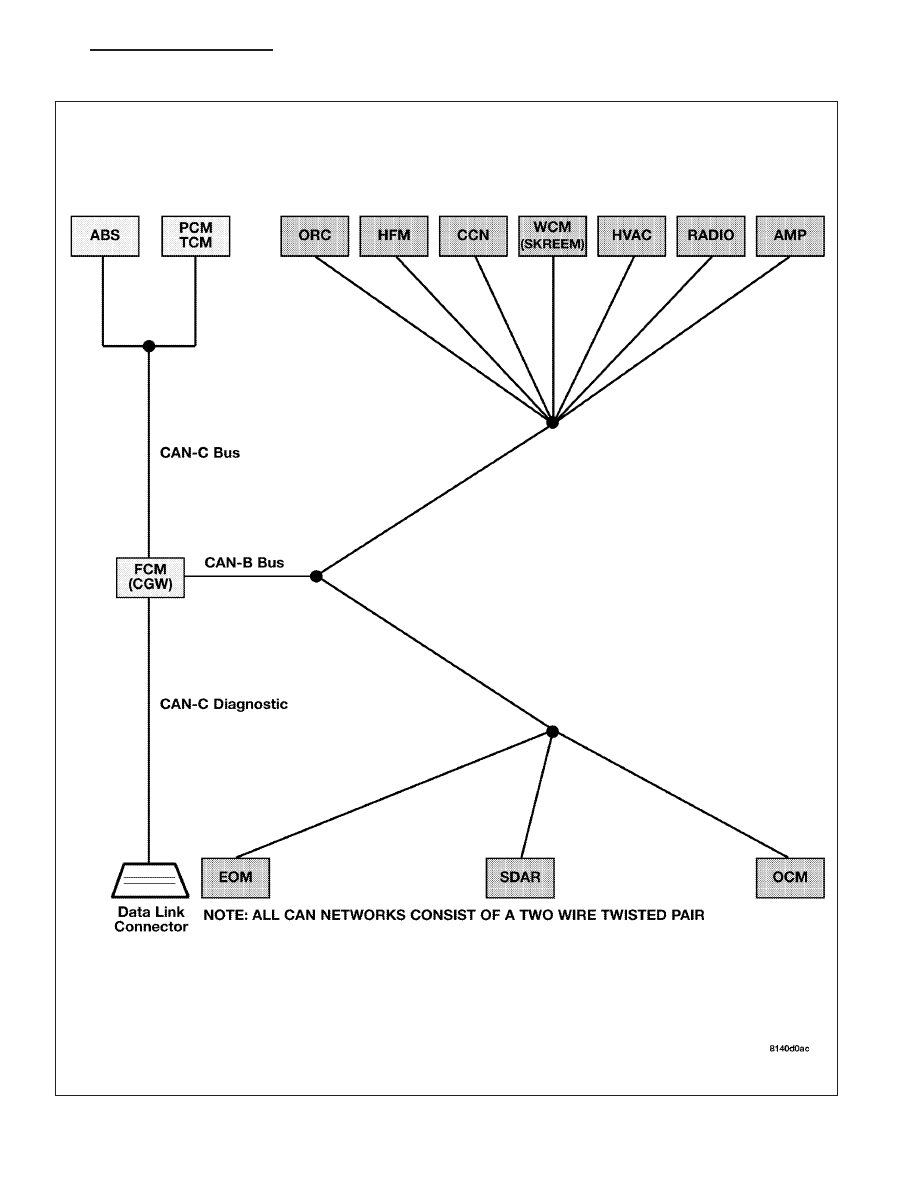

U0184-LOST COMMUNICATION WITH RADIO
