5B-46  MANUAL TRANSMISSION

l

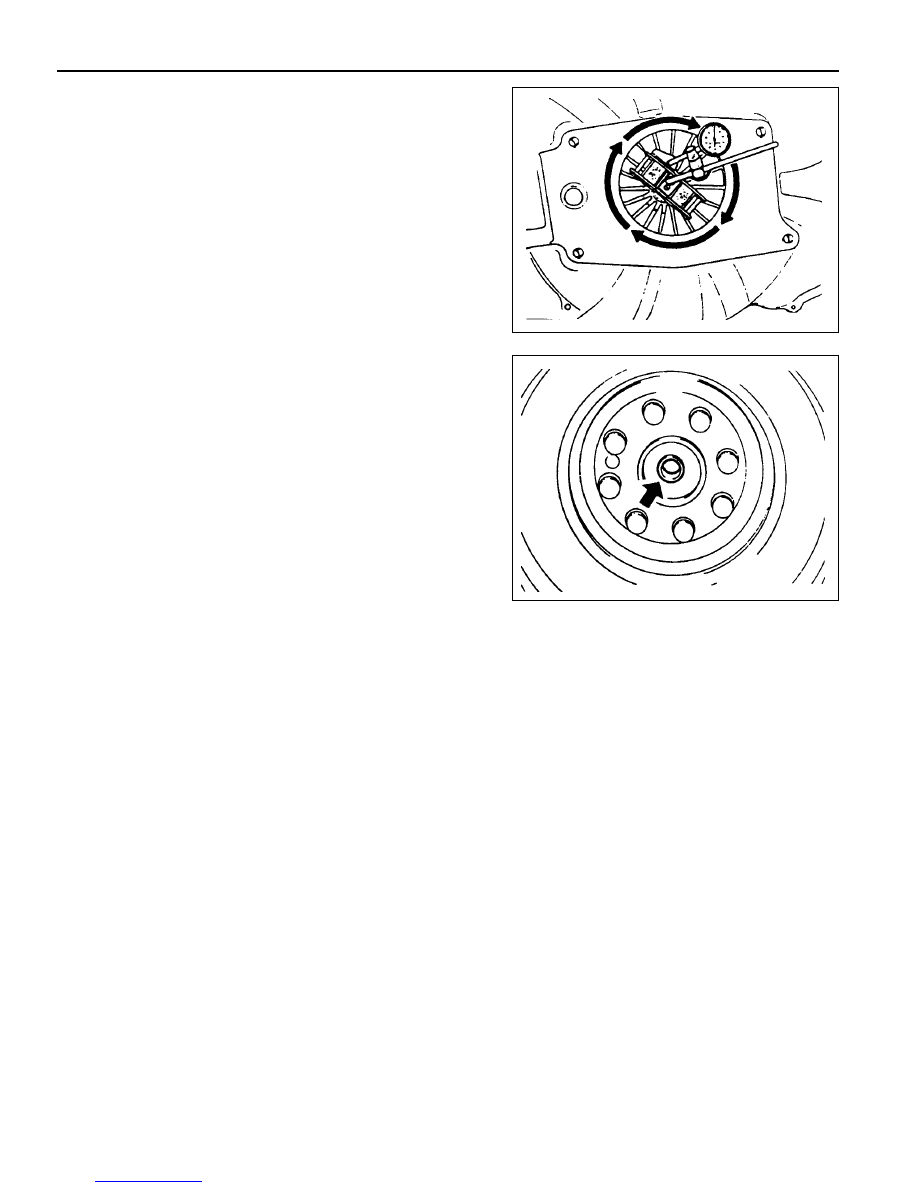

Check the housing face alignment.

- Place the dial indicator on the housing face.

- By rotating the crankshaft one revolution, record the

dial indicator reading.

Notice

If the reading is greater than 0.010 inch, insert the shim
between the engine and clutch housing and adjust the
alignment.

5. Check the following parts :

l

Pressure plate spring assembly

l

Disc

l

Flywheel

l

Input shaft pilot bearing

Notice

Replace the excessively worn parts.

6. Lubricate the clutch release bearing bore, fork pivot head

during assembly.

Type

Clutch Pedal

Clutch Disc

Clutch Master Cylinder

Clutch Release Cylinder

Clutch Fluid

Description

Hydraulic

Suspended

158 mm

5 - 10 mm

Single Dry Diaphragm

9.85 - 10.2 mm

9.2 mm

19.8 mm

f

15.87 mm

14.0 mm

f

17.46 mm

SAE J1703 / DOT3

SECTION 5C

CLUTCH

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  5C-1

General Specifications . . . . . . . . . . . . . . . . . .  5C-1

Fastener  Tightening  Specifications . . . . . . . . .  5C-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . . .  5C-3

Special Tools Table . . . . . . . . . . . . . . . . . . . . .  5C-3

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  5C-4

Clutch Slips . . . . . . . . . . . . . . . . . . . . . . . . . . .  5C-4

Poor Disengagement . . . . . . . . . . . . . . . . . . .  5C-4

Hard to Shift or Will not Shift . . . . . . . . . . . . . .  5C-4

Clutch Chatters When Starting . . . . . . . . . . . .  5C-4

Difficult Pedal Operation . . . . . . . . . . . . . . . . .  5C-5

SPECIFICATIONS

GENERAL SPECIFICATIONS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

Application

Type

Max. Pedal Stroke

Pedal Free Play

Type

Thickness of Disc

Stroke

Inner Diameter

Stroke

Inner Diameter

Free

With Load

Clutch Noisy . . . . . . . . . . . . . . . . . . . . . . . . . .  5C-5

Component Locator . . . . . . . . . . . . . . . . . . .  5C-6

Clutch Assembly . . . . . . . . . . . . . . . . . . . . . . .  5C-6

Pedal and Master Cylinder . . . . . . . . . . . . . . .  5C-7

Maintenance and Repair . . . . . . . . . . . . . . .  5C-8

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  5C-8

Bleeding of Clutch System . . . . . . . . . . . . . . .  5C-8

Clutch Disc . . . . . . . . . . . . . . . . . . . . . . . . . . .  5C-9

Master Cylinder . . . . . . . . . . . . . . . . . . . . . .  5C-13

Clutch Pedal . . . . . . . . . . . . . . . . . . . . . . . . .  5C-15

Clutch Oil Chamber . . . . . . . . . . . . . . . . . . .  5C-17

5C-2  CLUTCH

FASTENER TIGHTENING SPECIFICATIONS

Application

Clutch Cover Bolt

Clutch Housing Bolt

Clutch Release Cylinder

Master Cylinder Nut

Clutch Tube Nut

Pedal Push Rod Nut

Pedal Mounting

N

·

·

·

·

·

m

37

47

30 - 40

8 - 18

15 - 18

16 - 22

8 - 18

21 - 25

Bracket Bolt

Stopper Bolt

CLUTCH  5C-3

SPECIAL TOOLS

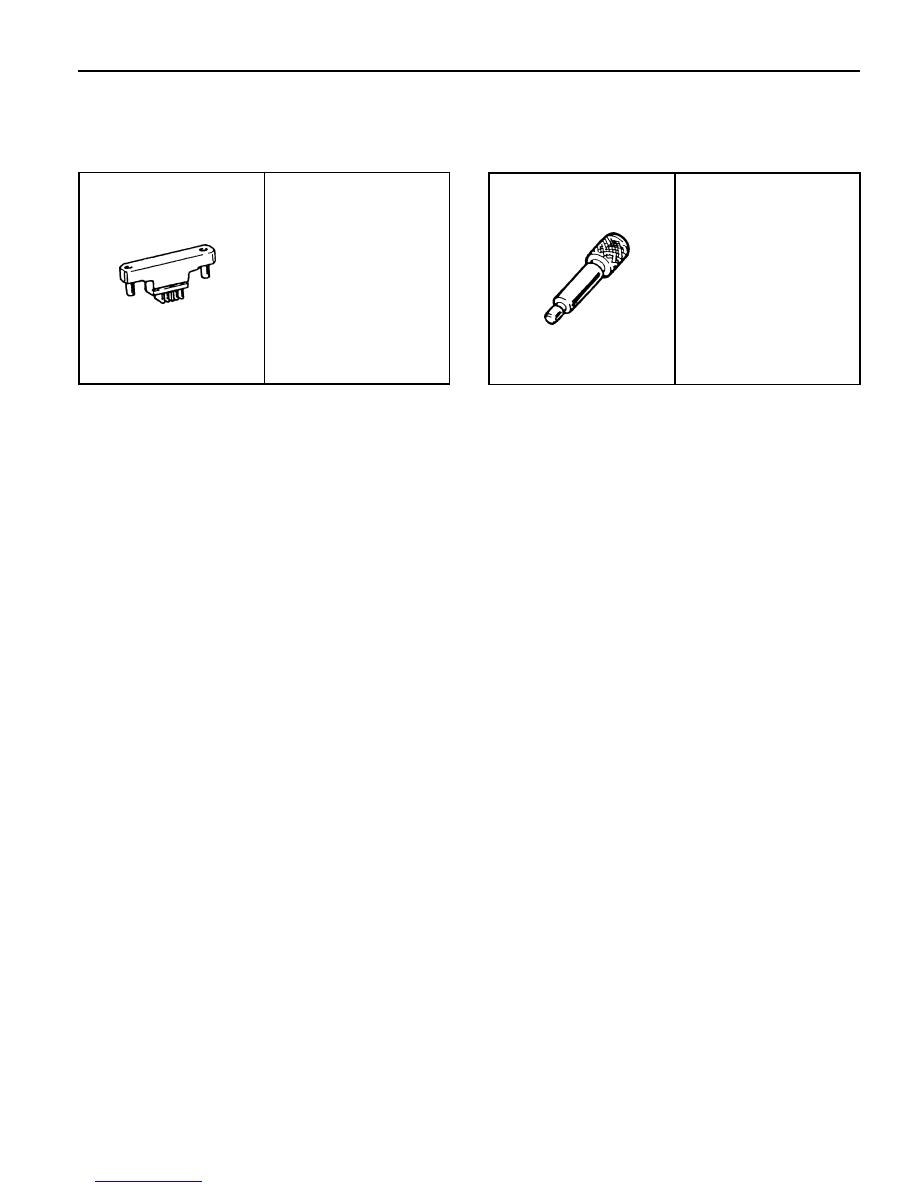

SPECIAL TOOLS TABLE

602 589 00 40 00

Engine Lock

661 589 00 15 00

Centering Pin
