4G-4  PARKING BRAKE

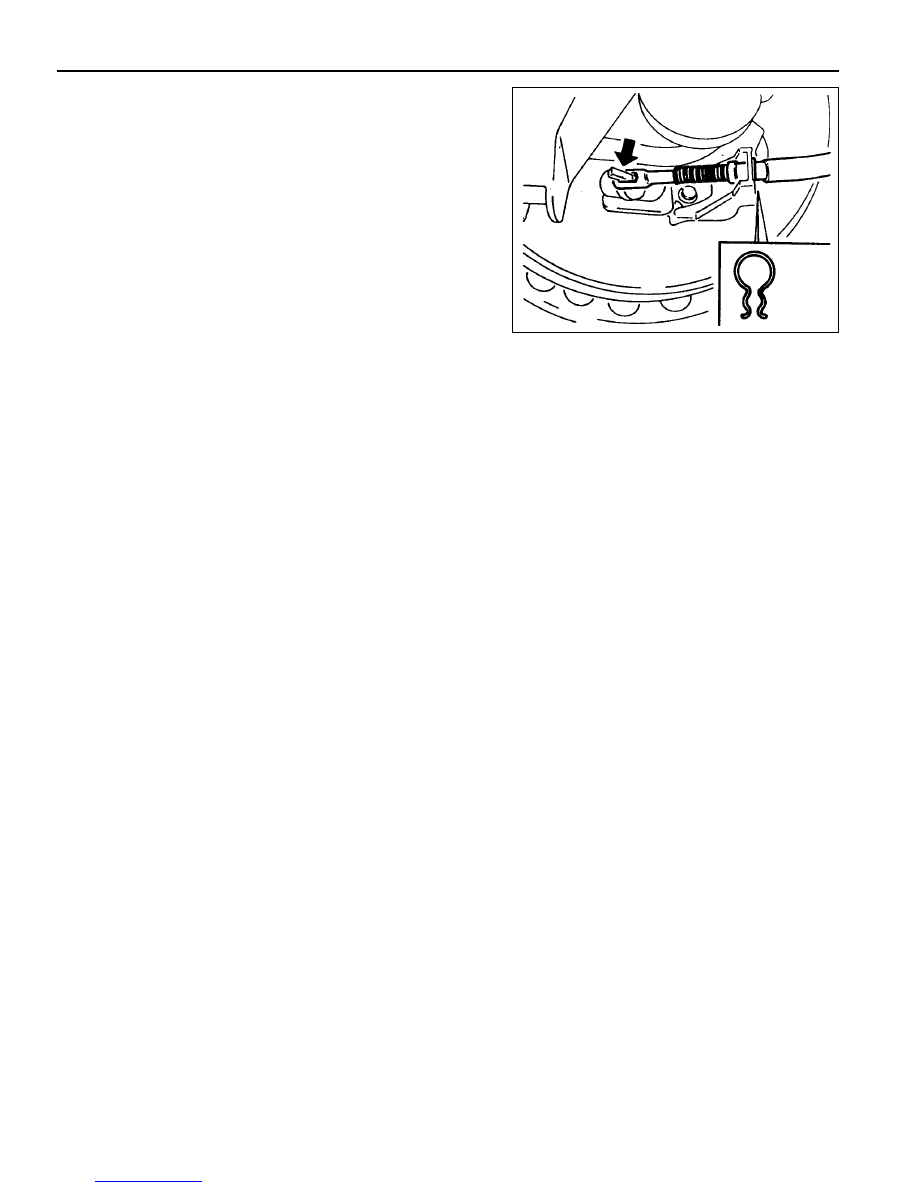

5. Remove the retainer with a screwdriver and disconnect the

brake cable.

6. Installation should follow the removal procedure in the

reverse order.

SECTION 5A

AUTOMATIC  TRANSMISSION

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  5A-2

Model Part Numbers and Applications . . . . . .  5A-2

Model Specifications . . . . . . . . . . . . . . . . . . . .  5A-2

Clutch Pack Details . . . . . . . . . . . . . . . . . . . . .  5A-3

Special  Tools . . . . . . . . . . . . . . . . . . . . . . . .  5A-4

Special Tools Table . . . . . . . . . . . . . . . . . . . . .  5A-4

Schematic and Routing Diagrams . . . . . . . .  5A-5

TCU Circuit (Diesel) . . . . . . . . . . . . . . . . . . . .  5A-5

TCU Circuit (Gasoline) . . . . . . . . . . . . . . . . . .  5A-6

Shift Pattern Diagram . . . . . . . . . . . . . . . . .  5A-7

661LA Normal Mode . . . . . . . . . . . . . . . . . . . .  5A-7

661LA Power Mode . . . . . . . . . . . . . . . . . . . .  5A-8

662LA Normal Mode . . . . . . . . . . . . . . . . . . . .  5A-9

662LA Power Mode . . . . . . . . . . . . . . . . . . .  5A-10

662LA Low Mode . . . . . . . . . . . . . . . . . . . . .  5A-11

E32 Power Mode . . . . . . . . . . . . . . . . . . . . .  5A-12

E32 Normal Mode . . . . . . . . . . . . . . . . . . . . .  5A-13

E32 Low Mode . . . . . . . . . . . . . . . . . . . . . . .  5A-14

E23 Power Mode . . . . . . . . . . . . . . . . . . . . .  5A-15

E23 Normal Mode . . . . . . . . . . . . . . . . . . . . .  5A-16

E23 Low Mode . . . . . . . . . . . . . . . . . . . . . . .  5A-17

Introduction . . . . . . . . . . . . . . . . . . . . . . . .  5A-18

Operator  Interfaces . . . . . . . . . . . . . . . . . .  5A-20

Gear Select Lever Operation . . . . . . . . . . . .  5A-20

Driving Mode Selector . . . . . . . . . . . . . . . . .  5A-21

Control Systems . . . . . . . . . . . . . . . . . . . . .  5A-22

General . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5A-22

Electronic Control System . . . . . . . . . . . . . . .  5A-22

Hydraulic Control System . . . . . . . . . . . . . . .  5A-31

Power Train System . . . . . . . . . . . . . . . . . .  5A-42

Torque  Converter . . . . . . . . . . . . . . . . . . . . .  5A-43

Clutch Packs . . . . . . . . . . . . . . . . . . . . . . . . .  5A-44

Bands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5A-45

One Way Clutches . . . . . . . . . . . . . . . . . . . .  5A-45

Planetary Gear Set . . . . . . . . . . . . . . . . . . . .  5A-45

Parking Mechanism . . . . . . . . . . . . . . . . . . .  5A-46

Power Flows . . . . . . . . . . . . . . . . . . . . . . . .  5A-47

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . .  5A-47

Power Flow - Park and Neutral . . . . . . . . . . .  5A-48

Power Flow - Reverse . . . . . . . . . . . . . . . . . .  5A-49

Power Flow - Manual 1 . . . . . . . . . . . . . . . . .  5A-50

Power Flow - Drive 1 . . . . . . . . . . . . . . . . . . .  5A-51

Power Flow - Drive 2 and Manual 2 . . . . . . .  5A-52

Power Flow - Drive 3 and Manual 3 . . . . . . .  5A-54

Power Flow - Drive 3 Lock Up and Manual

                      3 Lock Up . . . . . . . . . . . . . . . .  5A-56

Power Flow - Drive 4 (Overdrive) . . . . . . . . .  5A-57

Power Flow - Drive 4 Lock Up . . . . . . . . . . . .  5A-59

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  5A-60

Diagnostic System . . . . . . . . . . . . . . . . . . . .  5A-60

Mechanical Tests . . . . . . . . . . . . . . . . . . . . .  5A-69

Self Diagnosis Test . . . . . . . . . . . . . . . . . .  5A-75

Adjustments . . . . . . . . . . . . . . . . . . . . . . . .  5A-79

Hydraulic System . . . . . . . . . . . . . . . . . . . . .  5A-79

Transmission Fluid Test Procedure . . . . . . . .  5A-79

Electronic Adjustments . . . . . . . . . . . . . . . . .  5A-80

Maintenance and Repair . . . . . . . . . . . . . .  5A-82

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  5A-82

Removal and Installation of Transmission . . .  5A-82

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . . .  5A-85

Rebuild Warnings . . . . . . . . . . . . . . . . . . . . .  5A-85

Disassembly Procedure . . . . . . . . . . . . . . . .  5A-85

Assembly Procedure . . . . . . . . . . . . . . . . . . .  5A-94

Front and Rear Band Adjustment . . . . . . . .  5A-128

5A-2  AUTOMATIC TRANSMISSION

SPECIFICATIONS

MODEL PART NUMBERS AND APPLICATIONS

Transmission

0574-000001 (9)

0574-000002 (8)

0574-000004 (10)

0574-000005 (7)

Torque Converter

179K

160K

160K

179K

Engine Version

661LA

E32

662LA(Turbo)

E23

MODEL SPECIFICATIONS

Application

Torque Converter

Mean diameter of fluid circuit

Maximum torque multiplication

Stall speed (rpm)

0574-000001 (D23LA)

0574-000002 (E32)

0574-000004 (D29LA)

0574-000005 (E23)

0574-000020

0574-000021

Gear Ratios

First

Second

Third

Fourth

Reverse

Lubricant

Type

Capacity

Dry System

Service Refill

Gear Train End Float

Gear Set Pinion End Float

Descriprtion

260

2.0 : 1

2100 - 2250

2050 - 2250

2100 - 2200

1800 - 2100

2.741 : 1

1.508 : 1

1.000 : 1

0.708 : 1

2.429 : 1

Castrol TQ95 or other approved fluid

9.0 Litres (approx)

4.5 Litres (approx)

0.50 - 0.65 mm

0.10 - 0.50 mm

DWMC P/NO

36100-05420 (1)

36100-05430 (1)

36100-05410 (1)

36100-05440 (1)

AUTOMATIC TRANSMISSION  5A-3

CLUTCH PACK DETAILS

C1

Composition

Steel

C2

Composition

Steel

C3

Composition

Steel

C4

Composition

Steel

0574-000002

5

5(2)

5

4(2)

4

4(2)

3

4(1)

0574-000001, 0574-000004,

0574-000005

4

6(2)

4

5(2)

3

5(2)

3

4(1)

Note : Numbers in brackets indicate number of selective thickness steel plates required to achieve specifed

 clutch pack clearance
