9D – 14  WIPERS/WASHER SYSTEMS

D109D545

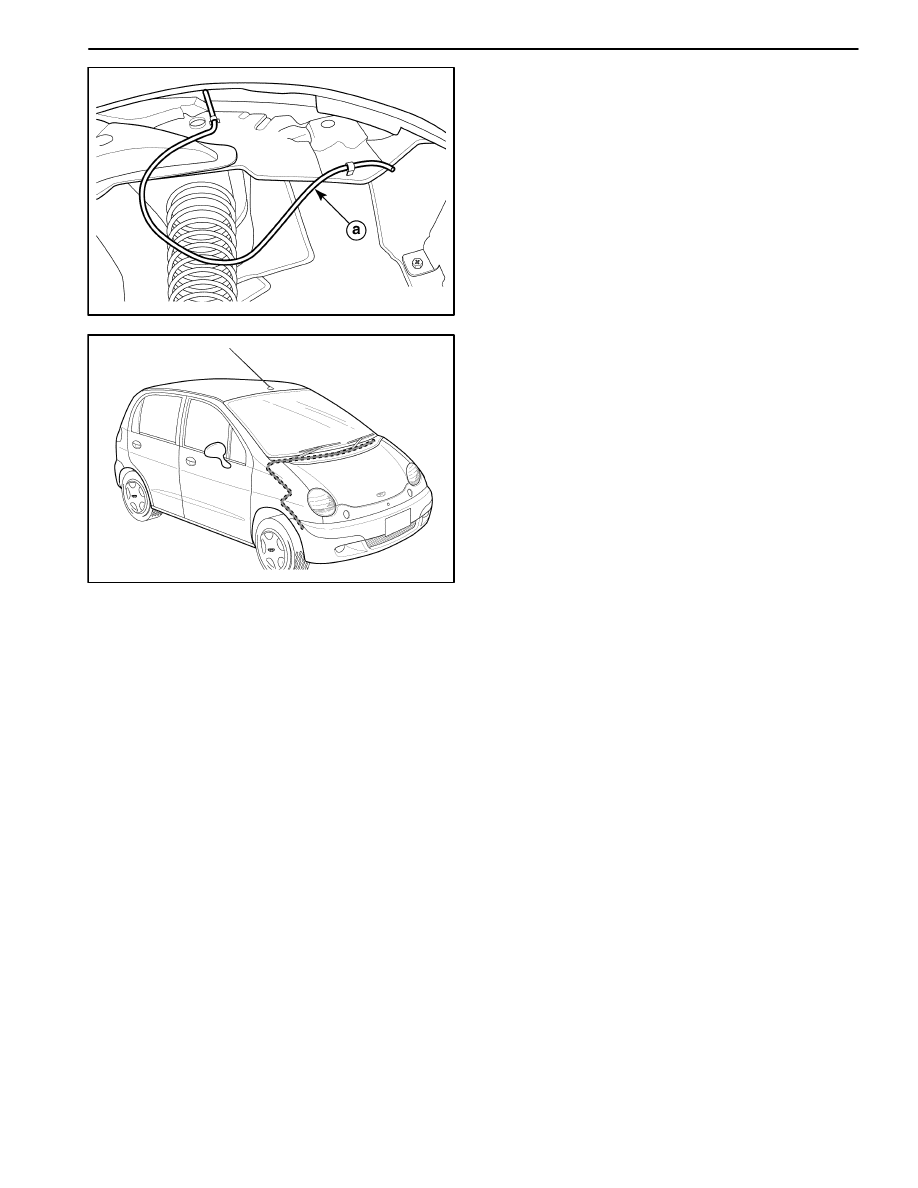

7. Remove the washer hose.

a. Washer hose.

D19D546A

Installation Procedure

1. Connect the washer hose to the washer pump.

2. Install the front RH wheel house splash shield with

the screws and the clips.

3. Install the front RH wheel.

4. Lower the vehicle.

5. Connect the washer hose connector.

6. Install the cowl vent grille. Refer to Section 9R, Body

Front End.

WIPERS/WASHER SYSTEMS  9D – 15

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

N

S

m

Lb-Ft

Lb-In

Wiper Linkage Conclusion Nut

1.5–2.0

–

13–18

9D – 16  WIPERS/WASHER SYSTEMS

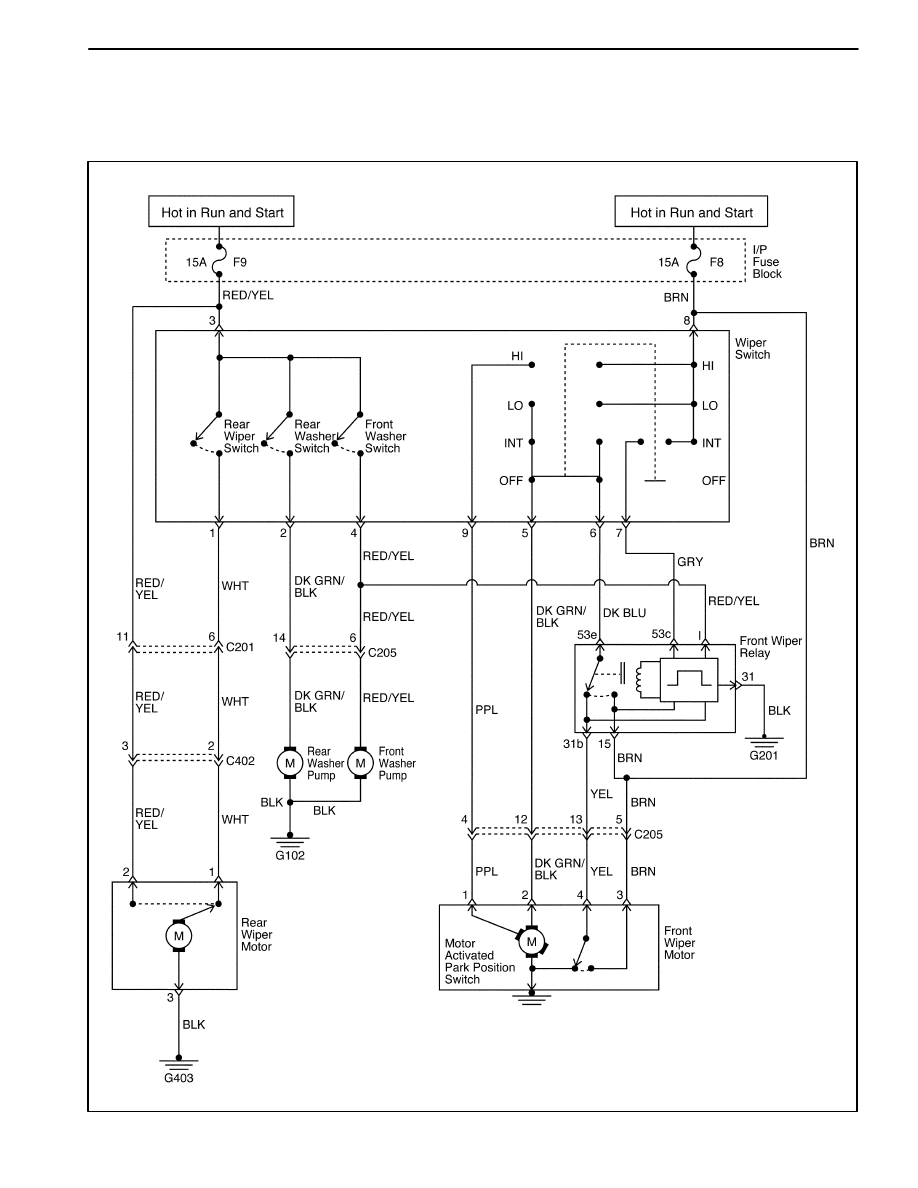

SCHEMATIC AND ROUTING DIAGRAMS

WINDSHIELD/REAR WINDOW WIPER AND WASHER SYSTEM

D19D208B

SECTION 9E

INSTRUMENTATION/DRIVER INFORMATION

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in B unless otherwise
noted.

TABLE OF CONTENTS

Description and Operation

9E-2

. . . . . . . . . . . . . . . . . .

Cigar Lighter

9E-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ashtray

9E-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrument Panel Vents

9E-2

. . . . . . . . . . . . . . . . . . . .

Glove Box

9E-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Digital Clock

9E-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrument Cluster

9E-2

. . . . . . . . . . . . . . . . . . . . . . . .

Speedometer/Odometer/Trip Odometer

9E-2

. . . . . .

Fuel Gauge

9E-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Temperature Gauge

9E-2

. . . . . . . . . . . . . . . . . . . . . . .

Instrument Cluster Indicator Lamps

9E-2

. . . . . . . . . .

Component Locator

9E-3

. . . . . . . . . . . . . . . . . . . . . . . .

Instrument Panel Assembly

9E-3

. . . . . . . . . . . . . . . . .

Instrument Cluster

9E-4

. . . . . . . . . . . . . . . . . . . . . . . . .

Diagnostic Information and Procedures

9E-5

. . . . .

Cigar Lighter

9E-5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HVAC Panel Illumination

9E-6

. . . . . . . . . . . . . . . . . . .

Digital Clock

9E-7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Repair Instructions

9E-8

. . . . . . . . . . . . . . . . . . . . . . . . .

On-Vehicle Service

9E-8

. . . . . . . . . . . . . . . . . . . . . . . . . .

Cigar Lighter

9E-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ashtray

9E-9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrument Cluster Trim Panel Vents

9E-9

. . . . . . . . .

Digital Clock

9E-10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Glove Box

9E-11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrument Cluster

9E-11

. . . . . . . . . . . . . . . . . . . . . . . .

Instrument Panel

9E-12

. . . . . . . . . . . . . . . . . . . . . . . . .

Tie–Bar

9E-14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrument Cluster Trim Panel

9E-16

. . . . . . . . . . . . . .

Instrument Trim Panel Assembly

9E-16

. . . . . . . . . . .

Instrument Cluster Indicator Lamps

9E-19

. . . . . . . . .

Speedometer/Odometer/Trip Odometer

9E-19

. . . . .

Fuel Gauge/Temperature Gauge

9E-20

. . . . . . . . . . .

Specifications

9E-22

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

9E-22

. . . . . . . . . .

Instrument Cluster Indicator Lamps

Specifications

9E-22

. . . . . . . . . . . . . . . . . . . . . . . . . .

Schematic and Routing Diagrams

9E-23

. . . . . . . . . .

Instrument Cluster

9E-23

. . . . . . . . . . . . . . . . . . . . . . . .

Instrument Panel Illumination

9E-25

. . . . . . . . . . . . . .

Digital Clock

9E-26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
