9A – 6 BODY WIRING SYSTEM

SCHEMATIC AND ROUTING DIAGRAMS

WIRE COLOR CHART

Wire Color

Abbreviation On Schematic

Green

DK GRN

Blue

DK BLU

Brown

BRN

Orange

ORN

Yellow

YEL

Grey

GRY

Red

RED

Black

BLK

White

WHT

Purple

PPL

Wires With Tracers

Wire Color

Abbreviation On Schematic

Red with White Tracer

RED/WHT

BODY WIRING SYSTEM 9A – 7

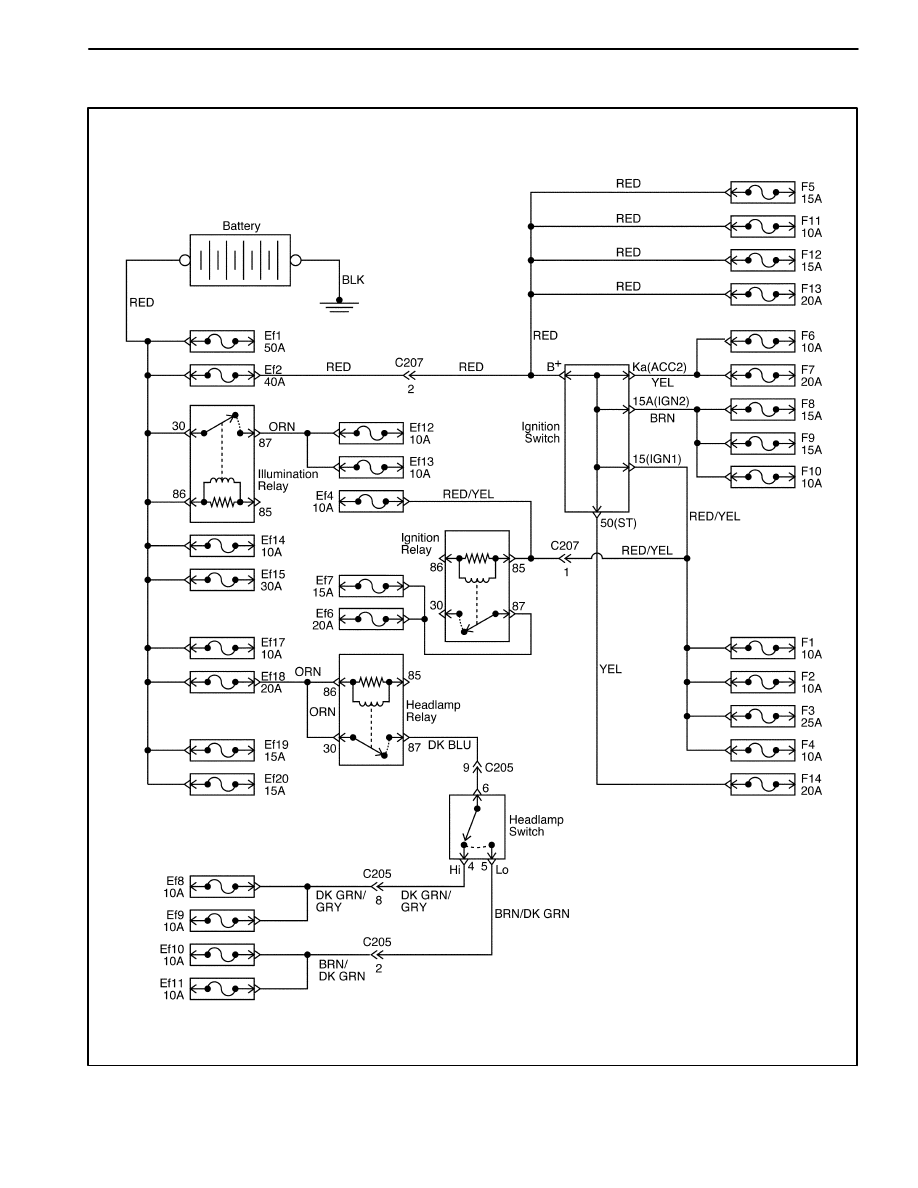

POWER DISRIBUTION SCHEMATIC

D111005B

9A – 8 BODY WIRING SYSTEM

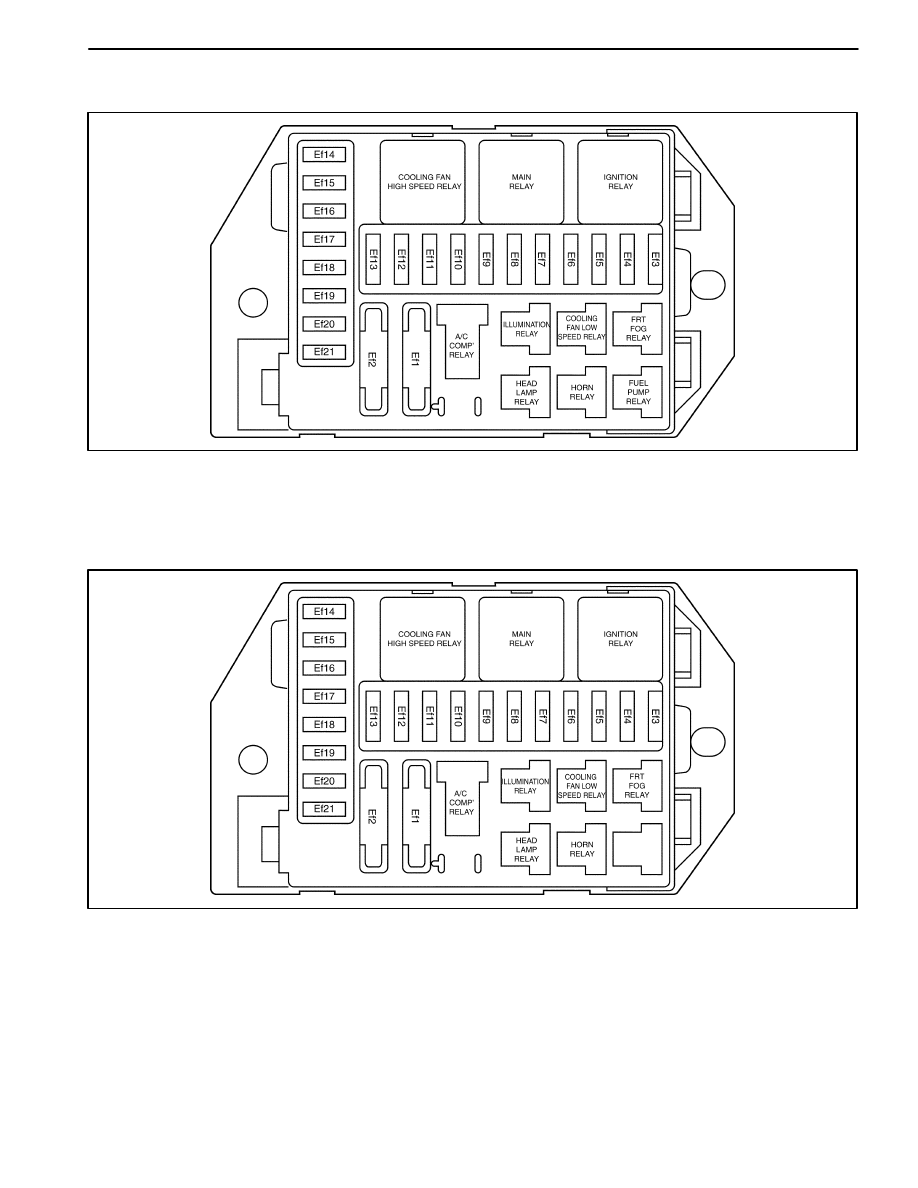

RELAY & FUSE BOX LOCATOR (ENGINE ROOM: SIRIUS D3)

D111003B

RELAY & FUSE BOX LOCATOR (ENGINE ROOM: FENIX 5MR)

D111003C

BODY WIRING SYSTEM 9A – 9

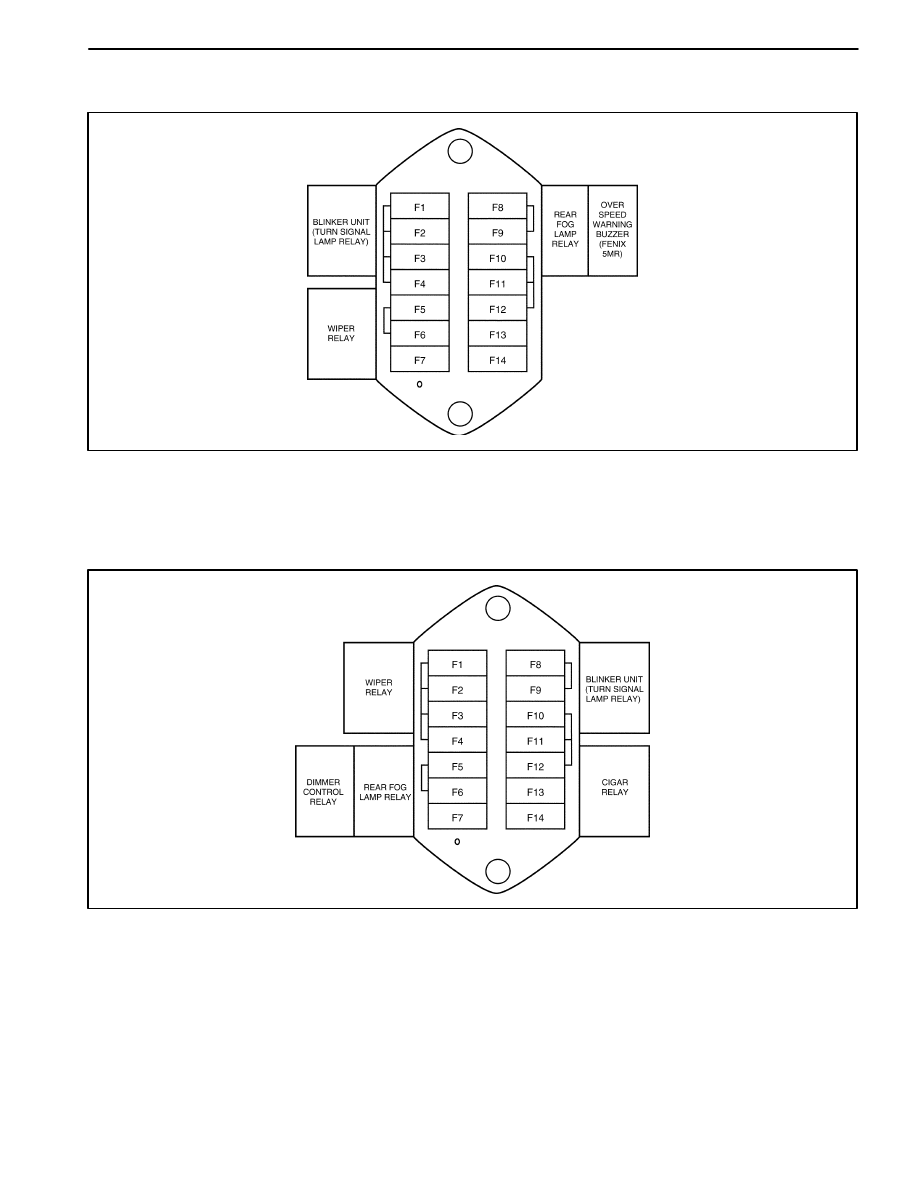

FUSE BOX LOCATOR (PASSENGER COMPARTMENT: LHD)

D111004A

FUSE BOX LOCATOR (PASSENGER COMPARTMENT: RHD)

D111004B
