FIVE-SPEED MANUAL TRANSAXLE  5B – 51

D103B799

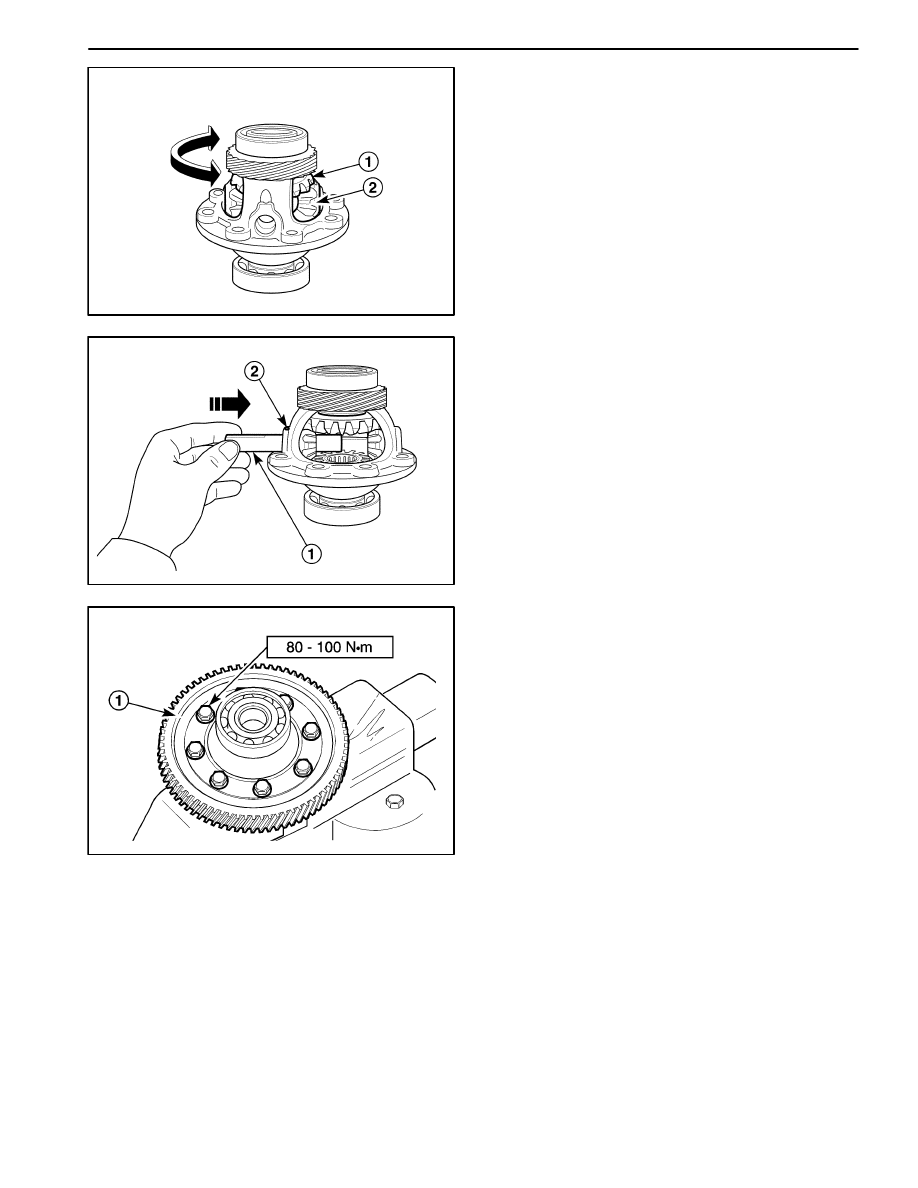

3. Install the side gears and the pinion gears.

D

Insert the trust adjusting shims to the side gears.

D

Install the side gears (1).

D

Install the pinion gears and washers (2).

Important: Install the pinion gears and washers simul-
taneously.

D103B800

4. Install the pinion gear shaft and pin.

D

Insert the shaft into the gear pin hole by rotating
(1).

D

Press the pin using a pin punch and a hammer (2).

Important: Use only new pin.

D13B801A

5. Install the differential ring gear.

D

Fix the differential assembly to a vise.

D

Install the ring gear with the bolts (1).

Tighten

Tighten the bolts to 80–100 N

S

m (59–74 lb-ft).

6. Install the differential assembly. Refer to “Gear Unit”

in this section.

5B – 52  FIVE-SPEED MANUAL TRANSAXLE

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Description

Unit

Standard

Limit

General

Type

Forward gear

–

Synchronized

mesh type

–

Reverse gear

–

Sliding mesh

type

–

Gear ratio

1st

–

3.818

–

2nd

–

2.210

–

3rd

–

1.423

–

4th

–

1.029

–

5th

–

0.837

–

Reverse

–

3.583

–

Final drive ratio

–

4.444

–

Fluid capacity

L(qt)

2.1 (2.21)

–

Fluid classification

–

75W-85 (GL-4)

–

Service

Key groove width of

1st gear

mm(in.)

8.2 (0.323)

8.6 (0.339)

synchronizer ring

2nd, 3rd, 4th gear

mm(in.)

9.6 (0.378)

10.0 (0.394)

5th gear

mm(in.)

9.4 (0.370)

9.8 (0.386)

Shift fork end
thickness

Low speed shift fork
(1st~2nd)

mm(in.)

8.7 (0.343)

8.1 (0.319)

High speed shift fork
(3rd~4th)

mm(in.)

7.8 (0.307)

7.2 (0.283)

5th gear shift fork

mm(in.)

7.8 (0.307)

7.2 (0.283)

Clearance between gear and synchronizer
ring

mm(in.)

1.0 (0.039)

0.5  (0.020)

Clearance between sleeve and shift fork

mm(in.)

0.2 – 0.6

(0.008 – 0.024)

1.0  (0.039)

Thrust free play of differential side gear

mm(in.)

0.05 – 0.33

(0.002 – 0.013)

–

Speedometer gear ratio(Driven/Drive)

–

17/18 (0.944)

–

FIVE-SPEED MANUAL TRANSAXLE  5B – 53

FASTENER TIGHTENING SPECIFICATIONS

Application

N

S

m

Lb-Ft

Lb-In

5th/Reverse Gear Shift Shaft Bolt

10 – 16

7 – 12

–

Back Up Light Switch Nut

15 – 18

11 – 13

–

Counter Shaft 5th Gear Nut

60 – 80

44 – 59

–

Crankshaft Position Sensor Bolt

5 – 8

–

44 – 70

Differential Ring Gear Bolt

80 – 100

59 – 74

–

Engine Mounting Front Bracket Bolt
(Cylinder Block Side)

35 – 41

25 – 30

–

Engine Mounting Front Damping Bush Bolt
(Crossmember Side)

35 – 41

25 – 30

–

Engine Mounting Front Damping Bush Bolts
(Crossmember Side)

45 – 55

33 – 41

–

Engine Mounting Front Damping Bush Bolt/Nut
(Bracket Side)

68 – 83

51 – 61

–

Front Exhaust Pipe Nut
(Exhaust Manifold Side/Muffler Side)

25 – 35

18 – 25

–

Gear Shift Control Case Bolt

18 – 28

13 – 21

–

Gear Shift Lever Bolt

4 – 7

–

35 – 62

High Speed Shift Shaft Bolt

10 – 16

7 – 12

–

Low Speed Shift Shaft Bolt

10 – 16

7 – 12

–

Oil Drain Plug

25 – 30

18 – 22

–

Oil Level Plug

36 – 54

26 – 40

–

Radiator Lower Hose Bracket Bolts

8 – 15

–

70 – 132

Reverse Idle Gear Shaft Bolt

18 – 28

13 – 21

–

Reverse Shift Lever Bolt

18 – 28

13 – 21

–

Select Cable Nut(Shift Lever Side)

8 – 12

–

71 – 106

Select Lever Bolt

18 – 28

13 – 21

–

Side Cover Plate Screw

6 – 7

–

53 – 62

Shift Guide Bolt

18 – 28

13 – 21

–

Shift Interlock Bolt

18 – 28

13 – 21

–

Side Cover Bolt

8 – 12

–

71 – 106

Speedometer Driven Gear Bolt

4 – 7

–

35 – 62

Starter Motor Bolt

18 – 28

13 – 21

–

Transaxle Case Bolt

15 – 22

11 – 16

–

Transaxle Case(left) Cap Bolt

8 – 12

–

71 – 106

Transaxle Lower Bolt and Nut(Engine Side)

55 – 65

41 – 48

–

Transaxle Mounting Bolt(Body Side)

45 – 55

33 – 41

–

Transaxle Mounting Bolt and Nut(Transaxle Side)

55 – 65

41 – 48

–

Transaxle Upper Bolt(Engine Side)

55 – 65

41 – 48

–

Transaxle Under Cover Bolt

35 – 55

25 – 41

–

5B – 54  FIVE-SPEED MANUAL TRANSAXLE

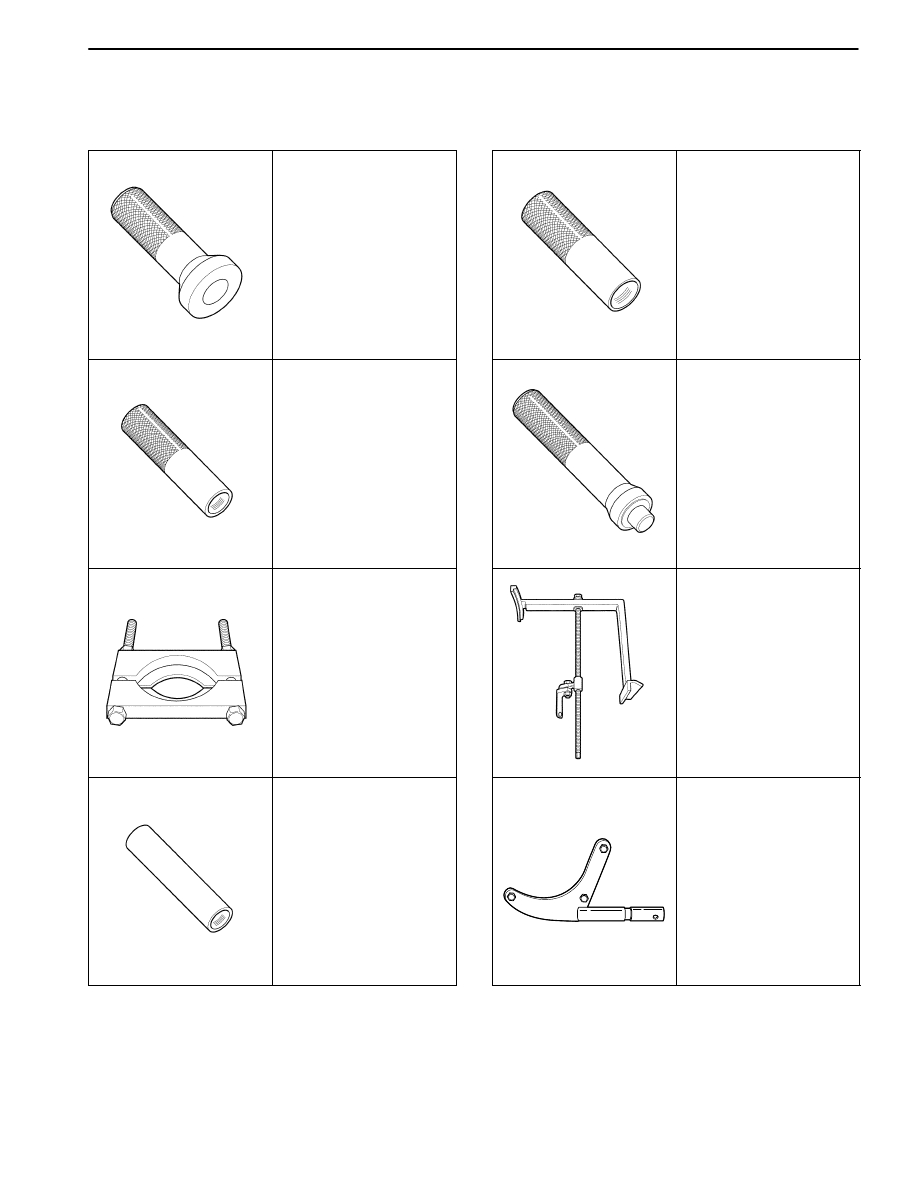

SPECIAL TOOLS

SPECIAL TOOLS TABLE

D103B110

09913–76010

Bushing, Seal Installer

D103B106

DW09913–80112

Gear, Bearing Installer

D103B104

DW09921–57810

Gear, Bearing Remover

D103B107

DW09925–98221

Gear, Bearing Installer

D103B105

DW09940–53111

Gear, Bearing Installer

D103B109

DW09943–78210

Bushing, Seal Installer

D103B103

DW110–021

Engine Assembly

Support Fixture

D13B101A

DW220–010A

Transaxle Fixture
