SECTION 9M

EXTERIOR  TRIM

TABLE OF CONTENTS

Component Locator . . . . . . . . . . . . . . . . . . .  9M-2

Side Trim . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9M-2

Rear End Trim . . . . . . . . . . . . . . . . . . . . . . . .  9M-3

Under Trim . . . . . . . . . . . . . . . . . . . . . . . . . . .  9M-4

9M-2  EXTERIOR TRIM

COMPONENT LOCATOR

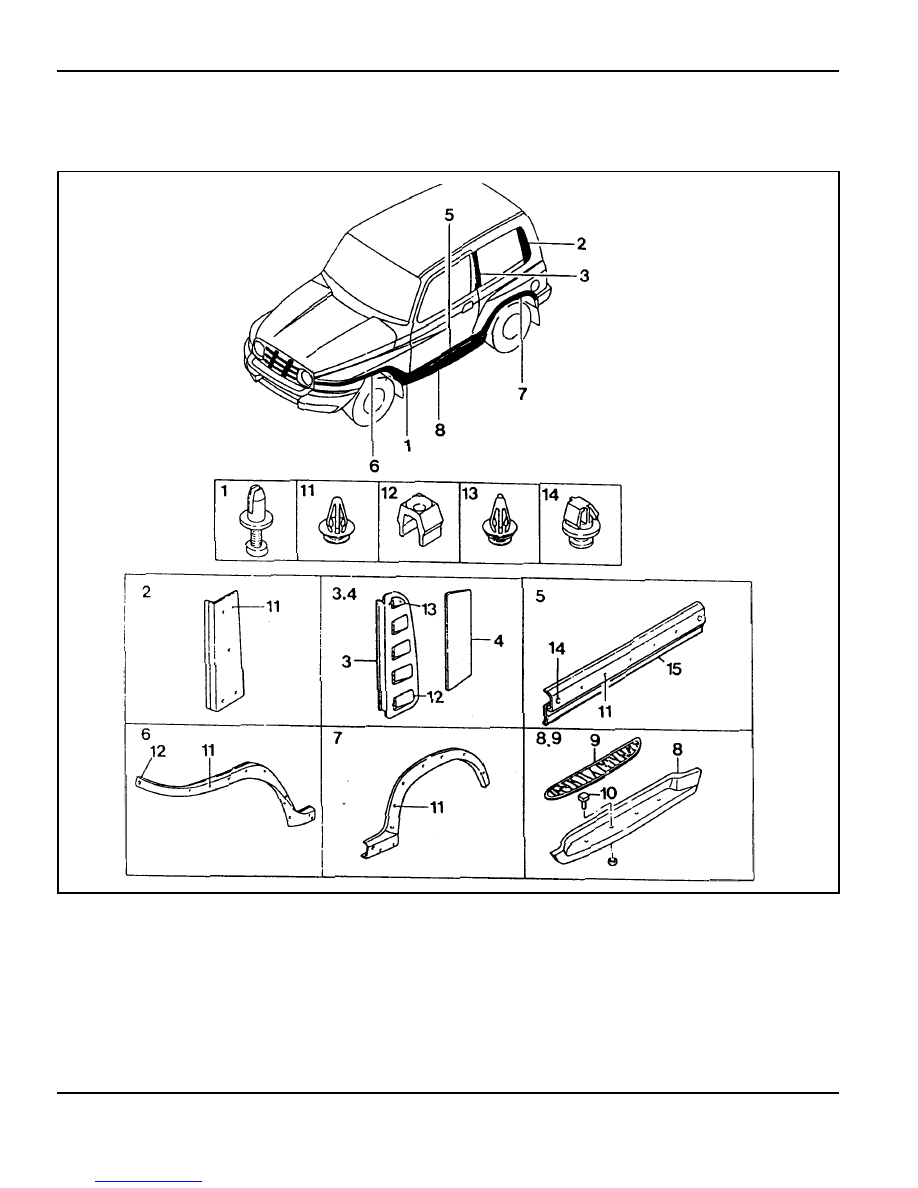

SIDE TRIM

1 Rivet
2 B Piller Cover
3 Air Extractor Grill
4 Air Extractor Grill Tape
5 Door Moulding
6 Front Wheel Arch Moulding
7 Rear Eheel Arch Moulding
8 Side Step

9 Side Step Upper Cover

10 Bolt

11 Wheel Arch Clip

12 Garnish Clip
13 Garnish Clip
14 Door Moulding Clip
15 Door Moulding Strip

EXTERIOR TRIM  9M-3

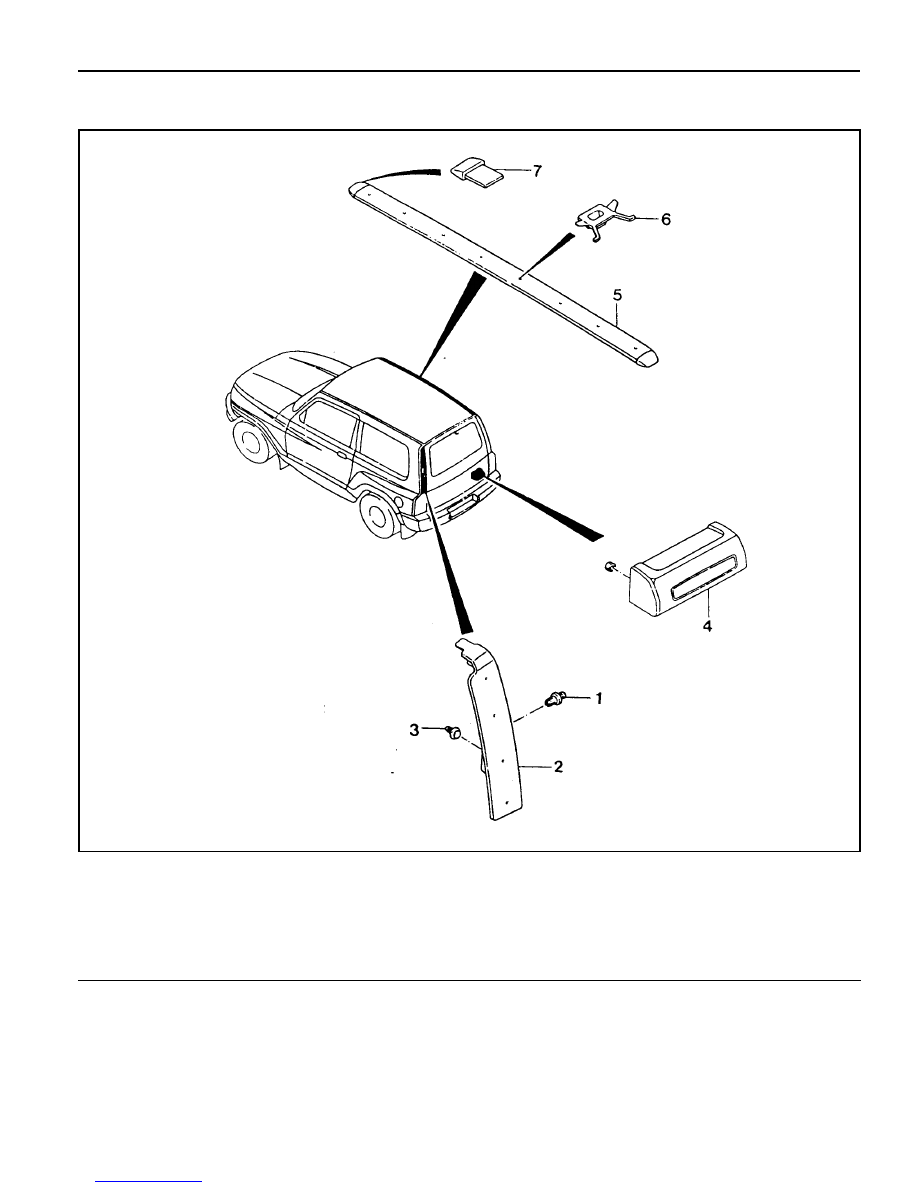

REAR END TRIM

1 Clip
2 “C” Piller Cover
3 Clip
4 Tailgate Garnish

5 Roof Moulding
6 Roof Moulding Endcap
7 Clip

9M-4  EXTERIOR TRIM

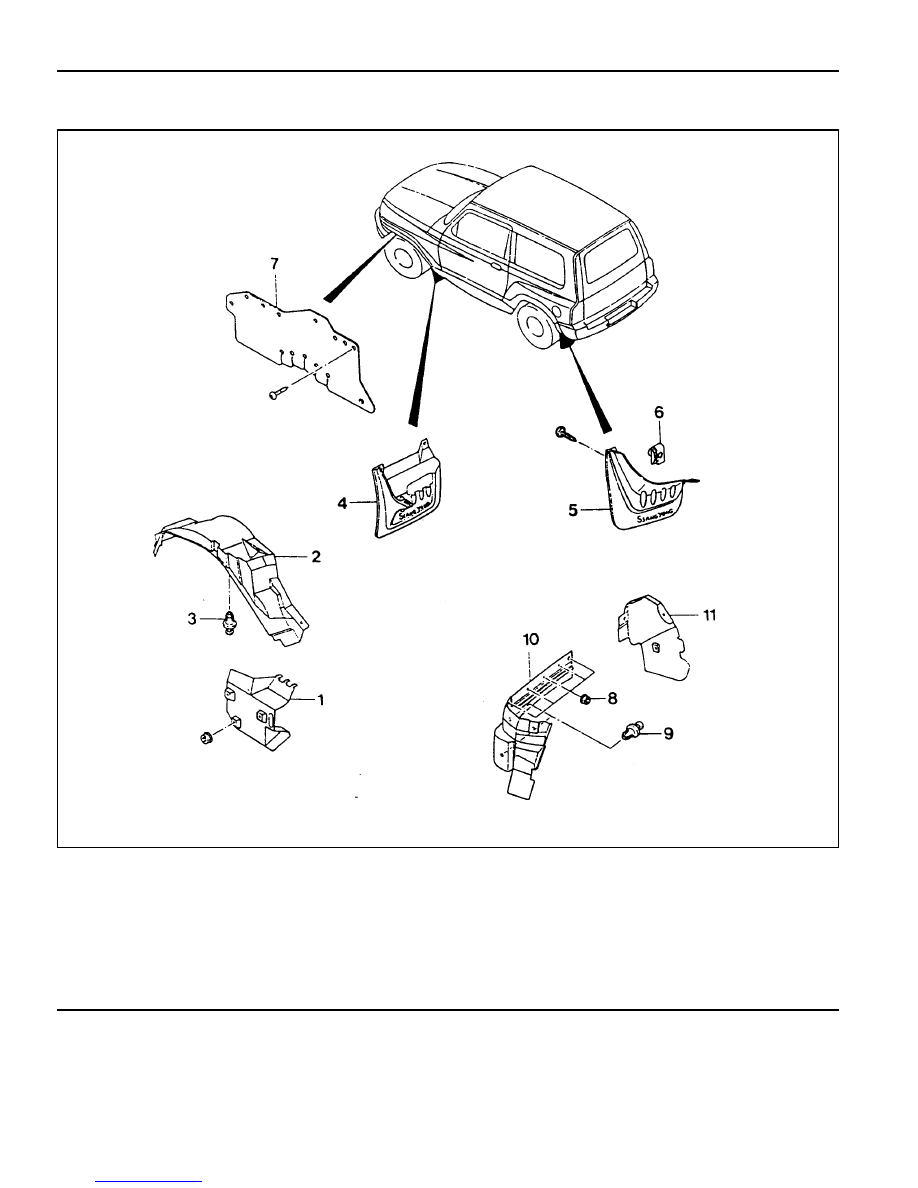

UNDER TRIM

1 Wheel House Cover ‘A’
2 Wheel House Cover ‘B’
3 Rivet
4 Front Mud Guard
5 Rear Mud Guard
6 Spring Nut

7 Splash Guide
8 Flange Cap Nut
9 Rivet

10 Rear Wheel House Cover

11 Rear Wheel House Geaner
