SECTION 9H

SEATS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Component Locator . . . . . . . . . . . . . . . . . . .  9H-2

Front Seat & Rear Seat . . . . . . . . . . . . . . . . .  9H-2

9H-2  SEATS

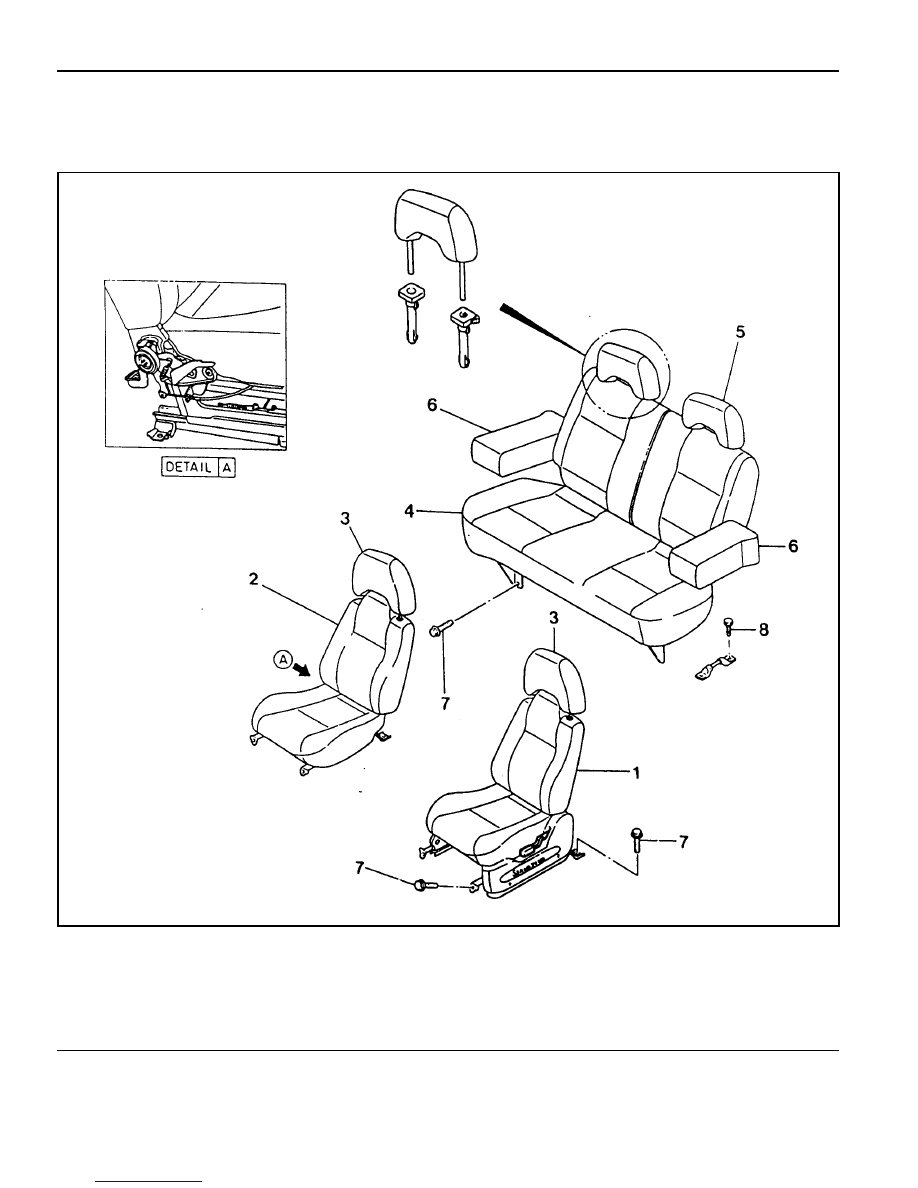

COMPONENT LOCATOR

FRONT SEAT & REAR SEAT

1 Front Seat Assembly (Driver’s)
2 Front Seat Assembly (Passenger’s)
3 Head Restraint
4 Rear Seat Assembly

5 Rear Seat Head Restraint
6 Arm Rest
7 Bolt ...................................................... 17-27 Nm
8 Bolt ...................................................... 35-55 Nm

SECTION 9L

GLASS  AND  MIRRORS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Schematic and Routing Diagrams . . . . . . . .  9L-2

Outside Mirror . . . . . . . . . . . . . . . . . . . . . . . . .  9L-2

Component Locator . . . . . . . . . . . . . . . . . . .  9L-3

Glass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9L-3

Auto Dimming Room Mirror . . . . . . . . . . . . . . .  9L-4

Maintenance and Repair . . . . . . . . . . . . . . .  9L-5

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9L-5

Auto Dimming Room Mirror . . . . . . . . . . . . . . .  9L-5

9L-2  GLASS AND MIRRORS

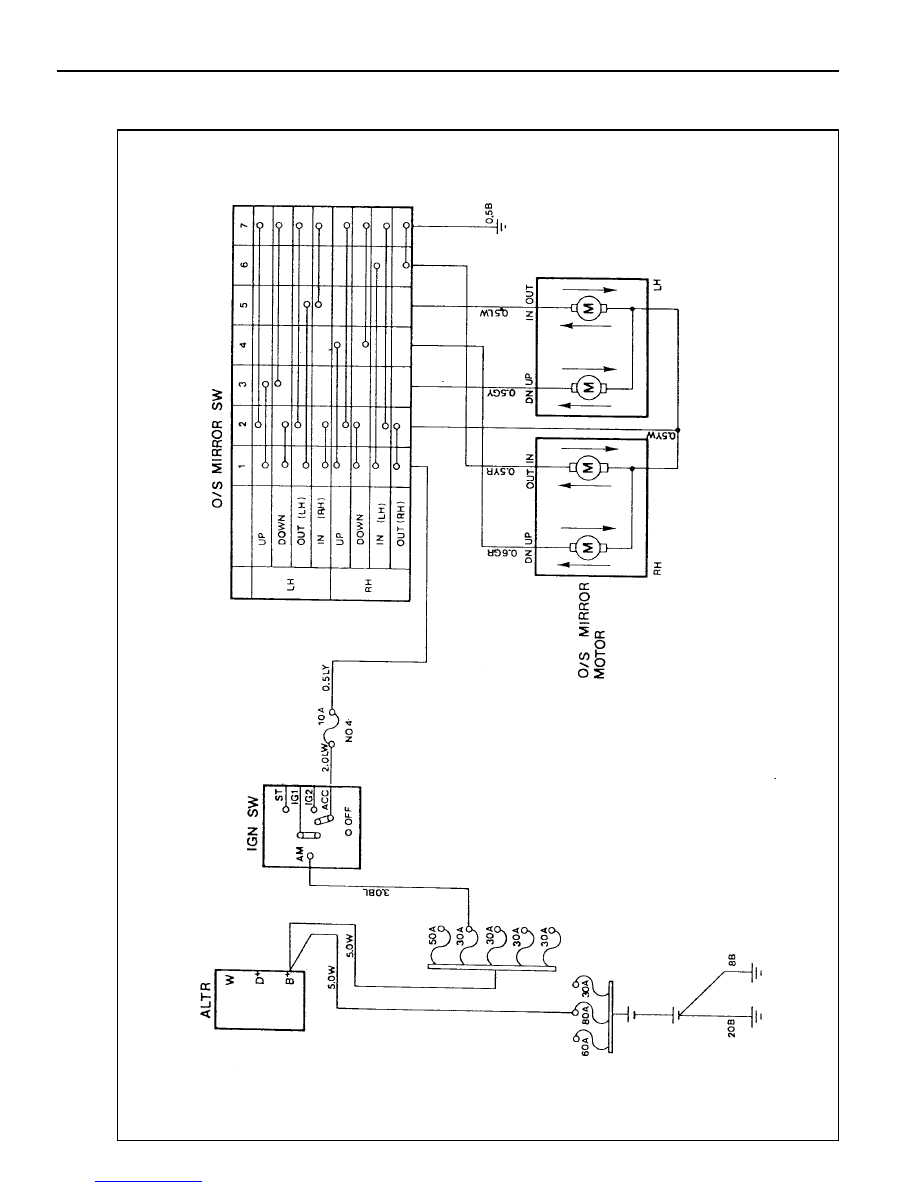

OUTSIDE MIRROR

SCHEMATIC AND ROUTING DIAGRAMS
