ANTILOCK BRAKE SYSTEM  4F-21

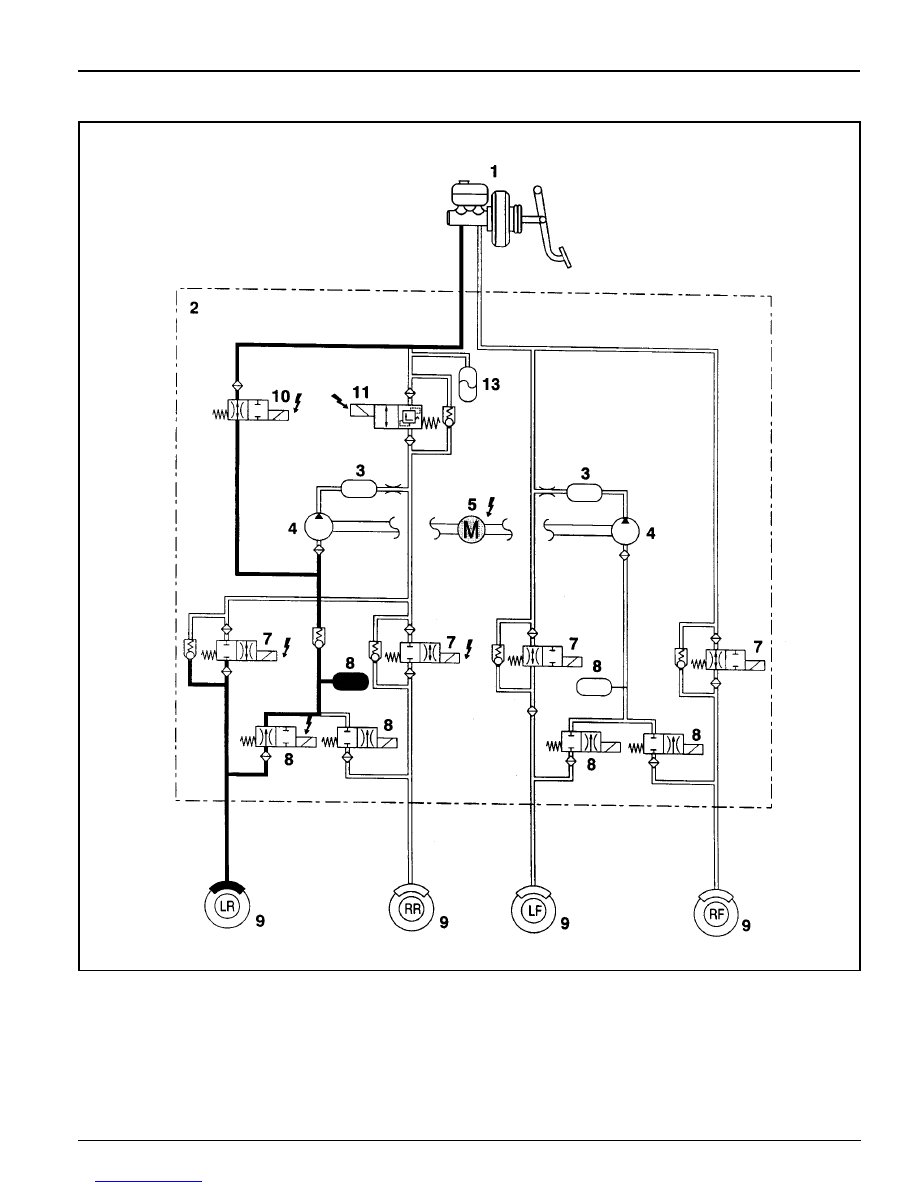

Pressure Decreased

1 Master Cylinder
2 Hydraulic Unit
3 Damping Chamber
4 Return Pump
5 Return Pump Motor
6 Accumulator Chamber

7 Inlet Valve for Each Wheel
8 Outlet Valve for Each Wheel
9 Wheel

10 Prime Valve (ASV)

11 Pilot Valve (USV)

12 Check Valve
13 ISD (Integrated Suction Damper)

4F-22  ANTILOCK BRAKE SYSTEM

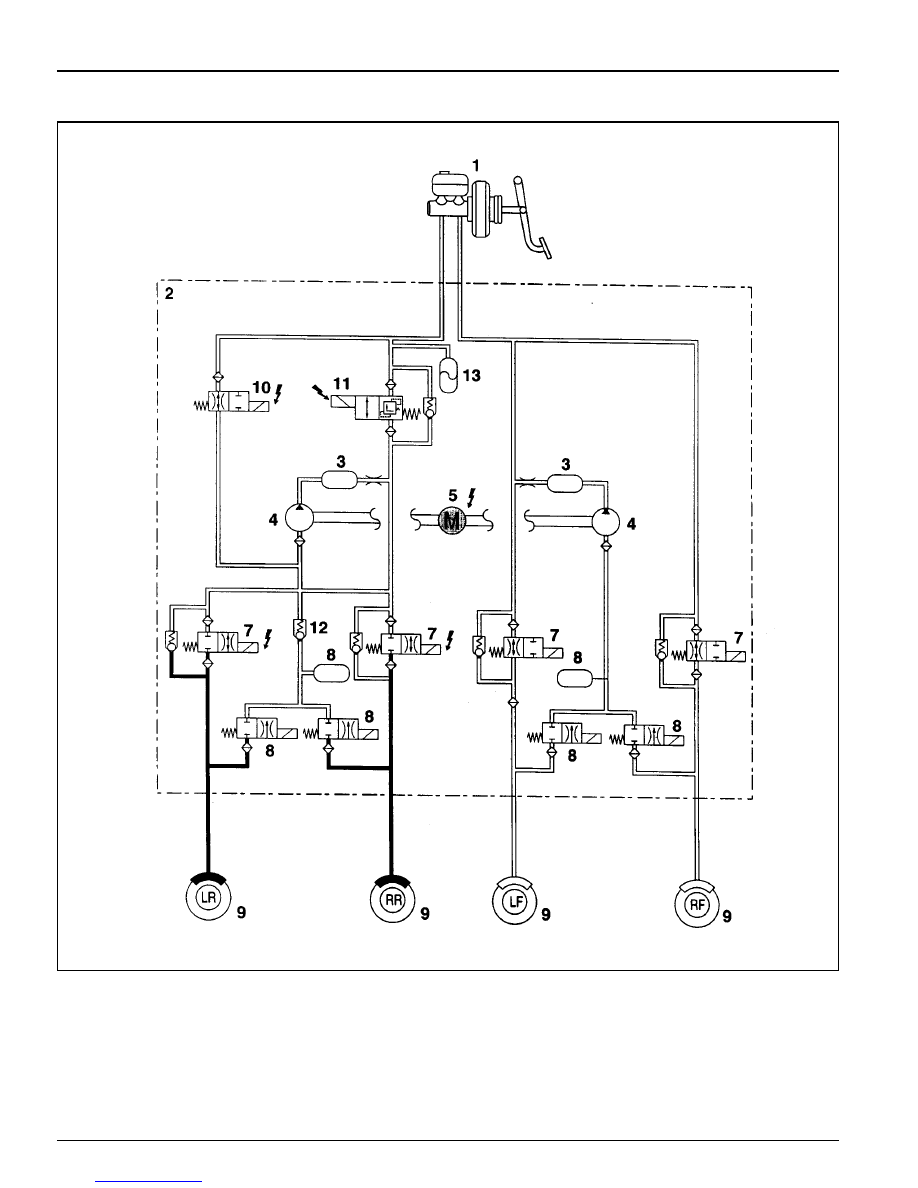

Pressure Maintained (Hold)

1 Master Cylinder
2 Hydraulic Unit
3 Damping Chamber
4 Return Pump
5 Return Pump Motor
6 Accumulator Chamber

7 Inlet Valve for Each Wheel
8 Outlet Valve for Each Wheel
9 Wheel

10 Prime Valve (ASV)

11 Pilot Valve (USV)

12 Check Valve
13 ISD (Integrated Suction Damper)

SECTION 4G

PARKING  BRAKE

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  4G-1

General Specifications . . . . . . . . . . . . . . . . . .  4G-1

Fastener  Tightening  Specifications . . . . . . . . .  4G-1

Component Locator . . . . . . . . . . . . . . . . . . .  4G-2

TABLE OF CONTENTS

Parking Brake . . . . . . . . . . . . . . . . . . . . . . . . .  4G-2

Maintenance and Repair . . . . . . . . . . . . . . .  4G-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  4G-3

Parking Brake . . . . . . . . . . . . . . . . . . . . . . . . .  4G-3

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Parking Brake Lever Bolt

Cable Mounting Bracket Bolt

N

·

·

·

·

·

m

8 - 18

8 - 18

FASTENER TIGHTENING SPECIFICATIONS

Application

Type

Operating Type

Description

Mechanically Operated Rear Wheel Expansion

Manual

4G-2  PARKING BRAKE

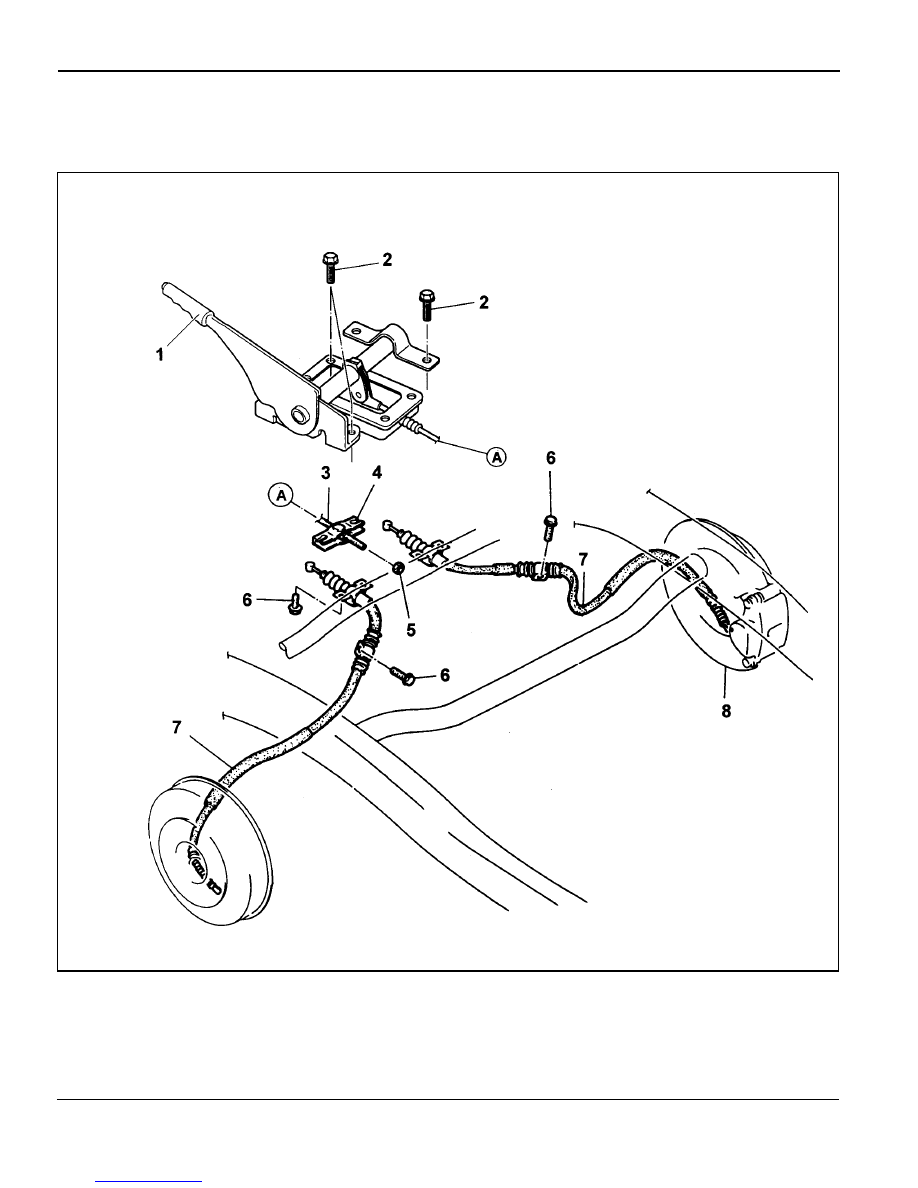

COMPONENT LOCATOR

PARKING BRAKE

1 Parking Brake Lever
2 Bolt ........................................................ 8-18 Nm
3 Front Parking Brake Cable
4 Equalizer

5 Nut
6 Bolt ........................................................ 8-18 Nm
7 Rear Parking Brake Cable
8 Brake Disc
