OM600 ENGINE INTAKE & EXHAUST  1G3-11

Removal & Installation Procedure

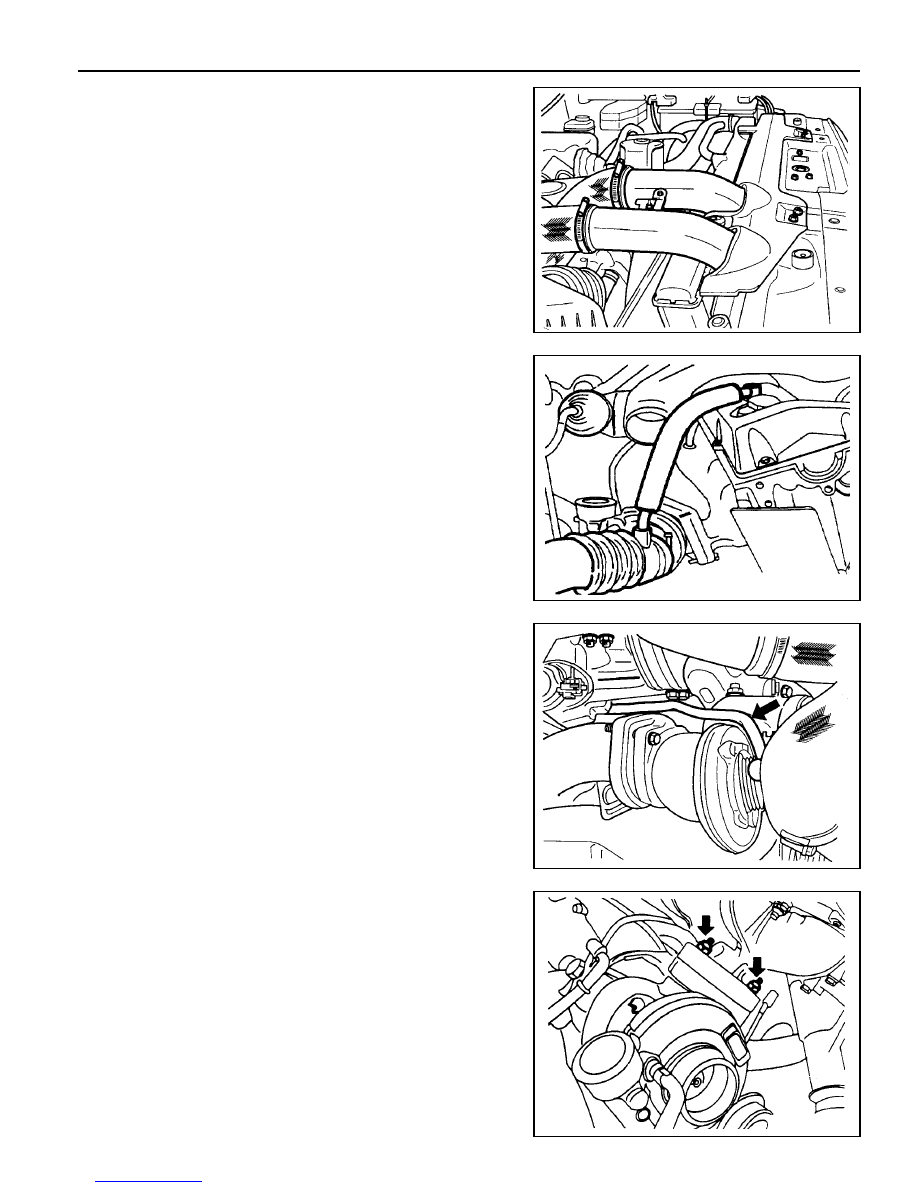

1. Remove the 2 hoses connected to intercooler.

2. Remove the hose(air cleaner to turbocharger) with blow by

hose.

3. Disconnect the oil supply pipe.

4. Remove the oil return pipe.

5. Remove the support assembly.

6. Remove the 3 nuts(arrows).

1G3-12  OM600 ENGINE INTAKE & EXHAUST

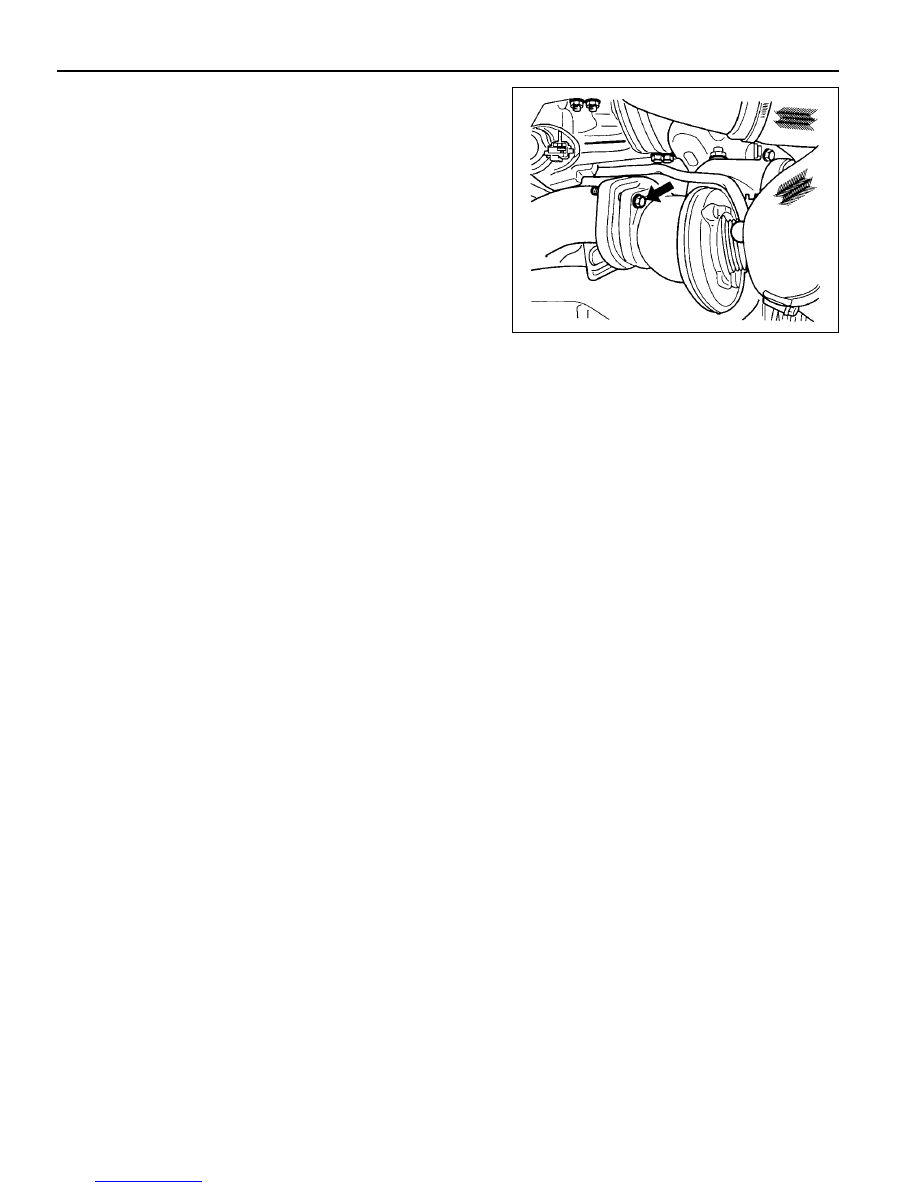

7. Remove the turbocharger disconnecting the exhaust pipe

from the turbocharger.

8. Installation should follow the removal procedure in the

reverse order.

SECTION 2A

SUSPENSION  DIAGNOSIS

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  2A-1

General Specifications . . . . . . . . . . . . . . . . . .  2A-1

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  2A-3

General Diagnosis . . . . . . . . . . . . . . . . . . . . .  2A-3

Input & Output Devices and Damping

Force Control Logic . . . . . . . . . . . . . . . . .  2A-5

Input & Output Devices . . . . . . . . . . . . . . . . . .  2A-5

System Layout . . . . . . . . . . . . . . . . . . . . . . . .  2A-5

Damping Force Control Logic . . . . . . . . . . . . .  2A-6

Normal Control . . . . . . . . . . . . . . . . . . . . . . . .  2A-6

Self-Diagnosis . . . . . . . . . . . . . . . . . . . . . . . .  2A-7

Actuator Inspection . . . . . . . . . . . . . . . . . . . . .  2A-8

Schematic and Routing Diagrams . . . . . . . .  2A-9

ECS Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . .  2A-9

Self Diagnosis Test . . . . . . . . . . . . . . . . . .  2A-11

Diagnosis Test . . . . . . . . . . . . . . . . . . . . . . .  2A-11

SPECIFICATIONS

GENERAL SPECIFICATIONS

188

Application

Front

3-stage Variable Damping Force Control Type

Rear

ECS Control Type

344 - 350

Shock
Absorber

517 - 523

Max. Length (mm)

245 ± 3

Compressed Length (mm)

102

Stroke (mm)

331 ± 3

2A-2  SUSPENSION DIAGNOSIS

Application

Description

4.75 - 5.25

Power Voltage (V)

Axle Vertical
Acceleration
Sensor
(Wheel G
Sensor)

Less than 10

Consuming Current (mA)

Less than 2.0

Output Current (mA)

Operating Characteristics

Type

Damping
Force
Switching
Actuator

3-stage Rotary Step Motor Type

Voltage Rating (V)

DC12

Current Rating (A)

Less than 2.5

Current Time (mS)

95 - 105

4.75 - 5.25

Power Voltage (V)

Body
Vertical and
Lateral
Acceleration
Sensor

 Less than 10

Consuming Current (mA)

 Less than 2.0

Output Current (mA)

Operating Characteristics

Output Voltage

0.75

2.5

4.25

-1.5g

1g

3.5g

Acceleration

(Vertical Acceleration Sensor)

Output Voltage

0.75

2.5

4.25

-1g

0g

1g

Acceleration

(Lateral Acceleration Sensor)

Output Voltage

0.75

2.5

4.25

-9g

1g

11g

Acceleration

GENERAL SPECIFICATIONS (Cont'd)
