9

LF45/55 series

Disassembly and assembly

STABILISERS AND TORQUE RODS

3-3

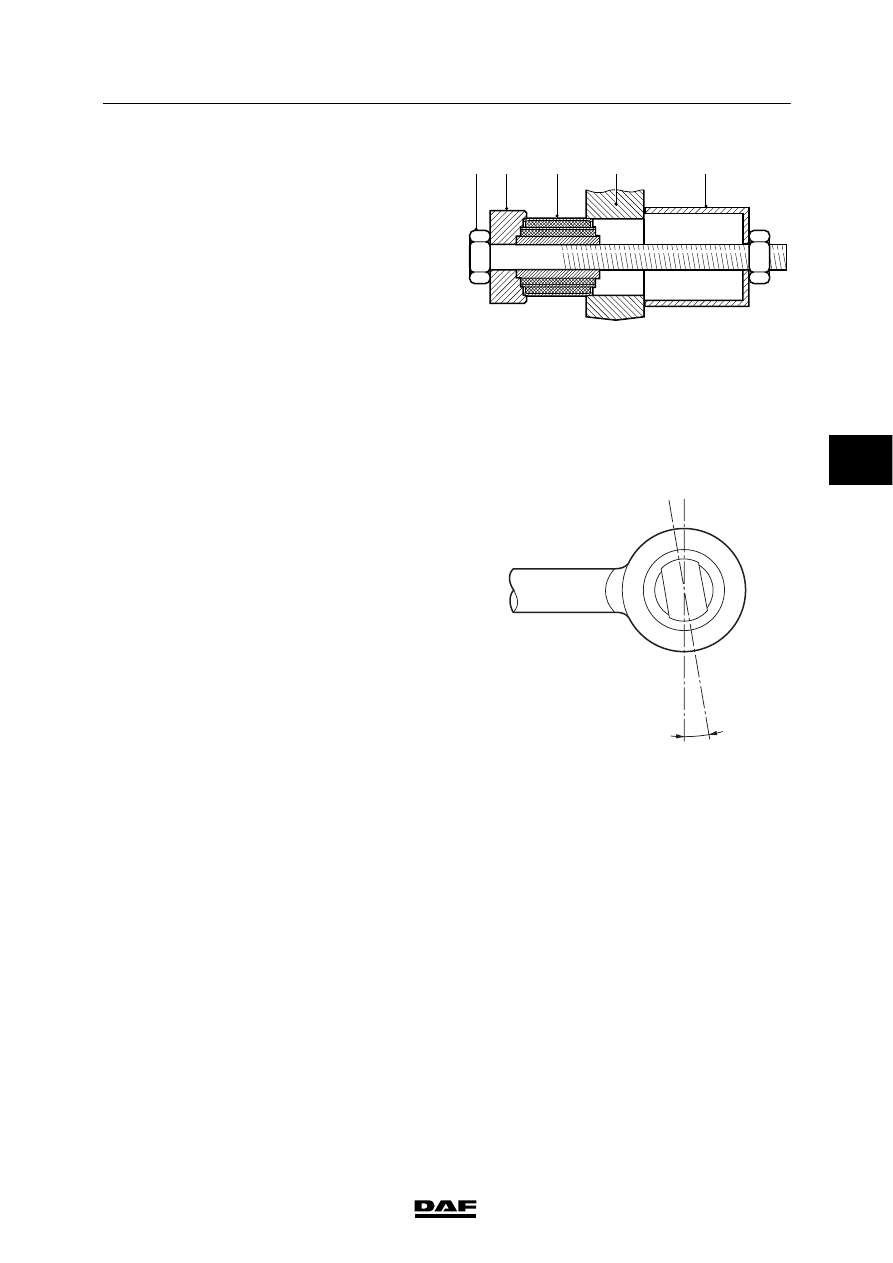

Installing silentblock with steel casing
1.

Place the thrust piece with the largest
diameter (C in the drawing) on the
puller (A).

2.

Apply for example tyre grease to the thrust
piece, and place the puller (A) with the
silentblock (1) on the stabiliser bar (2).

3.

Force the silentblock into the stabiliser bar
using the puller. The thrust piece (C) must
just touch the stabiliser bar.

4.

Check whether the two sides of the
silentblock protrude equally out of the
stabiliser bar.

2

A

C

A

1

C9 00 150

3.3 DISASSEMBLY AND ASSEMBLY, TRANSVERSE GUIDE TORQUE ROD

MOUNTING RUBBER, AIR-SPRUNG REAR AXLE LF45

Diassembling the transverse guide torque
rod mounting rubber, air-sprung rear axle
LF45, rear axle side

Note:
The mounting rubber is fitted at an angle (A) in
the eye of the torque rod, on the side of the rear
axle.

1.

Remove the torque rod from the vehicle.

2.

Drive the pin and rubber bush unit from the
eye of the torque rod.

Assembling the transverse guide torque rod
mounting rubber, air-sprung rear axle LF45,
rear axle side
1.

Apply a thin film of acid-free petroleum jelly
or tyre grease to the rubber.

2.

Force the mounting rubber at the right
mounting angle (A) in the eye of the torque
rod. See “Technical data” for the correct
mounting angle (A).

3.

Force the mounting rubber so far until the
rubber collars protrude an equal distance on
both sides of the eye.

4.

Fit the torque rod to the vehicle.

A

C9 00 408

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Disassembly and assembly

LF45/55 series

3-4

Disassembling the transverse guide torque
rod mounting rubber, air-sprung rear axle
LF45, chassis side
1.

Remove the torque rod from the vehicle.

2.

Drive the pin and rubber bush unit from the
eye of the torque rod.

Assembling the transverse guide torque rod
mounting rubber, air-sprung rear axle LF45,
chassis side
1.

Apply a thin film of acid-free petroleum jelly
or tyre grease to the rubber.

2.

Force the pin in the eye of the torque rod.
Make sure that the bolt holes are parallel
with the torque rod.

3.

Force the mounting rubber so far until the
rubber collars protrude an equal distance on
both sides of the eye.

4.

Fit the torque rod to the vehicle.

3.4 DISASSEMBLY AND ASSEMBLY, TRIANGULAR LINK SILENTBLOCK,

AIR-SPRUNG REAR AXLE LF55 13-15 TON GVW

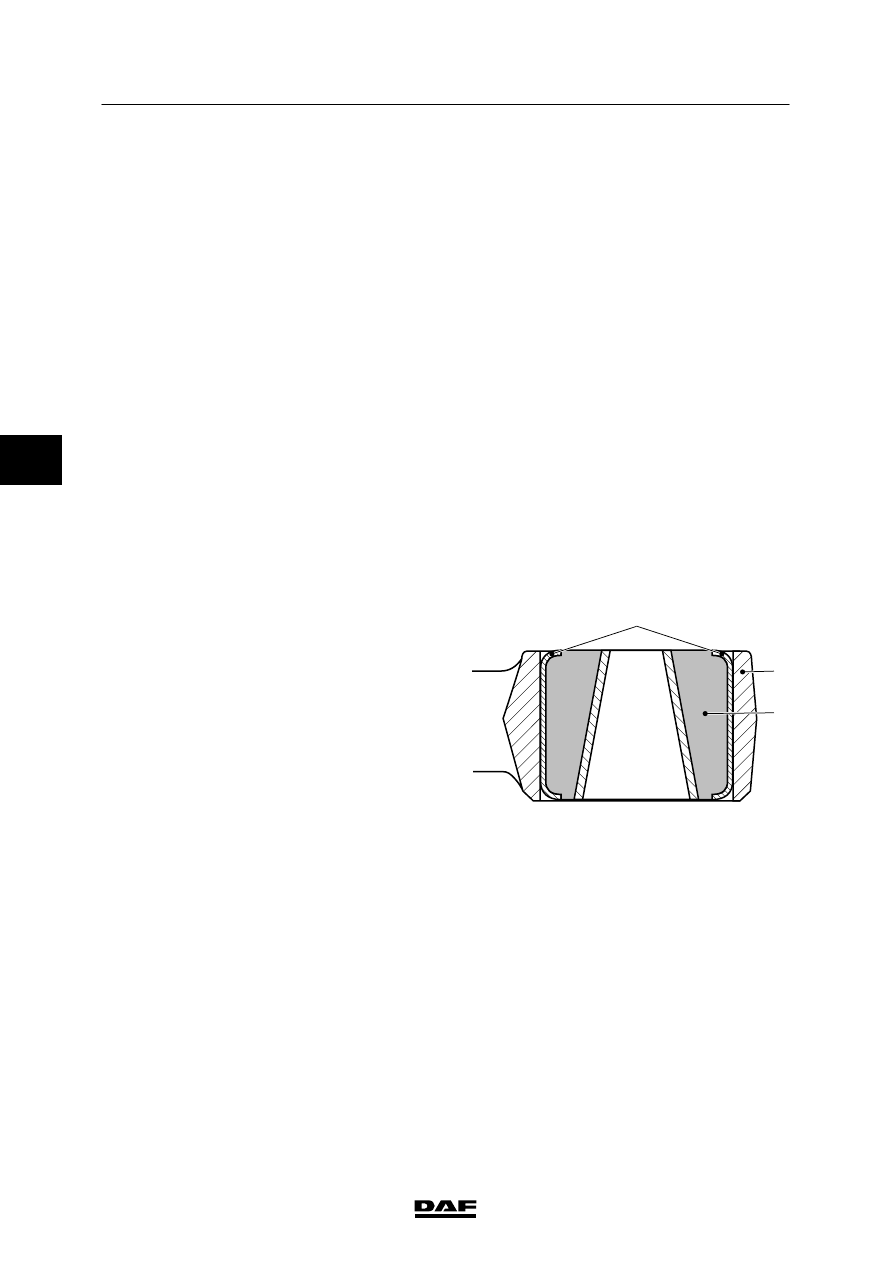

Disassembly, triangular link silentblock,
air-sprung rear axle LF55 13-15 ton GVW
1.

Remove the triangular link from the vehicle.

2.

Remove the silentblock (1) from the
triangular link (2) using a puller. Make sure
that the puller rests on the outer rim (A) of
the silentblock (1).

Assembly, triangular link silentblock,
air-sprung rear axle LF55 13-15 ton GVW
1.

Clean the chamber in the triangular link.

2.

Apply a thin layer of acid-free petroleum
jelly to the outer shell of the new silentblock.

3.

Force the silentblock into the triangular link.
Make sure that the puller rests on the outer
rim (A) of the silentblock.

4.

Force the silentblock into the triangular link
so that both sides of the silentblock are
equally far into the triangle chamber.

5.

Fit the triangular link to the vehicle.

C9 00 407

A

2

1

4

ǹ 0207

9

LF45/55 series

Disassembly and assembly

STABILISERS AND TORQUE RODS

3-5

3.5 DISASSEMBLY AND ASSEMBLY, TRIANGULAR LINK MOUNTING RUBBER,

AIR-SPRUNG REAR AXLE LF55 13-15 TON GVW

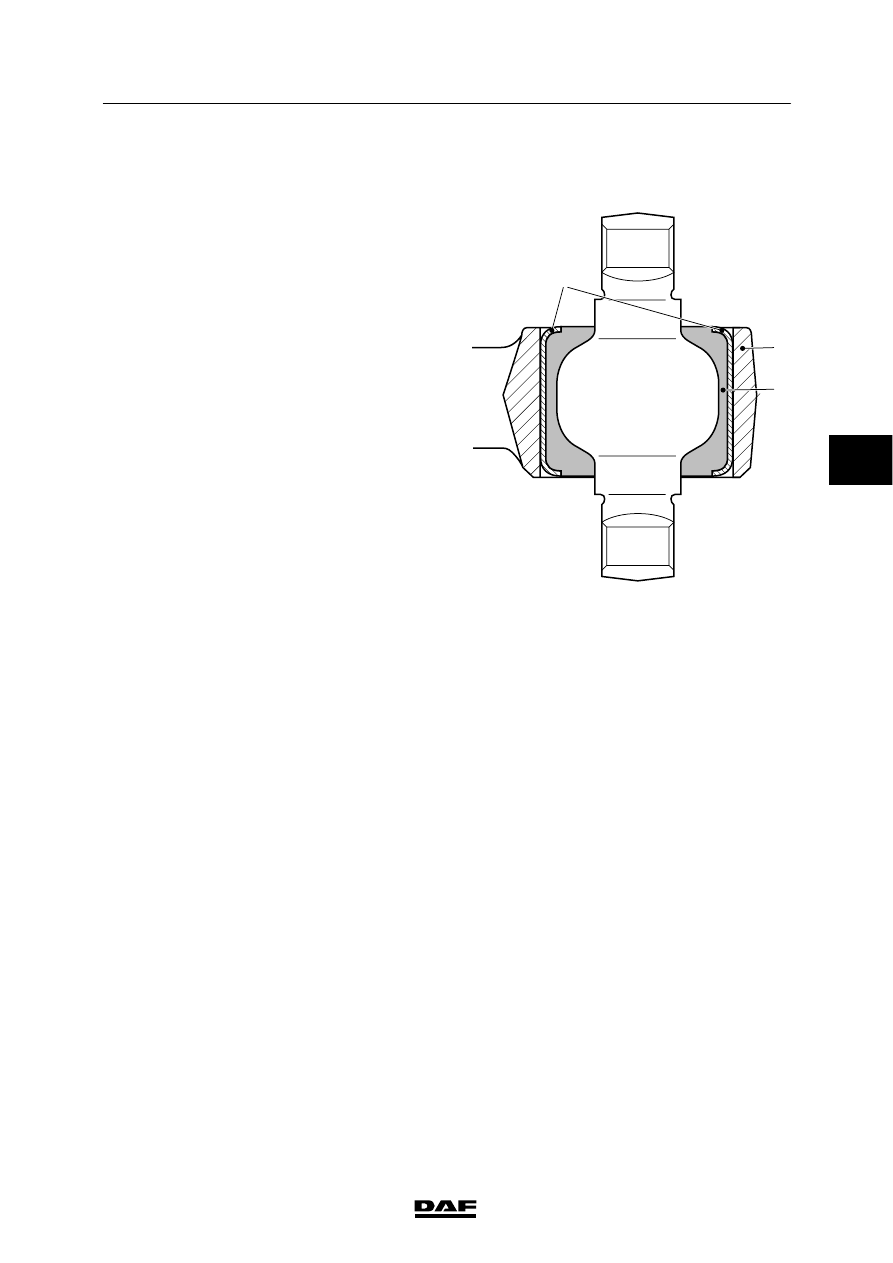

Disassembly, triangular link mounting rubber
1.

Remove the triangular link from the vehicle.

2.

Remove the mounting rubber (1) from the
triangular link (2) using a puller. Make sure
that the puller rests on the outer rim (A) of
the mounting rubber (1).

Assembly, triangular link mounting rubber,
air-sprung rear axle LF55 13-15 ton GVW
1.

Apply a thin film of acid-free petroleum jelly
or tyre grease to the rubber.

2.

Force the mounting rubber into the
triangular link. Make sure that the puller
rests on the outer rim (A) of the mounting
rubber. Make sure that the bolt holes are
parallel with the triangle rod.

3.

Force the mounting rubber into the
triangular link so that both sides of the
mounting rubber are equally far into the
triangle chamber.

4.

Fit the triangular link to the vehicle.

C9 00 406

A

2

1

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Disassembly and assembly

LF45/55 series

3-6

3.6 DISASSEMBLY AND ASSEMBLY, TRIANGULAR LINK SILENTBLOCK,

AIR-SPRUNG REAR AXLE LF55 16-18 TON GVW

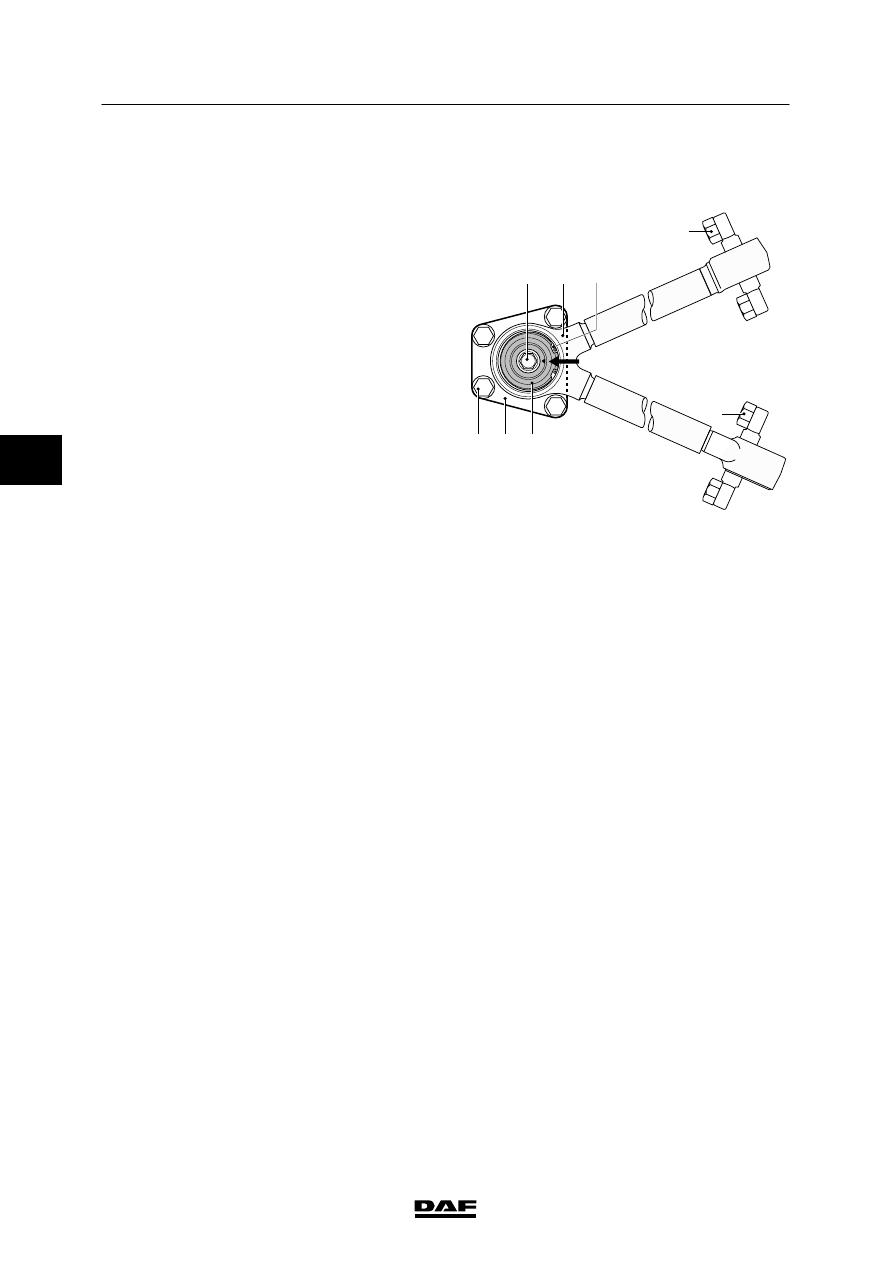

Disassembly, triangular link silentblock,
air-sprung rear axle LF55 16-18 ton GVW
1.

Loosen the attachment bolts (7) a few turns.

2.

Remove the bolt (1).

3.

Screw an M24 x 1.5 bolt into the
silentblock ((4). This will remove the
triangular link (2) from the tapered
attachment pin. If the triangular link (2)
cannot be removed, the flange (5) must be
removed from the axle housing and be
forced from the triangular link (2) using a
puller.

4.

Remove the attachment bolts (7). Remove
the triangular link from under the vehicle.
This can only be done by two persons
working together.

5.

Remove the circlip (3).

6.

Remove the silentblock (4) from the
triangular link (2) using a puller. Make sure
that the puller rests on the outer rim of the
silentblock (4).

Assembly, triangular link silentblock,
air-sprung rear axle LF55 16-18 ton GVW
1.

Clean the chamber in the triangular link (2).

2.

Remove all rust and grease from the
tapered part of the flange (5).

3.

Apply a thin layer of acid-free petroleum
jelly to the outer shell of the new
silentblocks (4).

4.

Position the new silentblock (4) such that
the marking (see arrow) is positioned in
between the torque rods as indicated.

5.

Force the silentblock (4) into the triangular
link (2). Make sure that the puller rests on
the outer rim of the silentblock (4).

1

2

3

4

5

6

7

7

C9 00 300

4
