DAF LF45, LF55 Series. Manual - part 624

9

LF45/55 series

Removal and installation

STABILISERS AND TORQUE RODS

2-13

Installation, triangular link, air-sprung rear
axle LF55 16-18 ton GVW, axle top
1.

Before installation, check the rubber bushes
of the triangular link and the silentblock for
hair-line cracks and wear.
Check to see if the contact surface of the
triangular link flange (1) (see arrow) and the
contact surface on the axle housing are free
from grease and paint.

2.

Install the triangular link (1) to the vehicle.
This can only be done by two persons
working together. Fit the bolts (2 and 3).
Tighten the bolts (2) evenly to the specified
torque. See “Technical data”.

Removal, air-sprung rear axle torque rod
LF55 16-18 ton GVW, axle bottom
1.

Remove the bolts (5 and 8) and remove the
torque rod (7).

Installation, air-sprung rear axle torque rod
LF55 16-18 ton GVW, axle bottom
1.

Before installation, check the rubber bushes
of the torque rod (7) for hair-line cracks and
wear.

2.

Clean the contact surfaces if necessary.
These should be free from dirt and grease.

3.

Fit the torque rod (7) between the torque
rod support (4) and the yoke (10).

4.

Fit the bolts (5 and 8) with the heads facing
towards the front of the vehicle. Tighten the
bolts (5 and 8).

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Removal and installation

LF45/55 series

2-14

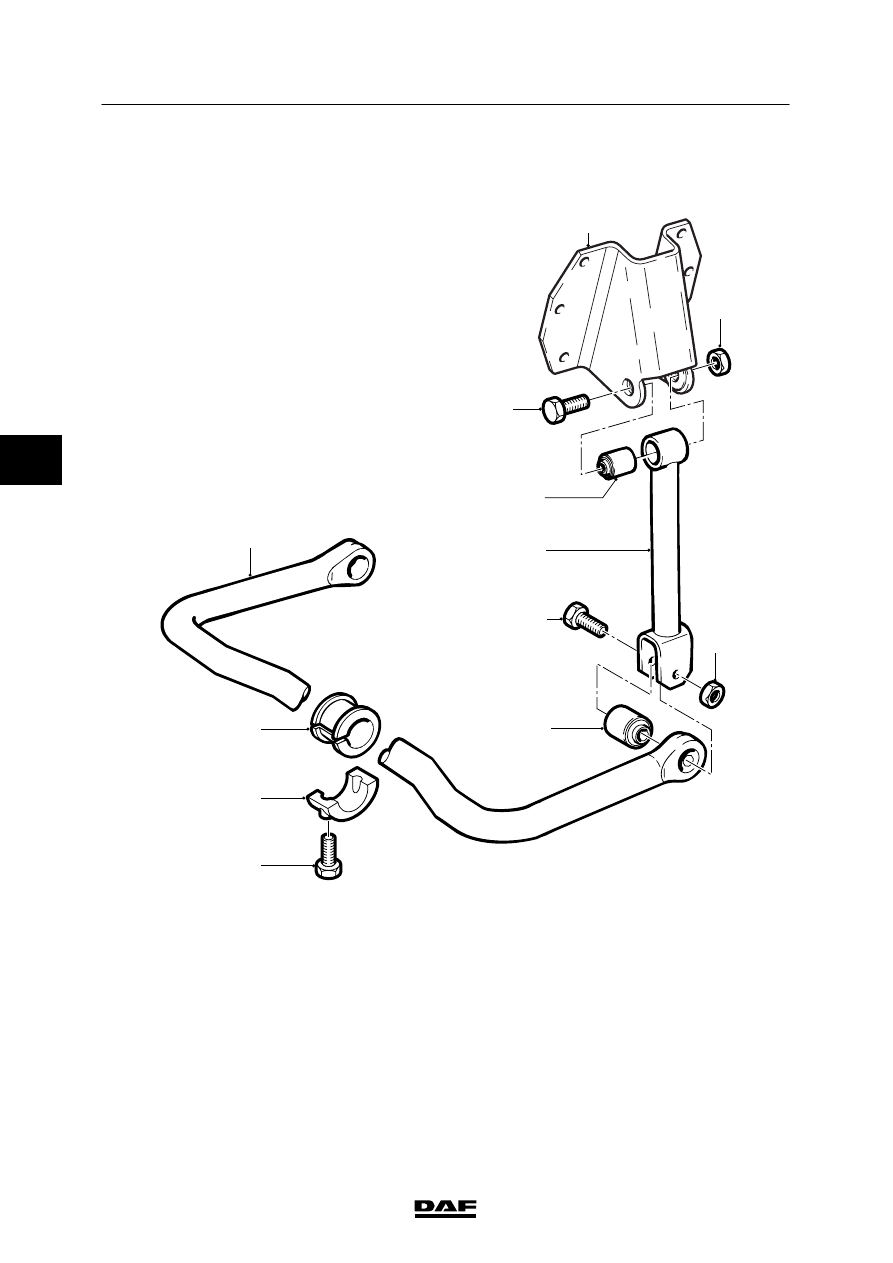

2.8 REMOVAL AND INSTALLATION, AIR-SPRUNG REAR AXLE STABILISER

LF55 16-18 TON GVW

1

3

4

8

2

7

9

10

11

12

5

6

C9 00 320

Removal, air-sprung rear axle stabiliser bar
LF55 16-18 ton GVW
1.

Remove the attachment nuts (10) from the
bearing bush covers (11).

2.

Remove the attachment bolts (7) and the
attachment nuts (8) from the silentblocks
(8).

3.

Remove the stabiliser bar (1).

4

ǹ 0207

9

LF45/55 series

Removal and installation

STABILISERS AND TORQUE RODS

2-15

Installation, air-sprung rear axle stabiliser
bar LF55 16-18 ton GVW
1.

Position the stabiliser bar (1) together with
the bearing bushes (12) in the bearing bush
cover halves underneath the differential.

2.

Fit the bearing bush covers (11) using the
attachment bolts (10), but do not yet tighten
the bolts.

3.

Install the stabiliser bar (1) together with the
silentblocks (9) in the shackles (6).

4.

Fit the attachment bolts (7) and nuts (8) and
tighten the bolts and nuts to the specified
tightening torque, see “Technical data”.

5.

Tighten the attachment bolts (10) of the
bearing bush covers (11) to the specified
tightening torque, see “Technical data”.

4

ǹ 0207

9

STABILISERS AND TORQUE RODS

Removal and installation

LF45/55 series

2-16

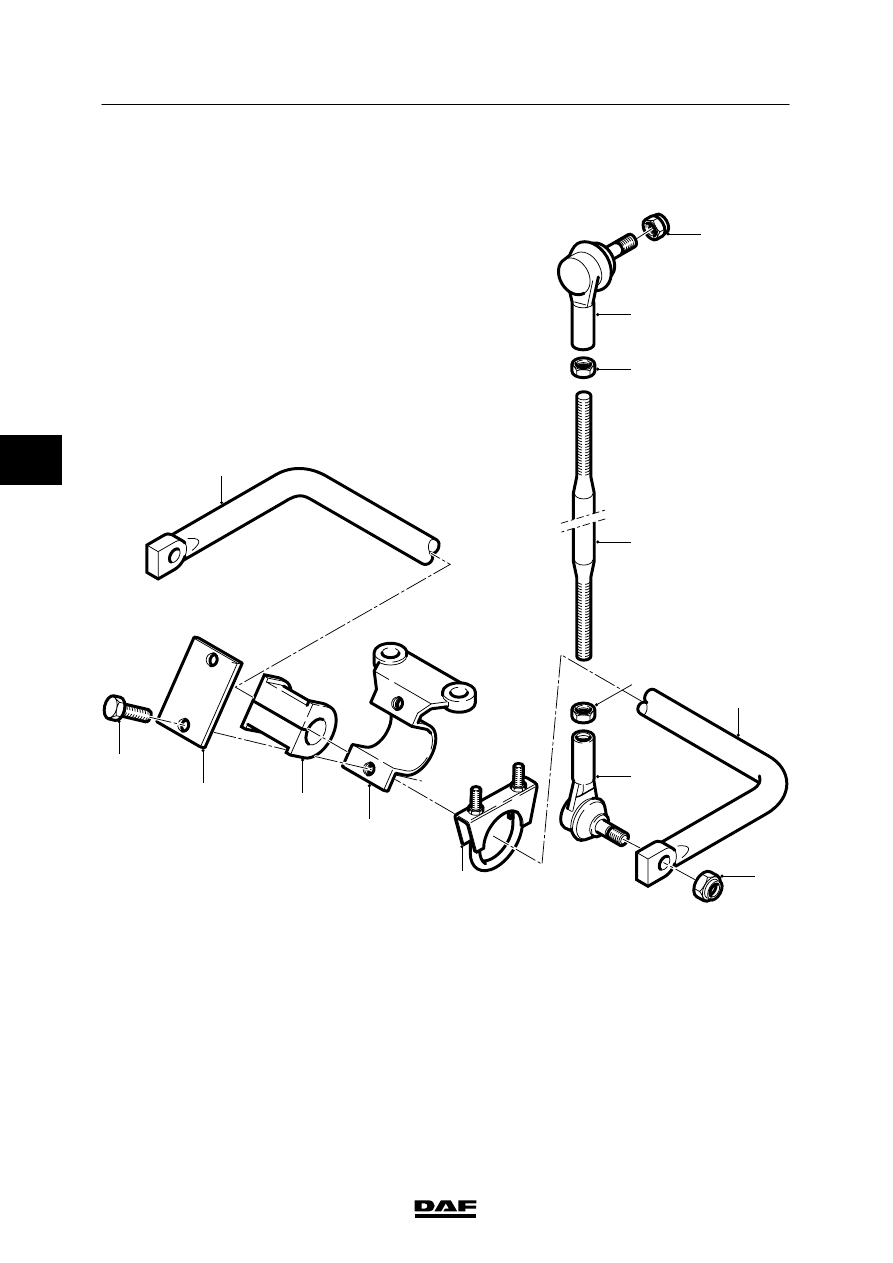

2.9 REMOVAL AND INSTALLATION, STEERED REAR AXLE STABILISER LF55

FAN

1

1

6

5

2

6

3

4

7

12

11

10

9

8

C9 00 399

Removal, steered rear axle stabiliser bar
LF55 FAN
1.

Remove the lock nuts (7) from the torque
rod balls (5) on the side of the stabiliser bar
(1) and press the balls out of the stabiliser
bar.

4

ǹ 0207
