8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 10.26

4-3

7.

Install the guide sleeve (A), special tool
(DAF No. 1329490), on the axle journal.

8.

Attach the wheel hub securely to a movable
lifting device.

9.

Slide the wheel hub from the axle journal
using the lifting device.
Take care that the wheel hub does not rest
on the guide sleeve (A) as the latter is not
strong enough to take the weight of the
wheel hub.

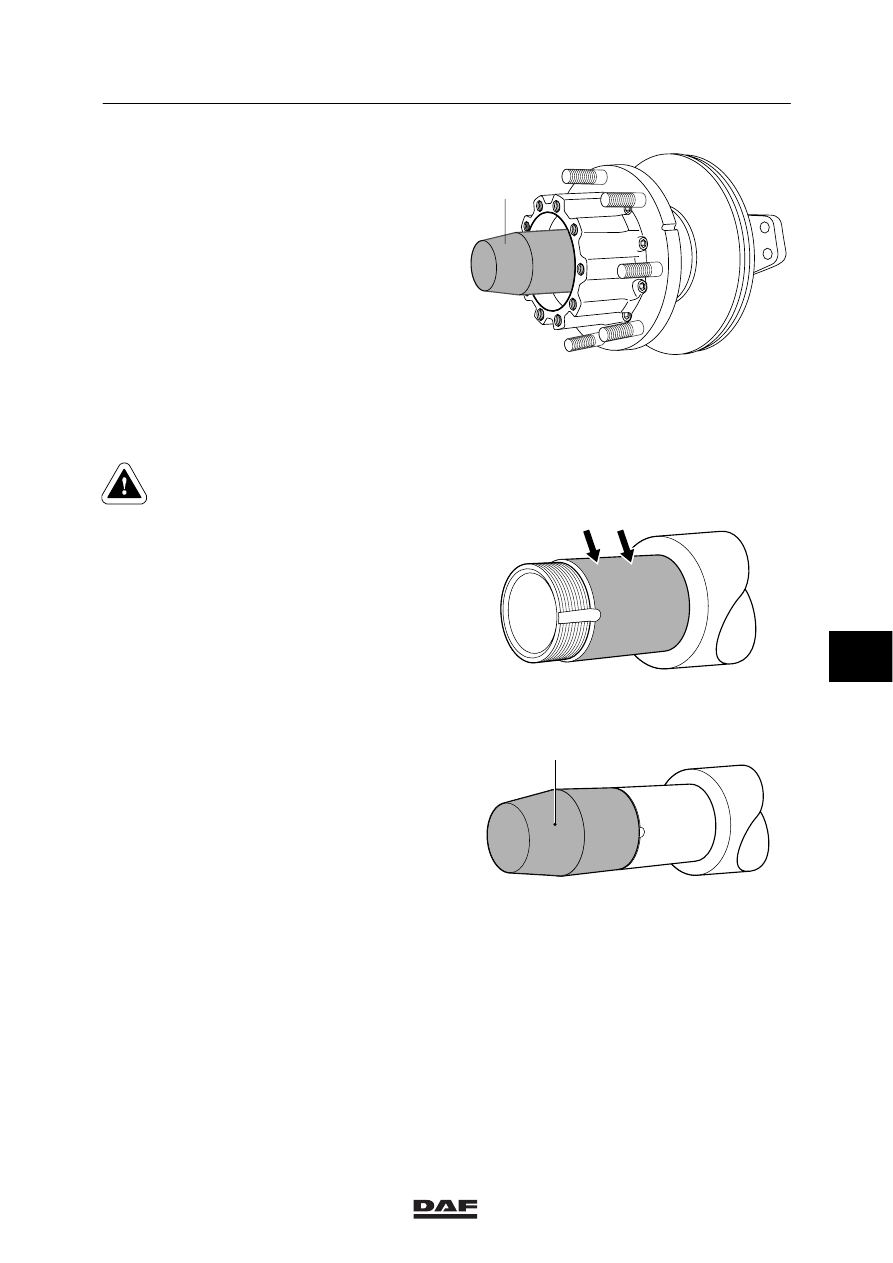

Installing wheel hub
1.

Check the wheel-speed sensor ring and the
oil seals in the wheel hub for damage.

2.

Check the axle journal screw thread
carefully for damage.

You must never fit a wheel hub on
an axle journal with damaged screw
thread.

A

A8 00 389

3.

Apply a thin and even layer of the specified
anti-corrosion agent to the axle journal. See
main group “Technical data”.

Note:
Do not apply too much anti-corrosion agent
to the axle journal. When installing the
wheel hub, the excess anti-corrosion agent
will collect at the backside of the wheel hub.
When the vehicle is used in daily operation,
this anti-corrosion agent can leak out so
that it looks as if the oil seal leaks.

A8 00 390

4.

Install the guide sleeve (A), special tool
(DAF No. 1329490), on the axle journal.

5.

Attach the wheel hub securely to a movable
lifting device.

6.

Position the wheel hub exactly in front of
the axle journal using the movable lifting
device. Slide the wheel hub onto the axle
journal.
Take care that the wheel hub does not rest
on the guide sleeve (A) as the latter is not
strong enough to take the weight of the
wheel hub.

A8 00 397

A

7

ᓻ 200313

8

SINGLE REAR AXLE 10.26

Removal and installation

LF45/55 series

4-4

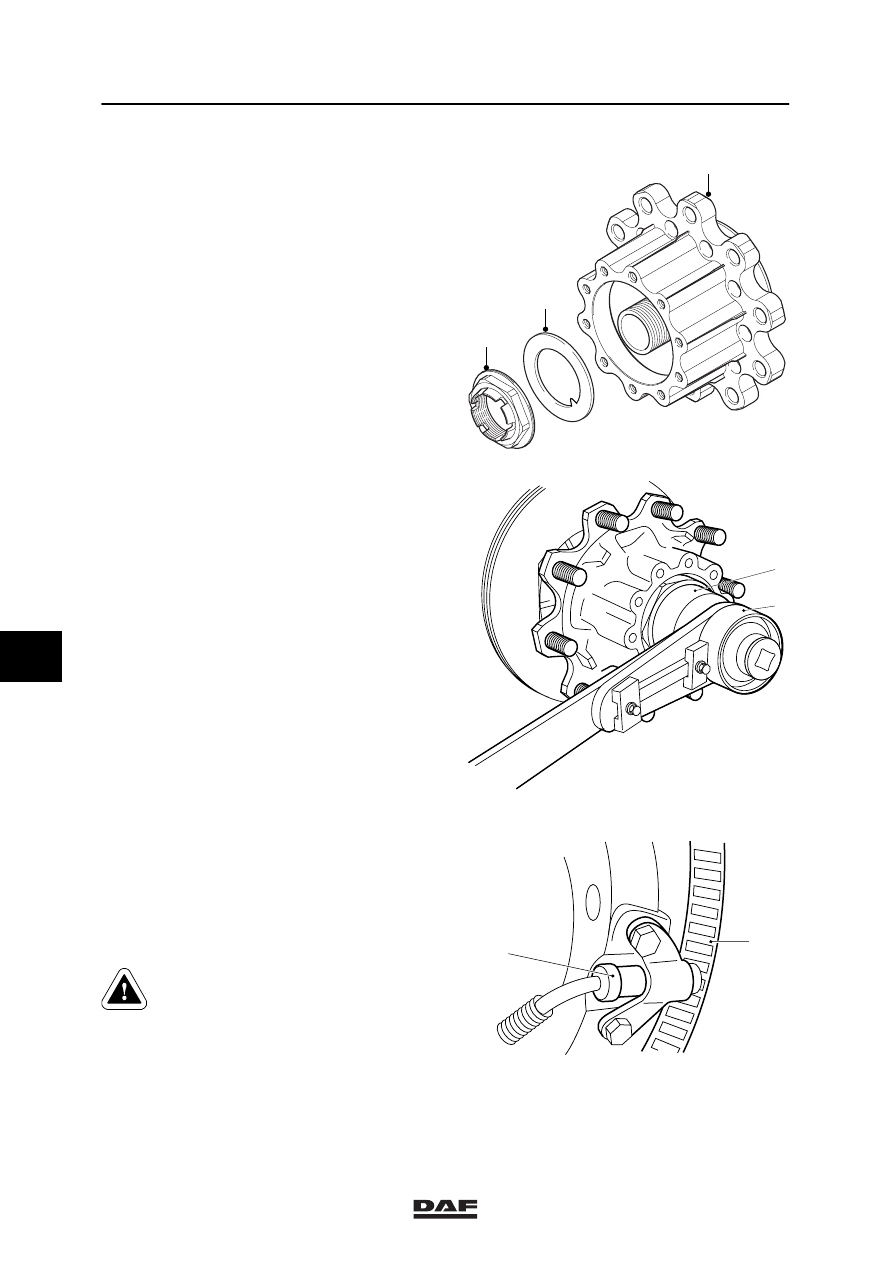

7.

Fit the thrust washer (2).

8.

Replace the hub nut (1). Apply a few drops
of oil to the abutting surface of the hub nut.
Fit the hub nut.

3

2

1

A8 00 376

9.

Tighten the hub nut in the specified manner.
See main group “Technical data”. Use
special tool (A) (DAF No. 0535266) and a
torque amplifier (B) to do so.

B

A

A8 00 355

10. Press the wheel-speed sensor (1) against

the sensor ring (2).
When the vehicle is being driven, the air
gap between the sensor and the sensor ring
is adjusted automatically.
If the sensor is stuck, remove, clean and
refit it.

Never tap the sensor with a
hammer. This may damage both the
sensor and the sensor ring.

A8 00 379

1

2

7

ᓻ 200313

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 10.26

4-5

11. Fit the stub axle.

12. Fit the brake caliper.

13. Put the wheels back on.

14. Check the ABS system for proper

operation.

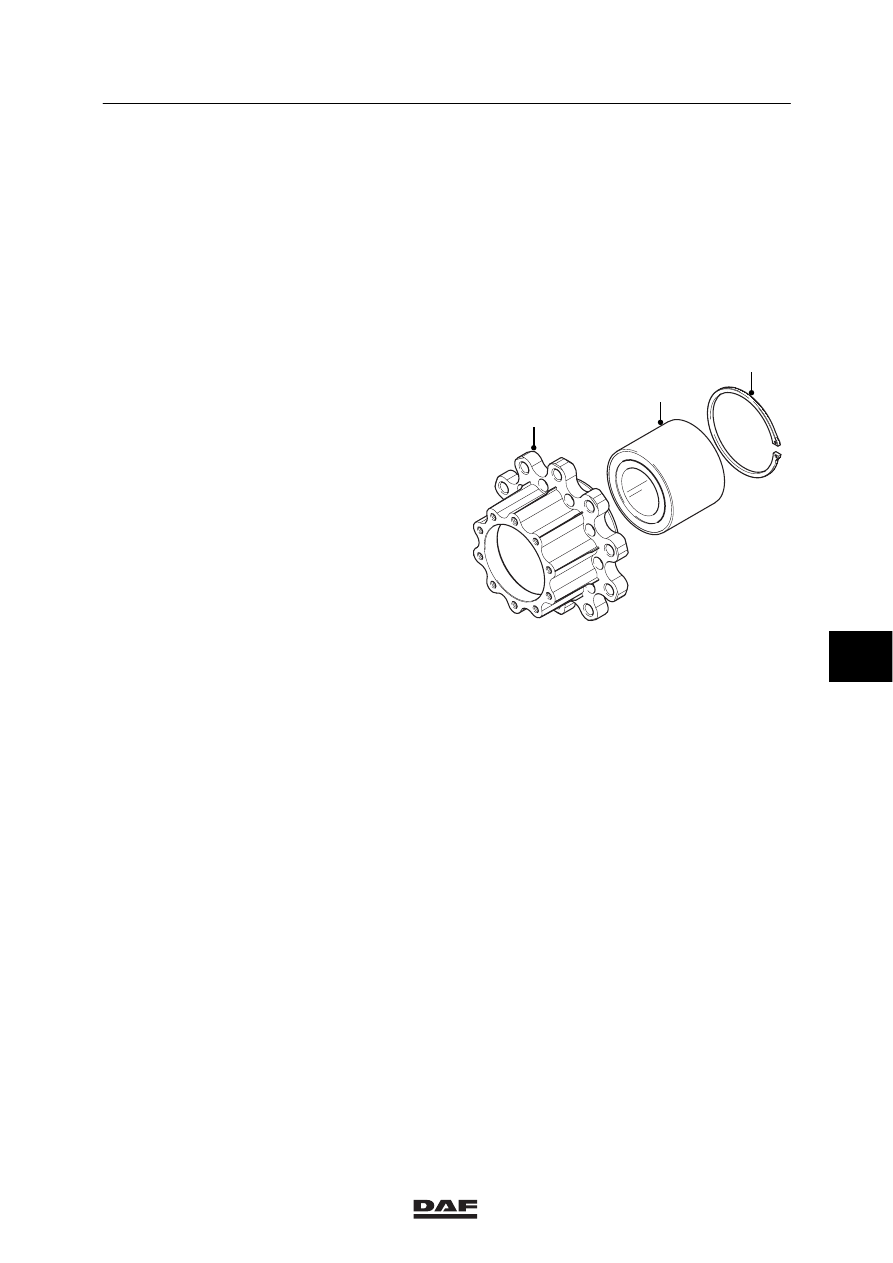

4.3 REMOVAL AND INSTALLATION, COMPACT BEARING

Removing compact bearing
1.

Remove the wheel hub (1).

2.

Remove the spring washer (3).

3.

Remove the compact bearing (2) from the
wheel hub using a press.

Installing compact bearing
1.

Fit the compact bearing (2) to the wheel
hub (1) using a press.

2.

Fit the spring washer (3).

3.

Install the wheel hub.

3

1

2

A8 00 377

7

ᓻ 200313

8

SINGLE REAR AXLE 10.26

Removal and installation

LF45/55 series

4-6

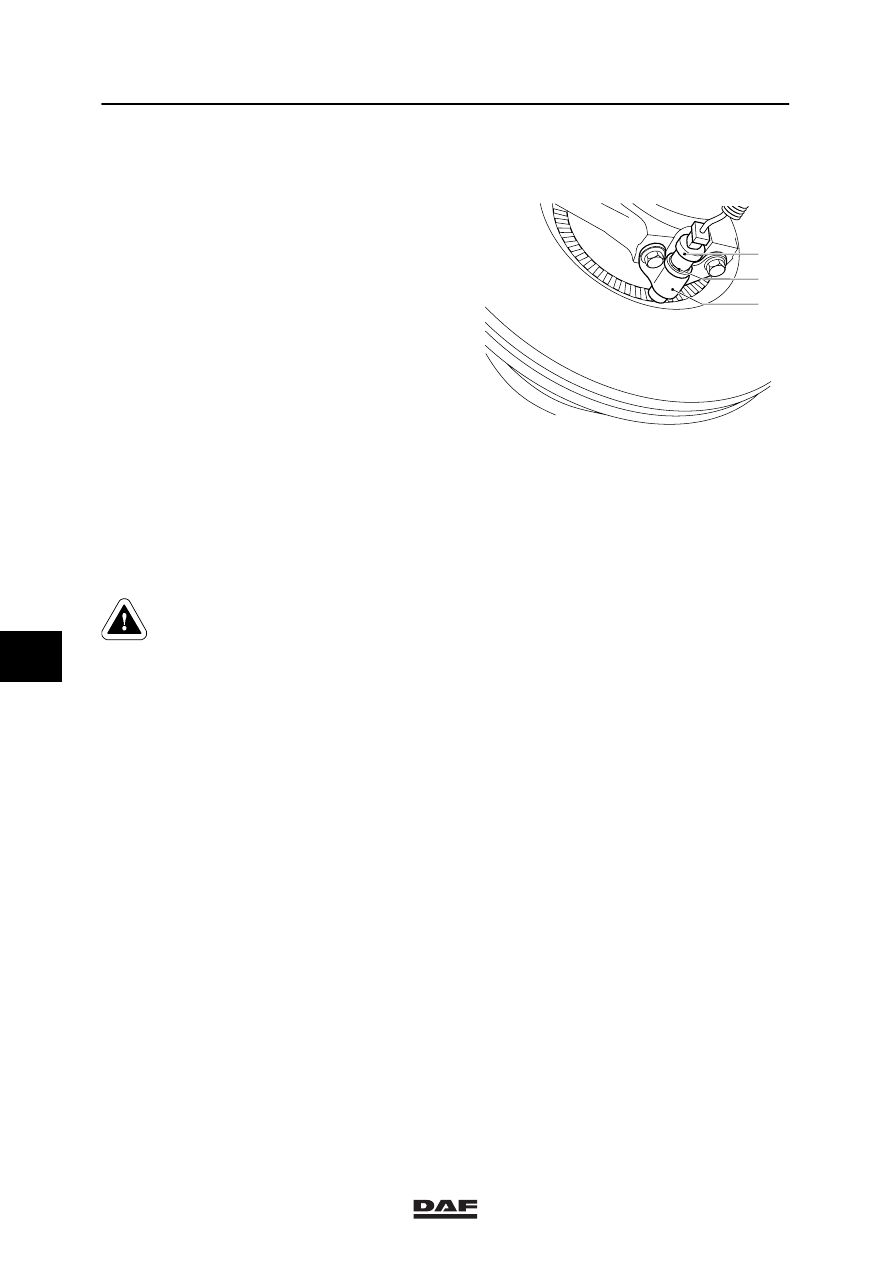

4.4 REMOVAL AND INSTALLATION, WHEEL-SPEED SENSOR

Removing the wheel-speed sensor
1.

Remove the wheel-speed sensor (1) from
the holder (3).

2.

Cut the clamping strips attaching the cable.

3.

Unplug the connector and remove the
wheel-speed sensor.

Installing the wheel-speed sensor
1.

Clean the wheel-speed sensor (1) and the
clamping sleeve (2). If necessary, replace
the clamping sleeve (2).

2.

Apply the specified anti-corrosion agent to
the circumference of the wheel-speed
sensor (1). See main group “Technical
data”.

3.

Fit the wheel-speed sensor (1) in the holder
(3). Press it against the sensor ring
manually.
While the vehicle is being driven, the air
gap between the sensor and the sensor ring
is adjusted automatically.

Never tap the sensor with a
hammer. This may damage both the
sensor and the sensor ring.

4.

Fit the connector and secure the cable with
clamping strips.

5.

Check the ABS system for proper
operation.

A8 00 435

2

3

1

7
