3. INSPECTION AND ADJUSTMENT

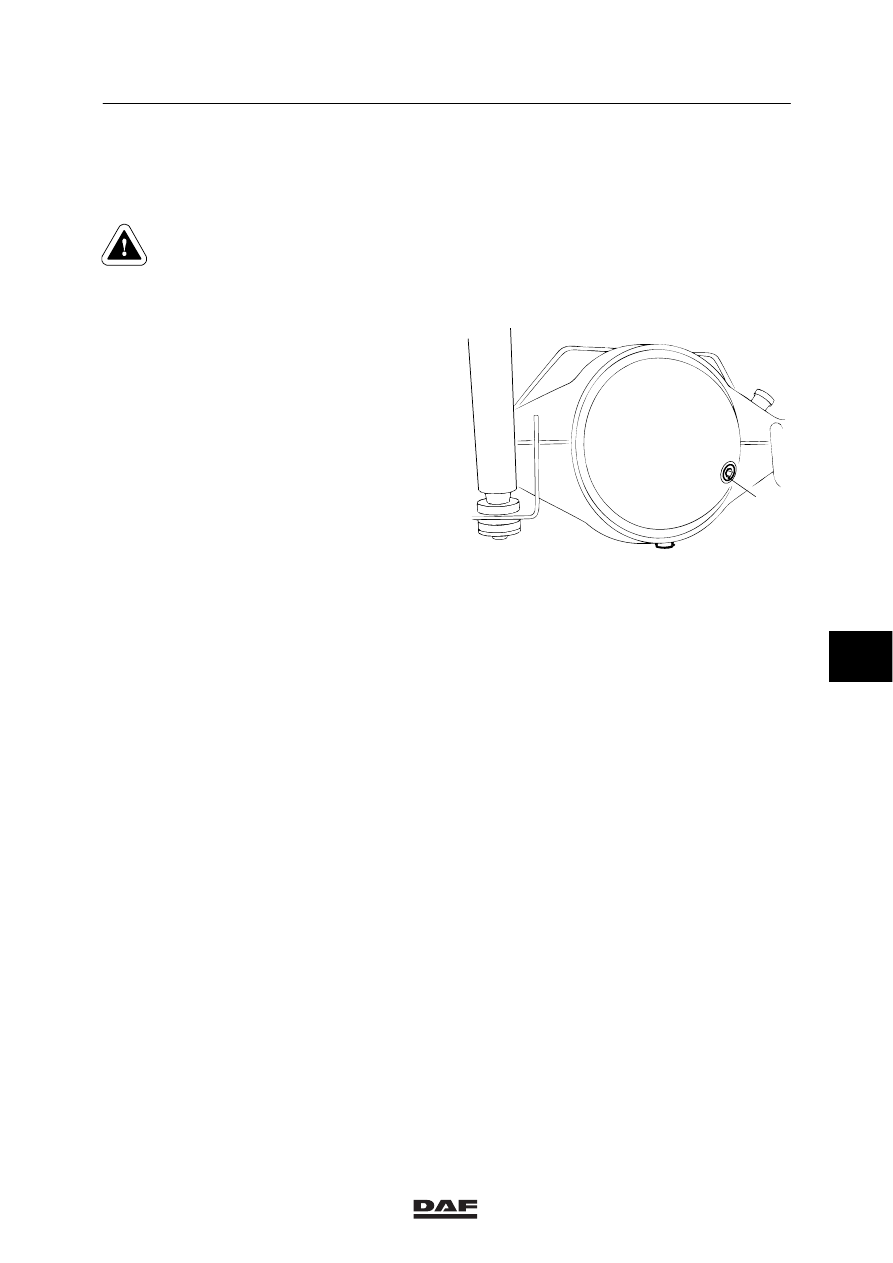

3.1 INSPECTING DIFFERENTIAL OIL LEVEL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

1.

Position the vehicle on a level surface.

2.

Remove the level check/filler plug (1). The
oil level must reach the level check/filler
opening (1).

3.

Apply sealant to the plug. Secure the plug.

1

A8 00 375

3.2 CHECKING OPERATION OF DIFFERENTIAL LOCK

1.

Jack up the rear axle and support it on
stands.

2.

Bring the air system to operating pressure.

3.

Engage the differential lock. The warning
indicator in the cab should now be
activated.

4.

Check whether there is a “rigid” connection
between the driven wheels.

5.

Disengage the differential lock. The warning
indicator must no longer be activated and
the “rigid” connection between the driven
wheels should be interrupted.

7

ᓻ 200313

8

SINGLE REAR AXLE 10.26

Inspection and adjustment

LF45/55 series

3-2

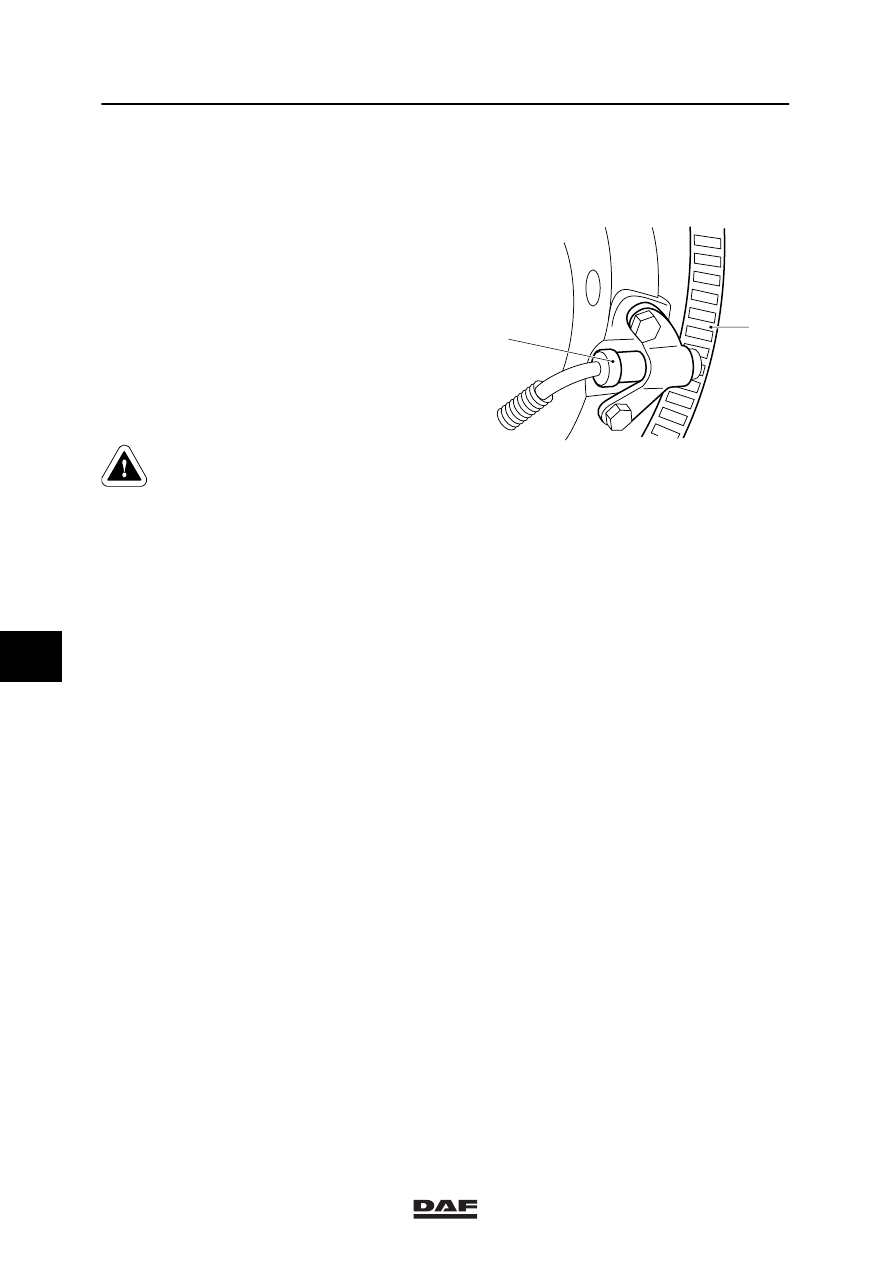

3.3 INSPECTION, WHEEL-SPEED SENSOR RING

1.

Remove the wheel hub.

2.

Check the sensor ring (2) for deposits.
Special attention should be paid to deposits
between the teeth of the sensor ring.
Clean the sensor ring if necessary.

3.

Check the sensor ring (2) for damage. Even
the slightest damage may cause a failure.
If necessary, replace the wheel hub.

4.

Check the sensor (1) for smooth operation.
If necessary, clean the sensor (1) and
re-apply the specified anti-corrosion agent.
See main group “Technical data”.

Never tap the sensor with a
hammer. This may damage both the
sensor and the sensor ring.

5.

Check the ABS system for proper
operation.

A8 00 379

1

2

7

ᓻ 200313

8

LF45/55 series

Removal and installation

SINGLE REAR AXLE 10.26

4-1

4. REMOVAL AND INSTALLATION

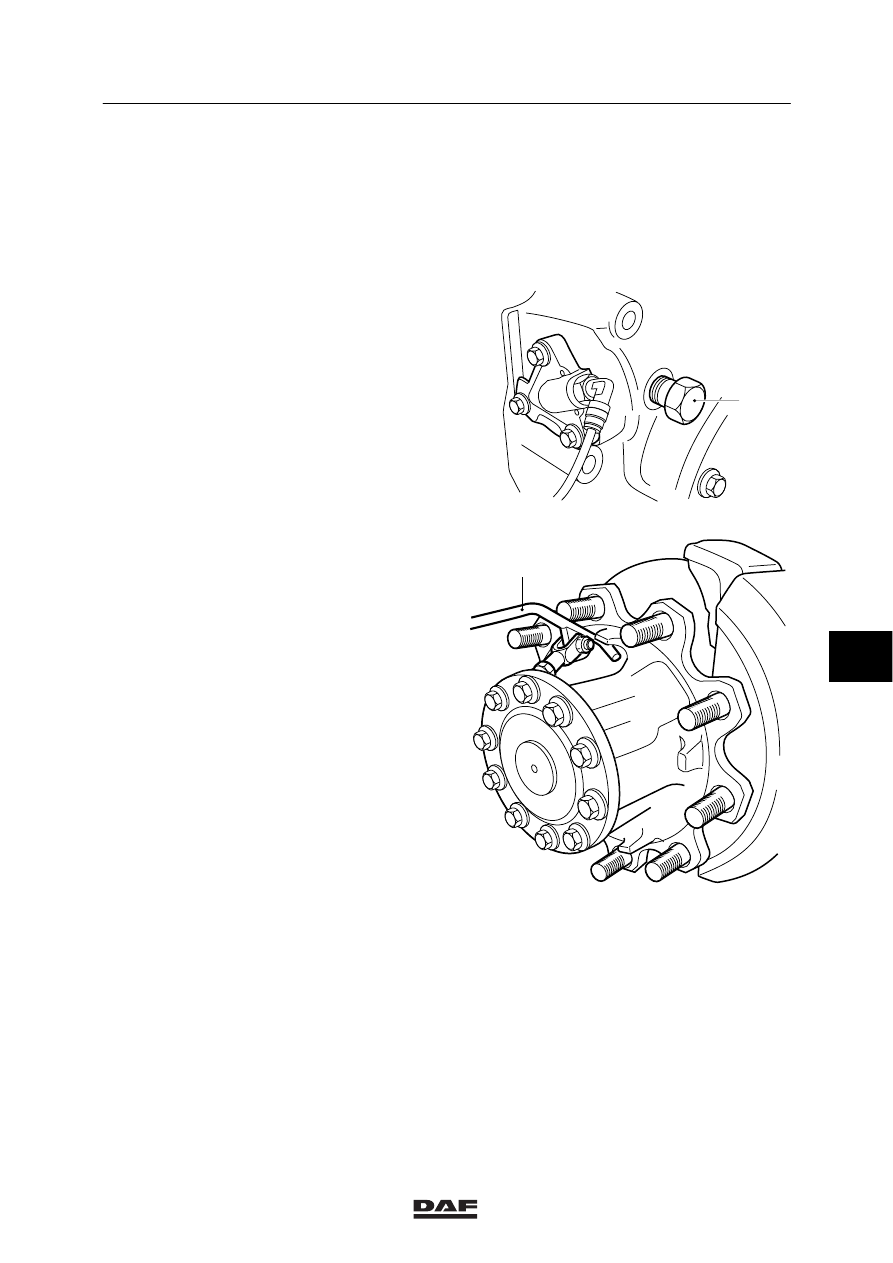

4.1 REMOVAL AND INSTALLATION, STUB AXLES

Removing stub axles
1.

Jack up the rear axle and support it on
stands.

2.

Engage the differential lock. Check that the
axle is blocked. Replace the switch by the
special tool (DAF No. 1329447), see (A).
This is to prevent the selector sleeve from
falling into the differential when removing
the stub axle.

A8 00 396

A

3.

Remove the stub axle attachment bolts.

4.

Remove the stub axle using special tool
(DAF No. 0694980), if required, see (B), or
with a copper punch.
When the stub axle comes loose, a small
amount of oil may leak out. Collect this oil.

Installing stub axles
1.

Clean the mating surfaces of the stub axle
flange and wheel hub.

2.

Apply the specified sealant to the mating
surface of the stub axle flange. See main
group “Technical data”.

3.

Fit the stub axle. Tighten the stub axle
attachment bolts to the specified tightening
torque. See main group “Technical data”.

4.

Engage the differential lock and remove the
special tool from the differential lock. Install
the switch.

B

A8 00 382

7

ᓻ 200313

8

SINGLE REAR AXLE 10.26

Removal and installation

LF45/55 series

4-2

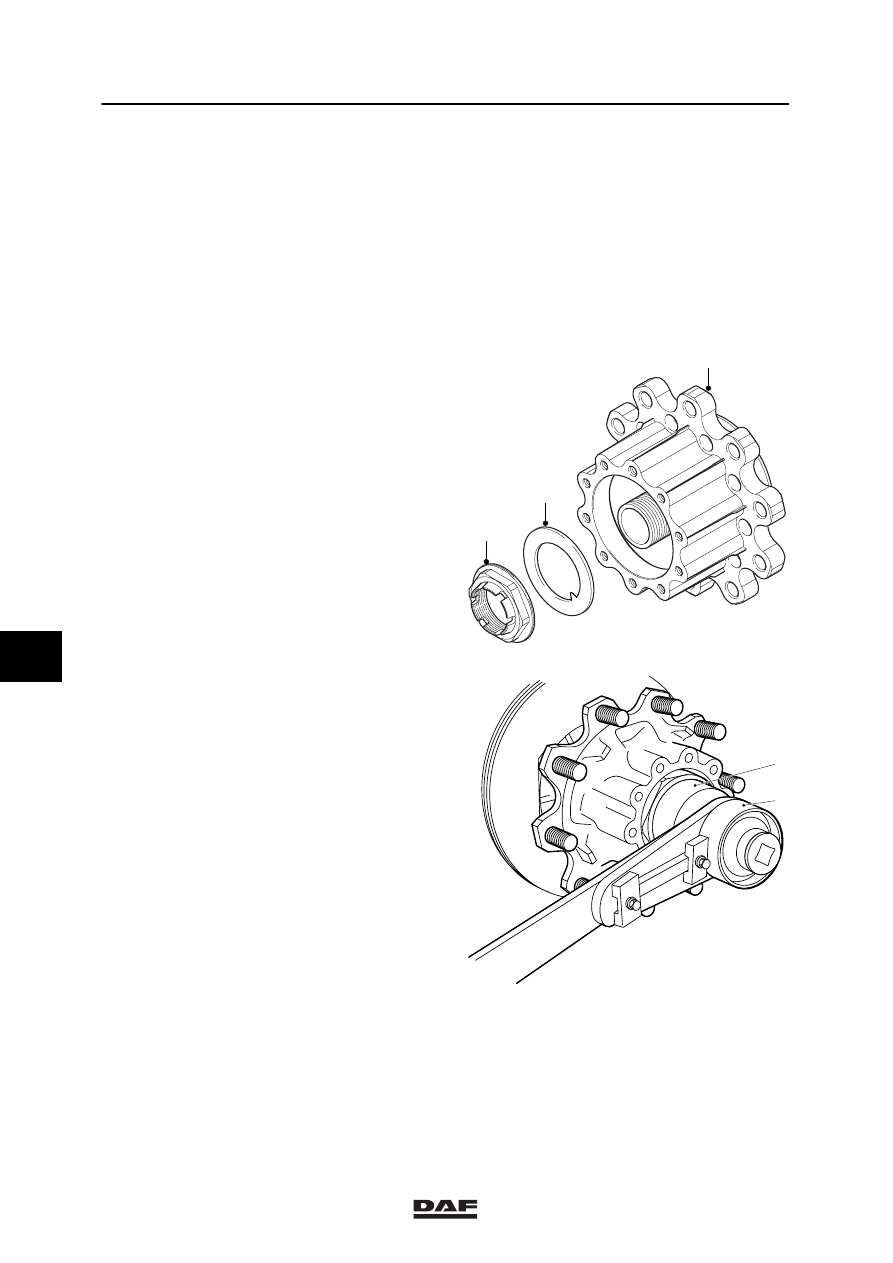

4.2 REMOVAL AND INSTALLATION, WHEEL HUB

Removing wheel hub
1.

Jack up the rear axle and support it on
stands.

2.

Remove the wheels.

3.

Remove the brake caliper.

4.

Remove the stub axle.

5.

Remove the hub nut (1) using special tool
(A) (DAF No. 0535266) and a torque
amplifier (B).

6.

Remove the thrust washer (2).

3

2

1

A8 00 376

B

A

A8 00 355
