5. DRAINING AND FILLING

5.1 DRAINING AND FILLING, DIFFERENTIAL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the differential
1.

Position the vehicle on a level surface.

2.

Place a suitable tray beneath the differential
to collect the oil.

3.

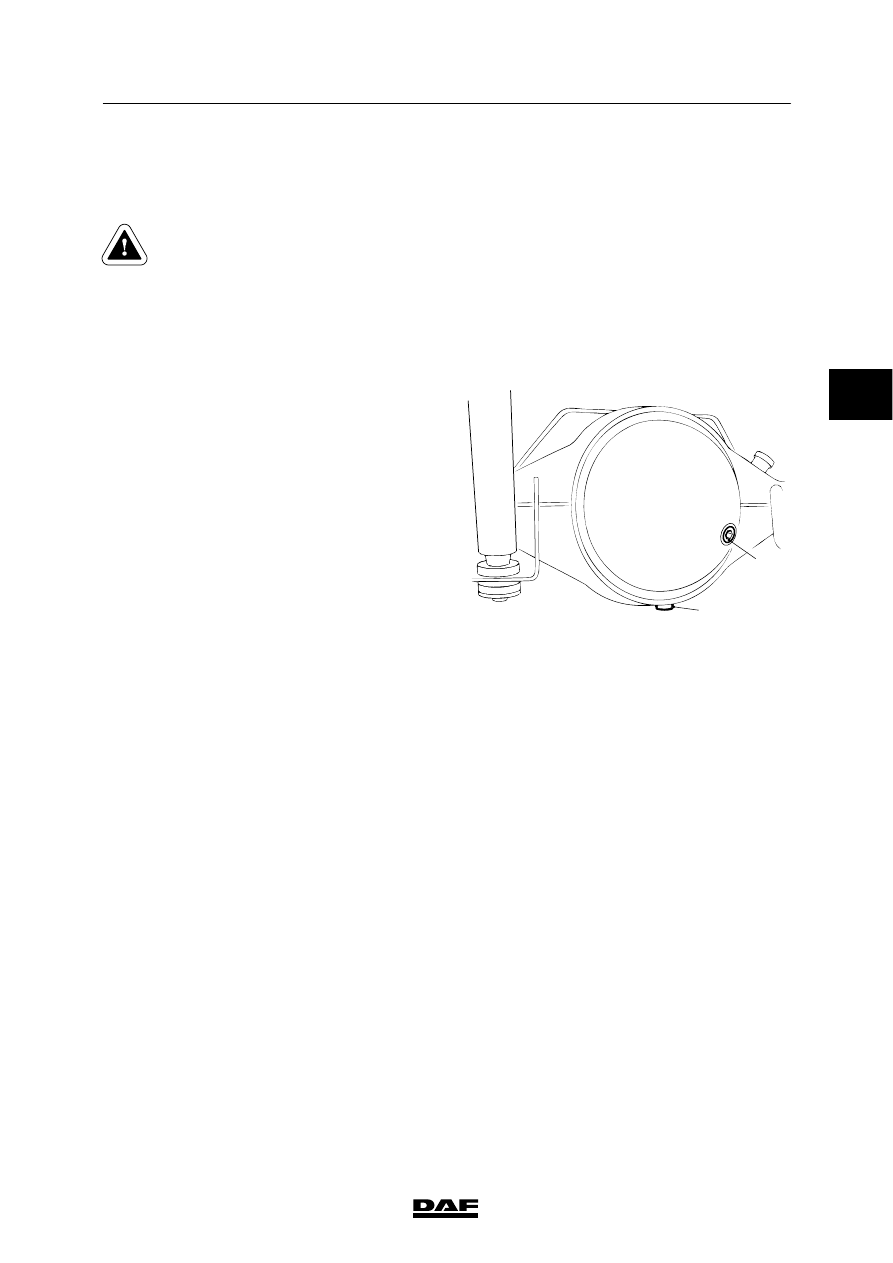

Remove the drain plug (1) and the level
check/filler plug (2). Drain the oil.

4.

Apply sealant to the screw thread of the
drain plug (1). Install the drain plug (1) and
tighten it to the specified tightening torque.
See main group “Technical data”.

Filling the differential
1.

Fill the differential via the level check/filler
plug (2) with the specified and correct
quantity of oil. See main group “Technical
data”.

2.

Check the oil level after 5 minutes; it should
reach up to the level check/filler plug (2).

3.

Apply sealant to the screw thread of the
level check/filler plug (2). Fit the level
check/filler plug (2).

1

2

A8 00 370

ᓻ 200313

3

8

SINGLE REAR AXLE 5.12

Draining and filling

LF45/55 series

5-2

5.2 DRAINING AND FILLING, WHEEL HUBS

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Note:
The design of the hub and the location of the
drain/filler plug may differ from the illustration,
depending on the version.

Draining wheel hub
1.

Position the vehicle on a level surface.

2.

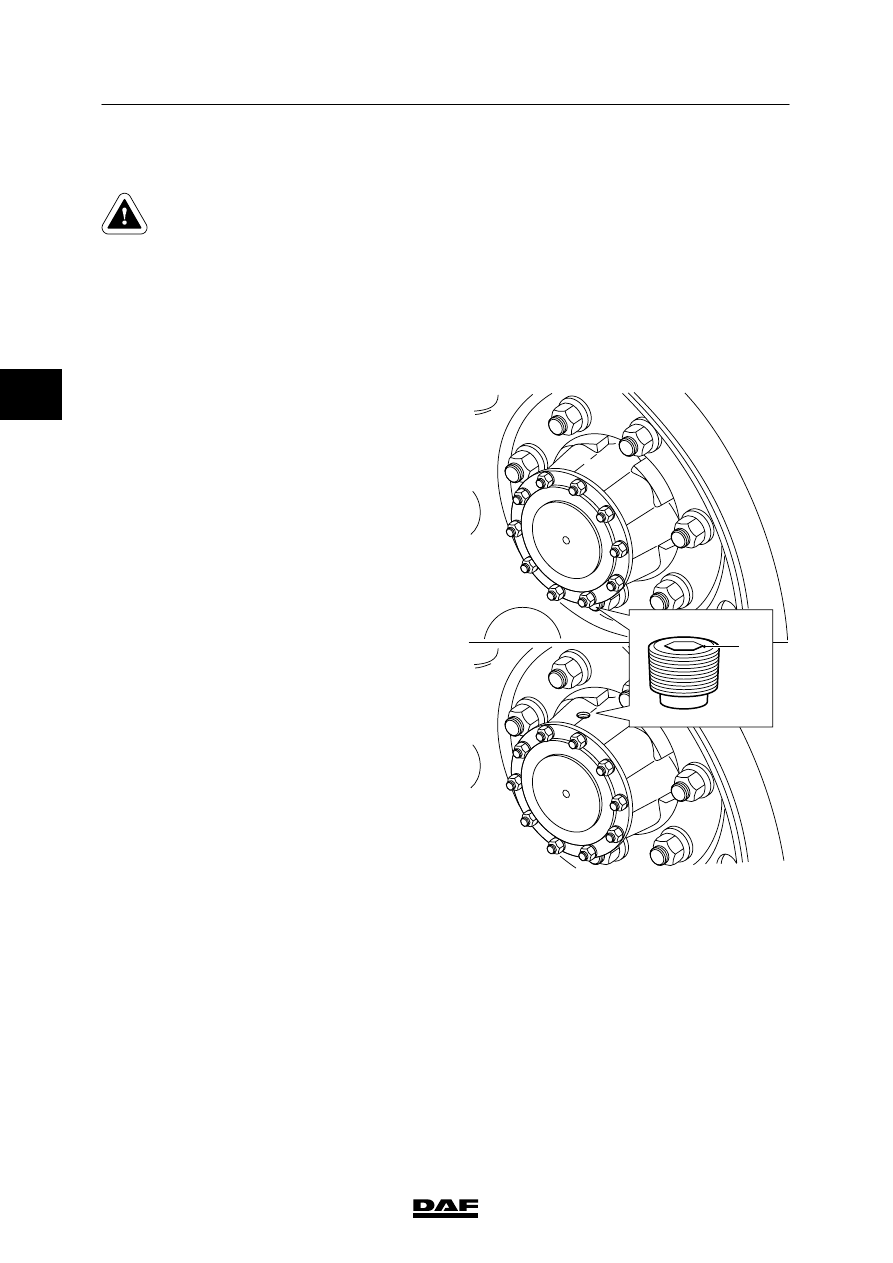

Position the wheels in such a way that the
oil drain/filler plug (1) is at the bottom.

3.

Place a suitable tray under the hub to
collect the oil. Remove the oil drain/filler
plug (1).

4.

Drain the oil and let the oil leak out of the
hub.

Filling wheel hub
1.

Position the wheels in such a way that the
oil drain/filler plug (1) is at the top.

2.

Fill the wheel hub with the specified and
correct quantity of oil. See main group
“Technical data”.

3.

Apply sealant to the screw thread of the oil
drain/filler plug (1). Fit the oil drain/filler plug
(1) into the hub.

1

A8 00 369

ᓻ 200313

3
