DAF LF45, LF55 Series. Manual - part 527

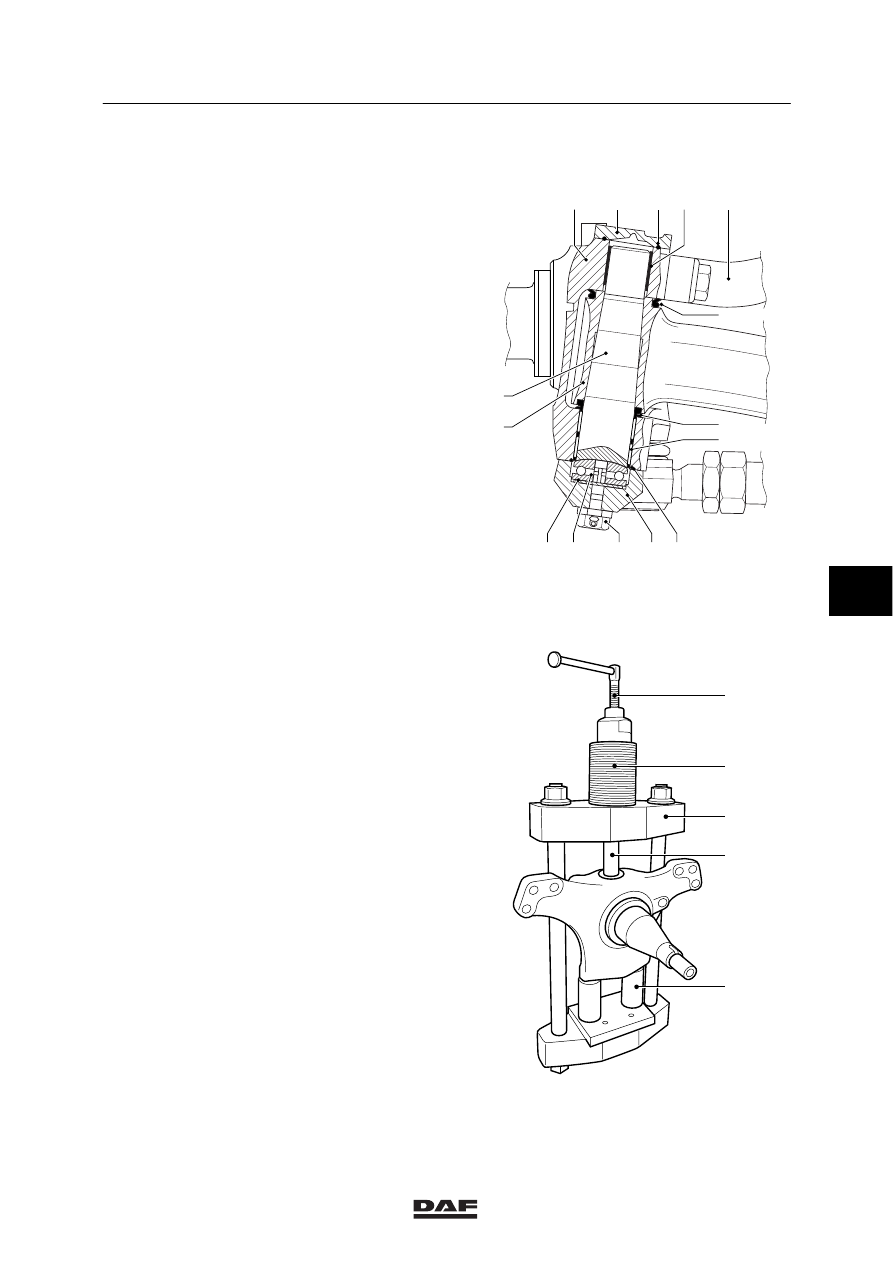

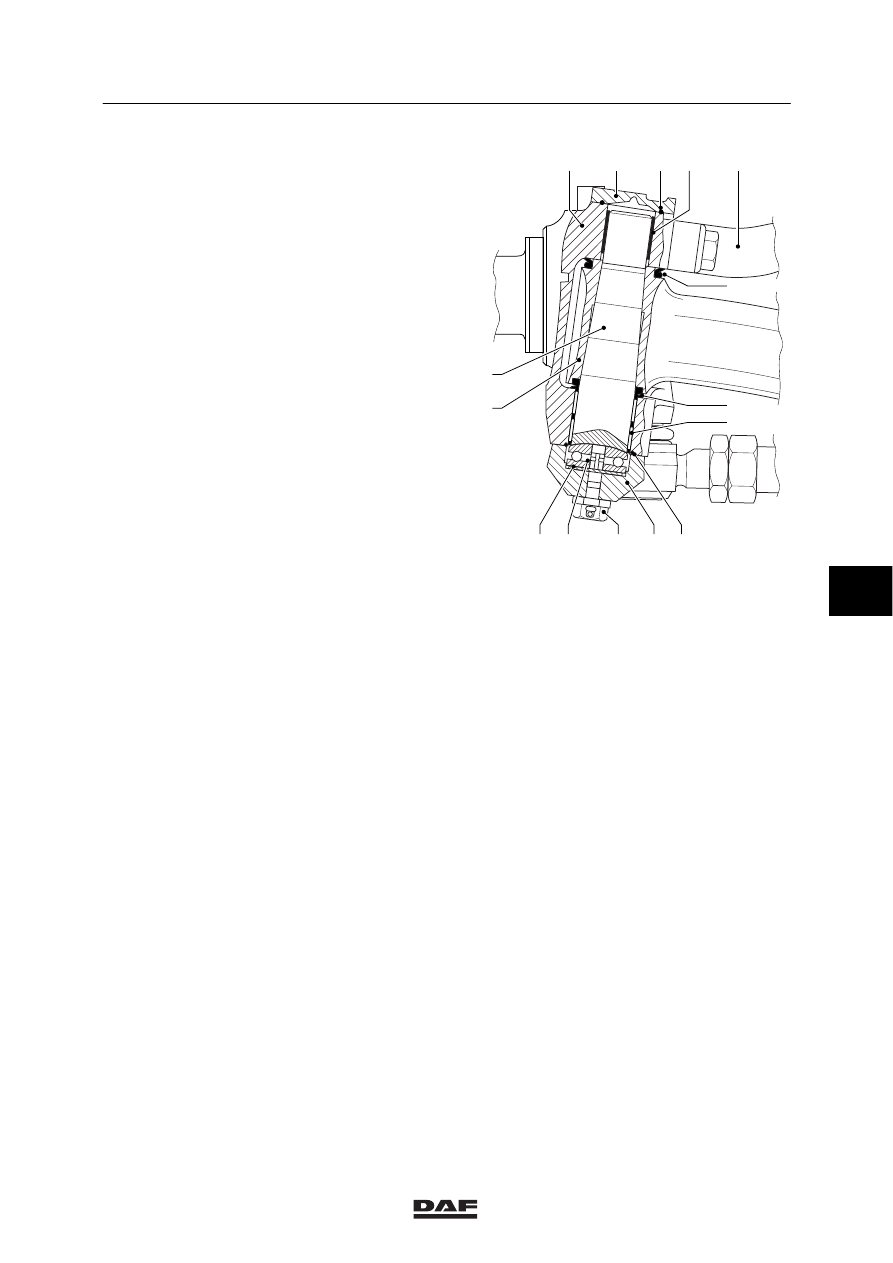

7

LF45/55 series

Removal and installation

FRONT AXLE, F36/F48

3-15

3.11 REMOVAL AND INSTALLATION OF SWIVEL AXLE

Removing swivel axle
1.

Remove the hub.

2.

If applicable, take the steering rod out of the
steering-rod arm (5).

3.

Remove the top cover (2).

4.

Remove the bottom cover (10). Take the
two adjusting bushes out of the bottom
cover.

5.

Take the O-ring (9) out of the swivel
axle (1).

1

2

3

4

5

6

7
8

9

10

11

12

13

14

15

S7 00 882

6.

Remove the king pin using a copper punch.
If the king pin does not come loose, follow
the procedure below:

-

Screw the hydraulic puller (B), special
tool (DAF no. 0535891), into the king
pin puller (C), special tool
(DAF no. 0694767).

-

Fit the centring plate (E), special tool
(DAF no. 1310489) to the bottom plate
of the king pin puller.

-

Fit the long pin (D) in the hydraulic
puller (B).

-

Fit the king pin puller assembly to the
swivel axle. Centre the king pin puller
on the underside using the adjusting
bushes in the swivel axle.

-

Screw out the spindle (A) of the
hydraulic puller (B) as far as possible.

-

Use a spanner to screw the hydraulic
puller (B) into the king pin puller (C) as
far as possible.

S7 00 888

A

B

D

E

C

6

ᓻ 200322

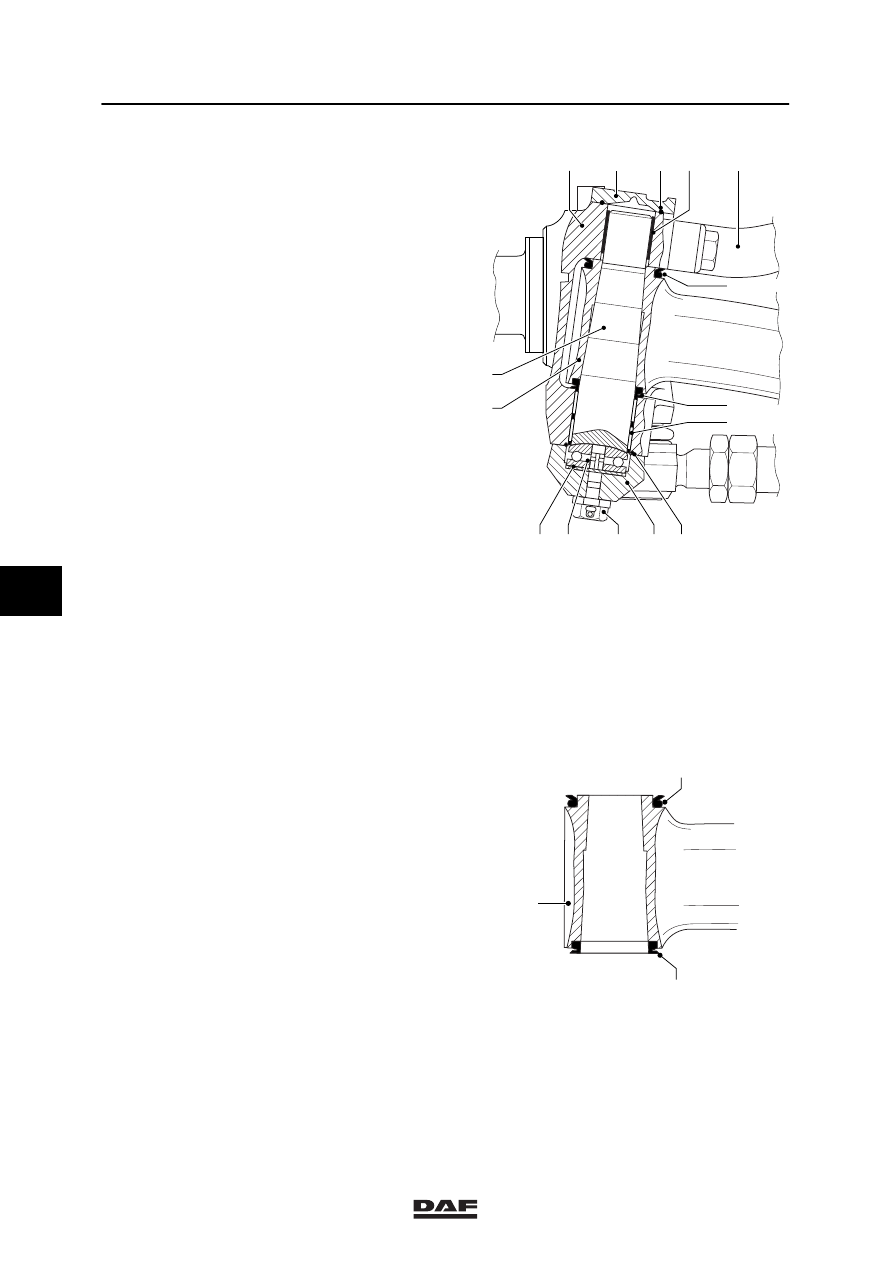

7

FRONT AXLE, F36/F48

Removal and installation

LF45/55 series

3-16

-

Screw the spindle (A) in until the king
pin (15) is released.

-

If the king pin (15) is not released when
the spindle (A) has been fully screwed
in, the spindle (A) should be completely
unscrewed again and the hydraulic
puller (B) screwed further into the king
pin puller (C). Then screw in the
spindle (A) again.

Note:
Ensure, on the F48 front axle, that the
needles do not fall out of the needle
bearing (8).

7.

Take the swivel axle (1) off the axle end
(14).

8.

Take the sealing rings (6 and 7) off the axle
end (14).

9.

Take the thrust bearing (12) and the
adjusting rings (13) off the bottom cover (2).

Installing swivel axle
1.

Clean all parts.

2.

Check the bearing bushes (4 and 8) on the
F36 front axle or the bearing bush (4) and
the needle bearing (8) on the F48 front axle
for wear. Replace if necessary.

3.

Check the thrust bearing (12) for wear.
Replace if necessary.

4.

Check the king pin (15) for damage and
wear and replace, if necessary.

1

2

3

4

5

6

7
8

9

10

11

12

13

14

15

S7 00 882

5.

Fit new sealing rings (6 and 7) to the axle
end (14). Fit the sealing rings in the position
illustrated.

6

7

14

S7 00 570

6

ᓻ 200322

7

LF45/55 series

Removal and installation

FRONT AXLE, F36/F48

3-17

6.

Apply grease to the bearing bushes/needle
bearing (4 and 8).

7.

Fit the swivel axle (1) to the axle end (14).

8.

Fit the king pin (15)

9.

Tap the king pin (15) gently with a copper
punch to keep the axle end (14) in place.

10. Fit the adjusting bushes in the bottom

cover.

11. Fit the thrust bearing (12) in the bottom

cover (10) without grease together with the
adjusting ring (13).

12. Fit the bottom cover (10) to the swivel axle

(1). Tighten the attachment bolts (11).

13. Adjust the swivel axle play, see “Inspection

and adjustment”.

14. If applicable, fit the steering rod in the

steering shaft (5).

15. Thoroughly lubricate the swivel axle while it

is unloaded.

16. Fit the hub.

1

2

3

4

5

6

7
8

9

10

11

12

13

14

15

S7 00 882

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Removal and installation

LF45/55 series

3-18

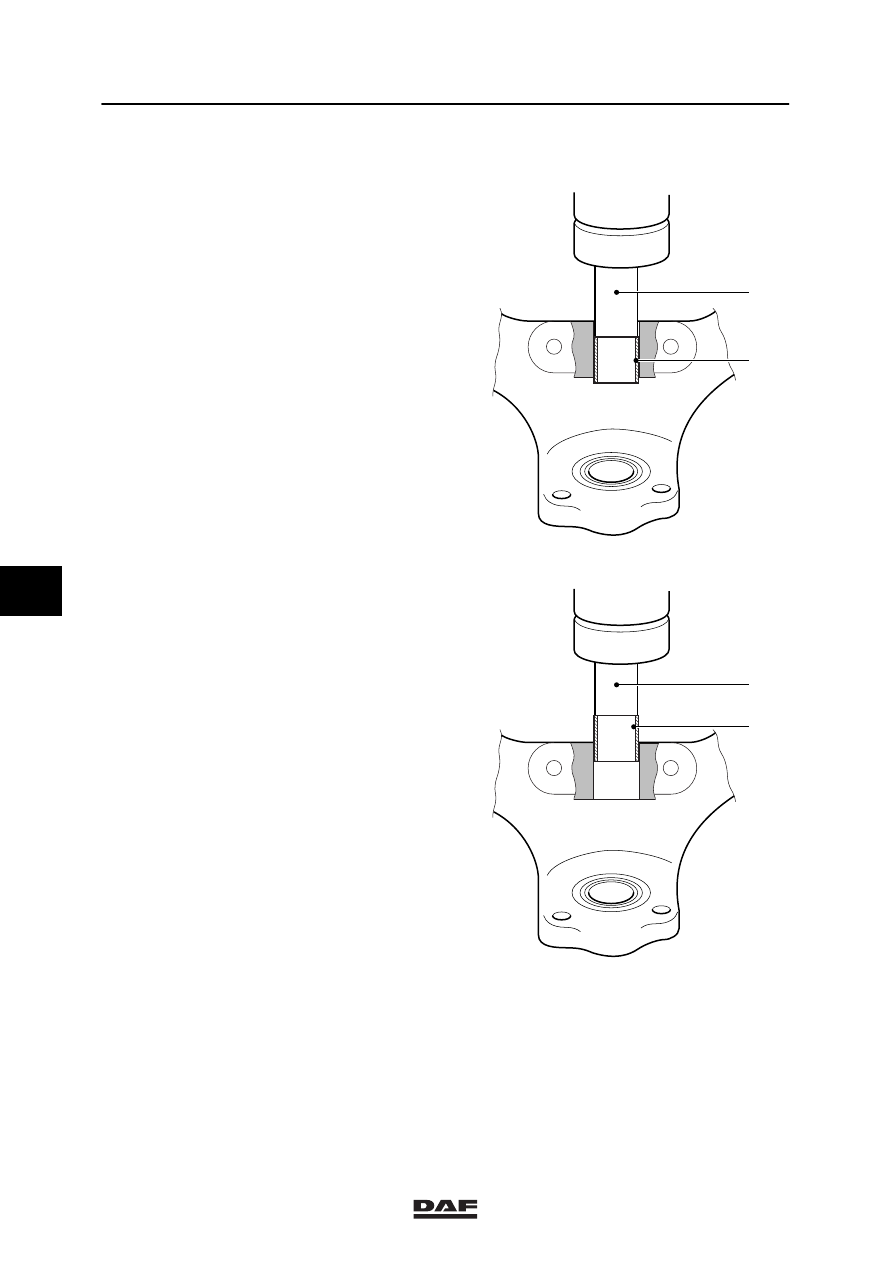

3.12 REMOVAL AND INSTALLATION OF BEARING BUSHES, F36 FRONT AXLE

Removing bearing bushes, F36 front axle
1.

Take the swivel axle off the axle end.

2.

Position the swivel axle underneath a
suitable press with the top bearing bush
facing upwards.

3.

Fit the special tool (DAF no. 1453123C) (1)
to the bearing bush (2) and force the
bearing bush out of the swivel axle.

4.

Turn the swivel axle around and fit the
special tool (DAF no. 1453123A) to the
bottom bearing bush. Force the bearing
bush out of the swivel axle.

5.

Clean the swivel axle.

S7 00 889

1

2

Installing bearing bushes, F36 front axle
1.

Fit the top bearing bush (2) to the special
tool (DAF no. 1453123D) (1).

2.

Press the bearing bush (2) into the swivel
axle until the special tool (1) abuts.

3.

Apply plenty of grease to the bearing
bush (2).

4.

Turn the swivel axle around.

5.

Fit the bottom bearing bush to the special
tool (DAF no. 1453123B).

6.

Press the bearing bush into the swivel axle
until the special tool abuts.

7.

Apply plenty of grease to the bearing bush.

8.

Fit the swivel axle to the axle end.

S7 00 890

1

2

6

ᓻ 200322
