7

LF45/55 series

Draining, filling and bleeding

STEERING GEAR, GENERAL

4-3

4.

Top up the steering oil to the top mark on
the dipstick.

5.

Repeat points 3 and 4 until the steering oil
level no longer decreases.

6.

Jack up the steerable axle until the wheels
are clear of the floor.

7.

Start the engine and, with the engine idling,
slowly turn the steering wheel (approx. a

1

/

2

turn per second) to anticlockwise and
clockwise until the maximum wheel
deflection is reached. Continue this until the
oil level no longer decreases.
Note the steering oil level.

8.

Run the engine at idling speed for another 2
minutes. Do not touch the steering wheel
during these 2 minutes.

9.

Check the steering oil level when the engine
is running and, if necessary, top up to the
top mark on the dipstick.

10. Stop the engine. The steering oil level must

not rise more than 2 cm above the max.
mark (A in drawing). If the steering oil level
rises by more than 2 cm, there is still air in
the system.

11. Put the filler cap on the reservoir again and

lower the axle.

12. Inspect the pipe connections for leaks.

13. Take a test drive. Check the steering oil

level again and check the pipe connections
for leaks.

Max.

Min.

A

max. 2 cm

S7 00 023

ᓻ 200322

2

7

STEERING GEAR, GENERAL

Draining, filling and bleeding

LF45/55 series

4-4

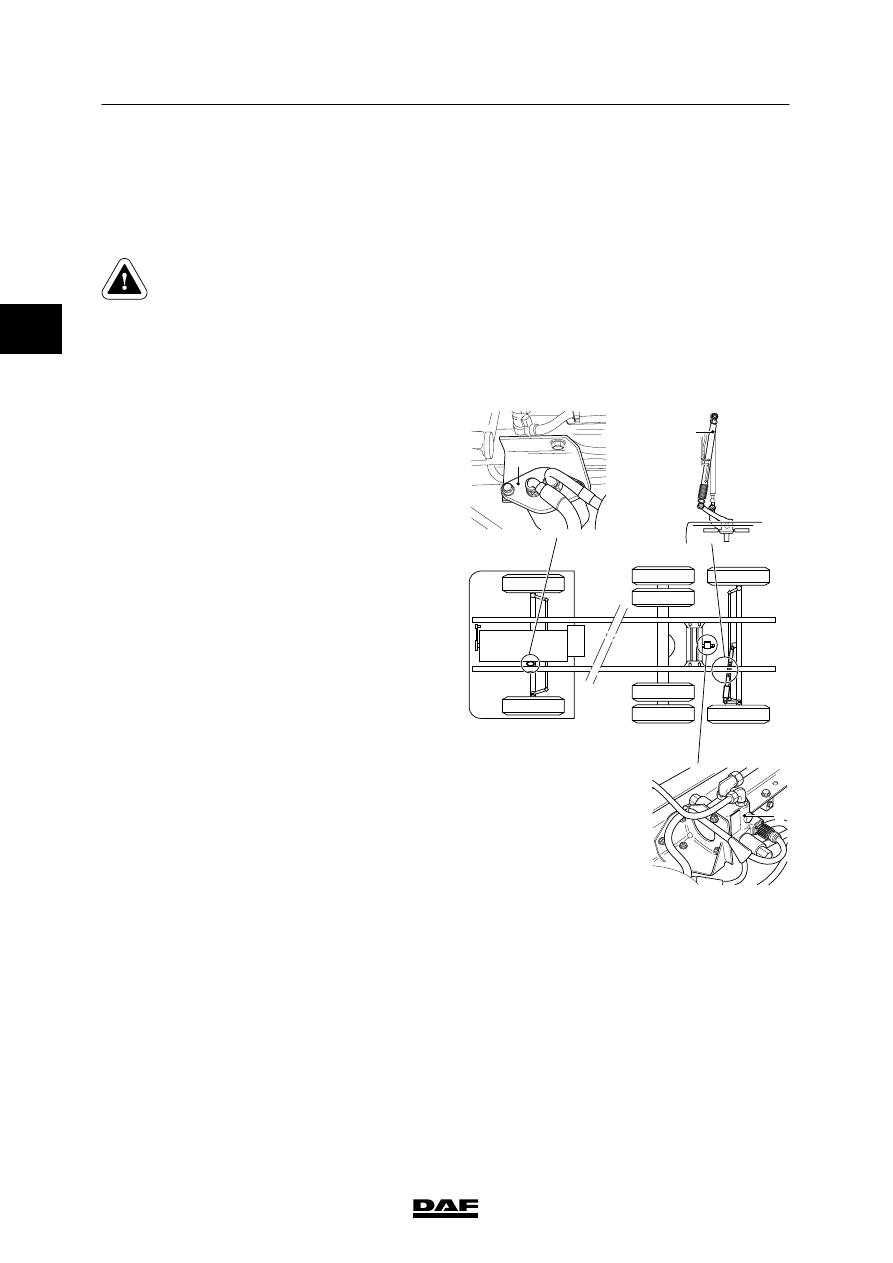

4.2 DRAINING, FILLING AND BLEEDING STEERING GEAR, VERSION WITH

STEERED TRAILING SWIVEL AXLE

Draining steering gear, version with steered
trailing swivel axle

Drained steering oil may not be
re-used. Store this hydraulic oil
separately from other drained oils
and have the oil collected by an
authorised waste-removal company.

1.

Jack up the trailing axle and support the
axle on stands.

2.

Place suitable trays beneath the
high-pressure filter (1), the steering cylinder
(2) and the valve block (3).

3.

Clean the steering oil reservoir and the
surrounding area.

4.

Take the filter element out of the steering oil
reservoir.

5.

Clean the housing and the surrounding area
of the high-pressure filter. Remove the
high-pressure filter.

S7 00 801

1

3

2

ᓻ 200322

2

7

LF45/55 series

Draining, filling and bleeding

STEERING GEAR, GENERAL

4-5

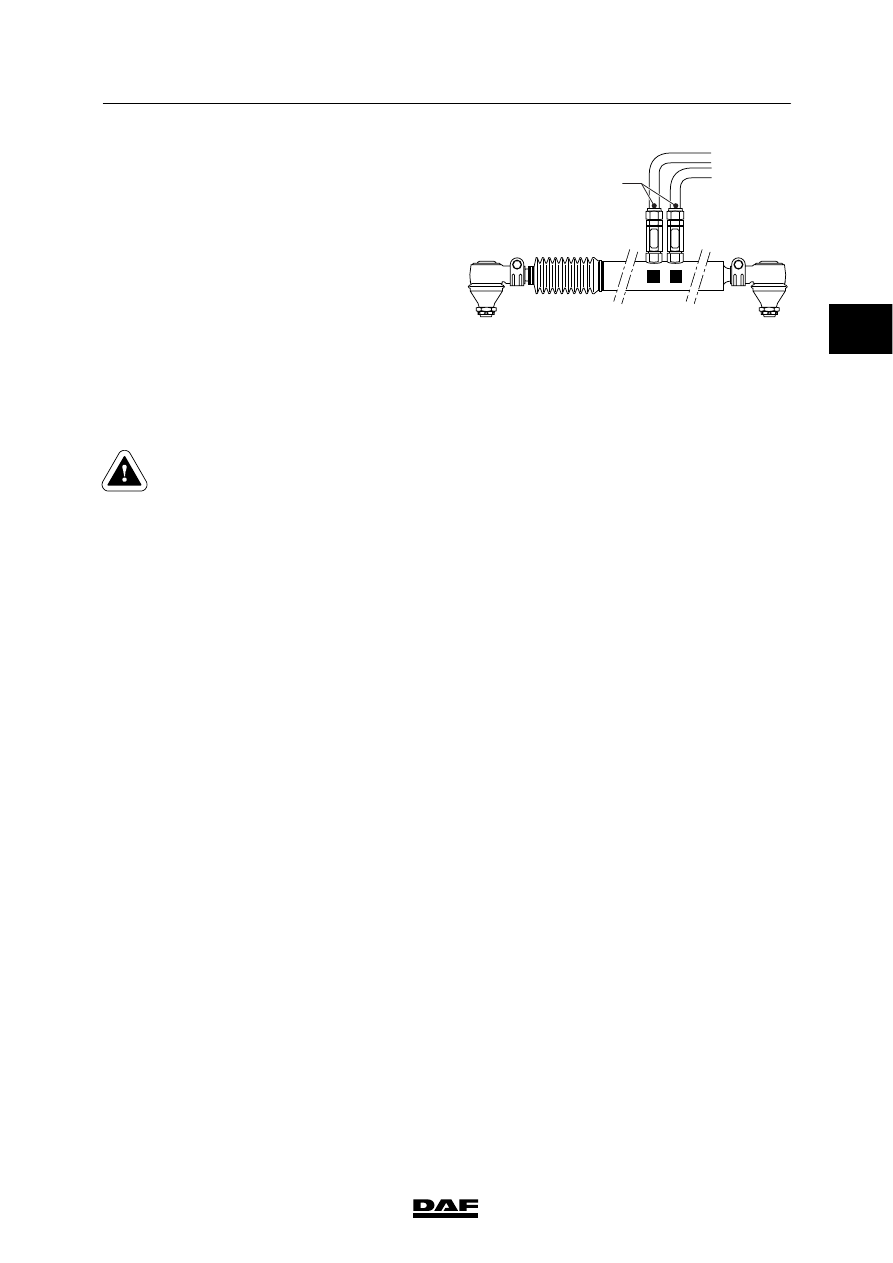

6.

Mark the position of the pipes on the
damper valve (1) and take the pipes off the
damper valves.

7.

If necessary, mark the position of the
damper valves and remove the damper
valves.

8.

Manually swivel the trailing axle a few times
so that the steering oil is gently released
from the steering cylinder.

9.

Check the sealing rings of the damper
valves for wear and damage. Replace if
necessary.

S7 00 800

B

 25 bar

A

 33 bar

A

B

1

10. Attach the damper valves in their correct

position on the steering cylinder.

The position of the damper valves
must not be changed under any
circumstances. Changing the
damper valves affects the vehicle’s
handling and steering
characteristics.

11. Using the marks made previously, attach

the pipes to the damper valves.

12. Fit a new high-pressure filter.

13. Fit a new filter element in the steering oil

reservoir.

Filling steering gear, version with steered
trailing swivel axle
1.

Fill the reservoir to the top with clean oil
which complies with the specifications. Wait
a little while and then fill the reservoir to the
top again.

2.

Crank the engine for approx. 2 seconds
using the starter motor. Make sure that the
reservoir stays filled. Stop cranking
immediately if the oil level becomes too low.
Top up the steering oil.

3.

Crank the engine for approx. 10 seconds
using the starter motor. Make sure that the
reservoir stays filled. Stop cranking
immediately if the oil level becomes too low.

ᓻ 200322

2

7

STEERING GEAR, GENERAL

Draining, filling and bleeding

LF45/55 series

4-6

4.

Top up the steering oil to the top mark on
the dipstick.

5.

Repeat points 3 and 4 until the steering oil
level no longer decreases.

Make sure that during filling and
bleeding the reservoir always
remains filled with oil in order to
prevent the pump from drawing in
air which would cause foaming in
the oil.

6.

Bleed the steering gear.

Bleeding steering gear, version with steered
trailing swivel axle
1.

Gently turn the steering wheel in both
directions when the level in the reservoir is
dropping only slightly or stops dropping
altogether.

Note:
System failures can occur as a result of
even slight movements of the steering
wheel. The yellow warning will then be
visible on the DIP and the trailing axle will
no longer steer.
If a failure occurs, switch the vehicle ignition
off and then on again.

2.

Check the steering oil level and let the
engine run idle for a few minutes.

3.

Gently turn the steering wheel in both
directions and check the oil level. Top up oil
if necessary.

4.

Make a test run and check the steering oil
level. Top up oil if necessary.

Note:
Any foaming that occurred during bleeding
should have disappeared after the test run.
