7

LF45/55 series

Inspection and adjustment

STEERING GEAR, GENERAL

3-7

Bringing the steering oil up to the test
temperature
1.

Set the engine speed to 1200 - 1400 rpm.

2.

Slowly close the valve (4), until the pressure
gauge (10) indicates a pressure of 50 bar.

3.

Wait until the temperature gauge (11)
indicates a value of 50

_C.

4.

Now open the valve (4) completely.

Inspecting steering gear using the test case

Note:
-

Check the steering oil temperature regularly
while taking measurements. Warm up the
steering oil as specified.

-

If an incorrect value is found during the
measurements, the cause should be traced
and rectified before carrying out the next
measurement.

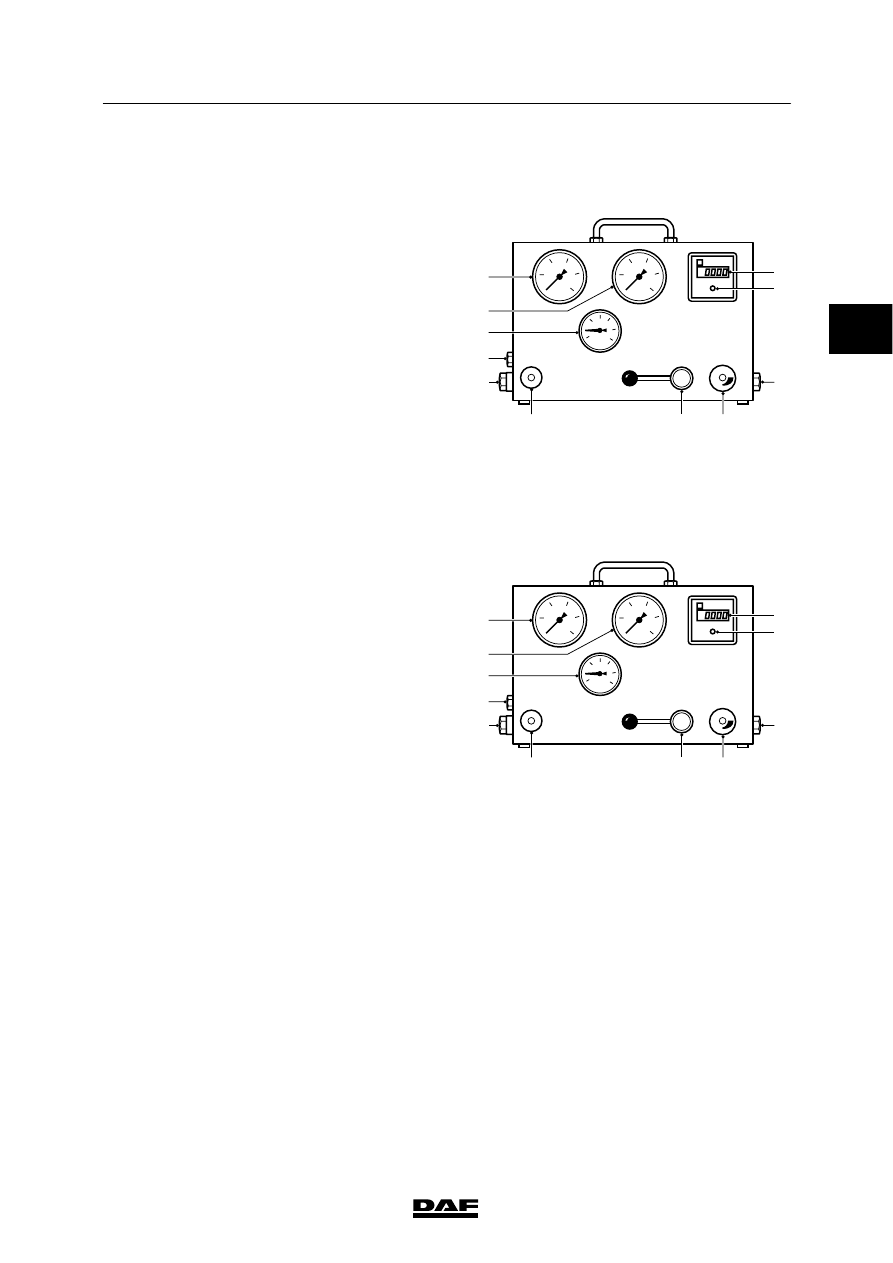

Measuring the circulation pressure
1.

Run the engine at idling speed.

50

100

150

200

250

5

10

15

20

25

  9

7
8

2

4

6

5

10
11

  1
  3

S7 00 020

2.

Open the valve (4) fully.

3.

The circulation pressure is indicated on the
pressure gauge (9). Compare the reading
with the maximum permitted value, see
“Technical data”.

Checking front axle bearings
1.

Run the engine at idling speed.

2.

Check whether the valve (4) is fully opened.

3.

Turn the steering wheel carefully from the
central position to both maximum wheel
deflections.

4.

Check whether the required pressure rises
evenly.

50

100

150

200

250

5

10

15

20

25

  9

7
8

2

4

6

5

10
11

  1
  3

S7 00 020

2

ᓻ 200322

7

STEERING GEAR, GENERAL

Inspection and adjustment

LF45/55 series

3-8

Testing the maximum system pressure
1.

Run the engine at idling speed.

2.

Turn the steering gear. Fit a 15 mm filler
piece, special tool (DAF no. 0535996),
between the adjusting bolt or the axle stop
on the swivel axle and axle housing stop.

Be careful when fitting the 15 mm
filler piece between the adjusting
bolt or the axle stop on the swivel
axle and the axle stop, as there is a
danger of limbs getting trapped.

S7 00 598

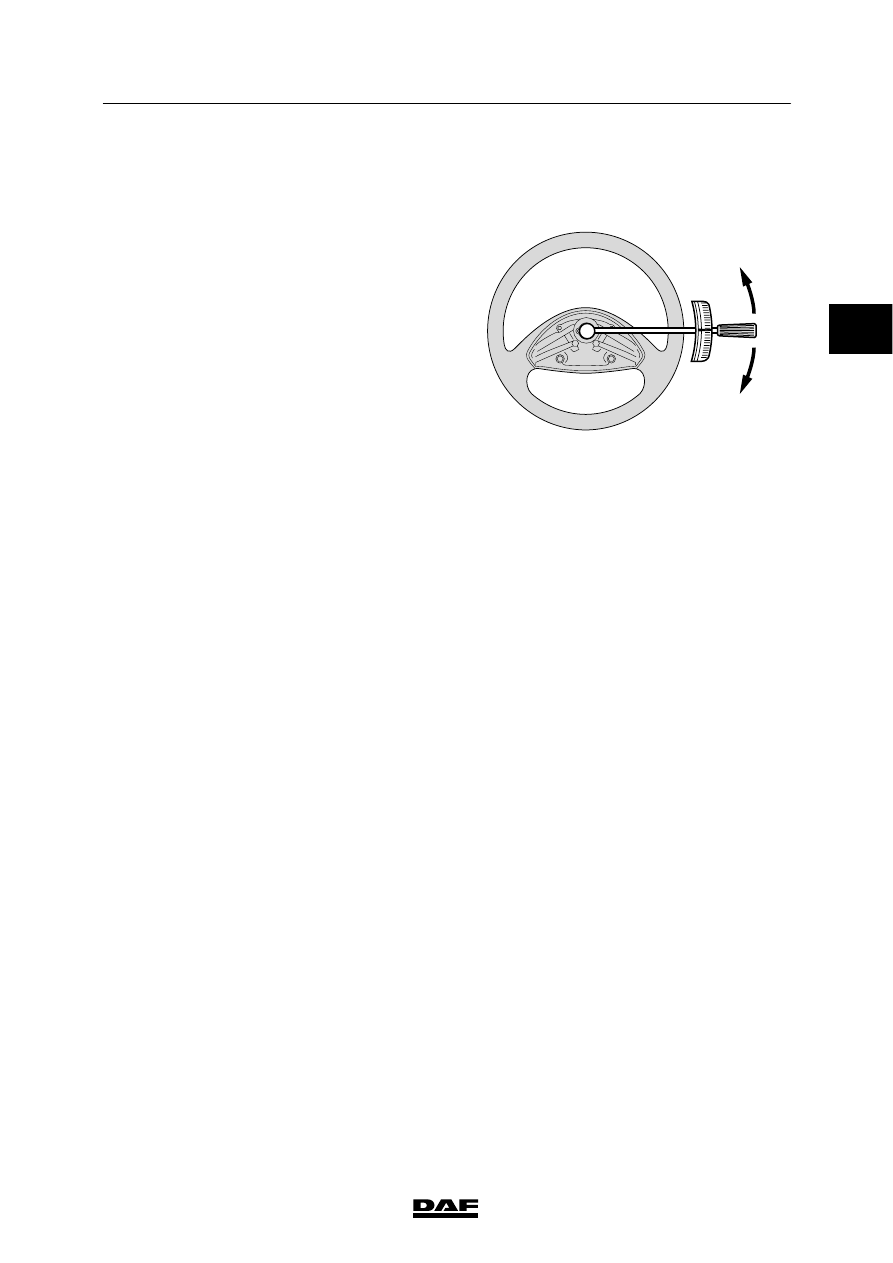

3.

Fit a torque wrench with a dial to the
steering wheel attachment bolt. Tighten the
bolt to a tightening torque of 45 Nm on the
torque wrench.

45Nm

45Nm

S7 00 611

4.

Take the pressure reading on the pressure
gauge (10) (the maximum pressure must
not be maintained for more than 5
seconds). Compare the reading with the
specified value, see “Technical data”.

5.

Repeat the measurement using the 15 mm
filler piece at the other end of the front axle.

50

100

150

200

250

5

10

15

20

25

  9

7
8

2

4

6

5

10
11

  1
  3

S7 00 020

2

ᓻ 200322

7

LF45/55 series

Inspection and adjustment

STEERING GEAR, GENERAL

3-9

Testing the final limiting pressure
1.

Turn the steering gear to maximum lock.

2.

Set the engine speed at 1200 - 1400 rpm.

3.

Fit a torque wrench with a dial to the
steering wheel attachment bolt. Tighten the
bolt to a tightening torque of 45 Nm on the
torque wrench.

4.

Read the final limiting pressure off the
pressure gauge (10).

5.

Compare the reading with the specified
value, see “Technical data”.

6.

Carry out the measurement on the other
end of the axle.

Testing the maximum pump pressure
1.

Check whether the pressure-limiting valve
(6) is set at the correct pressure.

2.

While the engine is at idling speed, slowly
close the valve (4) until the maximum
pressure is reached on the gauge (10). The
maximum pressure may only be maintained
for 5 seconds. Otherwise the internal pump
components will become too hot. This
would result in premature wear in the pump.
The pressure is limited to 150 bar by the
pressure-limiting valve built into the test
equipment case.

Note:
Never turn the steering wheel when the
valve (4) is closed. The peak pressures
could damage the pump or the test case.

3.

Open the valve (4).

4.

Compare the reading with the specified
value, see “Technical data”.

45Nm

45Nm

S7 00 611

2

ᓻ 200322

7

STEERING GEAR, GENERAL

Inspection and adjustment

LF45/55 series

3-10

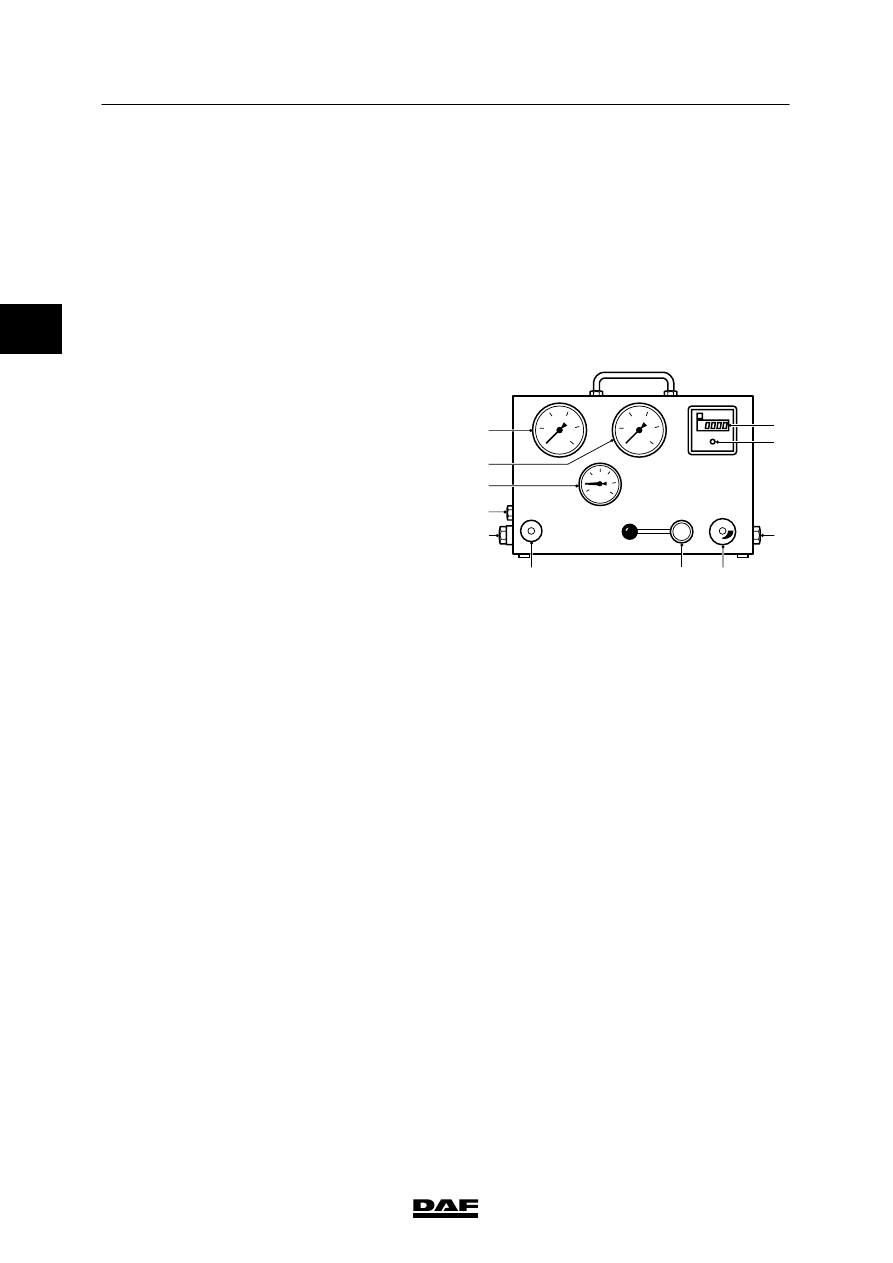

Testing the pump output
1.

Activate the output meter (7) using the
switch (8).

2.

Set the engine speed at 1200 - 1400 rpm.

3.

Close the valve (4) until the pressure gauge
(10) indicates the specified pump output
pressure, see “Technical data”.

4.

Take the pump output reading at the output
meter (7) and compare this value to the
specified value, see “Technical data”.

Testing the steering pump flow-control valve
1.

Activate the output meter (7) using the
switch (8).

2.

Slowly increase the engine speed, until the
output meter (7) reading no longer rises.
Check whether the steering pump output is
stable and compare the measured value to
the specified value, see “Technical data”.

3.

Increase and decrease the engine speed
and check whether the output increases
evenly and then remains stable.

4.

Slowly close the valve (4) until the pressure
at the pressure gauge (10) has increased to
approx. 50 bar. While closing the valve,
check whether the pressure gauge (10)
needle starts to fluctuate.

50

100

150

200

250

5

10

15

20

25

  9

7
8

2

4

6

5

10
11

  1
  3

S7 00 020

2

ᓻ 200322
