DAF LF45, LF55 Series. Manual - part 488

0

7

LF45/55 series

Steered trailing swivel axle

TECHNICAL DATA

7-3

7.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important - unless stated
otherwise - that these bolts and nuts are of
exactly the same length and property class as
the ones removed

.

ᓻ 200322

7

TECHNICAL DATA

Steered trailing swivel axle

LF45/55 series

7-4

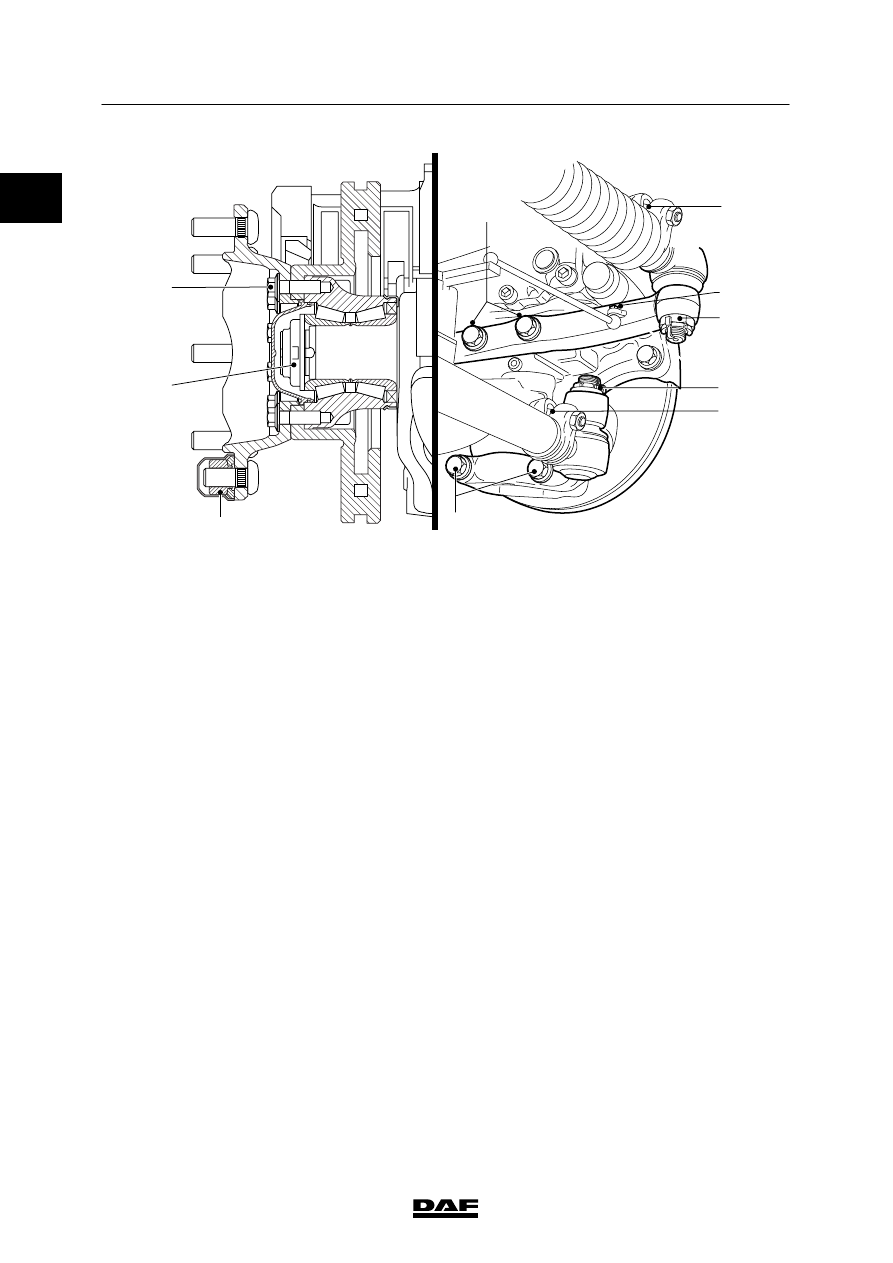

S7 00 891

I

J

H

D

C

B

E

G

A

F

A.

Steering cylinder arm attachment bolt

370

ᐔ 35 Nm

(1)

B.

Attachment bolt, steering cylinder
clamping bracket

45 Nm

(2)

C.

Attachment nut, trailing axle angle sensor
control rod

23 Nm

D.

Steering cylinder castle nut

260

ᐔ 20 Nm

(3)

E.

Track rod castle nut

280

ᐔ 25 Nm

(3)

F.

Track rod clamping bracket attachment
bolt

80

ᐔ 10 Nm

(2)

G.

Track rod arm attachment bolt

420

ᐔ 40 Nm

(1)

H.

Wheel nut (M20 x 1.5)

485

ᐔ 35 Nm

(4)

I.

Hub nut
-

1

st

phase

300 Nm

(5)

-

2

nd

phase

turn the hub through 10 rotations

(6)

-

3

rd

phase

350 Nm

-

4

th

phase

turn the hub through 10 rotations

(6)

-

5

th

phase

685

ᐔ 65 Nm

J.

Wheel hub attachment bolt

210

ᐔ 40 Nm

(1)

Replace the attachment bolts and apply Loctite 243.

(2)

Fit new self-locking nut.

(3)

Tighten until the split pin fits (max. 60

_).

(4)

Retighten after 100 km. If new wheel bolts have been
fitted, the wheels need additional retightening after
500 km.

(5)

Fit new hub nut.

(6)

Rotate the hub at a speed of approx. 40 rpm.
