5

LF45/55 series

Description of components

COMPONENTS

2-5

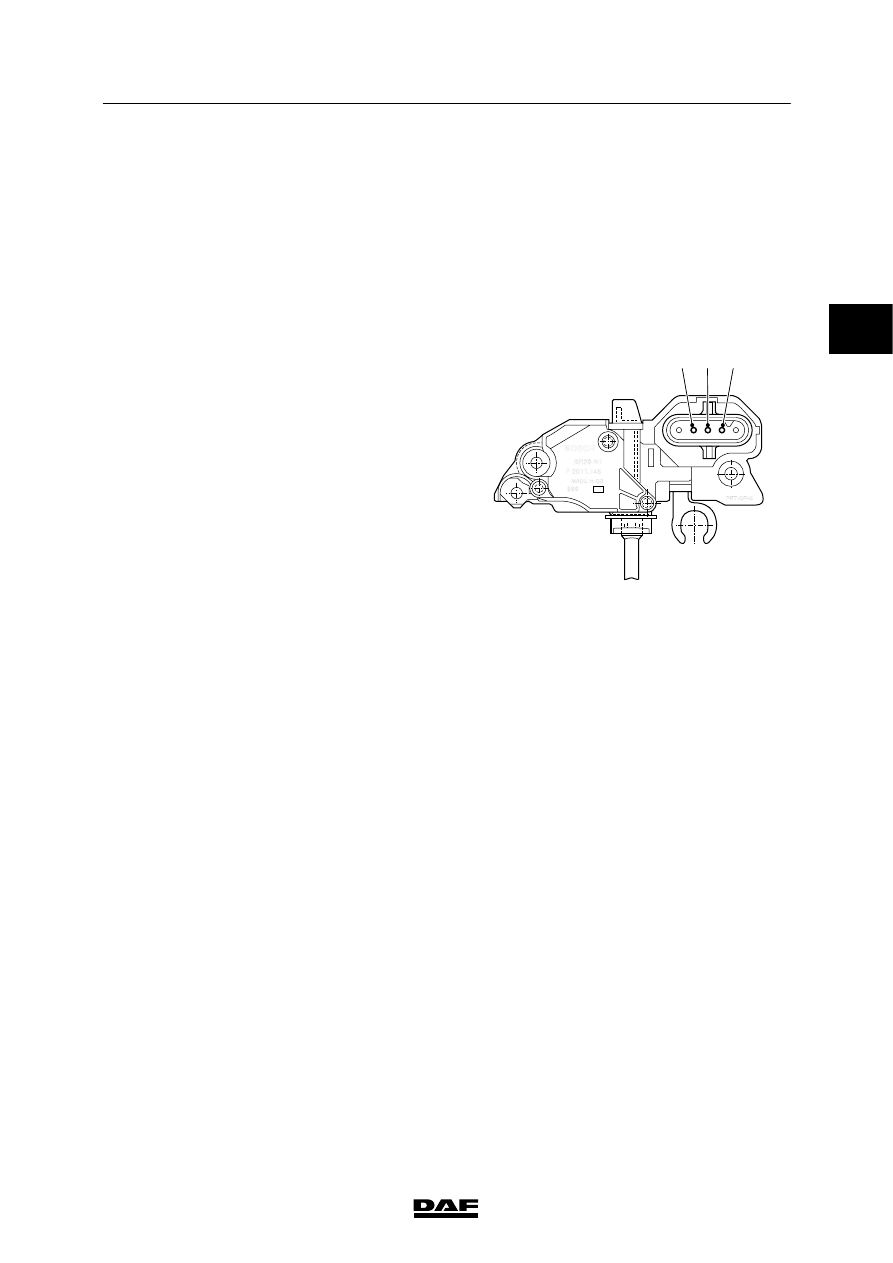

Connection 15

When the contact has been turned on, power is

supplied to the alternator via connection 15,

pin 3 (1010). The regulator uses this power to

activate pre-excitation (self-energising). If there

is an open circuit in this connection, the

alternator will not produce any power until it

reaches a speed of about 5000 rpm. This

corresponds to an engine speed of approx.

1500 rpm. The alternator will energise itself

when it reaches this speed.

Sens connection

The sens connection, pin 4, can be used to

compensate for voltage losses in B+.

There are voltage differences between the

alternator and the battery.

Voltage regulation can be improved if these

voltage variations can be controlled.

This function is, however, not used. The

sens connection is connected directly to B+2

and therefore no voltage differences are

measured.

L connection

The L connection, pin 2, is connected to the VIC

electronic unit.

This connection is used to activate a fault

message in the main display via the VIC, if

necessary.

L voltage high: no fault

L voltage low: fault

The following faults can be detected via the

“L”-connection:

-

voltage too low (< 16 V)

-

open circuit in connection 15 (1010)

-

open circuit in “S” connection - open circuit

in “L” connection

These faults are indicated by the yellow

“Alternator fault” warning.

Too high a voltage (red warning) can be

recognised by too high a voltage (>31 V) on the

VIC electronic unit.

E501129

L

15

S

2

 200440

5

COMPONENTS

Description of components

LF45/55 series

2-6

2.6 WINDSCREEN HEATING RELAY

The windscreen heating relay (2) is a time relay

with a duration of 12 minutes. The relay is

activated by the mirror heating switch (1). This

activates the timer (4) in the relay. The timer in

its turn activates the internal relay (5), thus

supplying the windscreen heating system (3)

with power.

E501512

1

5

4

3

2

30

87

85

86

+24V

A.

After 12 minutes the timer automatically

switches off the internal relay, although the

switch continues to be operated.

B.

If the switch is turned off before the 12

minutes have passed, the relay is still

switched on for 12 minutes.

C.

If the switch is turned on and off twice in

succession within the twelve minutes, the

timer will turn off the relay.

E501513

A

B

C

30

85

87

t

t

t

t >12mn

t <12mn

t <12mn

t =12mn

t =12mn

2

 200440

5

LF45/55 series

Diagnostics

COMPONENTS

3-1

3. DIAGNOSTICS

3.1 DIAGNOSTICS IN ELECTRICAL SYSTEMS

For diagnosis, DAVIE XD is used.

This tool has a two-channel scope and a

multimeter function.

DAVIE XD is also used to read data from

electronic systems. When a fault arises, it offers

the option of selecting a “guided” diagnosis that

goes through a series of measurement steps to

help locate the cause of the problem.

Refer to the user manual for an extensive

description of the operation and possibilities of

DAVIE XD.
