5. DRAINING AND FILLING

5.1 DRAINING AND FILLING GEARBOX

To prevent skin injury, avoid

unnecessary contact with the

drained oil.

Draining gearbox
1.

Place the vehicle on a flat and level surface.

2.

Drain the gearbox at operating temperature

using drain plug (1).

Filling gearbox
1.

Clean the drain plug and fit it, tightening to

the specified torque; see "Technical data".

2.

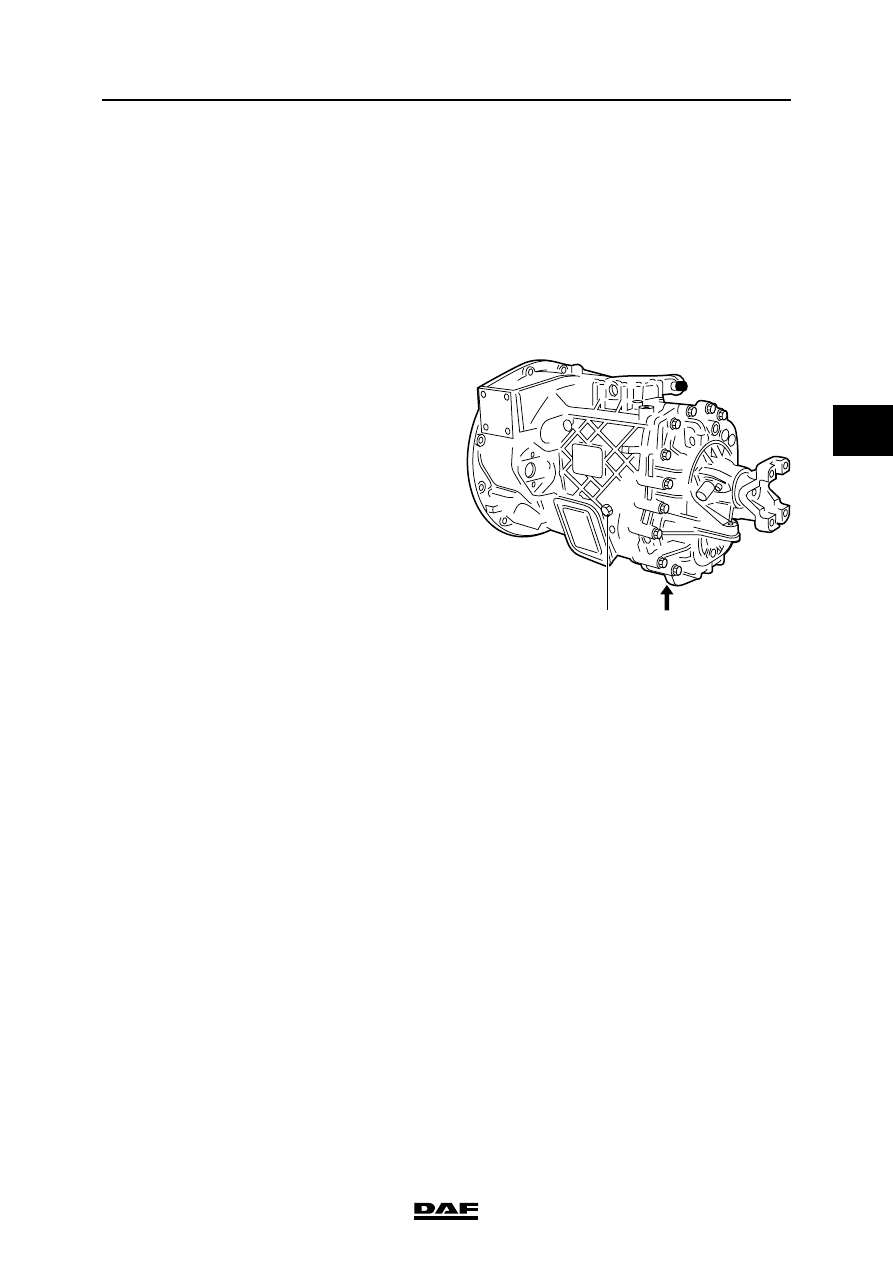

Fill the oil through level check/filler opening

(2) until the oil reaches the rim of the filling

opening.

3.

After filling the gearbox, tighten the level

check plug to the specified tightening torque.

See "Technical data".

}

2

1

V3 00 403

ZF S5-42 GEARBOX

5-2

©

 200508

Draining and filling

4

ΛΦ45/55 series

3

©
