1

LF45/55 series

Inspection and adjustment

ACCESSORIES

2-1

2. INSPECTION AND ADJUSTMENT

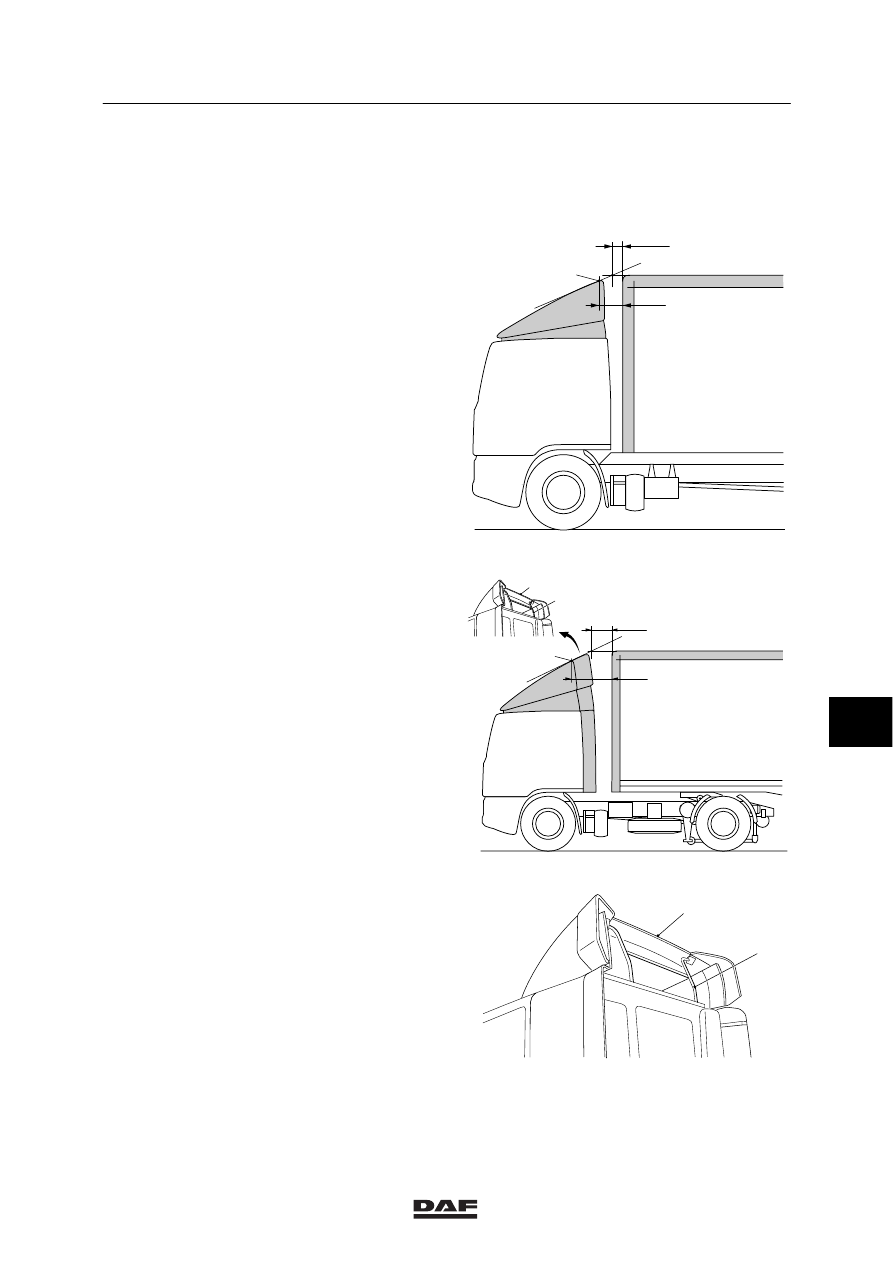

2.1 ADJUSTING ROOF SPOILER

Note:
Correct adjustment of the roof spoiler is
essential to minimise fuel consumption.

1.

Place the vehicle on a level and horizontal
surface. Make sure that in the case of a
tractor/semi-trailer combination the tractor
is straight in front of the semi-trailer.

2.

Determine the centreline of the vehicle and
put a slat on the superstructure roof
protruding into the cab direction.

3.

Put another slat (as a tangent) onto the
outer roof spoiler edge (P) pointing into the
direction of the superstructure.

4.

Both slats should cross at half the distance
(

1

/

2

X) between the roof spoiler edge and

the start of the superstructure.
The roof spoiler height can be adjusted
using adjusting mechanism (B). For the roof
spoiler adjusting range, see main group
”Technical data”.

X

1

/

2



X

P

K1 01 357

P

X

1

/

2

X

P

B

K1 01 356

P

B

K1 01 355

8

ǹ 0210

1

ACCESSORIES

Inspection and adjustment

LF45/55 series

2-2

8

ǹ 0210

1

LF45/55 series

Removal and installation

ACCESSORIES

3-1

3. REMOVAL AND INSTALLATION

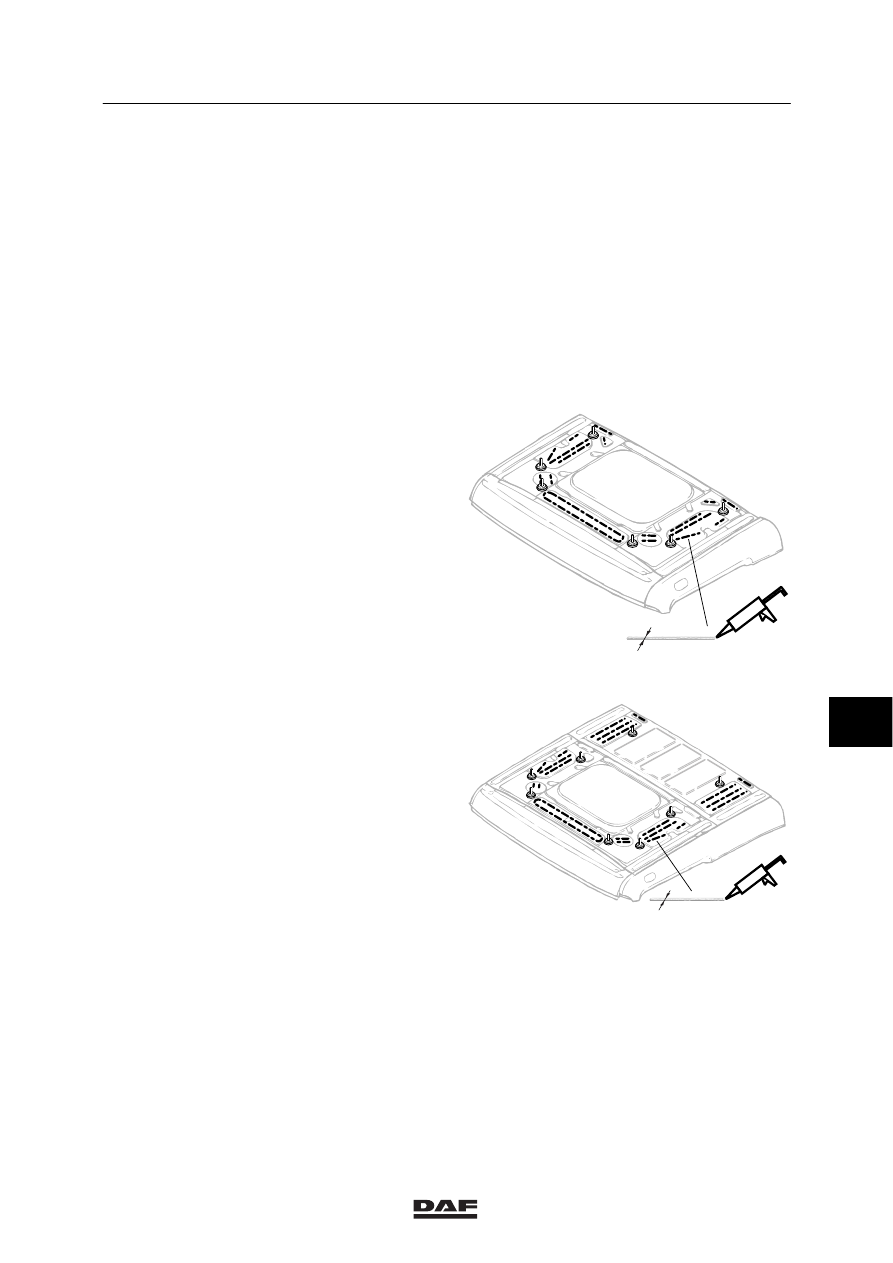

3.1 REMOVAL AND INSTALLATION, ROOF SPOILER (AERODYNAMIC)

Removing roof spoiler (aerodynamic)
1.

Remove the attachment nuts of the roof
spoiler.

2.

Carefully detach the roof spoiler assembly
from the cab roof and carefully cut loose
any sealant between the spoiler and cab
roof.

3.

Remove the residual sealant from the roof
cab and roof spoiler.

Installing roof spoiler (aerodynamic)
1.

Degrease the cab roof at the positions
where the new sealant is to be applied.

2.

Apply the specified sealant, see main group
”Technical data”, at the indicated positions
on the cab roof.

3.

Fit the roof spoiler assembly to the cab
roof.

4.

Fit the roof spoiler attachment nuts and
tighten the attachment nuts to the specified
tightening torque. See main group
”Technical data”.

K1 01 416

10

K1 01 417

10

8

ǹ 0210

1

ACCESSORIES

Removal and installation

LF45/55 series

3-2

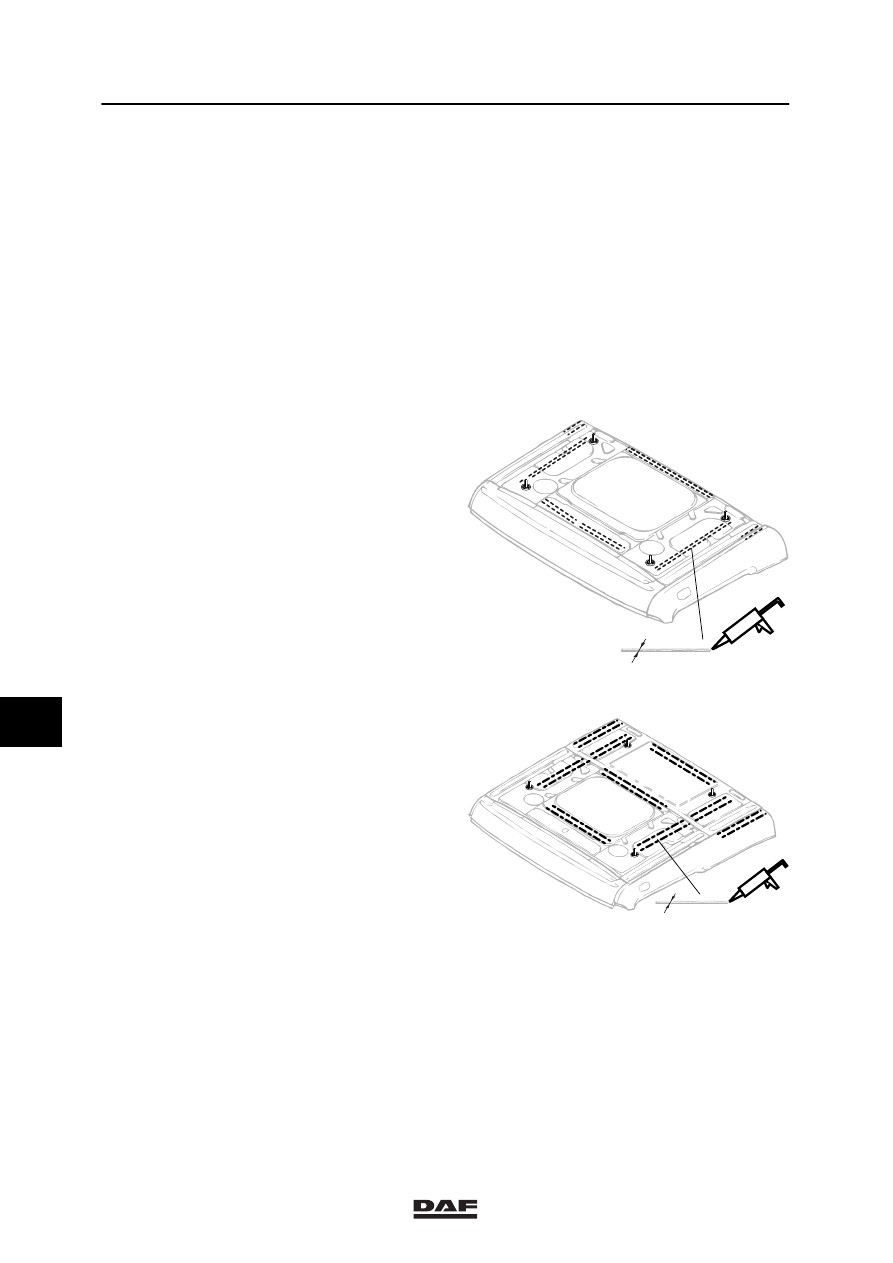

3.2 REMOVAL AND INSTALLATION, ROOF SPOILER (AERODYNAMIC AND

ADJUSTABLE)

Removing roof spoiler (aerodynamic and
adjustable)
1.

Remove the attachment nuts of the roof
spoiler.

2.

Carefully detach the roof spoiler assembly
from the cab roof and carefully cut loose
any sealant between the spoiler and cab
roof.

3.

Remove the residual sealant from the roof
cab and roof spoiler.

Installing roof spoiler (aerodynamic and
adjustable)
1.

Degrease the cab roof at the positions
where the new sealant is to be applied.

2.

Apply the specified sealant, see main group
”Technical data”, at the indicated positions
on the cab roof.

3.

Fit the roof spoiler assembly to the cab
roof.

4.

Fit the roof spoiler attachment nuts and
tighten the attachment nuts to the specified
tightening torque. See main group
”Technical data”.

5.

Check the setting of the roof spoiler, see
chapter ”Inspection and adjustment”.

10

K1 01 418

10

K1 01 419

8

ǹ 0210
