DAF LF45, LF55 Series. Manual - part 122

1

LF45/55 series

Removal and installation

EXTERNAL CAB COMPONENTS

4-23

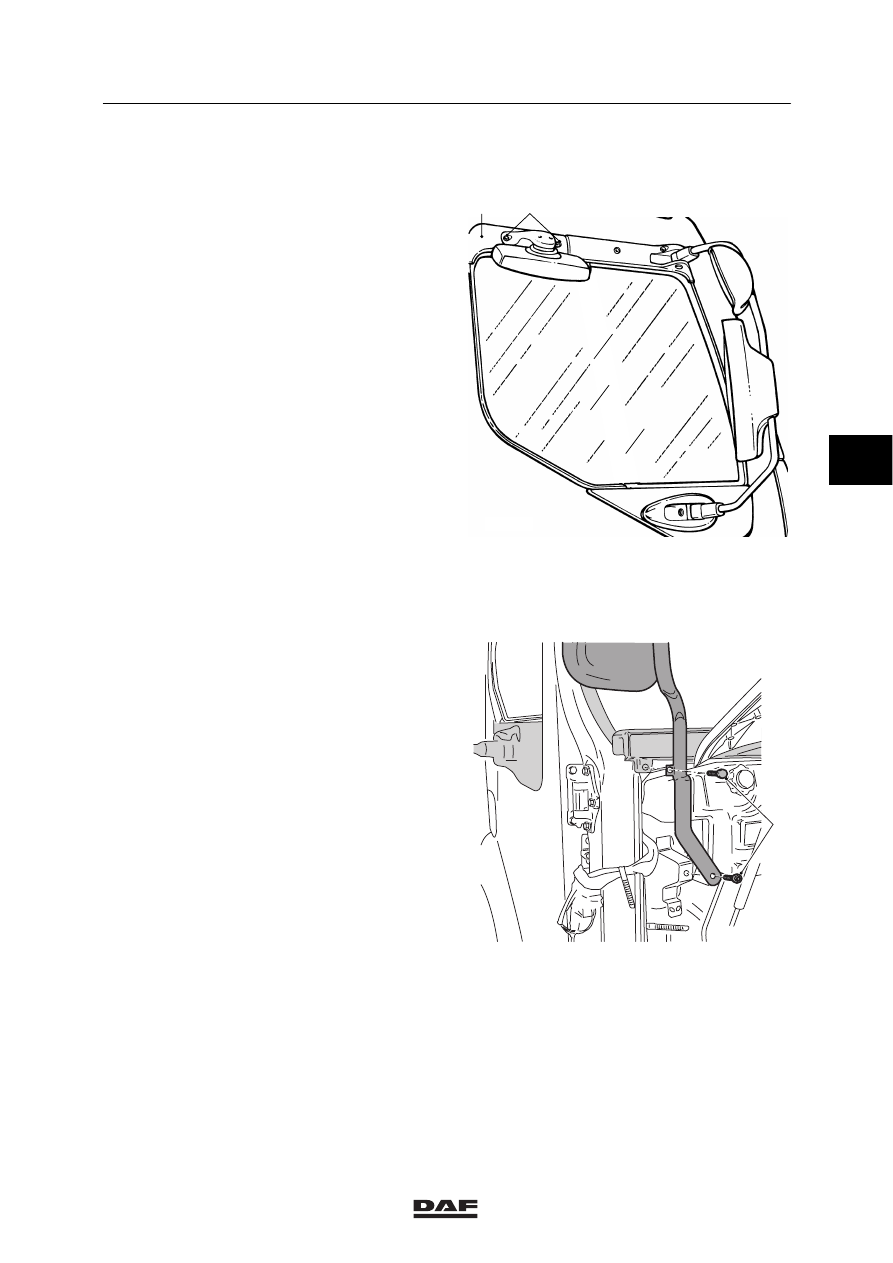

4.17 REMOVAL AND INSTALLATION, PAVEMENT MIRROR

Removing the pavement mirror
1.

Remove the attachment bolts (1) and
remove the pavement mirror with the cover
plate (2).

Installing the pavement mirror
1.

Fit the pavement mirror and the cover
plate (2) and secure it with the attachment
bolts (1).

K1 01 173

1

2

4.18 REMOVAL AND INSTALLATION, DEAD ANGLE EXTERIOR MIRROR

Removing the dead angle exterior mirror
1.

Open the cab grille. Open the co-driver’s
door.

2.

Remove the attachment bolts from the
corner piece.

3.

Remove the corner piece.

4.

Disconnect the dead angle exterior mirror
heating connector.

5.

Remove the attachment bolts (1) from the
dead angle exterior mirror.

6.

Remove the dead angle exterior mirror.

Installing the dead angle exterior mirror
1.

Fit the dead angle exterior mirror using the
attachment bolts (1).

2.

Connect the dead angle exterior mirror
heating connector.

3.

Fit the corner piece using the attachment
bolts.

K1 01 423

1

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-24

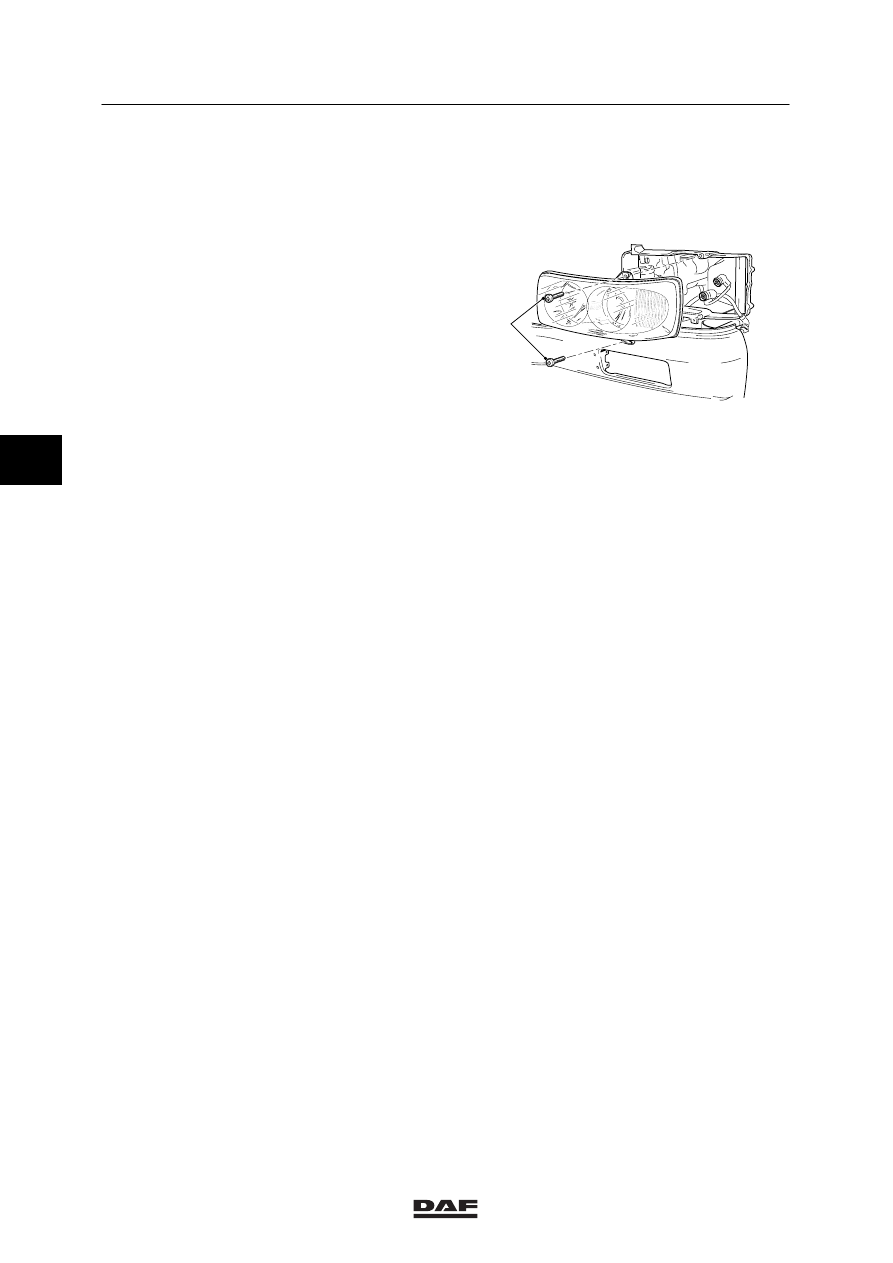

4.19 REMOVAL AND INSTALLATION, HEADLIGHT

Removing headlight
1.

Remove the headlight cover panel.

2.

Remove the attachment bolts (1) on the
front of the headlight.

3.

Pull the headlight forward and disconnect
the connectors at the rear.

4.

Remove the headlight.

Installing headlight
1.

Connect the headlight.

2.

Hook up the rubber bulge in the recess on
the headlight bracket.

3.

Secure the headlight with the attachment
bolts (1) at the front.

4.

Fit the headlight cover panel.

K1 01 183

1

4.20 REMOVAL AND INSTALLATION, HEADLIGHT BRACKET

Removing headlight bracket
1.

Remove the headlight cover panel.

2.

Remove the headlight.

3.

Remove the attachment bolts.

4.

Remove the headlight bracket.

Installing headlight bracket
1.

Fit the headlight bracket.

2.

Secure the headlight bracket with the
attachment bolts.

3.

Place the headlight in position.

4.

Fit the headlight cover panel.

4

ǹ 0210

1

LF45/55 series

Removal and installation

EXTERNAL CAB COMPONENTS

4-25

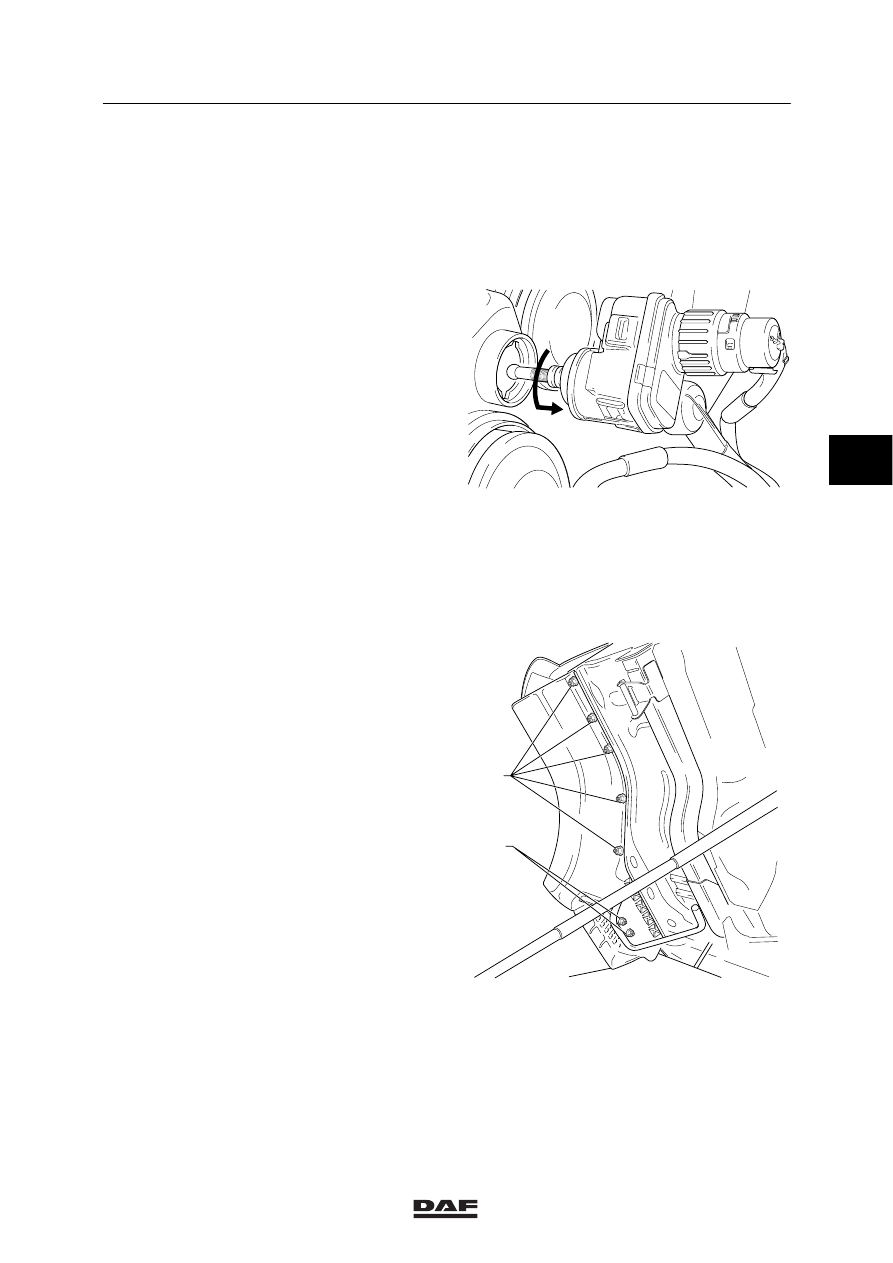

4.21 REMOVAL AND INSTALLATION, HEADLIGHT LEVELLING CONTROL

Removing headlight levelling control
1.

Tilt the cab forwards.

2.

Remove the connectors from the headlight
levelling control.

3.

Remove the headlight levelling control by
turning it fully anti-clockwise out of the back
of the headlight (at the rear).

Installing headlight levelling control
1.

Fit the headlight levelling control by
screwing it clockwise into the bayonet
catch.

2.

Fit the headlight levelling connector.

3.

Tilt the cab back.

K1 01 100

4.22 REMOVAL AND INSTALLATION, MUDGUARD ASSEMBLY

Removing mudguard assembly
1.

Tilt the cab forwards.

2.

Remove attachment bolts and nuts
(1 and 2).

3.

Remove the mudguard assembly.

Installing mudguard assembly
1.

Fit the mudguard assembly.

2.

Fit the attachment bolts (1 and 2).

3.

Tilt the cab back.

1

2

K1 01 158

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-26

4

ǹ 0210
