8.

Let the sealant harden. See “Technical
data”.

9.

Remove from the cab body all the tape
used for protection and marking.

10. Clean the entire window and the parts of the

cab body which have been fouled during
installation of the window glass using a
glass cleaner.

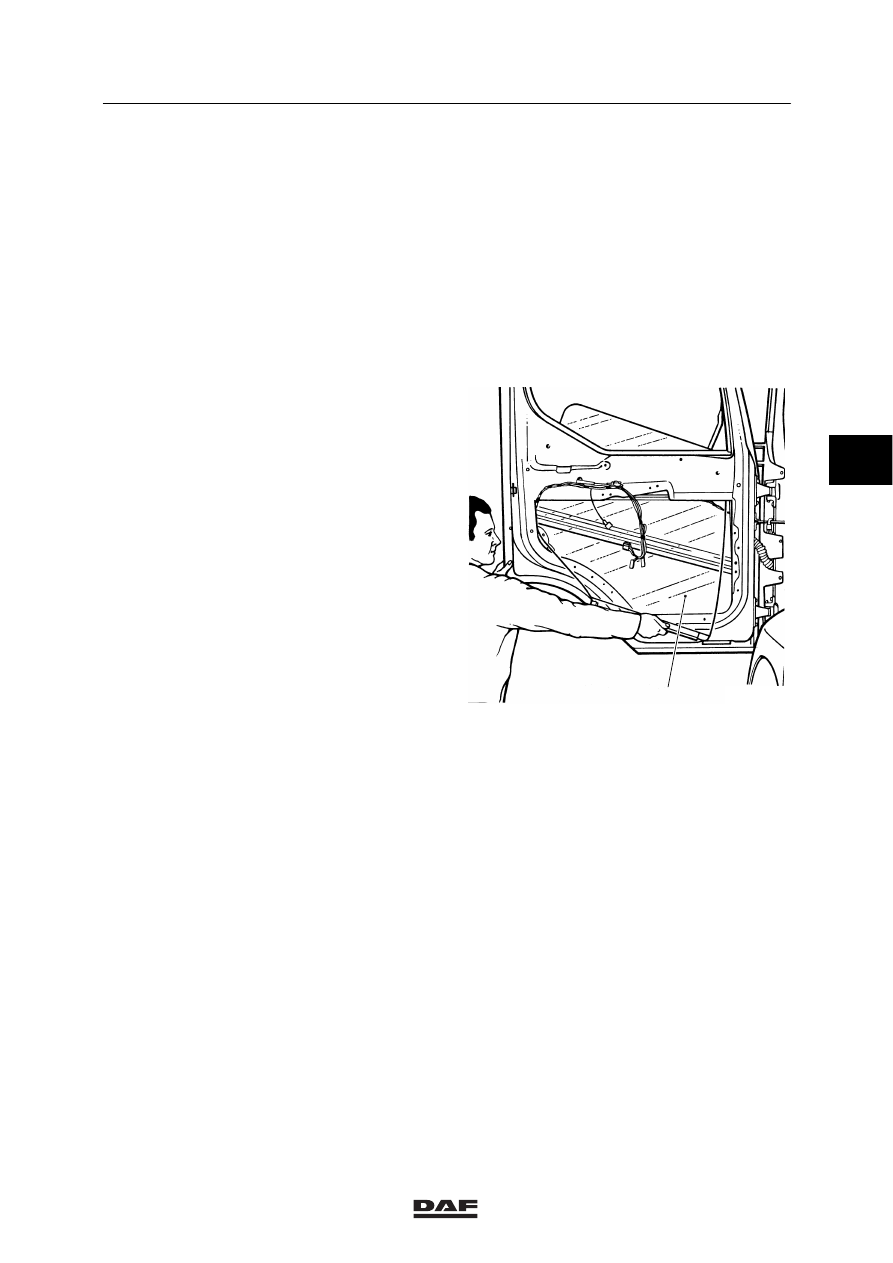

4.14 REMOVAL AND INSTALLATION, DOOR GLASS

Removing door glass
1.

Remove the complete window mechanism.

2.

Tilt the door glass (1).

3.

Remove the door window from below.

Installing door glass
1.

Fit the door window from below.

2.

Fit the window mechanism.

K1 01 167

1

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-20

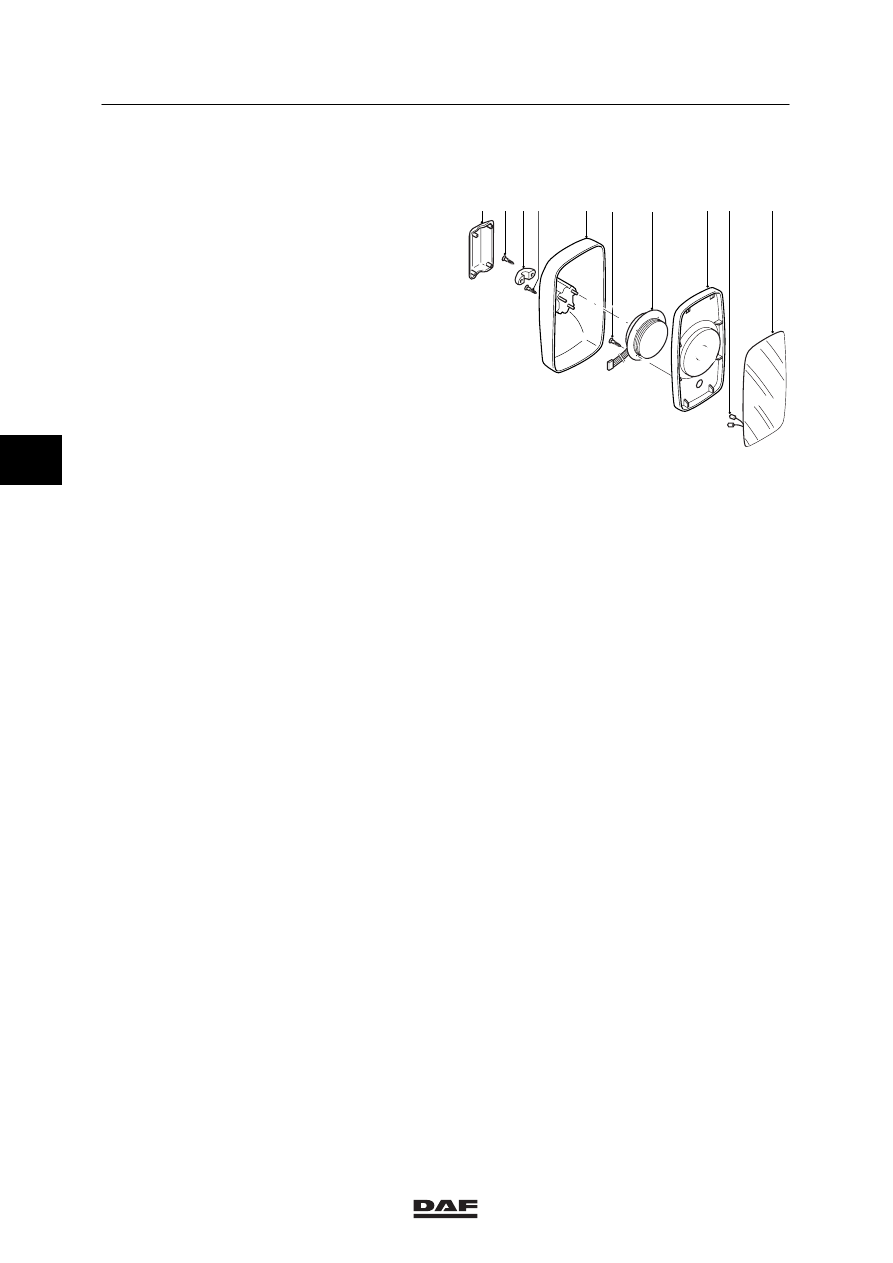

4.15 REMOVAL AND INSTALLATION, EXTERIOR MIRROR GLASS

Removing mirror glass
1.

Push in the cover (1) of the mirror housing
(5) at the notches. Remove the cover (1)
from the exterior mirror housing (5).

2.

Disconnect the electrical exterior mirror
adjustment connector (7), if applicable.

3.

Disconnect the exterior mirror heating
connector (9).

4.

Remove the attachment bolts (2) from the
clamping brackets (3). Mark the position.
Remove the outside mirror housing (5).

5.

Remove the attachment bolts (4) from the
mirror glass holder (8). Push the mirror
glass holder (8) out of the mirror housing
(5).

6.

If fitted, remove the attachment screws (6)
from the electrical exterior mirror adjustment
(7). Mark the position of the electrical mirror
adjustment (7). Remove the electrical mirror
adjustment (7) from the mirror glass
holder (8).

7.

Place the exterior mirror glass holder (8) in
a hot water bath of approx. 80

_C. Allow the

mirror glass holder (8) and mirror (10) to
heat for fifteen minutes.

8.

Wear isolating gloves to prevent burns.
Take the exterior mirror glass holder (8) out
of the hot water bath. Carefully press one
side of the mirror (10) out of the mirror glass
holder (8).

9.

Carefully remove the exterior mirror (10)
from the mirror glass holder (8).

4

3

2

1

5

6

7

8 9

10

K1 01 258

4

ǹ 0210

1

LF45/55 series

Removal and installation

EXTERNAL CAB COMPONENTS

4-21

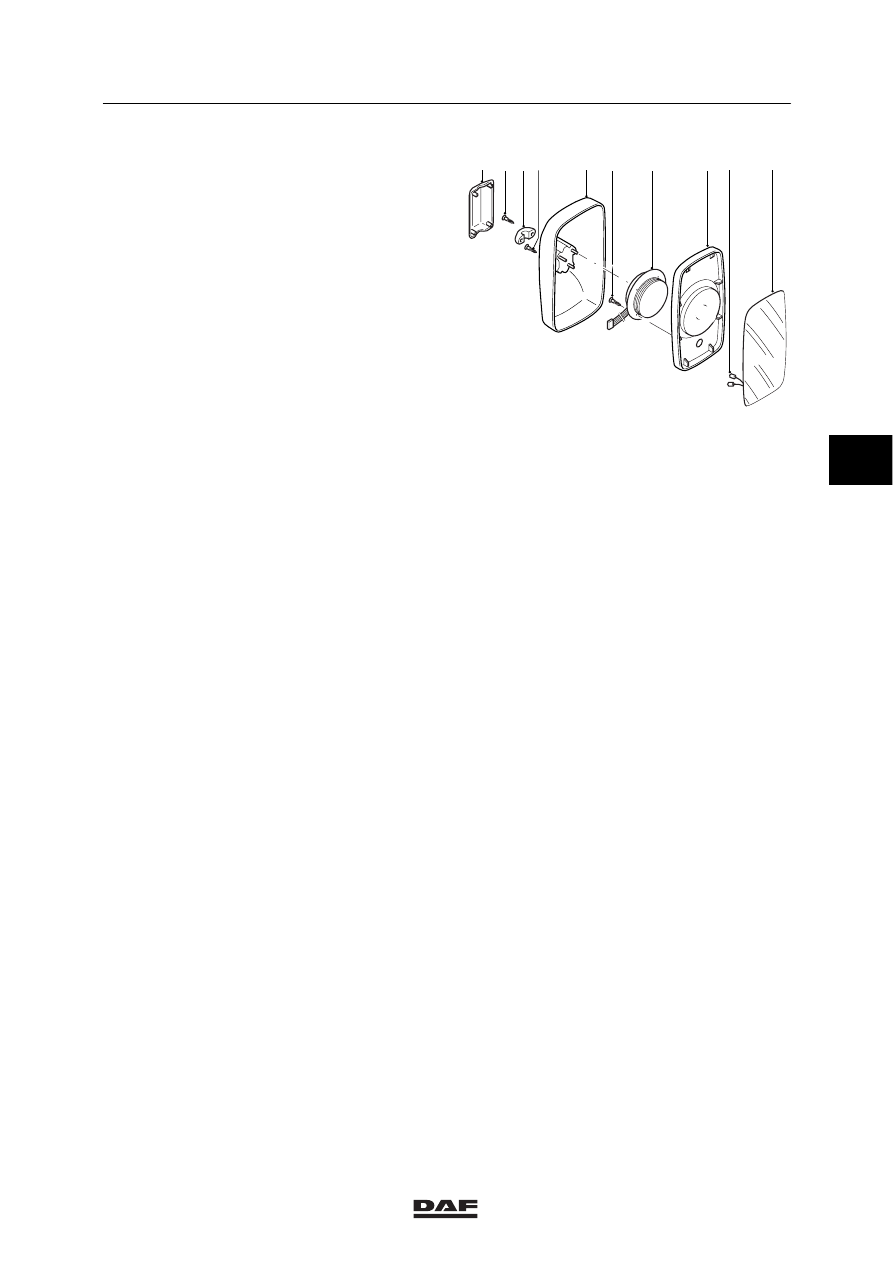

Installing exterior mirror glass
1.

Place the exterior mirror glass holder (8) in
a hot water bath of approx. 80

_C. Allow the

mirror glass holder (8) to heat for fifteen
minutes.

2.

Wear isolating gloves to prevent burns.
Take the exterior mirror glass holder (8) out
of the hot water bath. Insert the wires of the
electrical exterior mirror heating (9) through
the grommet in the exterior mirror glass
holder (8).

3.

Place one side of the mirror glass (10) in
the groove of the mirror glass holder (8).
Press the edges of the mirror glass holder
(8) carefully over the mirror glass (10).

4.

Allow the mirror glass holder (8) to cool
down.

5.

If applicable, fit the electrical exterior mirror
adjustment (7) to the mirror glass holder (8),
using the attachment bolts (6). Note the
fitting position.

6.

Fit the exterior mirror glass holder (8) in the
mirror housing (5) using the attachment
bolts (4). Note the fitting position and the
electrical connectors.

7.

Fit the mirror housing (5) to the mirror arm,
using the attachment bolts (2) and the
clamping brackets (3).

8.

If applicable, connect the electrical
connectors of the electrical mirror
adjustment (7) and the mirror heating (9).

9.

Fit the cover (1) to the exterior mirror
housing (5).

4

3

2

1

5

6

7

8 9

10

K1 01 258

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-22

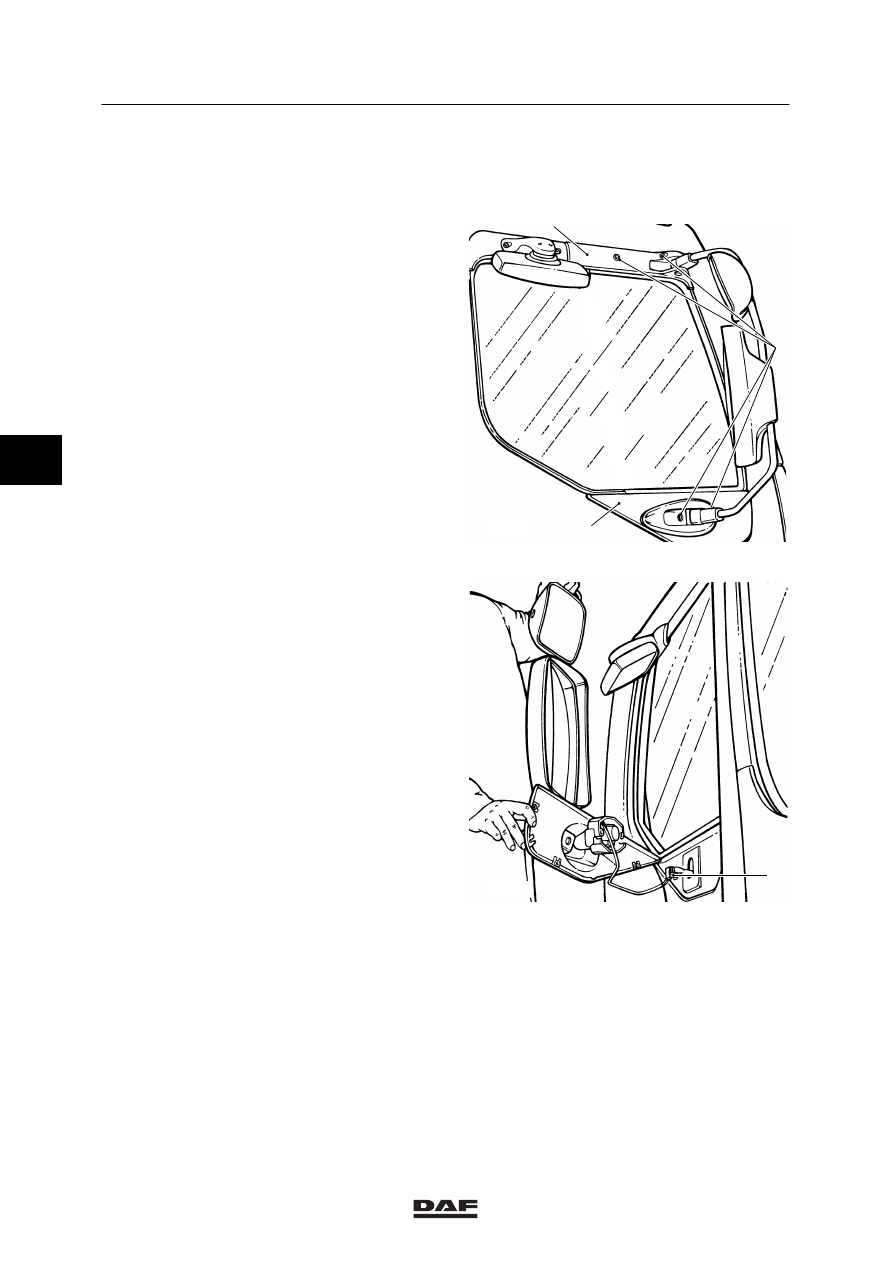

4.16 REMOVAL AND INSTALLATION, EXTERIOR MIRRORS COMPLETE WITH

ARMS

Removing the exterior mirror assembly
1.

Remove the attachment bolts (1) and
remove the exterior mirror assembly with
the covers (2).

K1 01 168

2

1

2

2.

Remove the connector (1).

3.

Remove the exterior mirror assembly with
the covers.

Installing the exterior mirror assembly
1.

Fit the connector (1).

2.

Fit the exterior mirror assembly with arm
and the covers.

3.

Secure the mirror with the attachment bolts.
Ensure that the rubber O-rings are fitted
between the cover and the door.

K1 01 172

1

4
