LF45/55 series

Internal and external cab components

TECHNICAL DATA

1-3

Straightening dimensions

A

B

C

D

E

F

K1 01 209

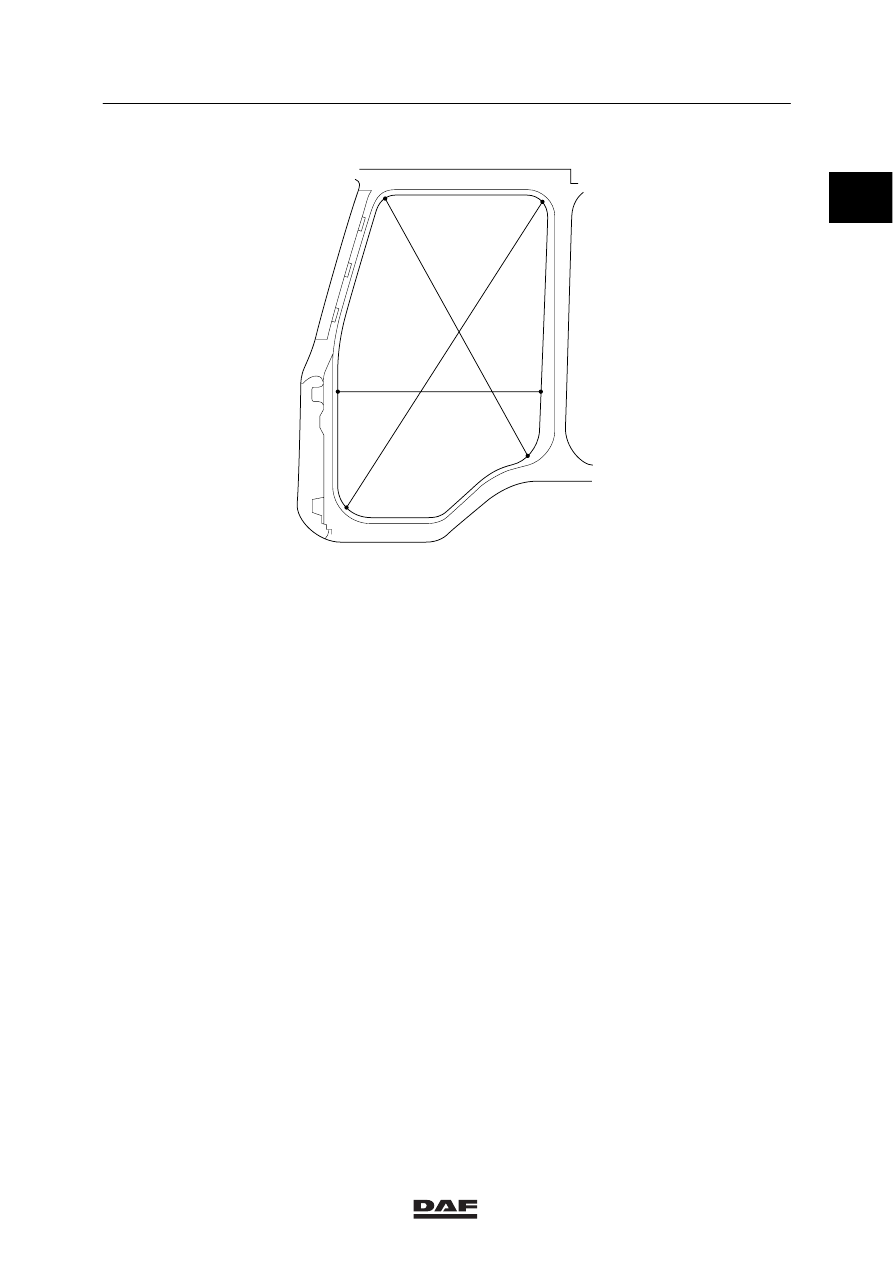

Door opening dimensions
A - D

1283 mm

C - F

887 mm

B - E

1591 mm

ǹ 0210

1

TECHNICAL DATA

Internal and external cab components

LF45/55 series

1-4

B

C

A

F

E

D

K1 01 208

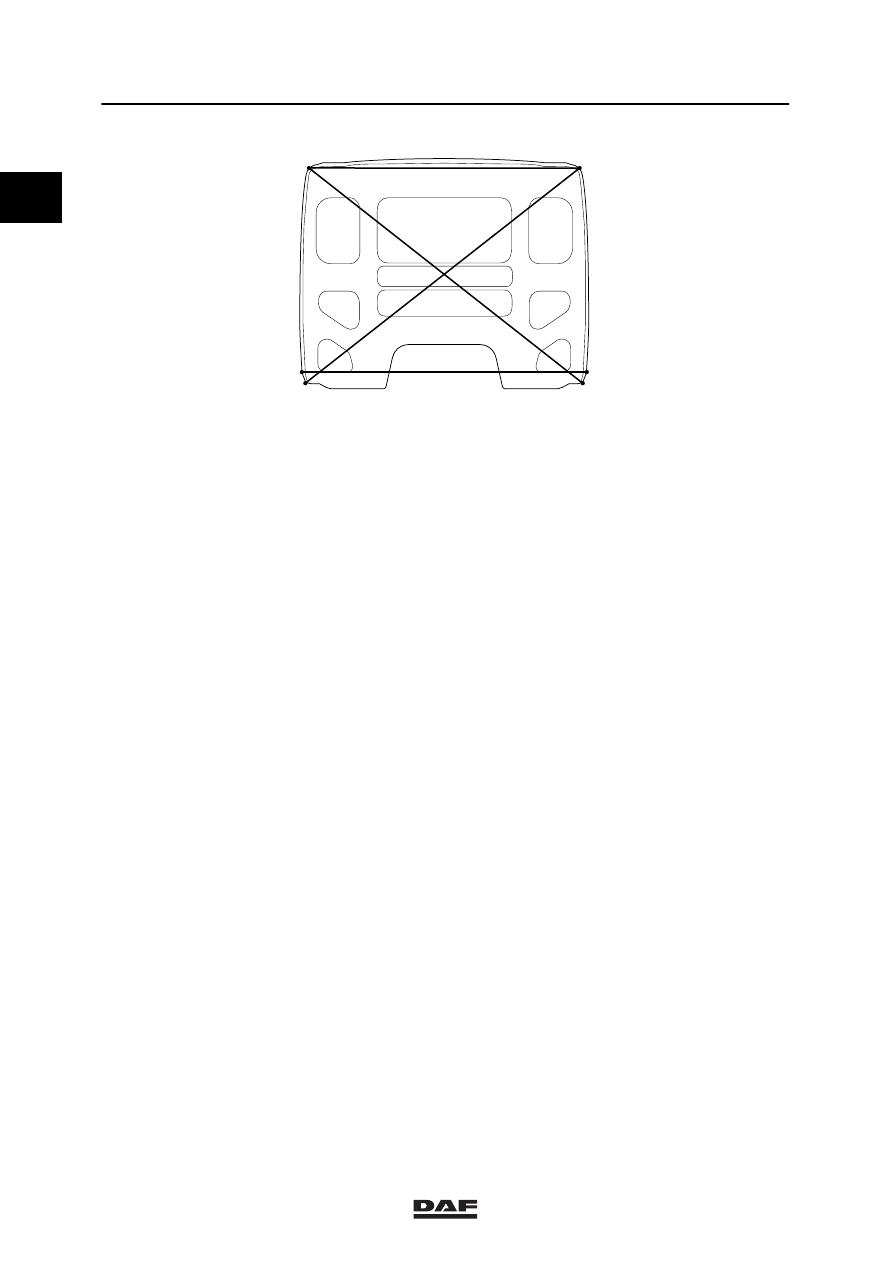

Rear wall dimensions
A - D

2042 mm

B - C

1926 mm

B - E

2435 mm

C - F

2435 mm

0

ǹ 0210

0

1

LF45/55 series

Internal and external cab components

TECHNICAL DATA

1-5

M

N

K

L

G

H

B

C

E

J

I

A

D

F

K1 01 210

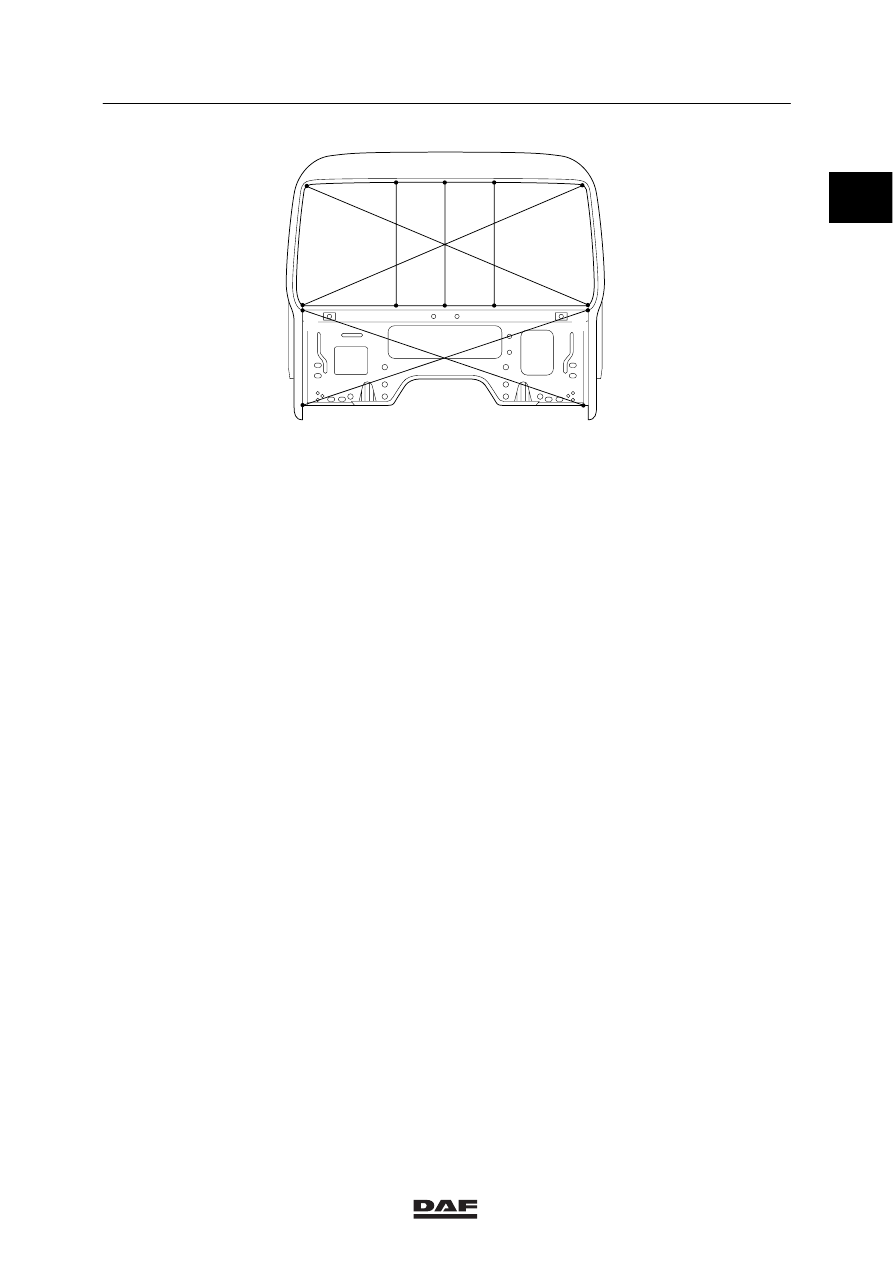

Cab front dimensions
A - B

836 mm

C - D

836 mm

E - F

836 mm

G - I

1973 mm

H - J

1973 mm

Front panel dimensions
N - L

1945 mm

K - M

1945 mm

ǹ 0210

1

TECHNICAL DATA

Internal and external cab components

LF45/55 series

1-6

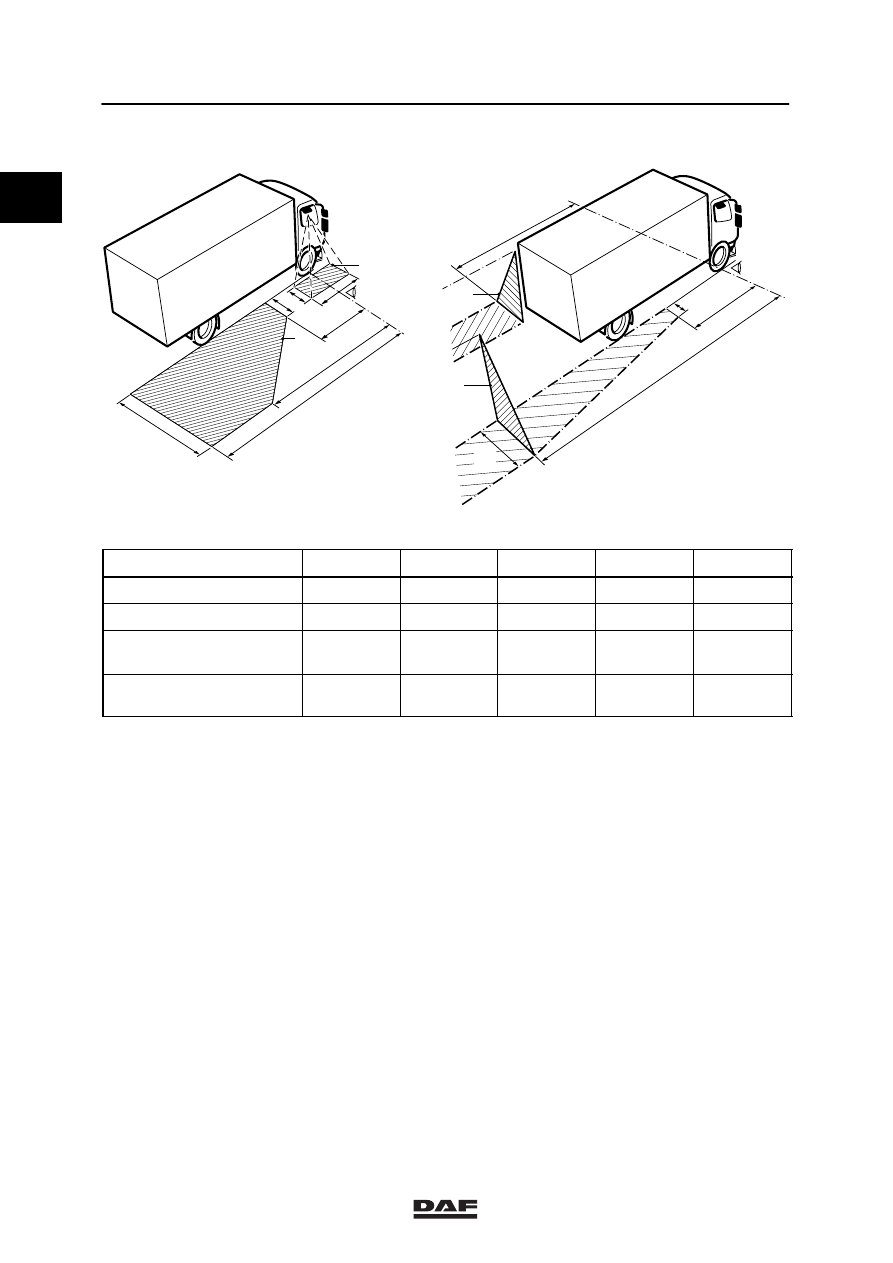

Field of vision dimensions

B3

B4

B2

B1

A1

A3

D1

C1

C3

C4

C2

A2

B5

B

A

C

D

K100237

Mirror

size 1

size 2

size 3

size 4

size 5

Pavement mirror [A]

1 m

1 m

1.25 m

Wide-angle mirror [B]

2.5 m

15 m

12.5 m

25 m

3 m

Main mirror on co-driver’s
side [C]

30 m

3.5 m

0.75 m

4 m

Main mirror on driver’s
side [D]

10 m

2.5 m

0
