LF45/55 series

Contents

TECHNICAL DATA

1

CONTENTS

Page

Date

1.

INTERNAL AND EXTERNAL CAB COMPONENTS

1-1

0210

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

General

1-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

Tightening torques

1-8

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

CAB SUSPENSION

2-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

General

2-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Tightening torques

2-3

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

CAB TILTING GEAR

3-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

General

3-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.2

Filling capacities

3-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.

SEATS

4-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.1

General

4-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.2

Tightening torques

4-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.

ACCESSORIES

5-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.1

General

5-1

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.2

Tightening torques

5-2

0210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

ǹ 0210

1

TECHNICAL DATA

Contents

LF45/55 series

2

0

ǹ 0210

0

1

LF45/55 series

Internal and external cab components

TECHNICAL DATA

1-1

1. INTERNAL AND EXTERNAL CAB COMPONENTS

1.1 GENERAL

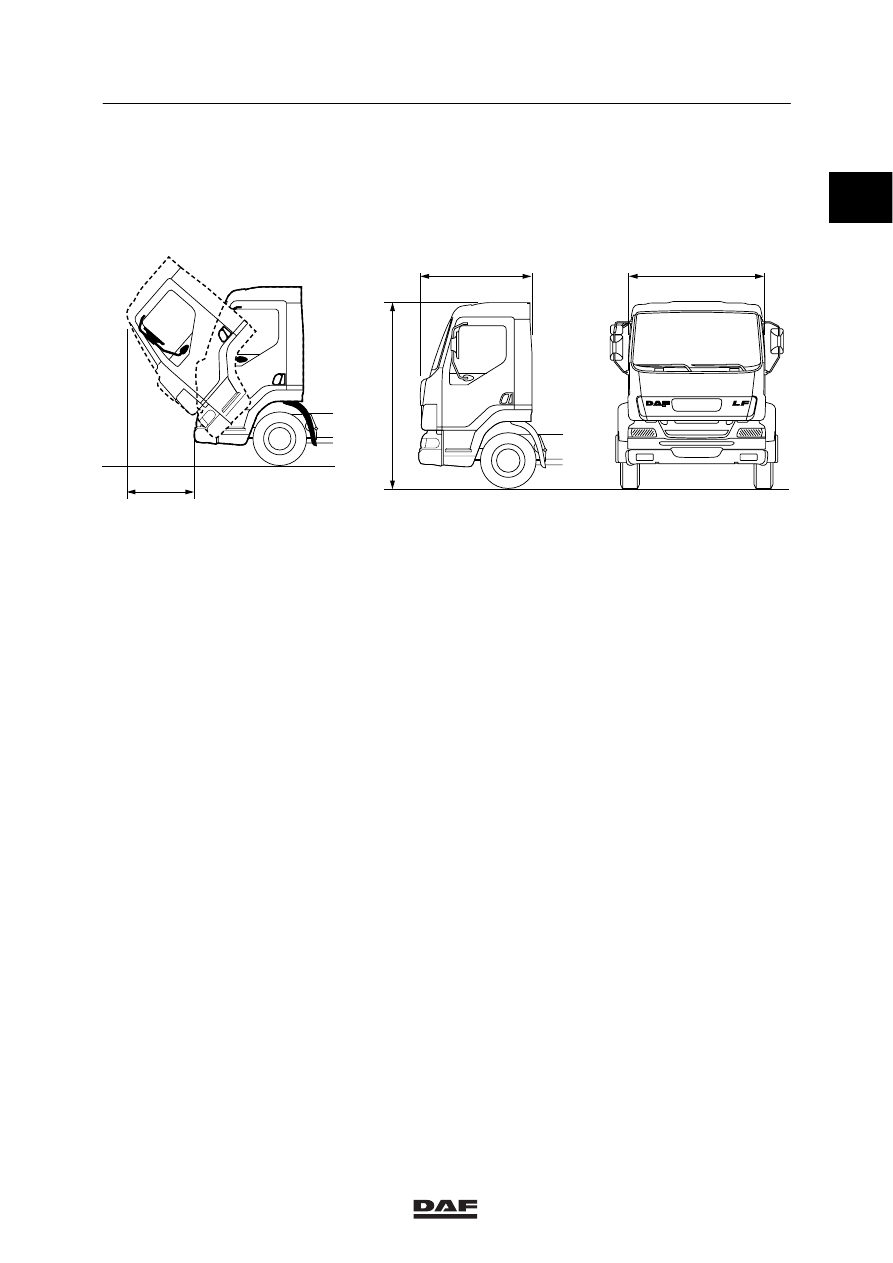

Main dimensions and weights

K

K1 01 170

L

H

K1 01 192

B

Cab dimensions in mm:

Day cab

Sleeper Cab

length (L)

1600 mm

2000 mm

width (B)

2130 mm

2130 mm

max. height (H)

2900 mm

(1)

2900 mm

(1)

tilting (K)

1105 mm

(2)

1105 mm

(2)

Cab weights:
Day cab

595 kg

Sleeper cab

750 kg

Notes:

(1)

Height (H) dependent on version and tyre
size

(2)

Dimension K measured from the front of
the bumper.

ǹ 0210

1

TECHNICAL DATA

Internal and external cab components

LF45/55 series

1-2

Permissible cab weights:

max.

Roof console evenly distributed

5 kg

Roof evenly distributed

150 kg

Weight on the bunk

125 kg

Cab side members
Welding on cab side members is NOT
permitted.

When repairing the cab side member, you must
use sheet-metal trimming panels.
These must be fitted by spot welding.
