EXTERNAL CAB COMPONENTS

Removal and installation

4-18

Removing the pavement mirror glass
1.

Remove the cap of the attachment nut at
the top.

2.

Remove the attachment nut and remove the
mirror glass.

Installing the pavement mirror glass
1.

Fit the mirror glass and set the proper
angle, see chapter ”Inspection and
adjustment”.

2.

Tighten the attachment nut to the specified
torque, see “Technical data”.

3.

Fit the cap of the attachment nut.

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-19

4.10 REMOVAL AND INSTALLATION, BOTTOM STEP

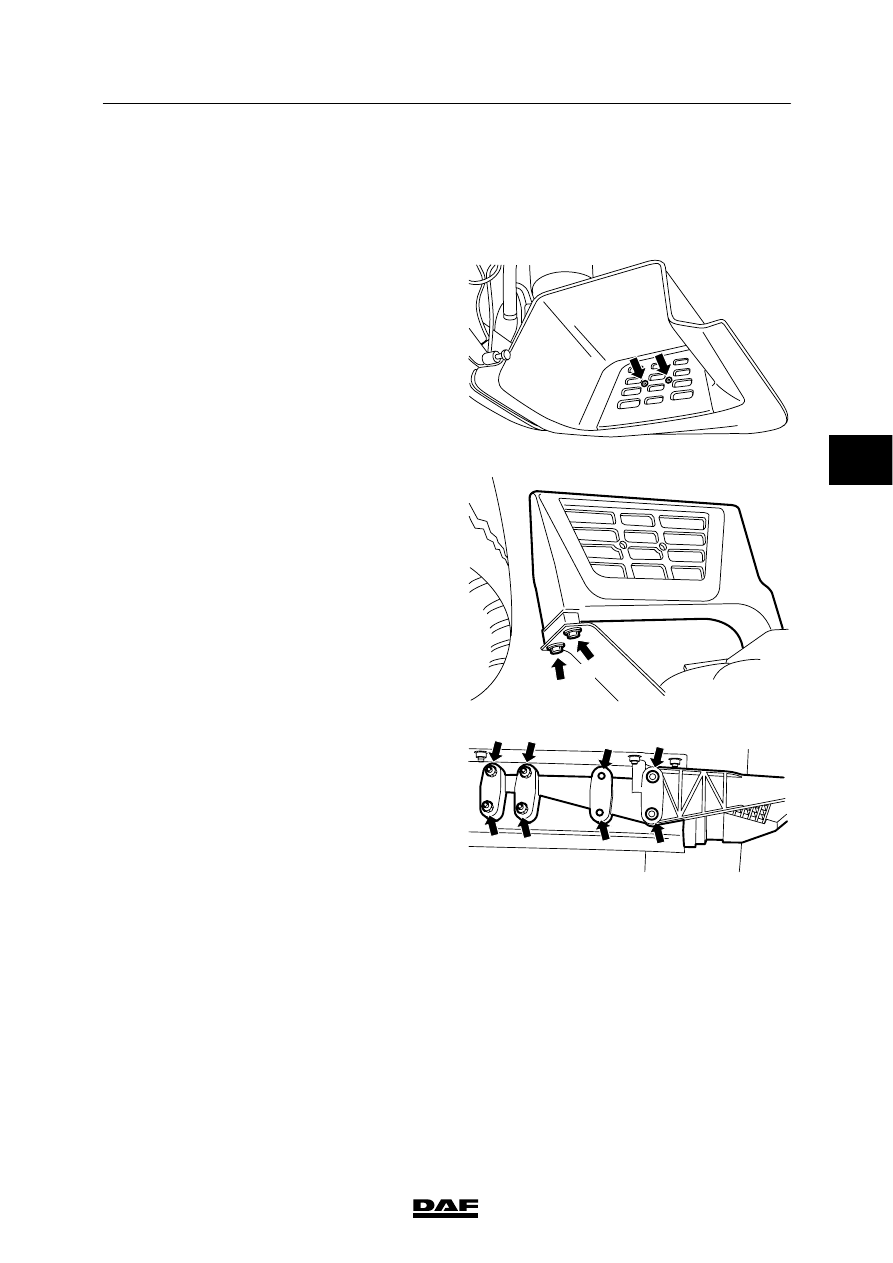

Removing the bottom step
1.

Remove the two attachment bolts in the
step recess.

2.

Remove the two attachment bolts (A) at the
back of the stepwell.

K100369

3.

Remove the eight attachment bolts at the
front of the anti-underrun bumper. The cross
bracket at the rear will also come loose.

K100368

A

Installing the bottom step
1.

Fit the bracket against the front of the
anti-underrun bumper. At the same time fit
the cross bracket at the rear of the
anti-underrun bumper.

2.

Fit the step recess and secure it with the
two attachment screws. Make sure that the
step recess fits snugly against the bumper.

K100367

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-20

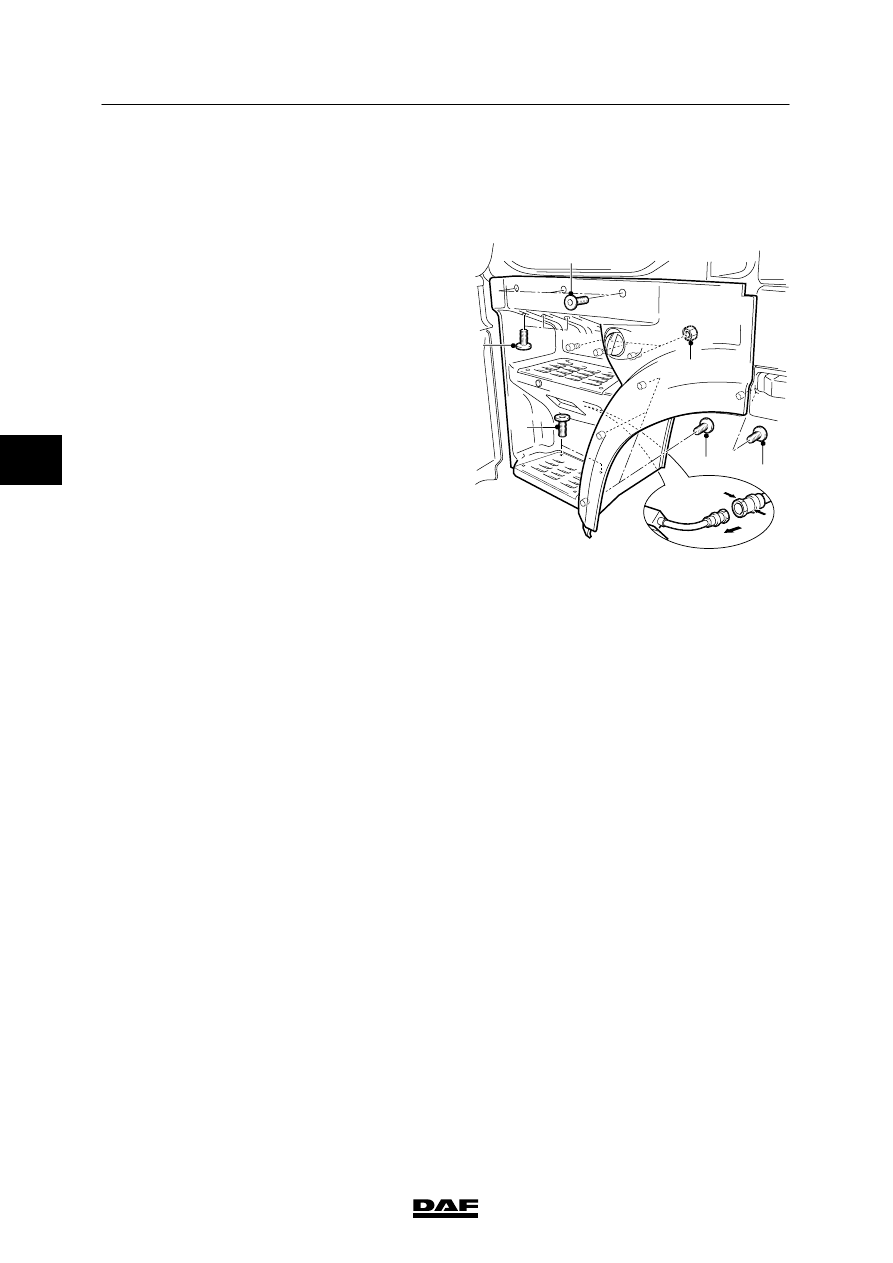

4.11 REMOVAL AND INSTALLATION, MUDGUARD

Removing the mudguard
1.

Tilt the cab.

2.

Unplug the stepwell lighting connector (A).

3.

Remove the attachment bolts (1) from the
upper attachment of the windscreen washer
tank or attachment plate.

4.

Remove the attachment bolts (2) and (3) in
the steps.

5.

Remove the attachment bolts (4) and (5) on
the inside of the wheel arch.

6.

Support the mudguard, remove the
attachment bolts (6) and take the mudguard
off the cab.

Installing the mudguard
1.

Install the mudguard using attachment bolts
(6).

2.

Fit the attachment bolts (4) and (5) on the
inside of the wheel arch.

3.

Fit the attachment bolts (2) and (3) in the
steps.

4.

Fit the attachment bolts (1) of the upper
attachment of the windscreen washer tank
or attachment plate.

5.

Connect the connector (A).

6.

Tilt the cab to the driving position.

6

5

1

4

A

2

3

K1 01 487

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-21

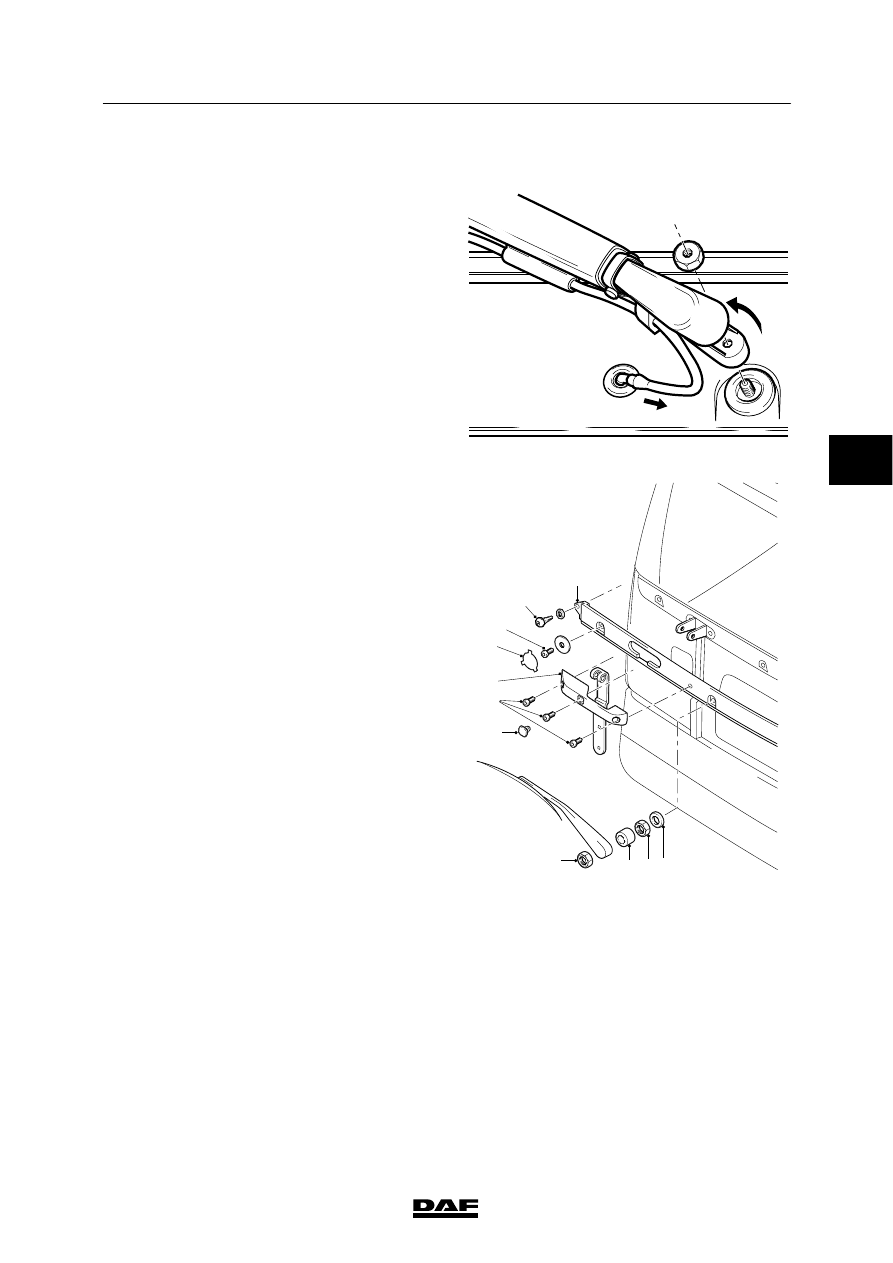

4.12 REMOVAL AND INSTALLATION, WINDSCREEN WIPER PANEL

Removing the windscreen wiper panel
1.

Open the windscreen wiper arm covers.

2.

Remove the attachment nuts of the
windscreen wiper arms.

3.

Remove the windscreen washer fluid hoses
and remove the windscreen wiper arms.

K1 00 654

4.

Remove the cab grille.

5.

Remove the two covers across the linkage
of the windscreen wiper system.

6.

Remove the attachment bolts (11) of the
ends of the windscreen wiper panel (1).

7.

Remove the cap (9) and remove the
attachment bolt (10).

8.

Remove the covers (4), locknuts (3) and
washers (2).

9.

Remove the caps (6) and the attachment
bolts (7) of the handles (8) and remove the
handles.

10. Take the windscreen wiper panel some

distance away from the cab and remove the
windscreen washer supply hose from the
manifold.

11. Slide the windscreen wiper panel over the

cab grille brackets and remove the
windscreen wiper panel from the cab.

4

11

10

9

8

3 2

K1 01 461

5

6

7

1

4
