1

EXTERNAL CAB COMPONENTS

Removal and installation

4-14

Installing the wide-angle exterior mirror
1.

Fit the exterior mirror to the bracket and fit
the clamp bolts. Do not yet tighten the
clamp bolts.

2.

Fit the connector of the exterior mirror
heating.

3.

Adjust the mirror height and angle, see
chapter ”Inspection and adjustment”.

4.

Tighten the clamp bolts.

5.

Fit the cover (push into place).

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-15

Model with integrated bracket

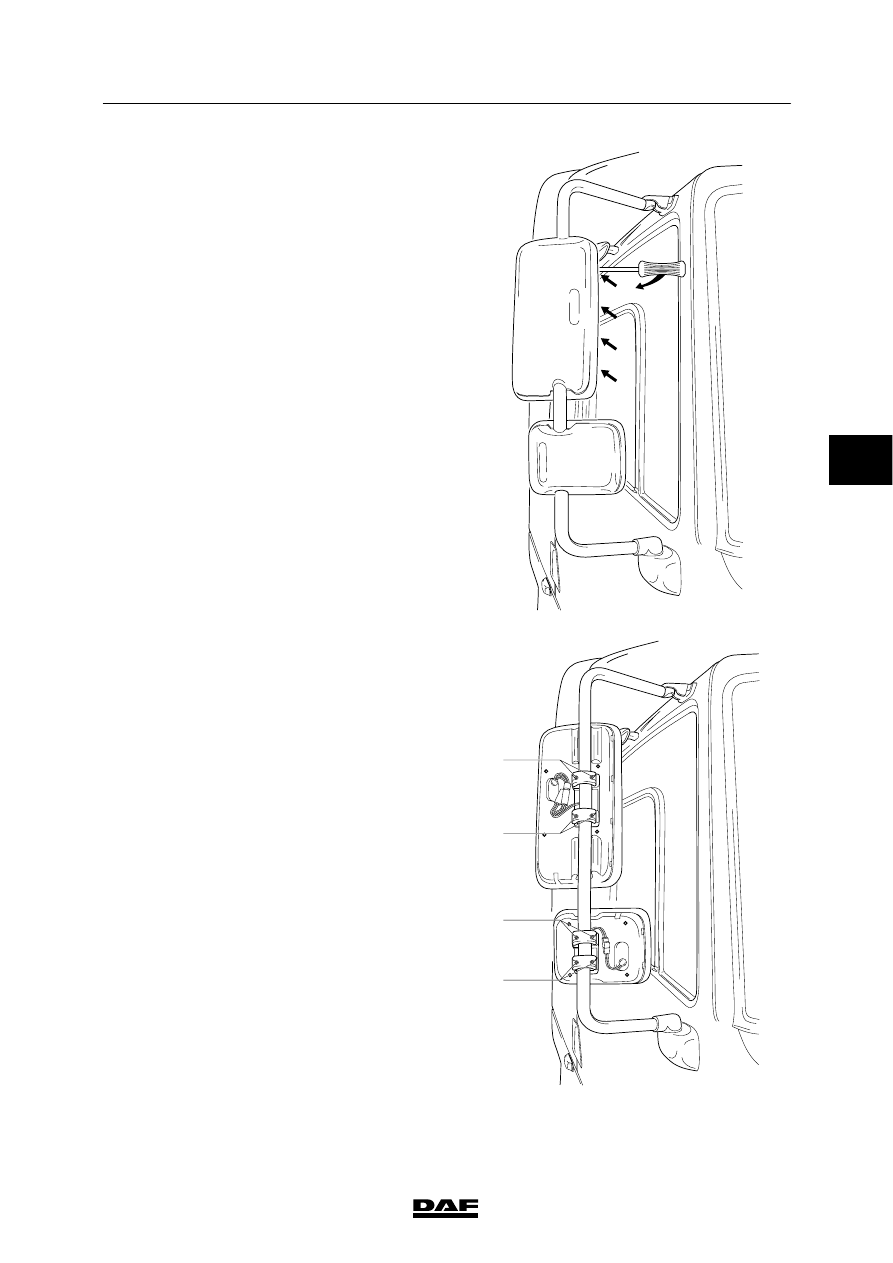

Removing the main exterior mirror
1.

Remove the cover at the back of the
exterior mirror. This cover can be loosened
by sticking a wide screwdriver into the
openings (do not turn it) and moving the
screwdriver backwards.

2.

Unplug the connectors of the exterior mirror
heating and/or exterior mirror adjustment.

3.

Remove the clamping bracket bolts (1) and
remove the exterior mirror from the bracket.

Installing the main exterior mirror
1.

Attach the exterior mirror to the bracket and
hand-tighten the clamping bracket bolts (1)
but do not tighten them firmly.

2.

Fit the connectors of the exterior mirror
heating and/or exterior mirror adjustment.

3.

Set the mirror to the proper height and
angle, see chapter ”Inspection and
adjustment”.

4.

Tighten the clamping bracket bolts (1).

5.

Fit the cover (push into place).

Removing the wide-angle exterior
mirror/dead angle exterior mirror
1.

Remove the cover at the back of the
exterior mirror. This cover can be loosened
by sticking a wide screwdriver into the
openings (do not turn it) and moving the
screwdriver backwards.

2.

Unplug the connector of the exterior mirror
heating.

3.

Remove the clamping bracket bolts (1) from
the exterior mirror and remove the exterior
mirror from the bracket.

K1 01 094

1

1

1

1

K1 01 095

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-16

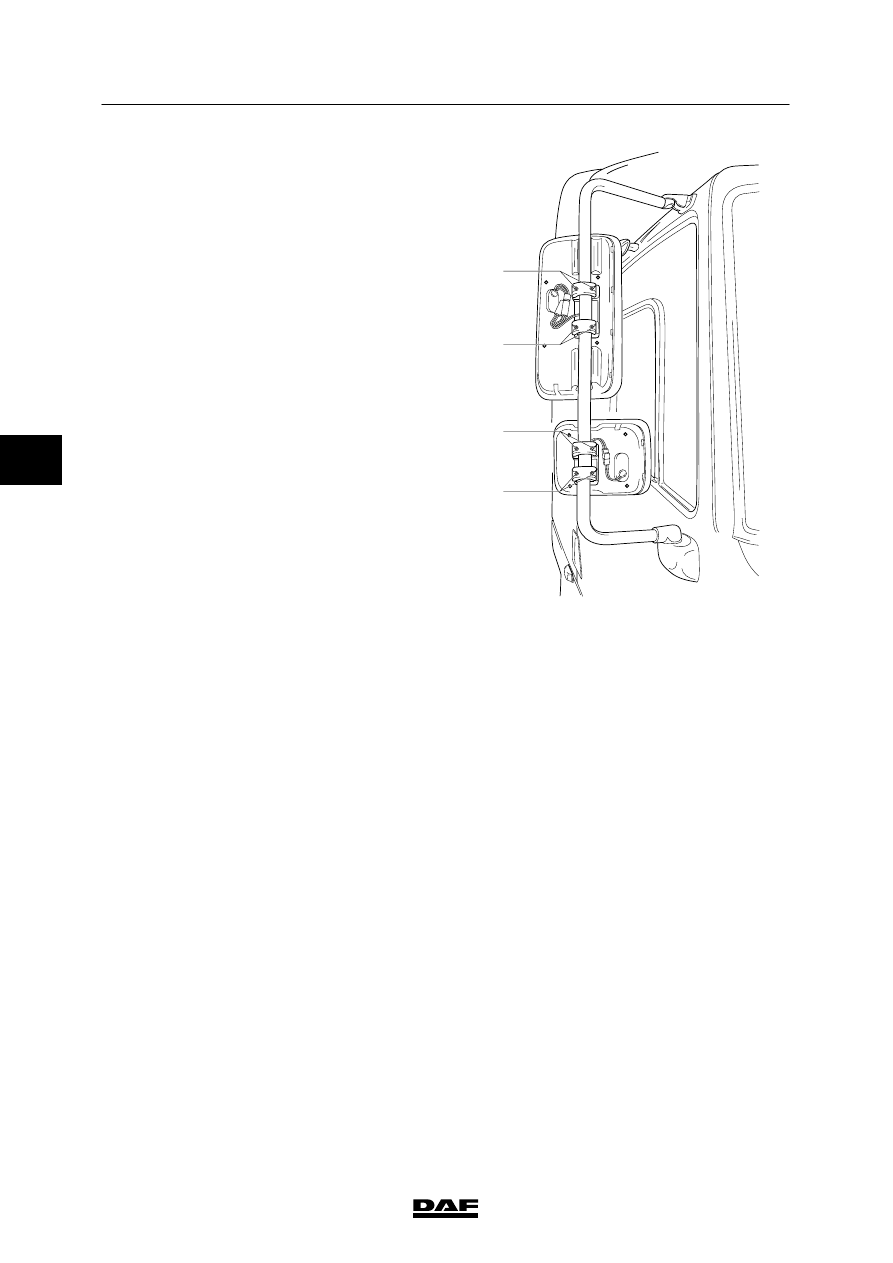

Installing the wide-angle exterior mirror/dead
angle exterior mirror
1.

Attach the exterior mirror to the bracket and
hand-tighten the clamping bracket bolts (1)
but do not tighten them firmly.

2.

Fit the connector of the exterior mirror
heating.

3.

Set the mirror to the proper height and
angle, see ”Technical data”.

4.

Tighten the clamping bracket bolts (1).

5.

Fit the cover of the exterior mirror (push into
place).

1

1

1

1

K1 01 095

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-17

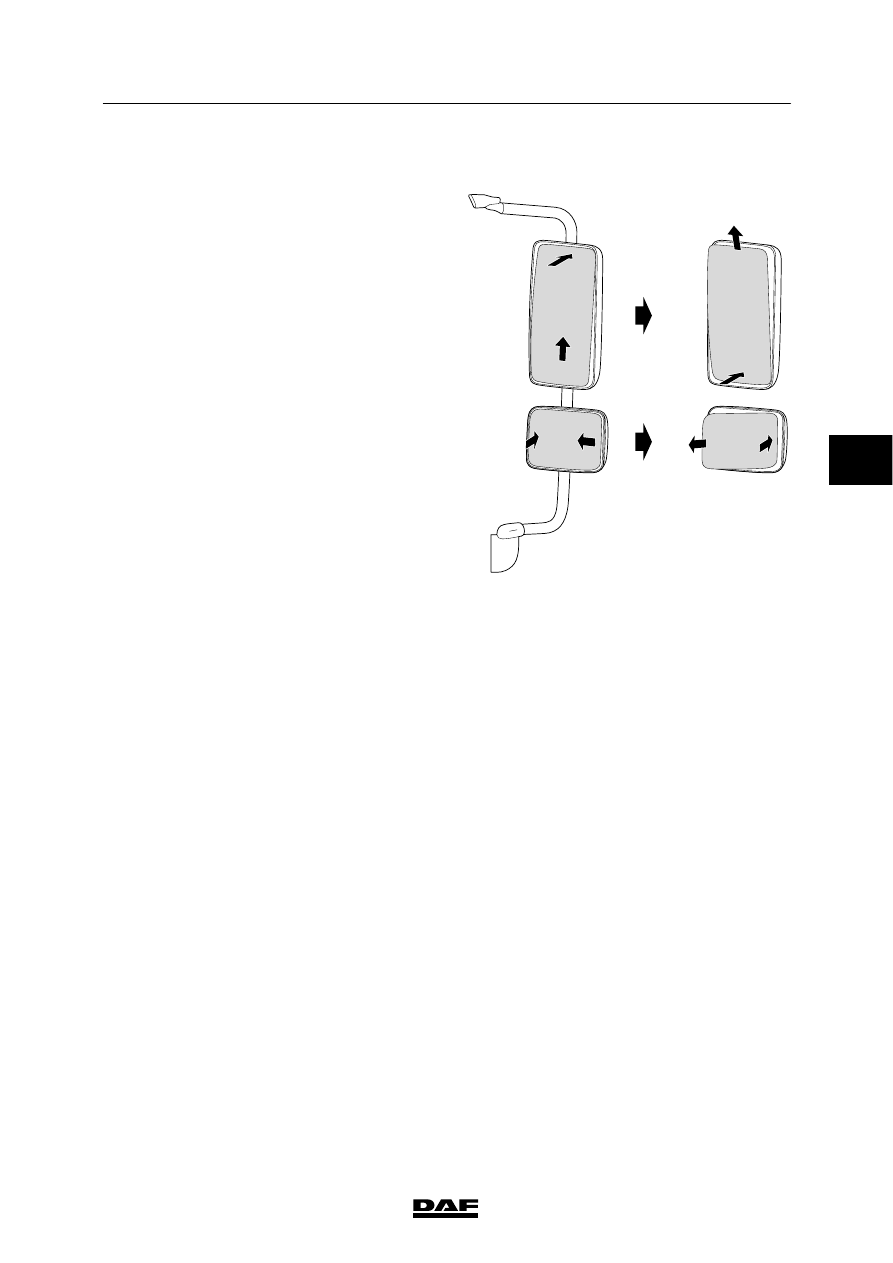

4.9 REMOVAL AND INSTALLATION, EXTERIOR MIRROR GLASS

Removing the main exterior mirror glass
1.

Press in the mirror glass at the top (1).

2.

Push the mirror glass upwards (2).

3.

Press in the mirror glass at the bottom (3).

4.

Put your fingers in the opening created and
now push the mirror glass (from the bottom
up) out of the fixing and remove the
glass (4).

Installing the main exterior mirror glass
1.

Put the mirror glass in place.

2.

Push the mirror glass from the top down
into the fixing.

3.

Put the mirror in its required position.

Removing the wide-angle exterior mirror
glass/dead angle exterior mirror glass
1.

Press in the mirror glass on the left-hand
side (1).

2.

Push the glass sideways from right to
left (2).

3.

Press in the mirror glass on the right-hand
side (3).

4.

Put your fingers in the opening created and
now push the mirror from right to left out of
the fixing and remove the glass (4).

Installing the wide-angle exterior mirror
glass/dead angle exterior mirror glass
1.

Put the mirror glass in place.

2.

Push the mirror glass into the fixing from left
to right.

3.

Put the mirror in its required position.

1

1

2

3

4

2

3

4

K1 01 029

4
