8

HYDRAULIC LIFTING GEAR

Disassembly and assembly

5-2

Disassembly of the pump unit
1.

Remove the pump unit from the vehicle, see
the chapter “Removal and installation”.

2.

Let the oil run from the reservoir.

3.

Clean the entire pump unit and the
surroundings before disassembly. Work in
very clean conditions.

4.

Remove the pressure-relief valve, the
4/2 valve and the 2/2 valve, see chapter
“Removal and installation”.

5.

The built-in non-return valve (28) is very
difficult to remove from the valve block
because a very strong locking and sealing
compound has been applied to the screw
thread of the sealing plug (29). Leave the
non-return valve in the valve block, if it is
not necessary to remove it.

6.

Remove the pressure switch (40).

7.

Loosen the clamping strip (19) and take the
reservoir (23) from the valve block (27).

8.

If necessary, disconnect the return lines
(35 and 45) from the valve block (27). The
lines are clamped to the couplings (36 and
44).

9.

Loosen the hose clip (48) and remove the
suction filter (50) from the coupling (47).

10. Mark the position of the pump (32) relative

to the valve block (27) to facilitate installing
the pump. Remove the two attachment bolts
(34) at the back of the pump and remove
the pump (32) from the valve block (27).

11. Mark the position of the motor (24) relative

to the valve block (27). Remove the two
hexagonal socket screws (31) and remove
the motor from the valve block.

12. Remove the coupling disk (26) from the

valve block (27).

6

ǹ 0001

8

Disassembly and assembly

HYDRAULIC LIFTING GEAR

5-3

Installation of the pump unit
1.

Check the parts for wear and/or damage.
Carefully check the suction line.
When installing the parts, always use new
gaskets and/or new O rings. Apply a little
grease to the O rings before fitting them.

2.

Apply plenty of oil to the coupling disk (26)
and install the coupling disk in the valve
block (27). Make sure that the groove for
the motor is aimed towards the motor side.

3.

Install the motor (24) on the valve block
(27). Tighten the attachment bolts (31) to
the specified torque, see main group
“Technical data”.

4.

Install the pump (32) on the valve block
(27). Make sure that the pump drive shaft
engages the coupling disk (26). Check
whether the front of the pump is flush
against the valve block before tightening the
attachment bolts (34). Tighten the
attachment bolts to the specified tightening
torque, see main group “Technical data”.

5.

Install the pressure-relief valve, the
4/2 valve and the 2/2 valve, see chapter
“Removal and installation”.

6.

Install the pressure switch (40).

7.

Install the oil-return lines (35 and 45).

8.

Install the filter (50). The cam on the filter
should fall into the round recess of the
pump cover. Tighten the hose clip (48)
securely.

9.

Install the O ring (20) and the reservoir (23).
The filling opening of the reservoir (23)
should be positioned at the side of the
valves (40 and 43). Tighten the reservoir
using the clamping strip (19).

10. Plug the line connections.

11. After installation of the pump unit in the

vehicle, the operation and adjustment of the
valves and the pressure switch should be
checked, see chapter “Checking and
adjusting”.
Check for external leakage.

6

ǹ 0001

8

HYDRAULIC LIFTING GEAR

Disassembly and assembly

5-4

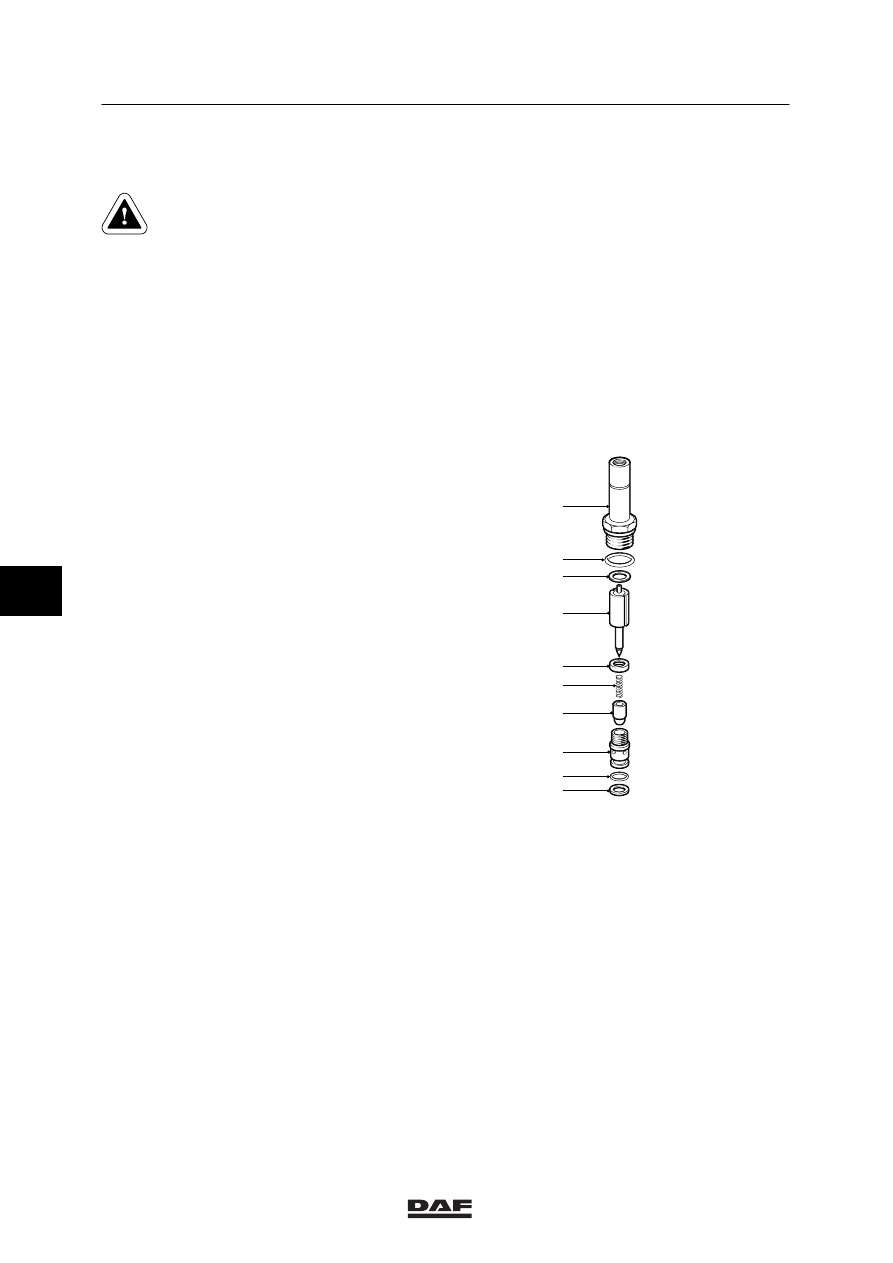

5.2 DISASSEMBLY AND ASSEMBLY, 2/2 MAGNETIC VALVE

Disassemble the valve only to
check and/or to clean the internals.
The internal parts cannot be
obtained separately. In case of a
fault, the valve as a whole should be
replaced.
Repair and maintenance activities
should be carried out in very clean
conditions as even the smallest
impurity can cause internal leakage
or can result in jamming of the
valve.

Disassembling the 2/2 magnetic valve
1.

Remove the valve from the pump, see the
chapter “Removal and installation”.

2.

Clamp the valve body (1) using the hexagon
head in the vice and remove the holder (8).

3.

Remove the holder (8) with the valve (7)
from the valve body (1). Make sure that the
adjusting rings (3) are kept together.

4.

Remove the spring (6) from the magnet
core (4) pin.

5.

Remove the magnet core (4) with the bush
(5) from the valve body (1). Note down the
distance of the bush (5).

Assembling the 2/2 magnetic valve
1.

Check the sealing surfaces of the valve (7),
the holder (8) and the magnet core (4) pin.

2.

Check the freedom of movement of the
valve (7) in the holder (8).

3.

Check the freedom of movement of the pin
in the magnet core (4).

4.

Replace the O ring (2) of the valve body (1)
and the O ring (9) of the holder (8). Apply a
little grease to the O rings.

10

9

8

7

5

4

3

2

1

6

A8 00 254

6

ǹ 0001

8

Disassembly and assembly

HYDRAULIC LIFTING GEAR

5-5

5.

Install the magnet core (4) with the bush (5)
into the valve body (1). Make sure that the
bush (5) is fitted in its original position.

6.

Fit the spring (6) on the pin of the magnet
core (4).

7.

Oil the valve (7) and slide the valve into the
holder (8). Check for freedom of movement.

8.

Install the holder (8) with the adjusting
ring(s) (3) on the valve body.

9.

Install the valve in the pump unit, see the
chapter “Removal and installation”.
