DAF 95XF. Manual - part 613

8

HYDRAULIC LIFTING GEAR

Removal and installation

4-2

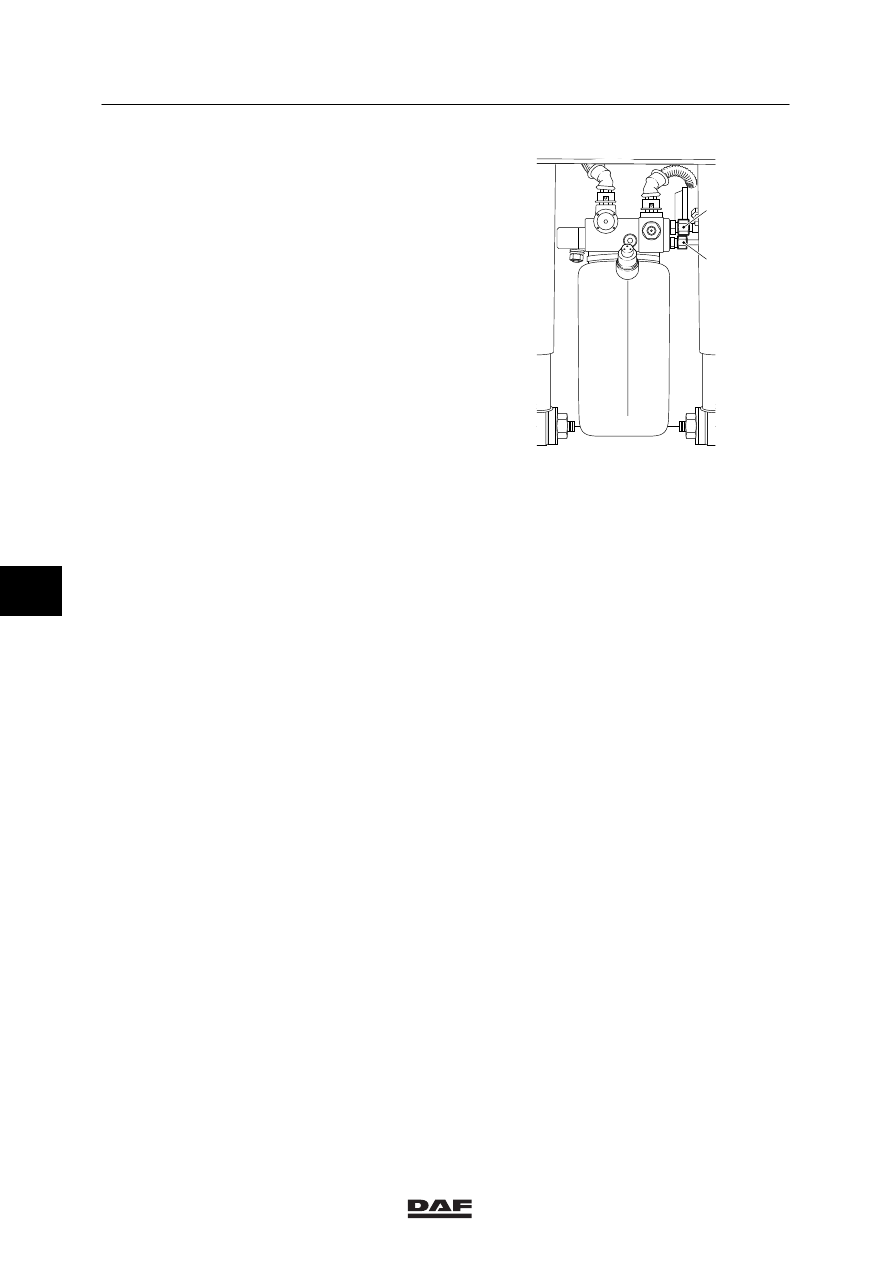

Installation of the pump unit
1.

If a new pump unit is to be installed, the line
connections should be transferred. Make
sure that the line connections are
connected to the correct pump outputs.
-

The line connection which is equipped
with M16 x 1.5 screw thread should be
fitted to output A.

-

The line connection which is equipped
with M18 x 1.5 screw thread should be
fitted to output B.

2.

Fit the pump unit on its support.

3.

Fit the bracket around the reservoir.

4.

Fit the support to the chassis cross
member.

5.

Connect the lines.

6.

Reconnect the wiring and put the fuse back
in.

7.

Fill the reservoir, see chapter “Draining and
filling”.

8.

Inspect the line connections for leaks.

9.

Check the system pressure and the
pressure-relief valve, see chapter “Checking
and adjusting”.





B

A

A8 00 281

6

ǹ 0001

8

Removal and installation

HYDRAULIC LIFTING GEAR

4-3

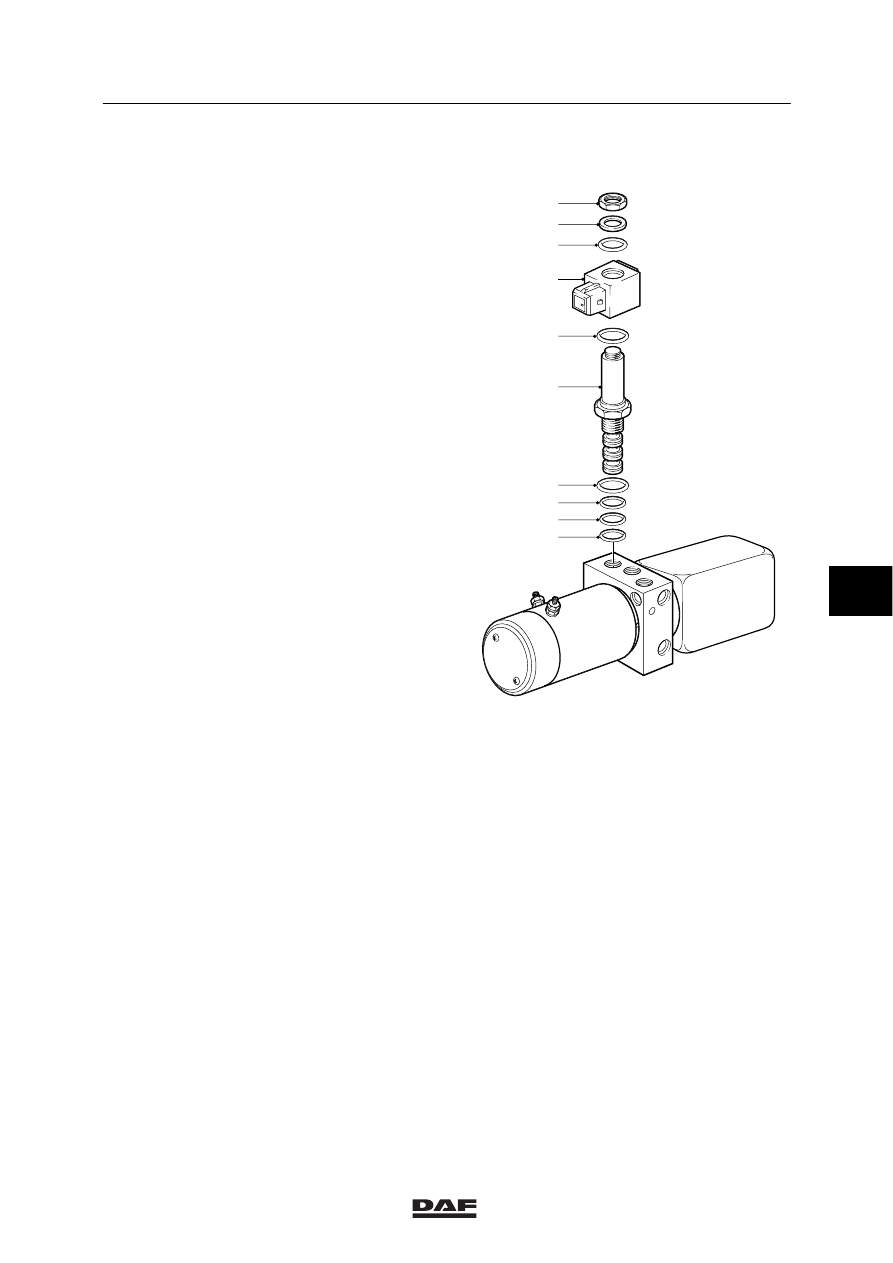

4.2 REMOVAL AND INSTALLATION, 4/2 MAGNETIC VALVE

Removal of the 4/2 magnetic valve
1.

Remove the connector.

2.

Clean the valve and the surrounding area.
Work in very clean conditions.

3.

Remove the nut (1) at the valve top and
take the coil (4) from the valve.

4.

Remove the valve (6) from the valve block.

5.

The valve (6) itself cannot be disassembled.

Installing the 4/2 magnetic valve
1.

Replace the O-rings and the sealing ring.

2.

Apply a little oil to the valve (6) and install it
into the valve block. Tighten the valve to the
specified tightening torque, see main group
“Technical data”.

3.

Check the O rings (3 and 5) at the bottom
and top of the coil (4) and install the coil (4).

4.

Turn the coil (4) into the desired position
and fit the spacer ring (2) with the nut (1).

5.

Fit the connector.

1
2
3

5

6

7
8
9

10

4

A8 00 252

6

ǹ 0001

8

HYDRAULIC LIFTING GEAR

Removal and installation

4-4

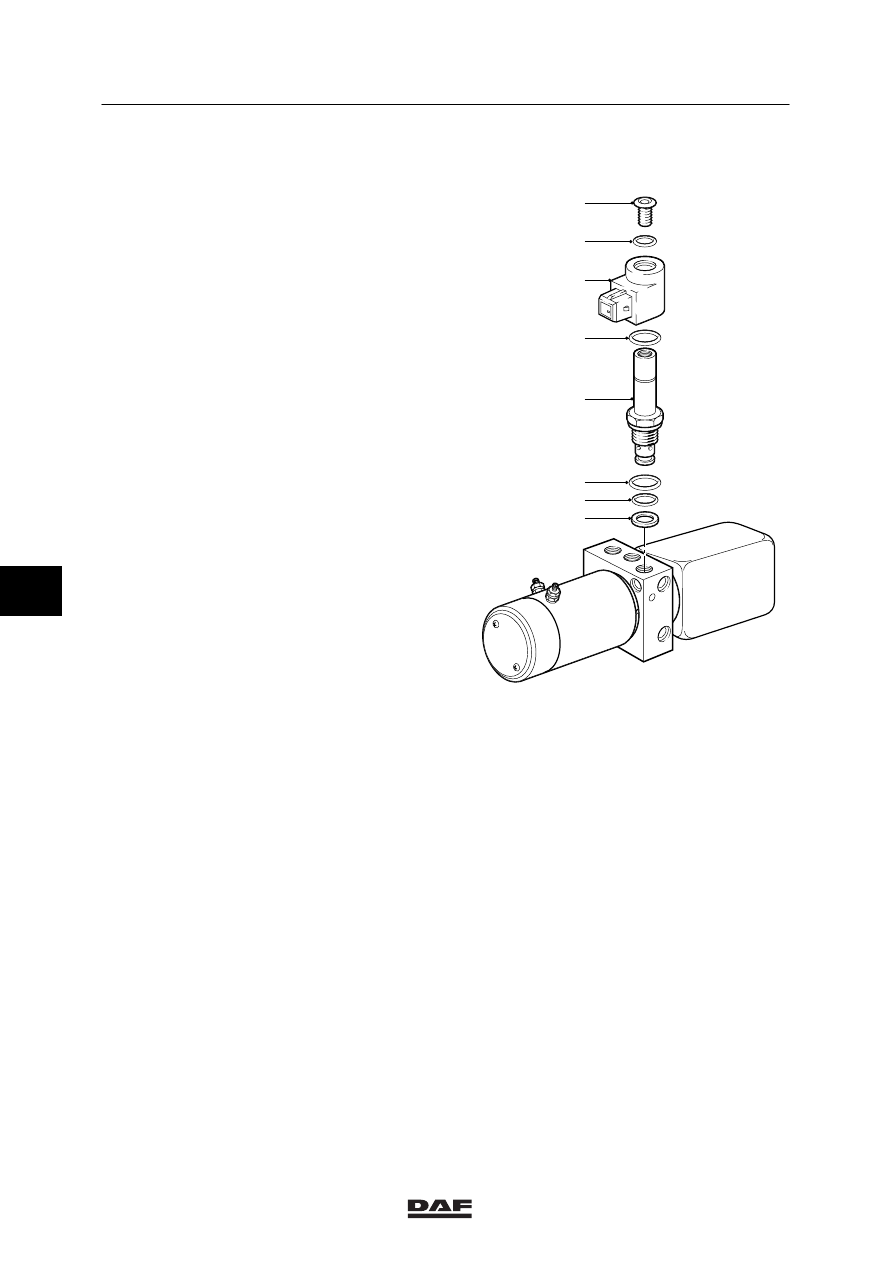

4.3 REMOVAL AND INSTALLATION, 2/2 MAGNETIC VALVE

Removal of the 2/2 magnetic valve
1.

Remove the connector.

2.

Clean the valve and the surrounding area.
Work in very clean conditions.

3.

Remove the hexagonal socket screw (1) at
the valve top and take the coil (3) from the
valve.

4.

Remove the valve (5) from the valve block.

5.

The valve (5) can be disassembled, see
chapter “Assembly and disassembly”. In
case of wear, the valve should be replaced
entirely.

Installing the 2/2 magnetic valve
1.

Replace the O rings.

2.

Apply a little oil to the valve (5) and install it
into the valve block. Tighten the valve to the
specified tightening torque, see main group
“Technical data”.

3.

Check the O rings at the bottom and top of
the coil (3) and install the coil (3).

4.

Turn the coil (3) into the desired position
and fit the hexagonal socket screw (1).

5.

Fit the connector.

1

2

3

4

5

6
7
8

A8 00 251

6

ǹ 0001

8

Removal and installation

HYDRAULIC LIFTING GEAR

4-5

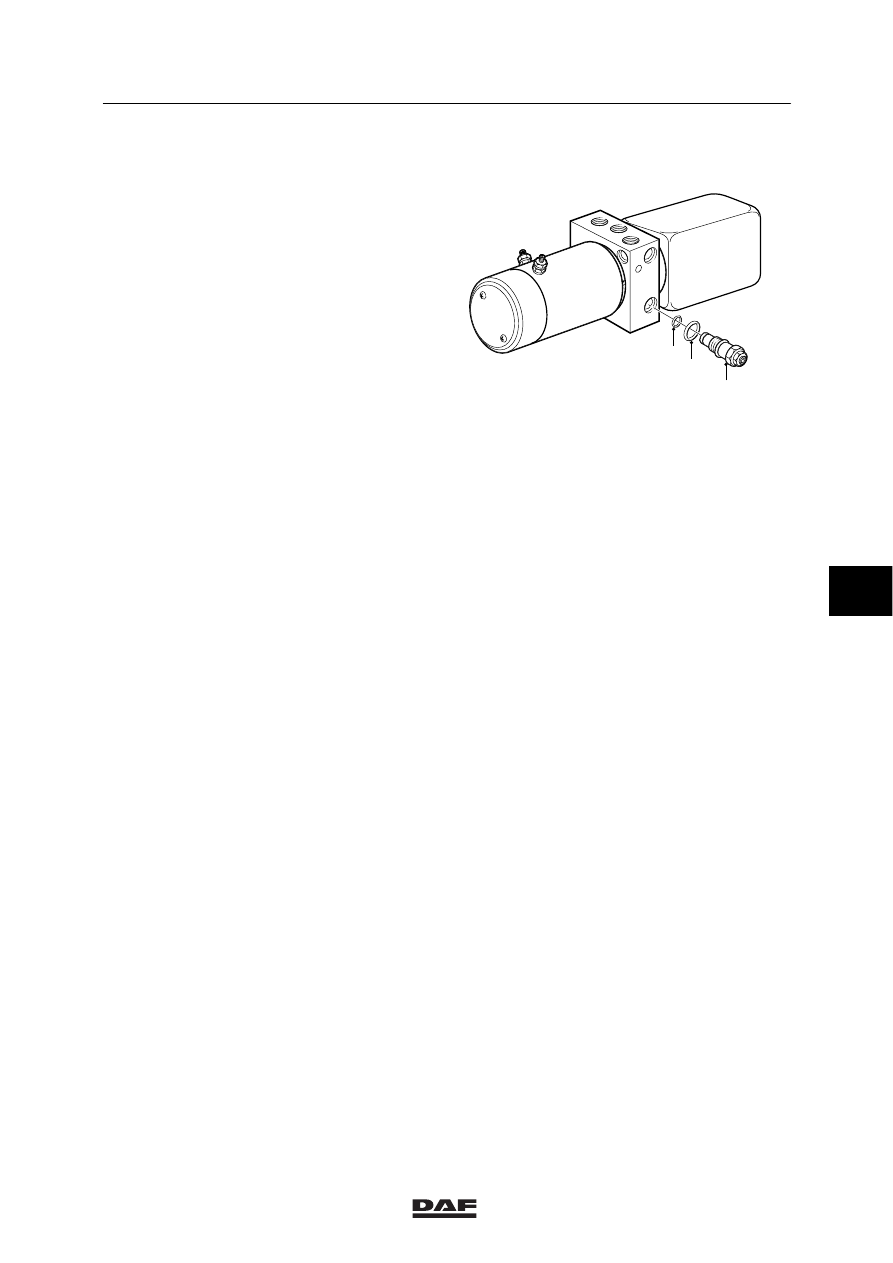

4.4 REMOVAL AND INSTALLATION, PRESSURE-RELIEF VALVE

Removal of the pressure relief valve
1.

Make sure that the trailing-axle wheels are
fully lowered and on the ground.

2.

Clean the valve and the surrounding area.
Work in very clean conditions.

3.

Remove the fuse from the lifting gear.

4.

Remove the entire valve (3) from the valve
block.

5.

The valve (3) itself cannot be disassembled.
If necessary, turn out the hexagonal socket
screw until the ball is lifted from its seat.
Subsequently purge the valve using
compressed air. Before turning out the
hexagonal socket screw, first measure the
length of the hexagonal socket screw
protruding from the valve. After purging the
valve, turn the hexagonal socket screw into
the valve to the same length.

Installation of the pressure-relief valve
1.

Replace the two O rings (1 and 2). Apply a
little oil to the valve (3) and install it into the
valve block.
Tighten the valve to the specified tightening
torque, see main group “Technical data”.

2.

Reinstall the fuse.

3.

Check the pressure and, if required,
readjust it according to the specifications in
chapter “Checking and adjusting”.

1

2

3

A8 00 276

6

ǹ 0001
