HYDRAULIC LIFTING GEAR

Contents

2

6

ǹ 0001

8

Safety instructions

HYDRAULIC LIFTING GEAR

1-1

1. SAFETY INSTRUCTIONS

-

Repair and maintenance activities must only
be carried out while the trailing axle is
lowered.
When the trailing axle is lifted, the line
connected to line connection B (imprinted
on the pump unit) is pressurized.

-

Stay at a safe distance from the moving
parts when activating the lifting gear.

-

Avoid skin contact with hydraulic oil.

-

Use T-pieces and couplings which are
suited for high system pressures when
connecting a pressure gauge.

-

Always make sure that the pressure-relief
valve functions properly before testing the
internal leakage of the pump unit.

-

Never stand in front of the piston rod when
testing the cylinder.

-

The surface of the cylinder piston rods can
be easily damaged. Even the slightest
damage to the surface will result in leakage.
During repair or maintenance activities
which could cause damage to the piston-rod
surfaces, the trailing axle should be
lowered. In that case the piston rods will be
retracted into the cylinders.
During activities such as welding, grinding,
paint spraying and applying bitumen
coatings, it is especially important to cover
any cylinder-rod parts still protruding from
the cylinder.
Also cover the lines.

ǹ 0001

6

8

HYDRAULIC LIFTING GEAR

Safety instructions

1-2

6

ǹ 0001

8

General

HYDRAULIC LIFTING GEAR

2-1

2. GENERAL

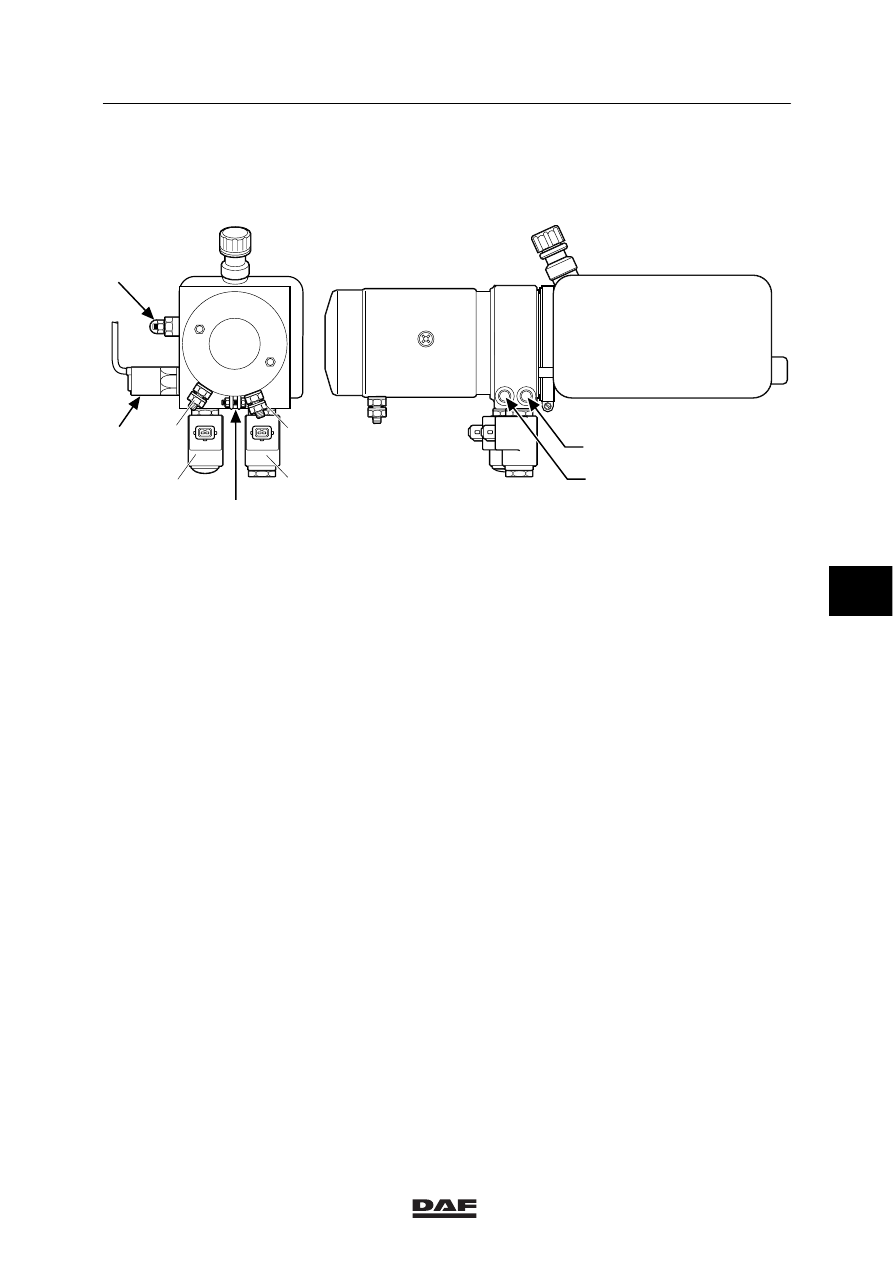

2.1 LOCATION OF COMPONENTS

A

B

1

2

3

4

5

6

7

A8 00 247

1.

Pressure switch

2.

Pressure-relief valve

3.

4/2 magnetic valve (lift trailing axle)

4.

2/2 magnetic valve (lower trailing axle)

5.

Built-in non-return valve

6.

Connection point + (D1E1)

7.

Connection point -- (D2E2)

A.

Line connection (delivery line while
lowering)

B.

Line connection (delivery line while lifting)
(The characters are imprinted on the valve
block of the pump unit)

Relays, diodes and fuse
The relays, diodes and fuse of the trailing-axle
lifting gear are positioned in a watertight box.
This box is installed on the inside of the chassis
on the chassis side member.
