DAF 95XF. Manual - part 607

8

TRAILING AXLES

Removal and installation

3-22

8.

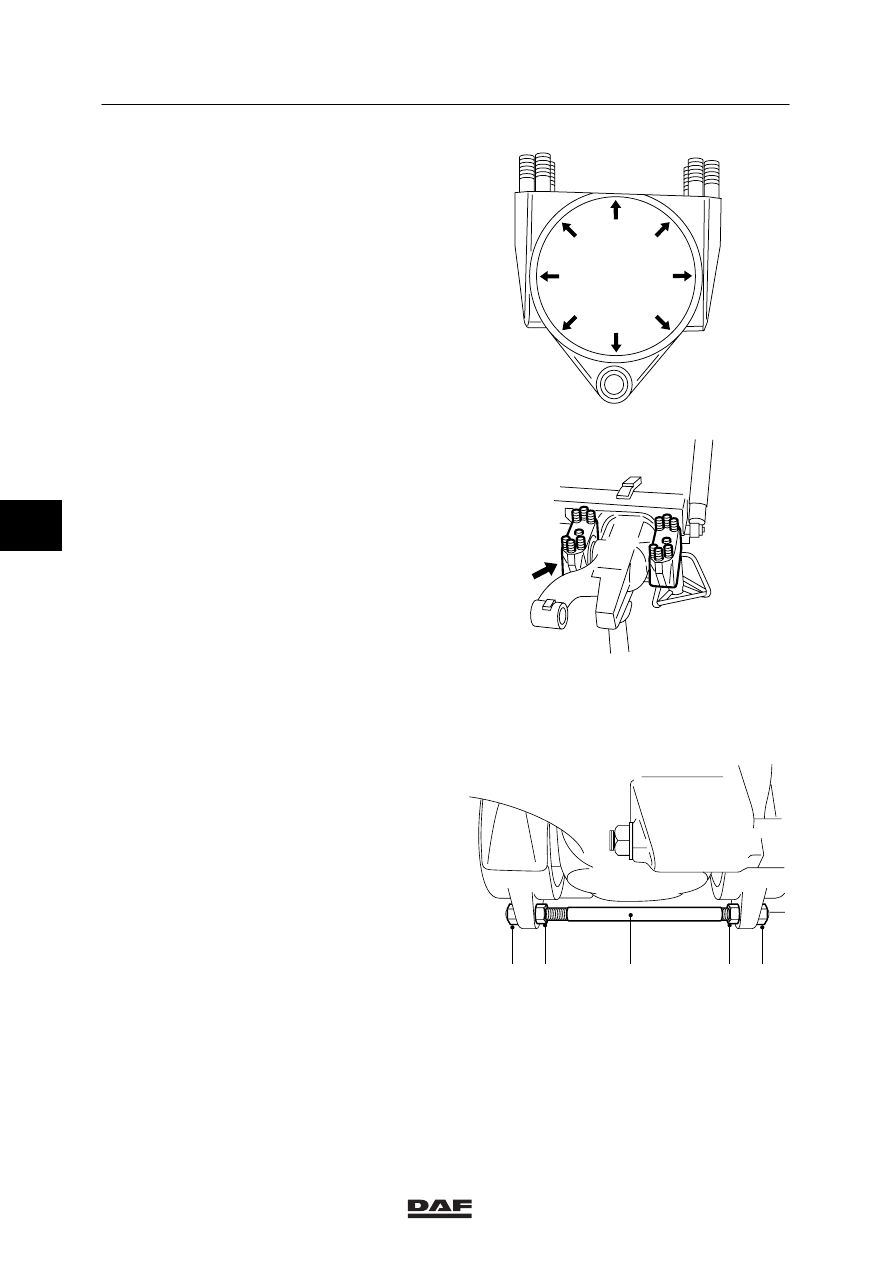

Fit the sealing plate and lock it by tapping
the centring edge inward in eight places.

A8 00 419

9.

Fit the outer bearing block to the axle
journal. Make sure that the push/pull rod is
inserted through the eye of the bearing
block.

A8 00 421

10. Fit the bearing in the outer bearing block.

11. Screw the adjusting nut several turns into

the bearing block.

12. Turn the outer nut (1) of the push/pull rod

onto the push/pull rod.

13. Clean the contact surfaces of the bearing

blocks and bearing support. Check that all
adjusting bushes are present.

1

2

3

4

5

A8 00 407

5

ǹ 200302

8

Removal and installation

TRAILING AXLES

3-23

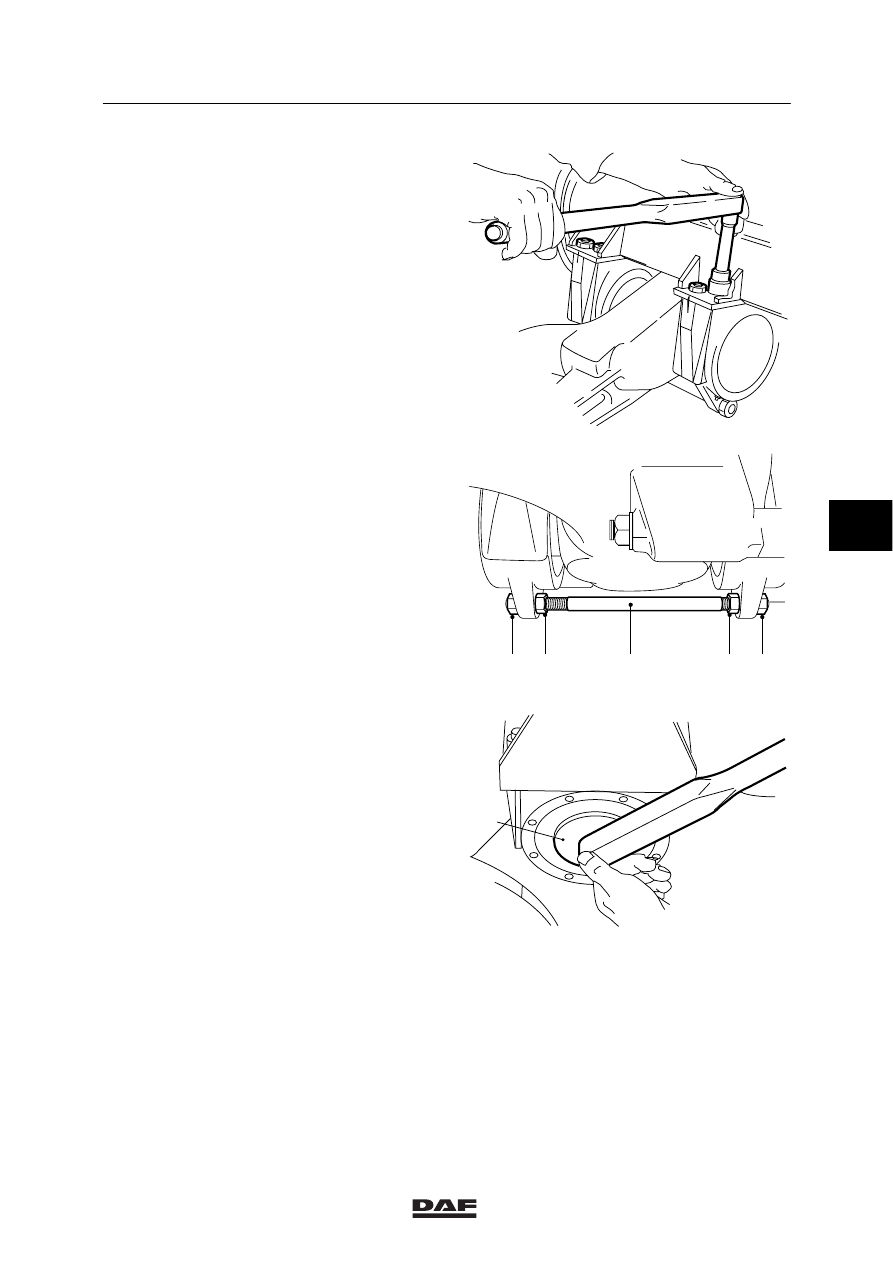

14. Fit the bearing blocks into their original

positions on the bearing support.
Tighten the attachment nuts evenly to the
specified tightening torque. See main group
“Technical data”.

A800219

15. Turn the inner nuts (2 and 4) of the

push/pull rod (3) against the bearing block.

16. Tighten the outer nuts (1 and 5) of the

push/pull rod (3) to the specified tightening
torque, see main group “Technical data”.

1

2

3

4

5

A8 00 407

17. Tighten the adjusting nut to the specified

tightening torque using the special tool (A)
(DAF No. 1453122). See main group
“Technical data”.

18. Loosen the adjusting nut. Retighten the

adjusting nut to the specified tightening
torque. See main group “Technical data”.

A8 00 415

A

ǹ 200302

5

8

TRAILING AXLES

Removal and installation

3-24

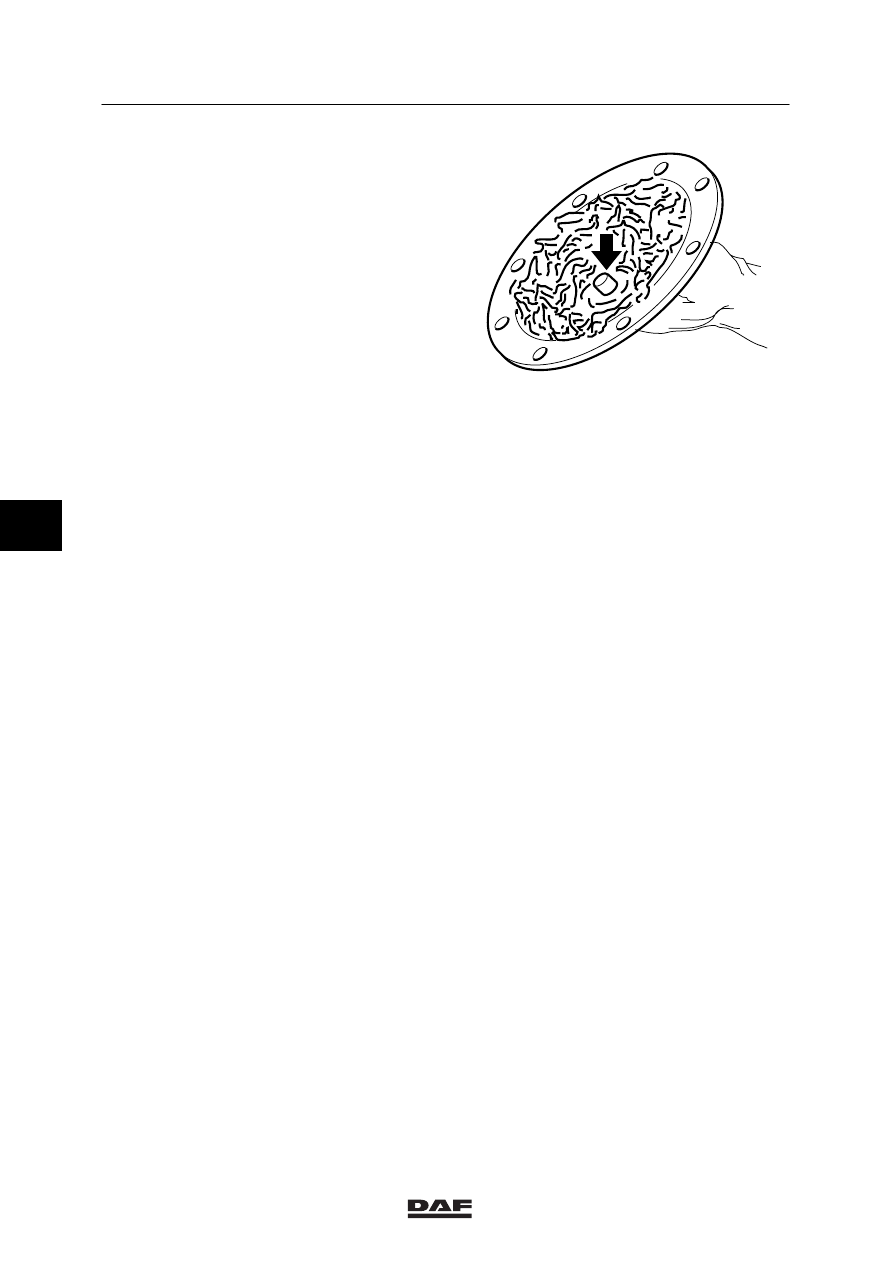

19. Fit a new gasket to the cover and fit the

cover. The lock cam on the inside of the
cover must fall into a recess in the adjusting
nut. If it does not, turn the adjusting nut to
the smallest angle (loosen or tighten) until
the lock cam falls into a recess.

20. Fit the cover attachment bolts.

21. Lubricate the bearing blocks until a collar of

grease is visible at the seals.

A800221

5

ǹ 200302

8
