8

SINGLE REAR AXLE 1354

Draining and filling

4-2

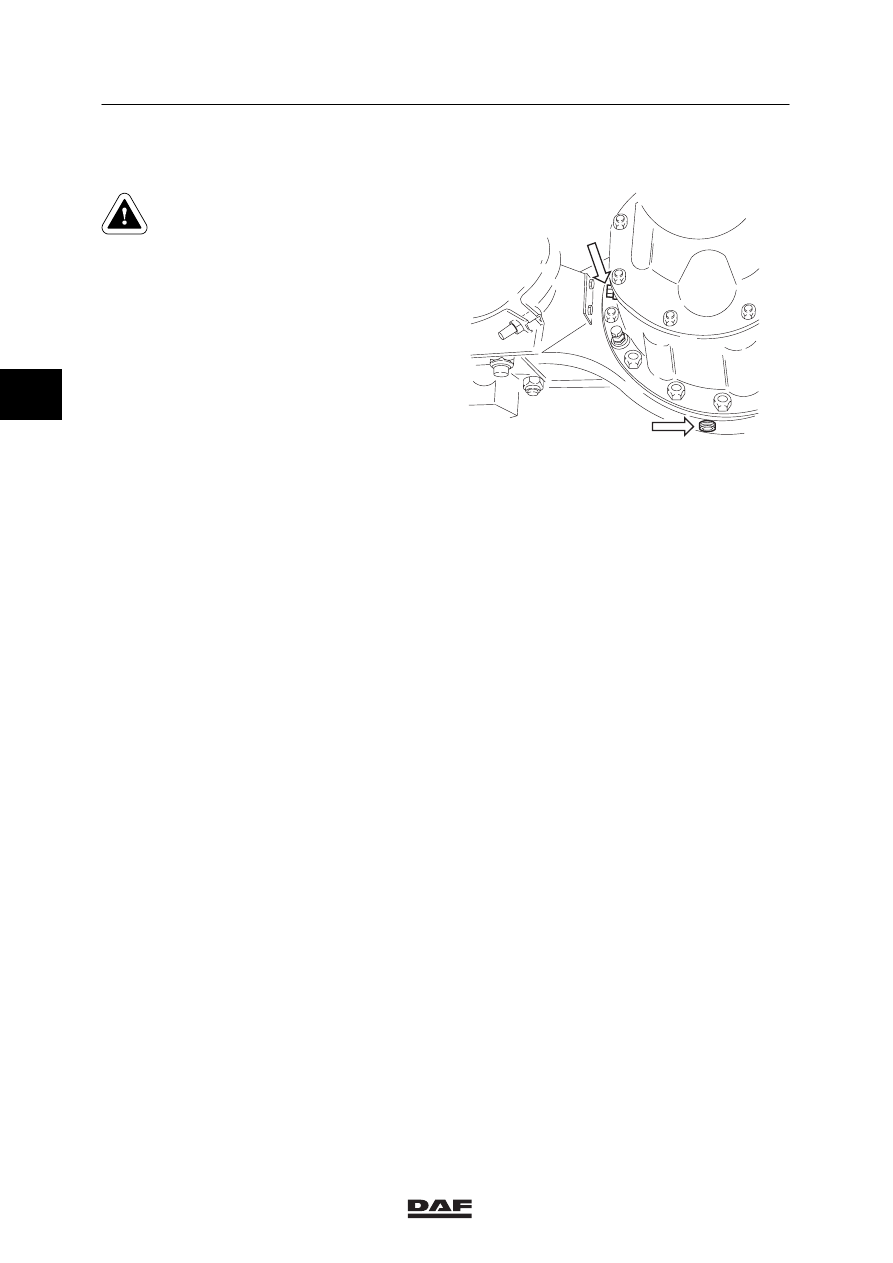

4.2 DRAINING AND FILLING, DIFFERENTIAL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the differential
1.

Position the vehicle on a level surface.

2.

Remove drain plug (B) and drain the oil.

3.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

Filling the differential
1.

Position the vehicle on a level surface.

2.

Remove the oil-level plug/filler plug A and
fill the differential with the specified quantity
of oil.

3.

Check the oil level after approximately
5 minutes. See chapter “Inspection and
adjustment”.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

B

A

M8048

ǹ 0001

3

8

Contents

TANDEM REAR AXLE 1355 T

1

CONTENTS

Page

Date

1.

GENERAL

1-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Description 1355 T, general

1-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

Description 1355 T, first axle

1-2

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.3

Description 1355 T, second axle

1-4

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.4

Overview drawing, wheel hub

1-6

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

INSPECTION AND ADJUSTMENT

2-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Inspection and adjustment, wheel bearing play

2-1

0001

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Inspection, hub oil levels

2-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.3

Inspection, differential oil level

2-2

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.4

Inspection, operation of differential lock

2-2

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.5

Inspection, hub and wheel bearings

2-3

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.6

Inspection, ABS sensor ring

2-4

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

REMOVAL AND INSTALLATION

3-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

Removal and installation, entire rear axle

3-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.2

Removal and installation, axle shafts

3-3

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.3

Removal and installation, wheel hub

3-5

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.4

Removal and installation, hub oil seal

3-8

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.5

Removal and installation, combined hub oil seal/ABS sensor ring

3-10

0001

. . . . . . . .

. . . . .

3.6

Removal and installation, wheel bearings

3-12

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

3.7

Removal and installation, ABS sensor ring

3-12

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

3.8

Removal and installation of the drive flange

3-15

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

3.9

Removal and installation, input shaft pinion oil seal

3-16

0001

. . . . . . . . . . . . . . . . . . . .

. . . . .

3.10 Removal and installation, output shaft pinion oil seal

3-17

0001

. . . . . . . . . . . . . . . . . . .

. . . . .

3.11

Removal and installation, differential

3-18

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

3.12 Removal and installation, differential lock

3-20

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

4.

DRAINING AND FILLING

4-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.1

Draining and filling, hub

4-1

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.2

Draining and filling, differential

4-2

0001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

ǹ 0001

4

8

TANDEM REAR AXLE 1355 T

Contents

2

4

ǹ 0001

8

General

TANDEM REAR AXLE 1355 T

1-1

1. GENERAL

1.1 DESCRIPTION 1355 T, GENERAL

The 1355 T tandem system consists of a
double-drive tandem axle with hub reduction.
The rear-axle housing is of a very light but rigid
construction. Due to this construction the
banjo-housing cover is not welded to the axle
housing but attached using bolts. These bolts,
which run right through the axle housing, also
attach the differential to the axle housing.

In the first shaft the torque is divided over the
first and second shaft. To enable speed
differences between the two shafts, a so-called
third differential is installed. If required, the
differential can be locked. Via the axle shafts the
torque is transferred to the wheel hubs, where,
using a second reduction, the torque is used to
drive the wheels.
