EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Inspection and adjustment

3-48

3.43 CHECKING THE FIFTH WHEEL

1.

Check the attachment of the fifth wheel.

2.

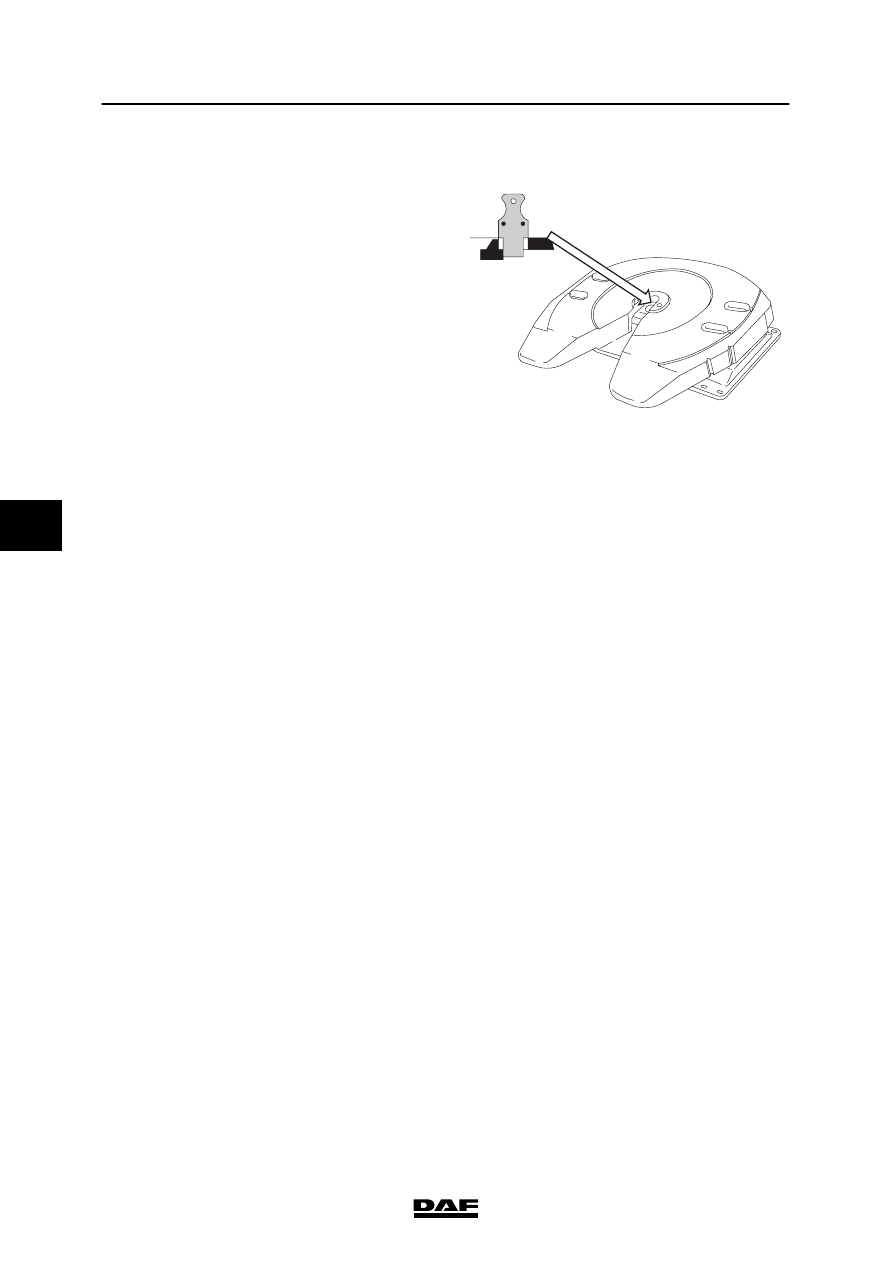

Check the play of the closing gear of the
fifth wheel.

Note:
For maximum play values, consult the
manufacturer’s instructions or the legal
requirements.

M9003

5

 200424

Inspection and adjustment

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

3-49

3.44 CHECKING THE TRAILER COUPLING

1.

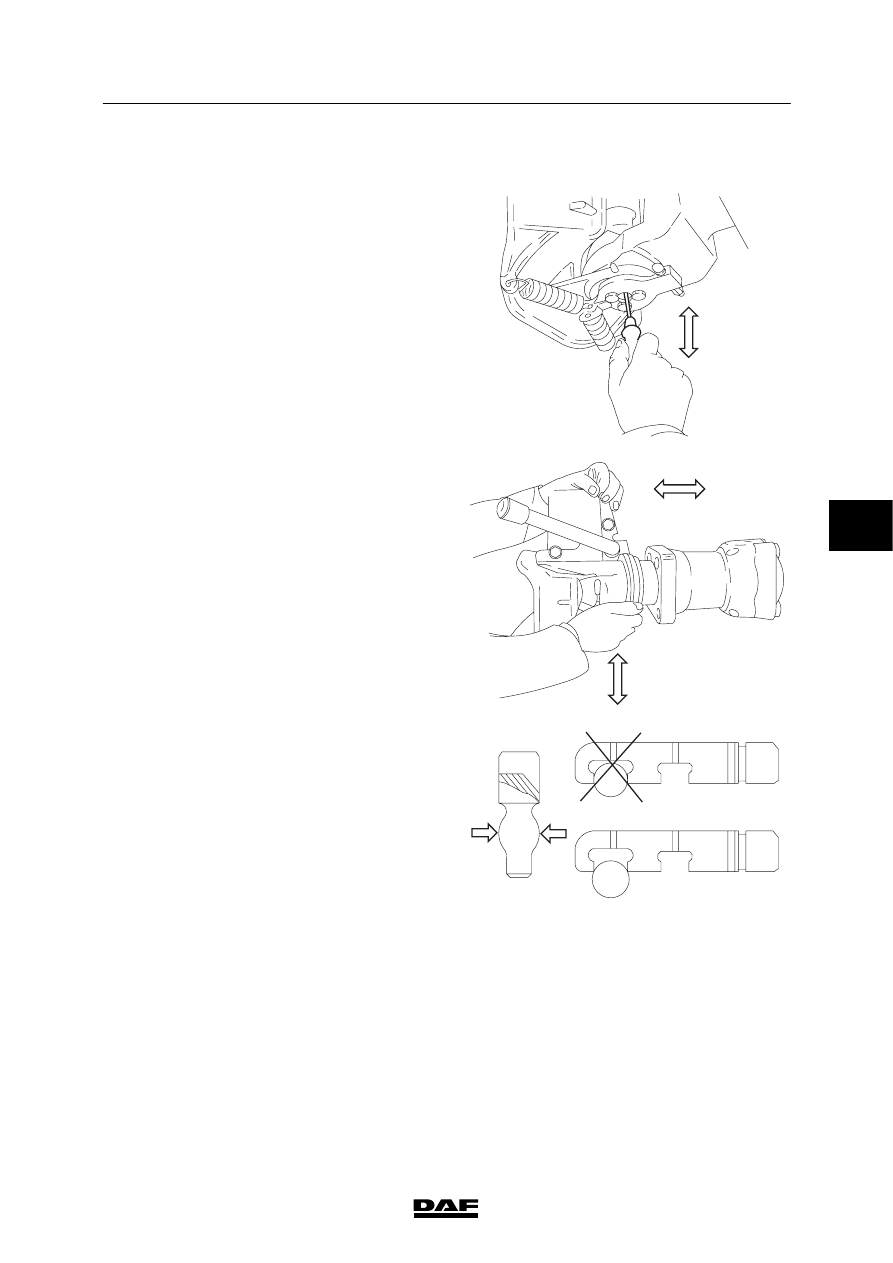

Check the upward play of the arched pin.

2.

Check the radial play of the arched pin.

M9002

3.

Check the vertical and horizontal play of the
coupling jaw.

M9001

4.

Check the diameter of the arched pin.

5.

Check the attachment of the trailer coupling
and the rear cross member.

Note:
For maximum play values, consult the
manufacturer’s instructions or the legal
requirements.

M9004

5

 200424

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Inspection and adjustment

3-50

3.45 RETIGHTENING THE HUB NUT OF LEADING REAR AXLE 09N044

(FTP-TYPE VEHICLES)

1.

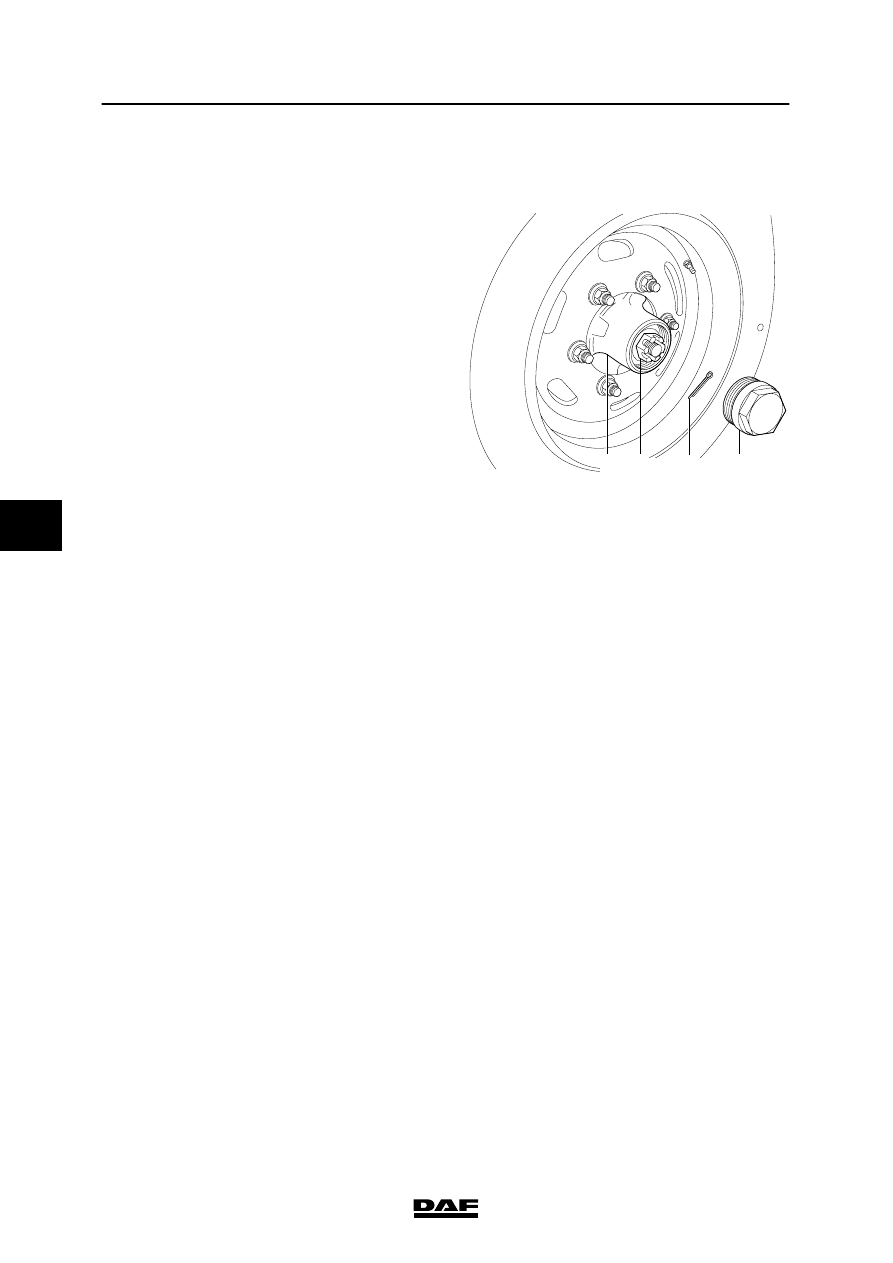

Remove the hub cap (4) using special tool
(DAF no. 1329498).

2.

Lift the leading rear axle.

3.

Release the brakes.

4.

Remove the split pin (3) from the hub
nut (2).

5.

Tighten the lock nut to the specified
tightening torque, see “Technical data”. Turn
the wheel at least 5 revolutions clockwise
and then 5 revolutions anti-clockwise while
fixing the hub nut.

6.

Check that the wheel rotates smoothly.

7.

Turn back the hub nut until the split pin can
be fitted. Fit a new split pin.

Note:
There are 2 split pin holes in the axle
journal. Select the split pin hole where the
hub nut needs to be turned back least.

8.

Fit the hub cap. Tighten the hub cap to the
specified torque using the special tool (DAF
no. 1329498). See “Technical data”.

9.

Adjust the brakes.

S7 00 657

1

2

3

4

5

 200424

Inspection and adjustment

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

3-51

3.46 INSPECTION AND ADJUSTMENT, WHEEL BEARING PLAY

FRONT AXLE/TRAILING AXLE 09N075/LEADING REAR AXLE

Checking the wheel bearing play
1.

To make sure that the inspection of the
wheel bearing play is reliable, use the
special tool (DAF no. 0535595).

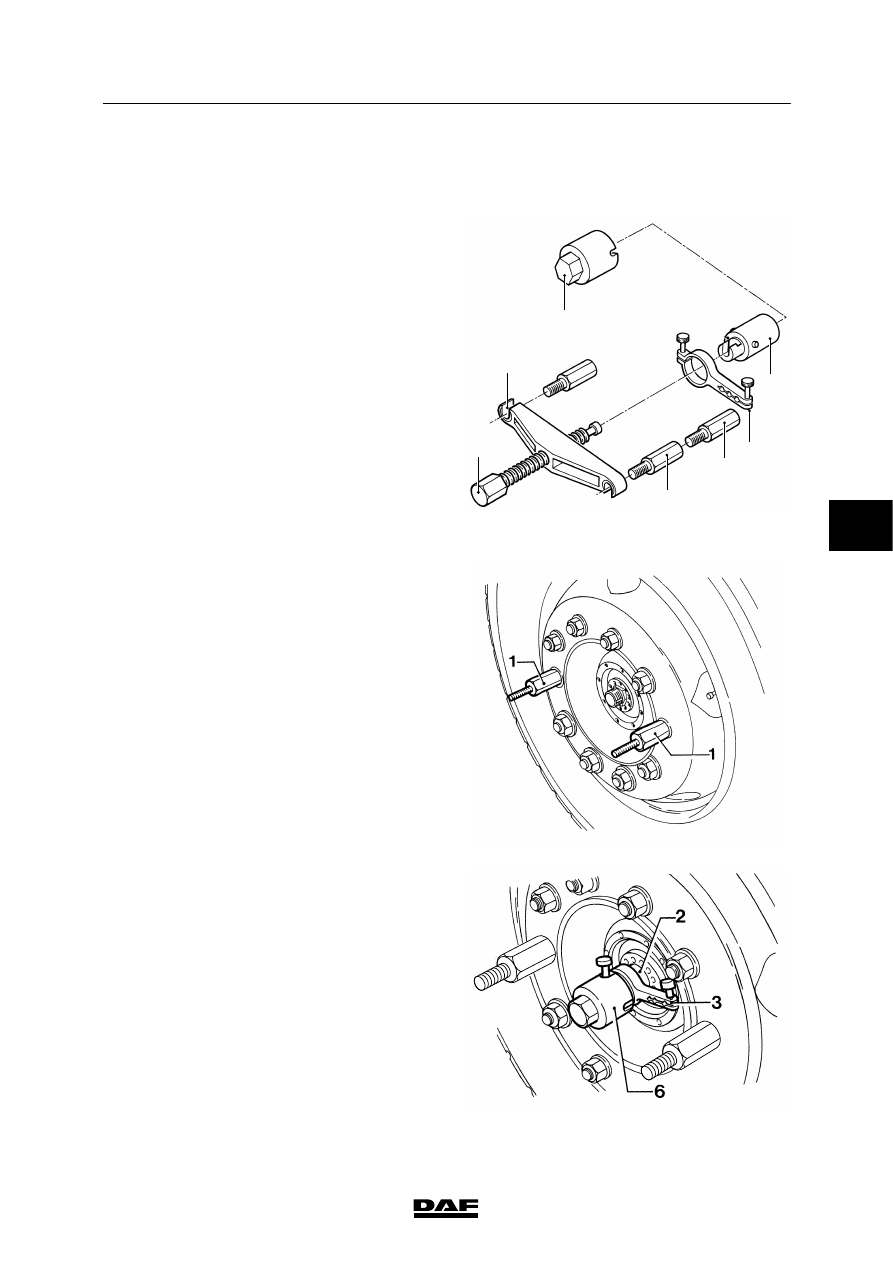

The special tool consists of:
1.

extensions

2.

central nut

3.

dial gauge holder

4.

threaded spindle

5.

bridge

6.

socket wrench

7.

additional extension pieces

2.

Remove the hub cap.

3.

Remove two opposite wheel nuts.

S7 00 131

1

7

6

4

5

3

2

4.

Fit the extensions (1) onto the vacant wheel
studs. The extensions belonging to the set
should now be extended using the
additional extension pieces (7).

S7 00 079

5.

Place the dial gauge holder (3) on the
central nut (2).

S7 00 080

5
