DAF 95XF. Manual - part 241

5

Contents

CONNECTING ACCESSORIES

1

CONTENTS

Page

Date

1.

CONNECTING ACCESSORIES

1-1

0009

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Connection points on printed circuit

1-1

0009

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

Connecting accessories with a current consumption of 15 to 25 Amp

1-2

0009

. . . .

. . . . . .

1.3

Connecting accessories via the accessory connector

1-3

0009

. . . . . . . . . . . . . . . . . .

. . . . . .

1.4

Overview of connection points in roof console

1-4

0009

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.5

40A connector

1-6

0009

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.6

12V connection in the overhead box connector

1-7

0009

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.7

Spare wires

1-8

0009

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.8

Cool box connector

1-8

0009

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.9

Connecting the radio

1-9

0009

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6

ǹ 0009

5

CONNECTING ACCESSORIES

Contents

2

6

ǹ 0009

5

Connecting accessories

CONNECTING ACCESSORIES

1-1

1. CONNECTING ACCESSORIES

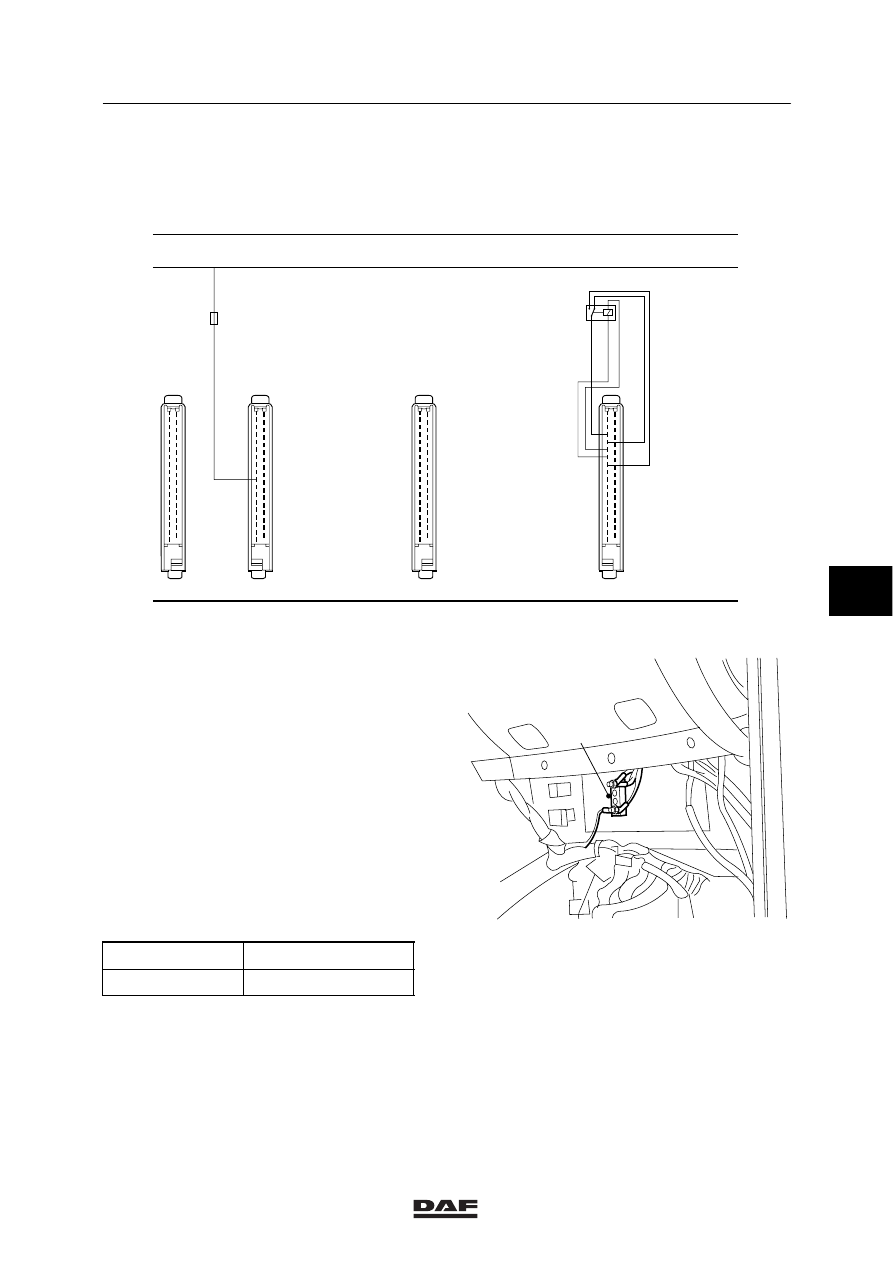

1.1 CONNECTION POINTS ON PRINTED CIRCUIT

401

19

1

35

18

403

19

1

35

18

400

19

1

35

18

402

19

1

35

18

RES

G450

ER01

1010

M

1000

E500914

The accompanying diagram shows the spare
connectors for accessories.
The connectors concerned are fed via the
printed circuit board tracks. It is, therefore,
absolutely essential that the amperages
specified should not be exceeded, since this
might cause burning of the tracks and
overloading of the contact relay.

Maximum current passing through the diodes:
3A

Note:
If necessary, the supply voltage before or after
the contact can also be branched off from the
contact block (A).
The connection points are not fused.

Fuse

Maximum current

ER01

15 A

E500224

A

ǹ 0009

6

5

CONNECTING ACCESSORIES

Connecting accessories

1-2

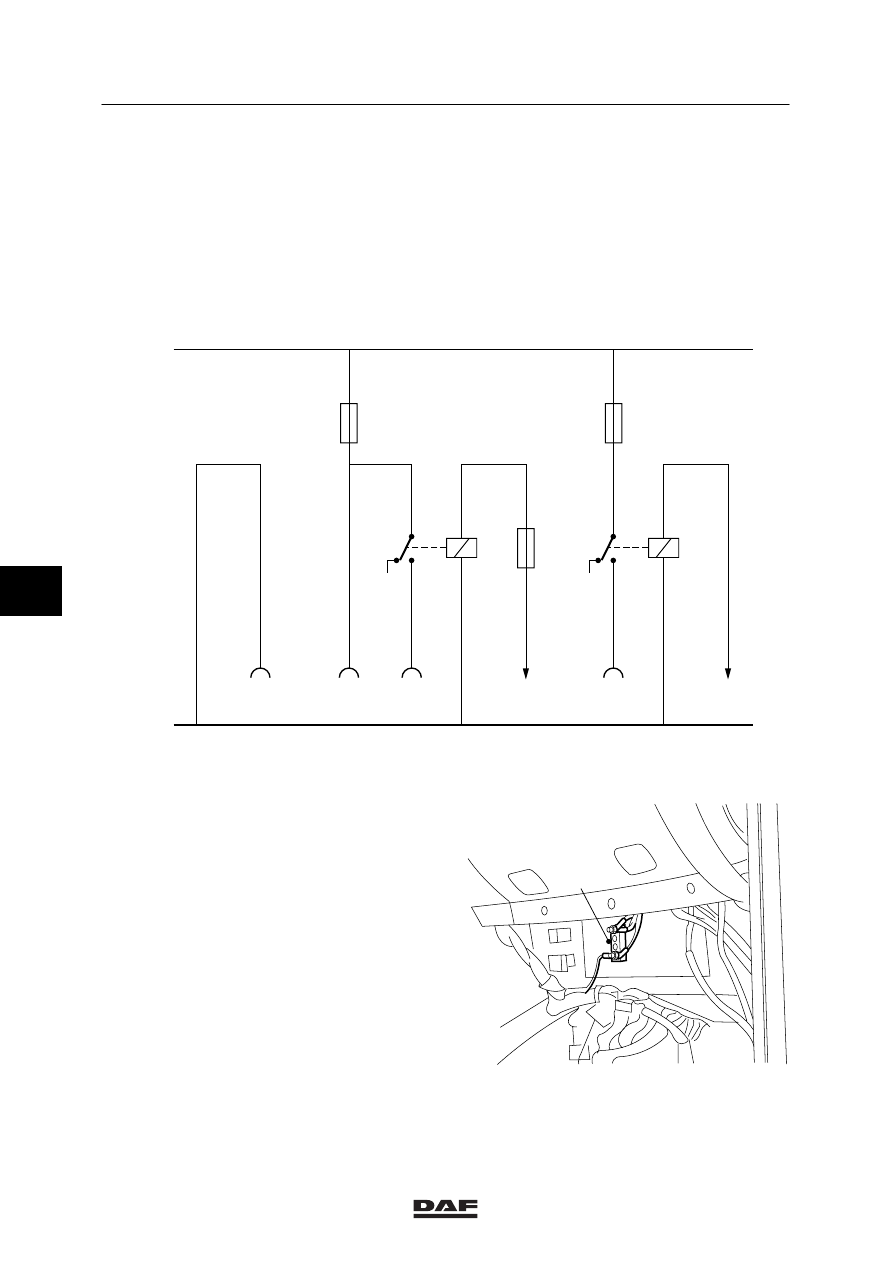

1.2 CONNECTING ACCESSORIES WITH A CURRENT CONSUMPTION OF 15 TO

25 AMP

If amperages of 15 to 25A are required,
assemble a wiring harness for this purpose and
connect it in accordance with the diagram below.
The required relays and fuses should be added,
but they must not be fitted on the printed circuit
board. The wire core should have a
cross-section of at least 2.5 mm2.

W 5 03 002

25.0 A

1

2

15.0 A

1

2

30

85

E027

30

85

86

87

87A

87A

86

87

7.5 A

1106

1130

2161

2102

A027

4

A027

2

A027

1

A027

3

M

1000

Current supply wire 1000 to be branched off
from contact block (A).

Connector A027

Pin 1

current consumption max. 25 A before
contact

Pin 2

current consumption max. 25 A after
contact

Pin 3

earth (the wire core should have a
cross-section of 4 mm

2

because of

possible high currents)

Pin 4

current consumption max. 15 A after
contact

If pins 1 and 2 are both connected, the
maximum combined current consumption after
the contact has been switched on is 25A. With
the contact switched off, the maximum current
consumption of pin 1 is 25A.

E500224

A

6

ǹ 0009
