Master switch diagram

MASTER SWITCHES

1-3

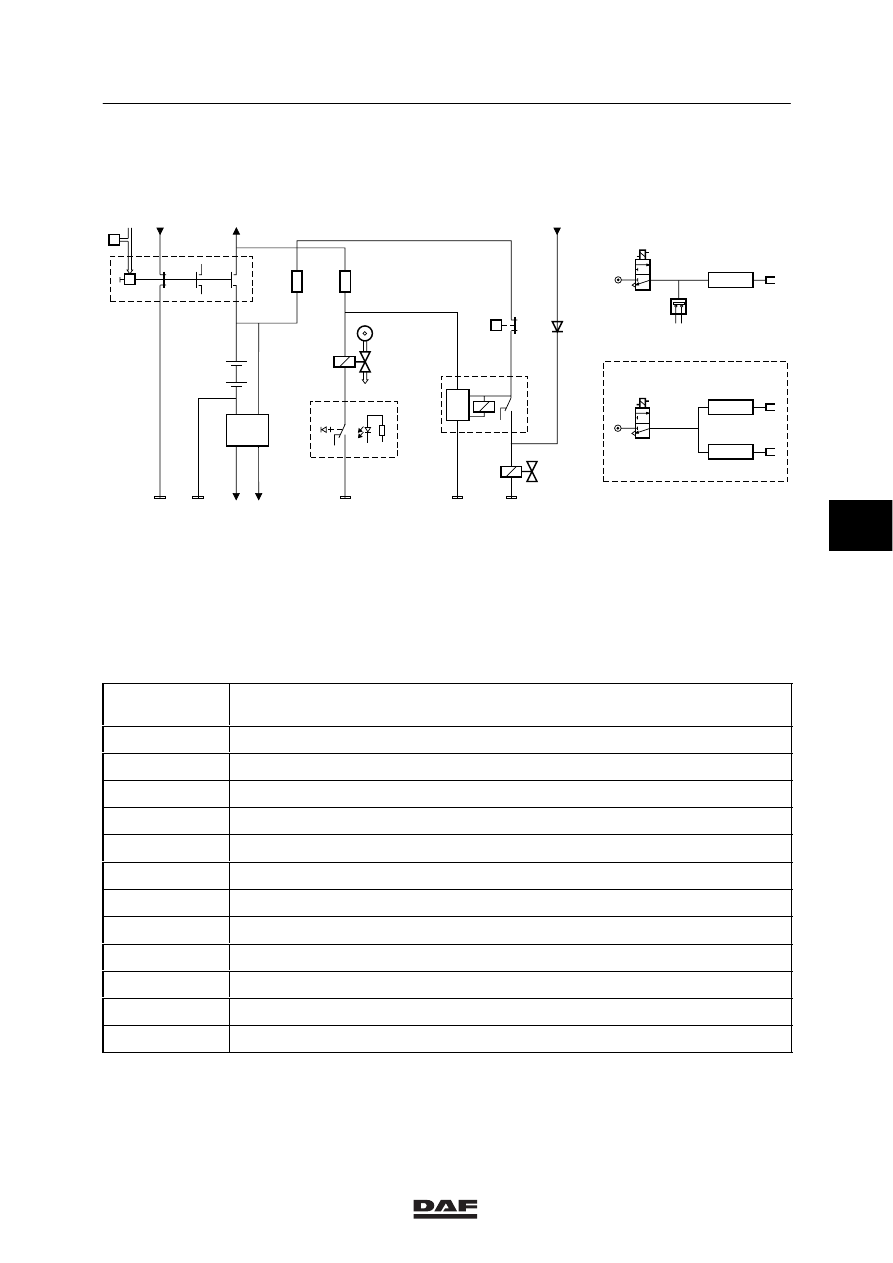

1.3 ELECTRIC-CONTROL MASTER SWITCH FOR VLG/ADR/GGVS

P

P

P

1167

+

+

+

-

-

-

E500133

D701

E559

1166

E152

E153

1122

A500

4986

4049

4985

B082

B085

C555

C752

5

1

B A

7

l

0

5065

1020

D+

B085

E559

6

5

C555

9303

1123

24V

24V

D826

1

2

4

3

1000

G186

T=
60s

6

5

8

2

4

B501

A1:1123
A5:9303

1

2

3

B082

B

C

1

2

3

A

E559

B085

C555

0,5 bar

A:

Electropneumatic switch in cab

B:

Fuel pump

C:

Exhaust valve

Basic code
number

Designation

A500

Batteries (2)

B082

Engine stop/engine brake valve

B085

Master switch control valve

B501

Compact tachograph

C555

Pneumatic master switch

C752

Master switch control switch

D701

Master switch diode preventing feedback to CTE

D826

Electronic unit for current limiter VLG

E152

Fuse for master switch/ timer/ engine stop/ power supply after master switch

E153

Fuse for master switch/ timer/ engine stop/ power supply before master switch

E559

Control switch for pneumatic master switch/ engine stop break

G186

Timer relay for the engine stop master switch

5

ǹ 9711

5

MASTER SWITCHES

Master switch diagram

1-4

Master switch C555 should be switched on
manually outside the cab.
The master switch can be switched off:
-

Manually (outside the cab)

-

Pneumatically (inside the cab)

Relay G186 is activated when the voltage on pin
4 drops out. Engine stop valve B082 will then be
activated for 60 seconds.

If pressure switch E559 is open, engine stop
valve B082 is not activated.

Switch A can be used to switch off the master
switch pneumatically inside the cab. This also
involves the opening of pressure switch E559.

5

ǹ 9711

5

Master switch diagram

MASTER SWITCHES

1-5

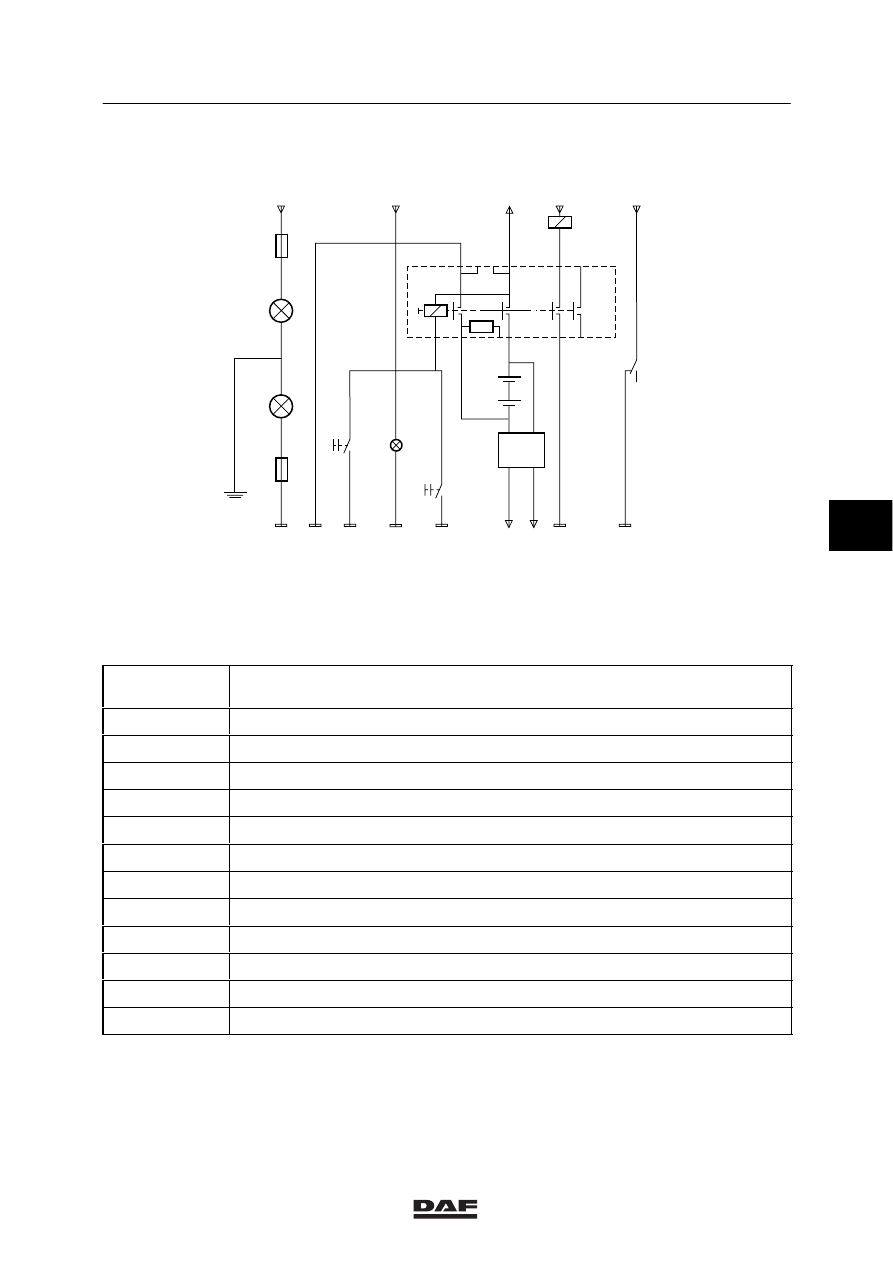

1.4 ELECTRIC-CONTROL TWO-POLE MASTER SWITCH FOR PETREG

+

+

+

-

-

-

C622

1000

1000

3600

E154

E500134

C667

C668

9300

9303

1123

24V

1127

5

1

6

3

G056

30

A

1122

8

12

4

10

1024

9505

C669

D110

D111

E155

12V

A500

G056

D545

1020

87A

B520
A1:1123
A5:9303

3601

2630

9504

4985

2

9

11 7

D+

B

A:

Special reference earth on chassis

B:

Electric earth insulated (i.e. not on chassis)

Basic code
number

Designation

A500

Batteries (2)

B520

Compact tachograph (12V)

C622

Lighting switch

C667

Electric master switch cut-out switch (cab)

C668

Electric master switch cut-out switch (chassis)

C669

Switch for electric master switch

D110

Indicator lamp for master switch leakage current to power supply

D111

Indicator lamp for master switch leakage current to earth

D545

Electronic unit current limiter converter 12/24V

E154

Fuse for master switch leakage current to power supply

E155

Fuse for master switch leakage current to earth

G056

Master switch control relay

5

ǹ 9711

5

MASTER SWITCHES

Master switch diagram

1-6

The electric master switch C669 must be
switched on manually outside the cab.
The electric master switch can be switched off in
the following ways:
-

Manually (outside the cab)

-

Electrically (outside the cab)

-

Electrically (inside the cab)

When switch C667 or C668 is closed, the relay
of the electric master switch is activated, so that
the electric master switch is switched off.
As soon as the electric master switch is
switched off there will be no voltage on the relay.

When the electric master switch is switched off,
the engine continues to operate.
D+ will then be connected to earth.

5
