DAF 95XF. Manual - part 150

6

Disassembly and assembly

BRAKE COMPONENTS

3-5

7.

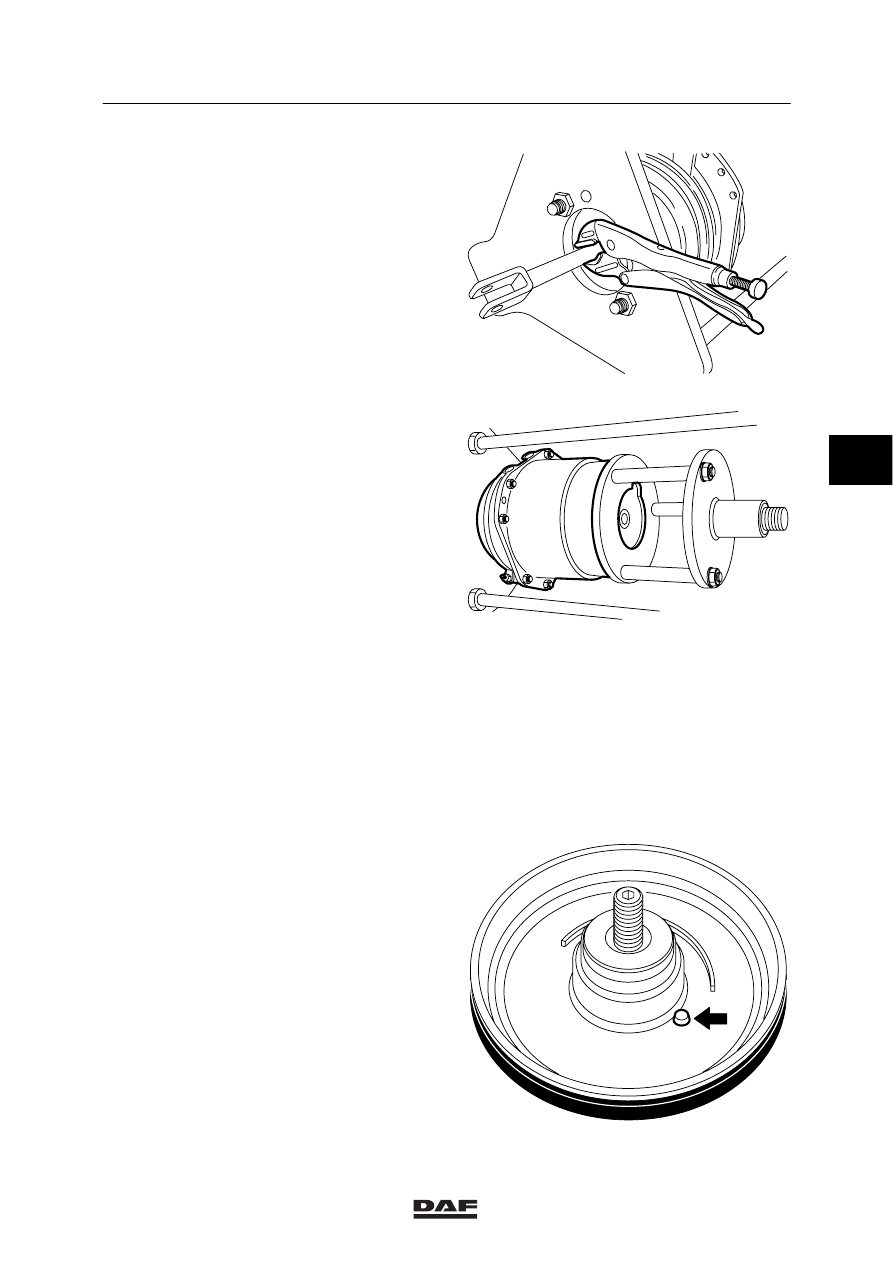

Apply pressure to port (11). As a result, the
yoke will come out of the brake chamber.
Place a wrench on the yoke rod at the
assembly surface of the brake chamber.
Now vent the brake chamber.

8.

Place the auxiliary tool (DAF no. 0484845)
on the spring-brake cylinder; subsequently
turn the tool until it is under pressure.

9.

Remove four of the eight attachment bolts
at the circumference of the spring-brake
cylinder and fit four studs, each with two
nuts, in their place. The studs should be
made in the workshop, length approx.
210 mm.

10. Remove the four remaining attachment

bolts.

11. Release the tool and thus the spring.

Remove the various spring-brake
components from the special tool.

Assembly of the spring-brake part
1.

Insert the top spring retainer in the
spring-brake cylinder.

2.

Fit a new, greased sleeve on the lower
spring retainer.

3.

Fit a new O-ring and sealing ring in the
intermediate housing of the spring-brake
cylinder.

4.

Fit the bottom spring retainer, greased, in
the intermediate housing.

5.

Note:
When fitting the spring on the bottom cam
retainer, the end of the spring must touch
the cam in the spring retainer

Place the spring on the bottom spring
retainer.

6.

Place the spring-brake cylinder and the
auxiliary tool over the spring.

R600201

R600202

R600203

4

ǹ 0006

6

BRAKE COMPONENTS

Disassembly and assembly

3-6

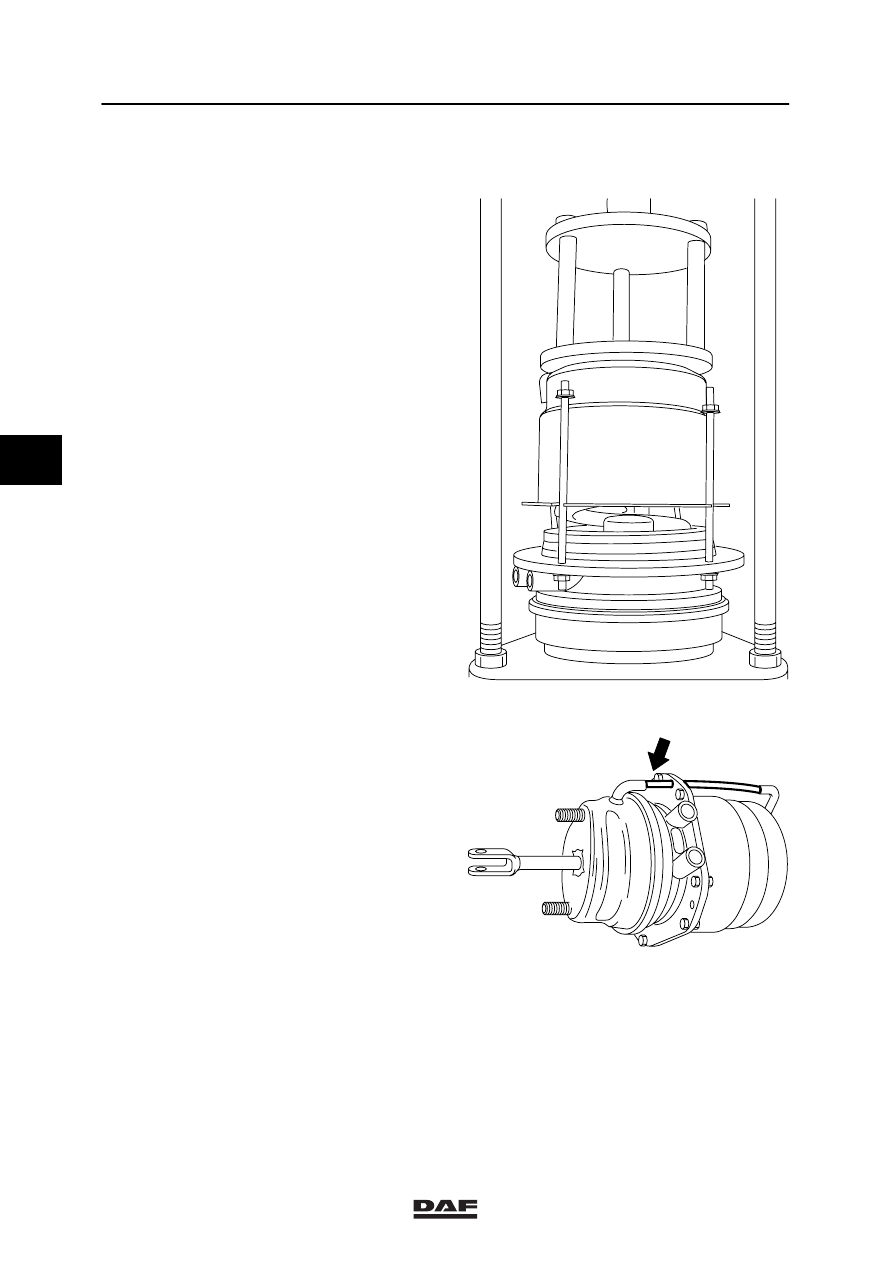

7.

Fit four studs in the attachment holes.
Remember the marks.

8.

Using the special tool, apply pressure to the
spring, so that the two halves of the
housing come into contact with one
another. The studs also serve as guides.

9.

Install the attachment bolts and tighten
them to the specified tightening torque, see
main group “Technical data”.

10. Remove the studs and tighten the

remaining four attachment bolts to the
specified torque, see main group
“Technical data”.

11. Remove the wrench.

12. Remove the complete spring-brake cylinder

from the special tool.

13. Assemble the spring-brake cylinder in such

a way that the release bolt in the
spring-brake cylinder touches the top spring
retainer. Screw the release bolt into the
spring retainer.

14. Fit the O-ring and sealing ring on the

release bolt. Fit the nut and spring pin, and
tighten the release bolt using the specified
tightening torque, see main group
“Technical data”.

15. Fit the flexible bleed line with the sinter filter

fitted at the brake-chamber side. Ensure
that the filter is correctly mounted in the
flexible bleed line, to prevent any dirt from
entering the spring-brake section.

R600204

R600197

4

ǹ 0006

6

Contents

BALANCING OF VEHICLE COMBINATIONS

1

CONTENTS

Page

Date

1.

GENERAL

1-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Introduction

1-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

What is a vehicle combination with a good braking performance?

1-2

0006

. . . . . . . .

. . . . . .

2.

INSPECTION AND ADJUSTMENT

2-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Measuring with a dynamometer

2-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Completing the braking deceleration test sheet

2-3

0006

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.3

Dynamometer test sheet

2-5

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.4

EC band for a laden tractor/semi-trailer combination

2-7

0006

. . . . . . . . . . . . . . . . . . .

. . . . . .

2.5

EC band for a laden truck/trailer combination

2-8

0006

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.6

Measuring with a decelerometer

2-9

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

ǹ 0006

5

6

BALANCING OF VEHICLE COMBINATIONS

Contents

2

5

ǹ 0006
