DAF 95XF. Manual - part 148

6

Removal and installation

BRAKE COMPONENTS

2-31

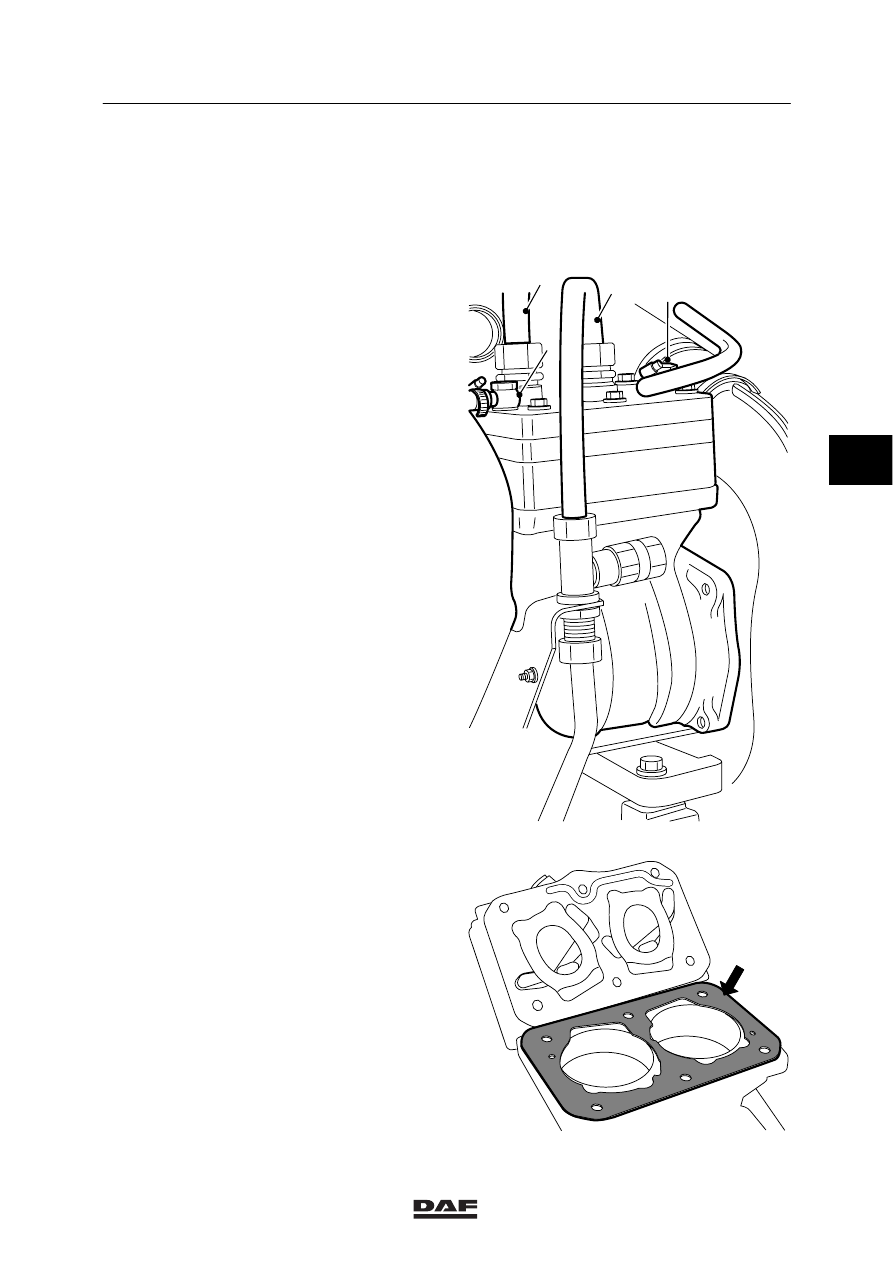

2.13 REMOVAL AND INSTALLATION, COMPRESSOR CYLINDER-HEAD GASKET

Removal of the compressor cylinder-head
gasket
1.

Drain part of the engine coolant, see group
2 of the workshop manual.

2.

Remove the coolant connections (1) of the
compressor.

3.

Remove air-suction line (2) and
compressed-air line (3) of the compressor.

4.

Remove the 6 cylinder-head bolts (M8) and
loosen the two middle attachment bolts
(M6), but do not remove these yet.

Note:
When removing the cylinder head from the
compressor, various parts can remain behind in
the compressor.

5.

Remove the complete cylinder head from
the compressor.

6.

Remove cylinder-head gasket (4).

7.

Remove the two attachment bolts (M6)
from the cylinder head.

8.

Remove the gaskets between the
cylinder-head halves.

R600246

1

2

3

1

R600248

4

4

ǹ 0006

6

BRAKE COMPONENTS

Removal and installation

2-32

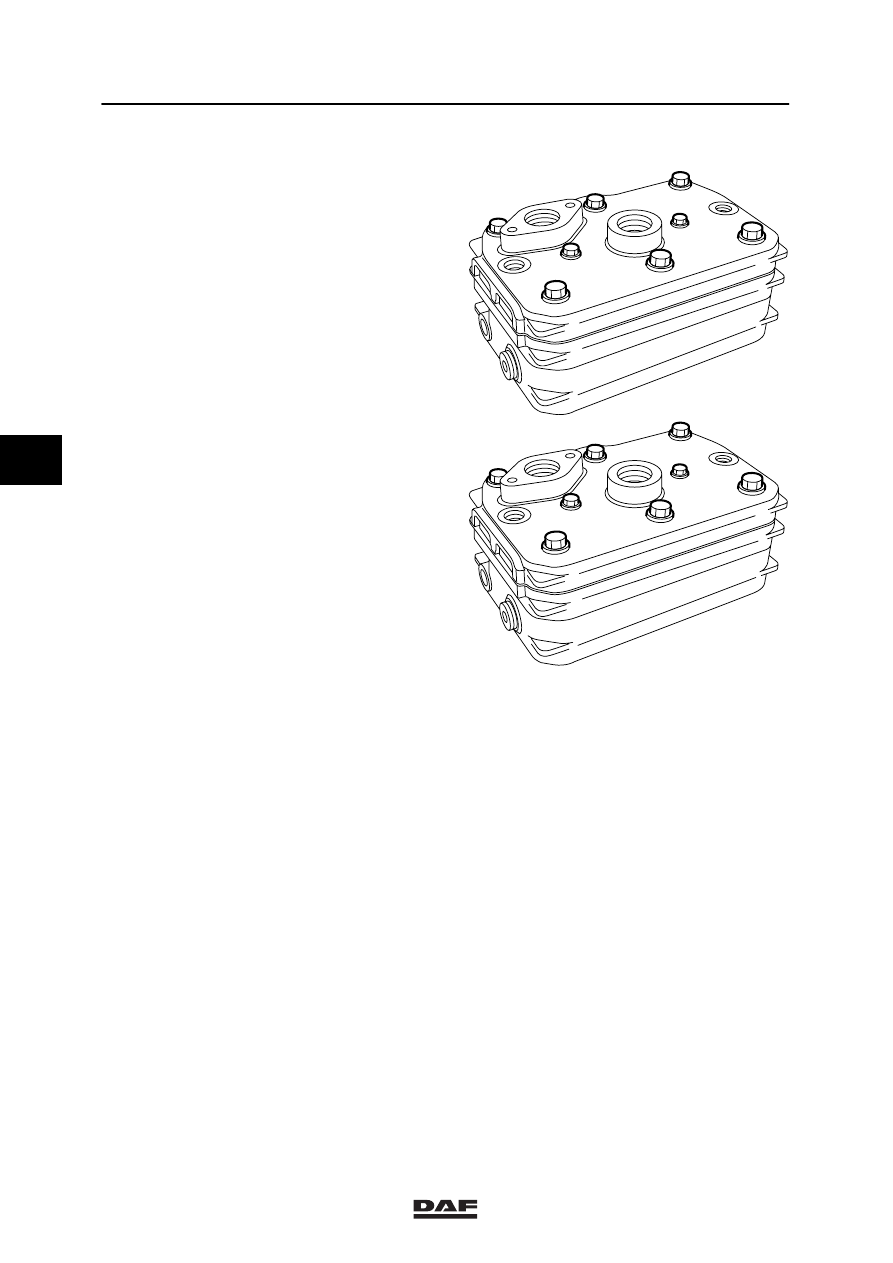

Installation of the compressor cylinder-head
gasket
1.

Clean the cylinder-head halves.

2.

Fit a new cylinder-head gasket on the
compressor.

3.

Install the lower cylinder-head half, i.e. the
half with the valves.

4.

Fit the remaining cylinder-head halves
which have been fitted with new gaskets.

5.

Fit the two attachment bolts (B) and
fingertighten these.

6.

Fit the cylinder-head bolts (A).

7.

Tighten cylinder-head bolts (A) and (B)
according to the sequence indicated and to
the specified torque, see main group
“Technical data”.

8.

Install air-suction line (2) and
compressed-air line (3) of the compressor.

9.

Install the coolant connections (1) of the
compressor.

10. Fill the engine with coolant, see group 2 of

the workshop manual.

R600247

5

4

7

1

2

8

3

6

A

A

A

B

B

A

A

A

4

ǹ 0006

6

Removal and installation

BRAKE COMPONENTS

2-33

2.14 REMOVAL AND INSTALLATION, BRAKE-CHAMBER DIAPHRAGM

Removal of the brake-chamber diaphragm
1.

Release the brakes until the spring in the
brake chamber is under tension.

2.

Mark the position of the brake-chamber
halves in relation to one another.

3.

Remove the clamping ring from the brake
chamber.

4.

Remove the rear half of the brake chamber,
and the diaphragm.

Installation of the brake-chamber diaphragm
1.

Fit the new diaphragm and brake-chamber
half. (Watch out for the markings or the
small drainage hole.)

2.

Fit the clamping ring.

3.

Adjust the brakes, see chapter
“Inspection and adjustment”.

4.

Check the complete brake chamber for air
leaks.

4

ǹ 0006

6

BRAKE COMPONENTS

Removal and installation

2-34

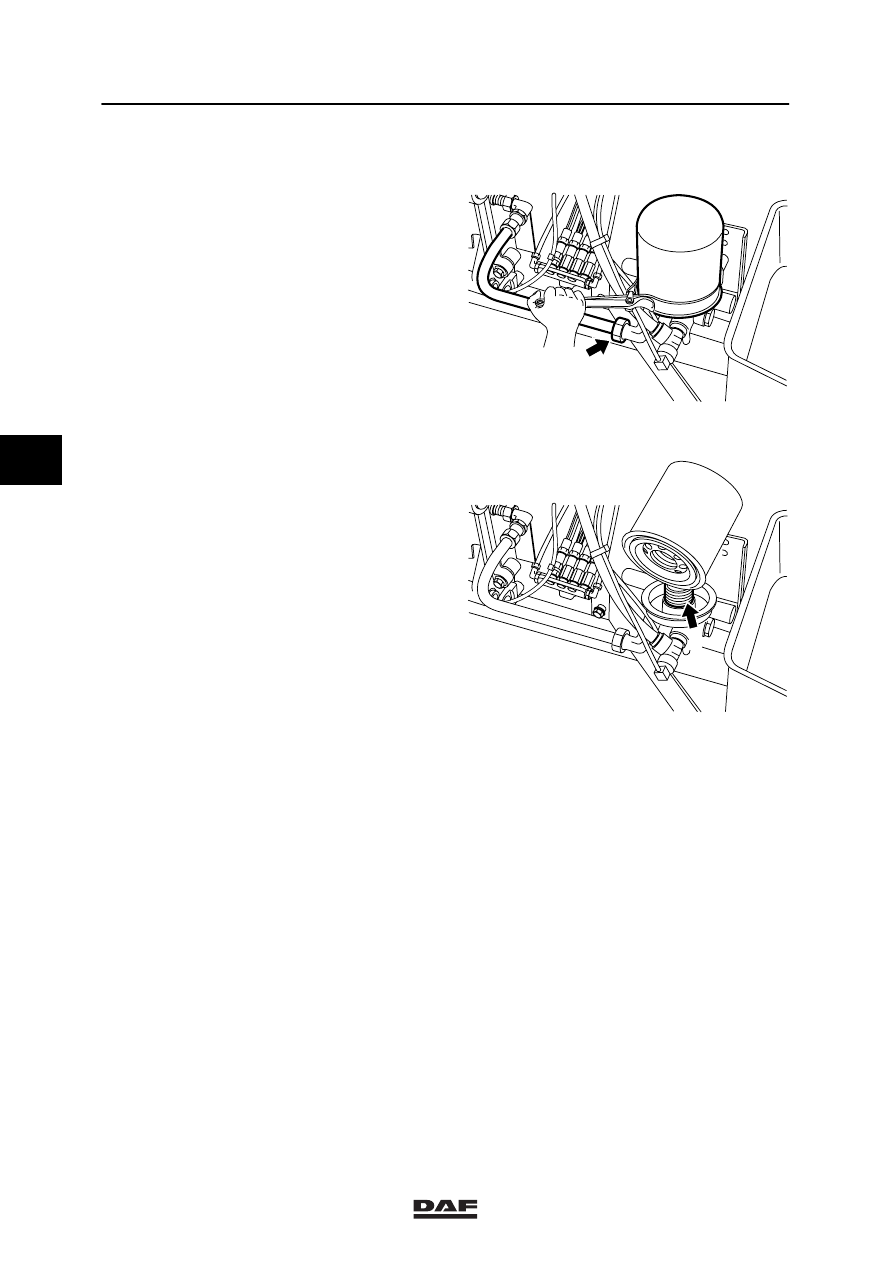

2.15 REMOVAL AND INSTALLATION, AIR DRIER FILTER ELEMENT

Removal of the air drier filter element
1.

Remove compressor line (1); as a result,
the inside of the air dryer will become
pressureless.

2.

Remove the filter element by turning it
counter-clockwise using a strap wrench.

3.

Clean the inside of the air drier.

4.

Check the air dryer’s screw thread (2) for
damage and lubricate it lightly with grease.

Installation of the air drier filter element
1.

Oil the sealing ring of the new filter element
lightly with grease.

2.

Install the filter element by hand tightening
it until the sealing ring abuts. Then turn the
air drier filter element another full turn by
hand.

3.

Fit compressor line (1).

4.

Build up pressure in the system and then
check the air drier for possible air leaks.

1

R600251

R600252

2

4

ǹ 0006
