Citroen DS4 (2017 год). Руководство - часть 53

07

241

Практическая информация

Замена щетки стеклоочистителя

Замена щетки на ветровом

стекле

F

  до истечения первой минуты после

выключения зажигания включите
стеклоочиститель: его щетки остановятся
посередине ветрового стекла.

снятие щетки

F

  поднимите рычаг стеклоочистителя.

F

  снимите щетку с фиксатора.

установка щетки

F

  установите щетку на фиксатор рычага.

F

  осторожно опустите рычаг на стекло.

после замены щетки на

ветровом стекле

F

  включите зажигание.

F

  вновь включите стеклоочиститель,

чтобы щетки стали на место.

07

242

Практическая информация

капот

открывание

F

  потяните за ручку A, расположенную в

нижней части дверного проема.

F

  оттяните влево наружный рычаг

замка B и поднимите капот.

F

  освободите упор C из фиксатора,

расположенного на обратной стороне капота.

F

  вставьте упор в гнездо, чтобы зафиксировать

его в открытом положении.

встроенный механизм блокировки
замка капота предохраняет его от
несанкционированного открывания,
пока передняя левая дверь заперта.

Не открывайте капот на сильном ветру.

Чтобы не обжечься, примите меры

предосторожности при открывании

наружного замка капота и установке

капота на упор - двигатель может

оказаться слишком горячим.

перед любыми работами
в моторном отсеке выключите
систему "стоп-старт", чтобы избежать
травм при случайном срабатывании
автоматической команды START.

Закрывание

F

  выньте упор из гнезда капота.

F

  поместите упор в фиксатор, расположенный

на обратной стороне капота.

F

  опустите капот поближе к моторному

отсеку и отпустите его.

F

  потяните за переднюю кромку капота,

чтобы убедиться, что он прочно
закрылся на замок.

Электровентилятор может включиться даже

при остановленном двигателе: внимательно

следите за тем, чтобы предметы и детали

одежды не попали в лопасти.

в связи с наличием электронных
систем в моторном отсеке,
рекомендуется ограничить
попадание на них воды (во время
дождя, на мойке и др.).

F

  откройте переднюю левую дверь.

07

243

Практическая информация

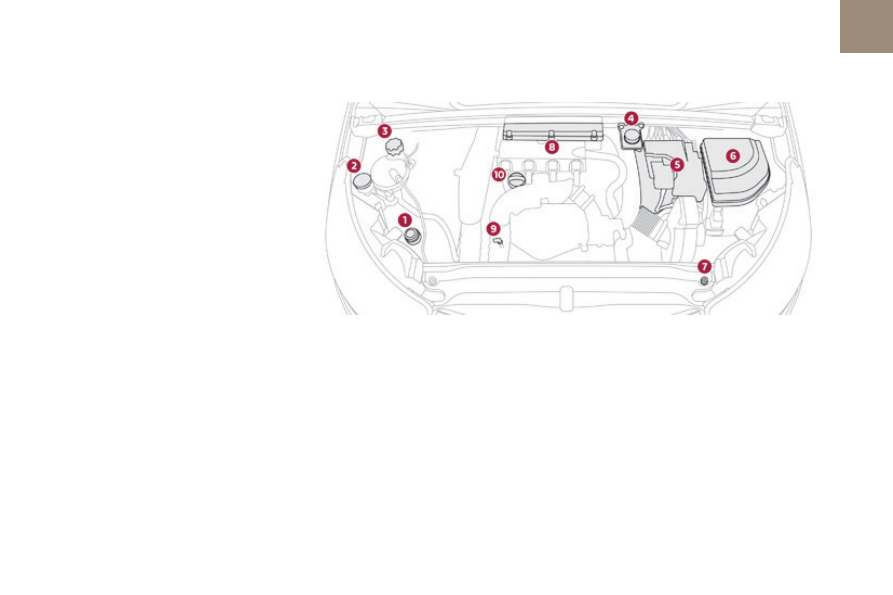

Бензиновые двигатели

1.

  Бачок гидроусилителя рулевого

управления.

2.

  Бачок омывателей ветрового стекла и

фар.

3.

  Горловина бачка для доливки

охлаждающей жидкости.

4.

  Горловина бачка для доливки

тормозной жидкости.

5.

  аккумуляторная батарея /

электрические предохранители.

6.

  Блок предохранителей.

7.

  точка подключения к массе (клемма "-").

8.

  воздушный фильтр.

9.

  щуп для проверки уровня масла в

двигателе.

10.

  Горловина для заправки двигателя

маслом.

07

244

Практическая информация

дизельные двигатели

1.

  Бачок для жидкости гидроусилителя рулевого

управления.

2.

  Бачок для жидкости омывателей ветрового стекла и фар.

3.

  Горловина бачка для доливки охлаждающей жидкости.

4.

  Горловина бачка для доливки тормозной жидкости.

5.

  аккумуляторная батарея / электрические

предохранители.

6.

  Блок предохранителей.

7.

  вынесенная точка подключения к массе (клемма "-").

8.

  воздушный фильтр.

9.

  щуп для проверки уровня масла в двигателе.

10.

  Горловина для заправки двигателя маслом.

11.

  Насос для прокачки топливной системы*.

топливная система дизельного двигателя

находится под высоким давлением:

-

Никогда не вмешивайтесь в топливную

систему.

-

для обслуживания двигателей HDi требуется

высокотехнологичное оборудование.

любые работы с ними требуют особой

квалификации, которую может гарантировать

только сервисная сеть CITROËN.

* в зависимости от силового агрегата.
