Практическая информация

214

C4-2_ru_Chap07_infos-pratiques_ed02-2015

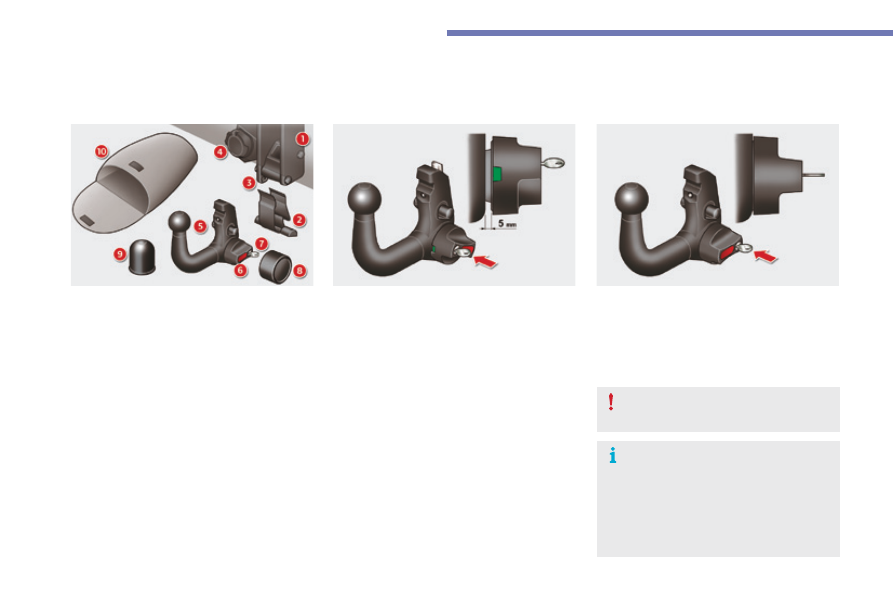

тягово-сцепное устройство с быстросъемной шаровой опорой

Описание

На оригинальное тягово-сцепное устройство
можно легко и быстро устанавливать и снимать
шаровую опору без всякого инструмента.
устройство устанавливается за бампером и
остается незаметным после снятия шаровой
опоры и убирания электроразъема.
1.

  кронштейн фиксатора.

2.

  Защитный кожух.

3.

  страховочное кольцо.

4.

  убирающийся электроразъем для

подключения электропроводки.

5.

  съемный шар.

6.

  Рычажок механизма запирания / отпирания.

7.

  страховой замок с ключом.

8.

  колпачок механизма запирания.

9.

  Защитный кожух шара.

10.

  сумка с принадлежностями.

A. В замкнутом положении

Рычажок механизма запирания не
контактирует с шаром (зазор около 5 мм).
видная зеленая метка.
Замок механизма запирания ориентирован
назад.

B. В незамкнутом положении

Рычажок механизма запирания контактирует с шаром
(зазор около 5 мм).
Зеленая метка не видна.
Замок механизма запирания ориентирован вперед.

соблюдайте правила страны, по
которой вы проезжаете.

сведения о максимальной нагрузке
на тягово-сцепное устройство
см. в рубрике "технические
характеристики".
о безопасном вождении автомобиля с
тягово-сцепным устройством читайте
в рубрике "Буксировка прицепа".

7

Практическая информация

215

C4-2_ru_Chap07_infos-pratiques_ed02-2015

Проверка перед использованием ТСУ

убедитесь, что шаровая опора надежно установлена, а также:
-  шаровая опора надежно закреплена замковым устройством (положение A),
-  страховой замок замкнут и ключ из него извлечен; рычажок механизма

запирания больше не перемещается,

-  шаровая опора неподвижно сидит на кронштейне; проверьте это, с силой

попытавшись пошевелить ее рукой.

Меры предосторожности при использовании ТСУ

Никогда не отпирайте замок фаркопа, если к нему присоединен прицеп или на
шаровой опоре установлено устройство для перевозки грузов и предметов.
Никогда не превышайте разрешенную максимальную массу (РММа) автопоезда.
перед началом движения проверьте регулировку фар.
дополнительную информацию о регулировке угла наклона фар читайте в
соответствующей рубрике.

После использования ТСУ

при совершении поездок без прицепа или устройств для перевозки грузов
электроразъем следует убрать, шаровую опору снять, а ее кожух убрать на
кронштейн. это необходимо для того, чтобы фаркоп не закрывал номерной знак и
световые приборы.

Практическая информация

216

C4-2_ru_Chap07_infos-pratiques_ed02-2015

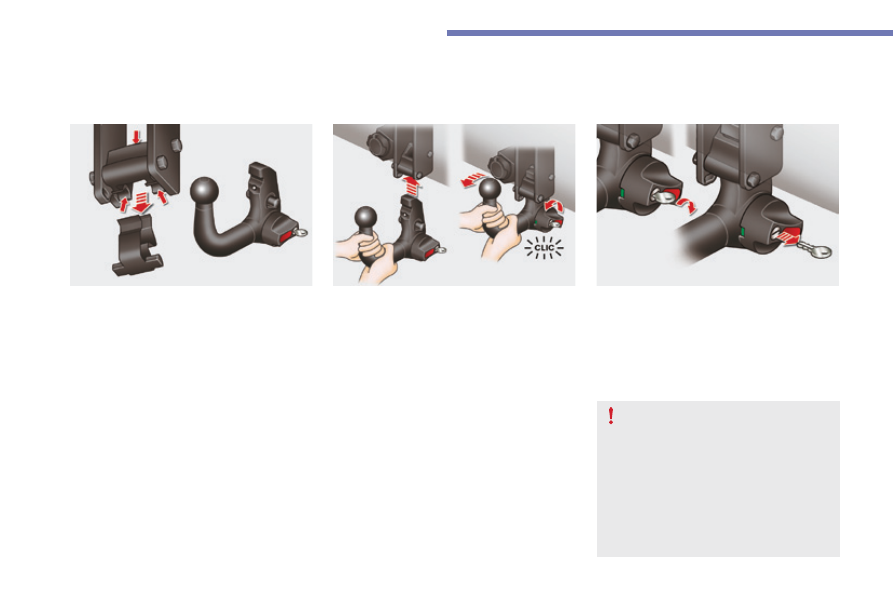

Монтаж шаровой опоры тягово-сцепного устройства (фаркопа)

снимите с кронштейна шаровой опоры
защитный кожух и проверьте исправное
состояние механизма крепления. при
необходимости, очистите его щеткой или
чистой тряпкой.
выньте шаровую опору из ее сумки.
снимите защитный кожух с шара и колпачок
с рычажка фиксатора.
уберите заглушку, кожух и колпачок в сумку
для принадлежностей.
убедитесь, что шар не зафиксирован
замковым механизмом (положение B).
в противном случае вставьте ключ в замок
и поверните его против часовой стрелки,
чтобы отомкнуть механизм.

возьмите шар в обе руки; вставьте
конец шаровой опоры в кронштейн и
приподнимите, а затем, чтобы надежно
зафиксировать систему, жестко нажмите
сверху вниз на шар опоры.
Рычажок механизма запирания
автоматически повернется против часовой
стрелки с характерным "щелчком"; держите
при этом руку подальше.

убедитесь, что шаровая опора надежно
зафиксирована (находится в положении A).
поверните ключ по часовой стрелке,
чтобы зафиксировать механизм крепления
шаровой опоры.
Никогда не оставляйте ключ в замке и
храните его в надежном месте.

Если ключ не поворачивается или его невозможно
вынуть, значит шаровая опора плохо закреплена;
проделайте всю операцию с самого начала.
Если какое-либо условие установки тсу не
соблюдено, проделайте всю операцию с самого
начала.
в любых случаях, если метка остается красной,
не пользуйтесь тягово-сцепным устройством
и обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.

7

Практическая информация

217

C4-2_ru_Chap07_infos-pratiques_ed02-2015

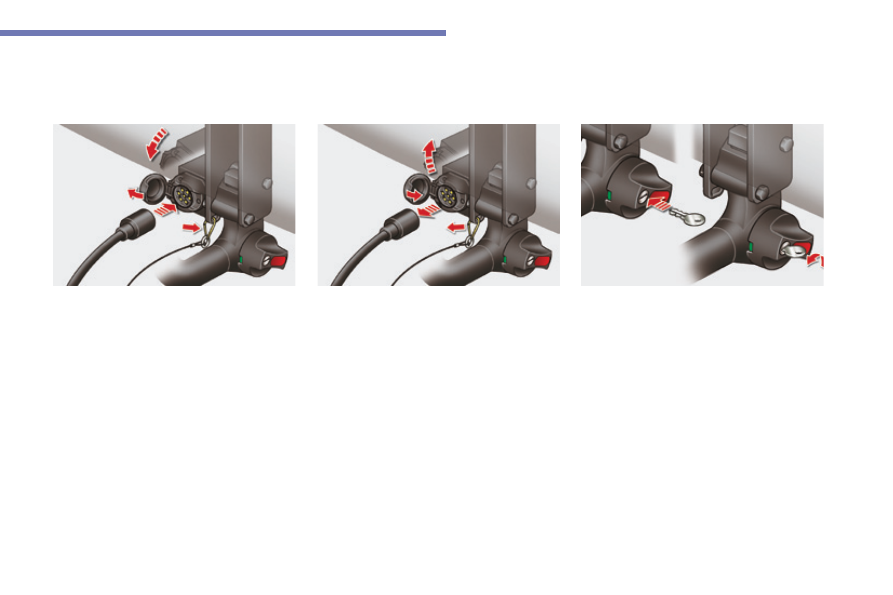

Закрепите прицеп на шаровой опоре
тягово-сцепного устройства.
Зацепите трос, жестко связанный с
прицепом, за страховочное кольцо,
расположенное на кронштейне шаровой
опоры.
опустите кронштейн электроразъема,
потянув книзу кольцо, расположенное под
бампером.
уберите защитную заглушку с
электроразъема и подключите к нему
электрожгут прицепа.

Снятие шаровой опоры

отключите электрожгут прицепа от
разъема на кронштейне.
отцепите трос, жестко связанный с
прицепом, от страховочного кольца на
кронштейне.
открепите прицеп от шаровой опоры
тягово-сцепного устройства.
переведите кронштейн электроразъема в
сложенное положение.

вставьте ключ в замок.
поверните ключ против часовой стрелки,
чтобы отомкнуть замок механизма
крепления шаровой опоры.
