(8) Remove pressure hose routing bracket bolt at

engine (Fig. 21). Bolt can be accessed through hole in
cradle crossmember (Fig. 22).

(9) Disconnect pressure hose tube nut at power

steering pump (Fig. 21).

(10) Remove power steering fluid pressure hose

from vehicle.

INSTALLATION

INSTALLATION - 2.4L ENGINE

(1) Remove any used O-rings from ends of power

steering hose.

(2) Using a lint free towel, wipe clean hose ends,

power steering pump pressure outlet fitting and
steering gear port.

(3) Install new O-rings on ends of power steering

fluid pressure hose. Lubricate O-rings using clean
power steering fluid.

CAUTION: Use care not to bend tube ends of power
steering hoses when installing. Leaks and restric-
tions may occur.

CAUTION: Power steering fluid hoses must remain
away from exhaust system and must not come in
contact with any unfriendly surfaces on vehicle.

(4) Route hose up through cradle crossmember

toward power steering pump avoiding tight bends or
kinking.

(5) Install power steering pressure hose end into

pump pressure outlet fitting (Fig. 19). Thread tube
nut into outlet fitting, but do not tighten at this time.

(6) Route hose behind cradle crossmember and

start hose end into gear port. Do not tighten hose
tube nut at this time.

(7) Install hose into right routing clamp (Fig. 19),

then install mounting bolt into cradle crossmember.
Tighten bolt to 23 N·m (200 in. lbs.) torque.

Fig. 20 HOSES TO POWER STEERING GEAR - 3.3L/3.8L ENGINE

1 - RETURN HOSE (TO RESERVOIR)
2 - PRESSURE HOSE (FROM PUMP)
3 - CRADLE CROSSMEMBER
4 - PRESSURE HOSE ROUTING CLAMP
5 - RETURN HOSE ROUTING CLAMP
6 - PRESSURE HOSE TUBE NUT

7 - POWER STEERING GEAR
8 - ABS BRACKET
9 - ROUTING CLIP
10 - LEAK DETECTION PUMP FILTER
11 - RETURN HOSE TUBE NUT
12 - ROUTING CLIP

19 - 46

PUMP

RS

HOSE - POWER STEERING PRESSURE (Continued)

CAUTION: When tightening and torquing the pres-
sure hose at the power steering pump, the pressure

hose is to be rotated against the fluid return hose
fitting on the pump.

(8) Tighten pressure hose tube nuts at pump and

gear to 31 N·m (275 in. lbs.) torque.

(9) Install front emissions vapor canister. (Refer to

25 - EMISSIONS CONTROL/EVAPORATIVE EMIS-
SIONS/VAPOR CANISTER - INSTALLATION)

(10) Lower vehicle.
(11) Fill and bleed the power steering system

using the Power Steering Pump Initial Operation
Procedure. (Refer to 19 - STEERING/PUMP - STAN-
DARD PROCEDURE)

(12) Inspect system for leaks.

INSTALLATION - 3.3L/3.8L ENGINE

(1) Remove any used O-rings from ends of power

steering hose.

(2) Using a lint free towel, wipe clean hose ends,

power steering pump pressure outlet fitting and
steering gear port.

(3) Install new O-rings on ends of power steering

fluid pressure hose. Lubricate O-rings using clean
power steering fluid.

Fig. 21 RESERVOIR AND HOSES - 3.3L/3.8L

1 - RESERVOIR
2 - ROUTING CLIP (2001 ONLY)
3 - SUPPLY HOSE
4 - POWER STEERING PUMP

5 - PRESSURE HOSE (TO GEAR)
6 - ROUTING BRACKET
7 - RETURN HOSE (FROM GEAR)

Fig. 22 PRESSURE HOSE ROUTING CLAMP

1 - PRESSURE HOSE TUBE
2 - STEERING GEAR
3 - CRADLE CROSSMEMBER
4 - DRIVESHAFT
5 - ROUTING CLAMP BRACKET

RS

PUMP

19 - 47

HOSE - POWER STEERING PRESSURE (Continued)

CAUTION: Use care not to bend tube ends of the
power steering hoses when installing. Leaks and
restrictions may occur.

CAUTION: Power steering fluid hoses must remain
away from the exhaust system and must not come
in contact with any unfriendly surfaces on the vehi-
cle.

(4) Route hose up behind engine toward pump

avoiding tight bends or kinking.

(5) Install power steering pressure hose end into

pump pressure outlet fitting (Fig. 21). Thread tube
nut into outlet fitting, but do not tighten at this time.

(6) Attach pressure hose routing bracket to engine

(Fig. 21). Tighten bolt to 23 N·m (200 in. lbs.) torque.

(7) Tighten hose tube nut at pump outlet fitting to

31 N·m (275 in. lbs.) torque.

(8) Route hose behind cradle crossmember and

start hose end into gear port. Do not tighten hose
tube nut at this time.

(9) Attach hose to suspension cradle crossmember

and steel reinforcement using two routing clamps
and bolts (Fig. 20). Tighten clamp bolt at steel rein-
forcement to 11 N·m (100 in. lbs.) torque. Tighten
clamp bolt at cradle crossmember to 23 N·m (200 in.
lbs.) torque.

(10) Tighten hose tube nut at power steering gear

port to 31 N·m (275 in. lbs.) torque.

(11) Install front emissions vapor canister. (Refer

to

25

-

EMISSIONS

CONTROL/EVAPORATIVE

EMISSIONS/VAPOR CANISTER - INSTALLATION)

(12) Lower vehicle.
(13) Fill and bleed the power steering system

using the Power Steering Pump Initial Operation
Procedure. (Refer to 19 - STEERING/PUMP - STAN-
DARD PROCEDURE)

(14) Inspect system for leaks.

HOSE - POWER STEERING
RETURN

REMOVAL

REMOVAL - 2.4L ENGINE

NOTE: Before proceeding, review all WARNINGS
and CAUTIONS. (Refer to 19 - STEERING/PUMP -
WARNING)(Refer to 19 - STEERING/PUMP - CAU-
TION)

(1) Remove cap from power steering fluid reser-

voir.

(2) Using a siphon pump, remove as much power

steering fluid as possible from power steering fluid
reservoir.

(3) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(4) Remove front emissions vapor canister. (Refer

to

25

-

EMISSIONS

CONTROL/EVAPORATIVE

EMISSIONS/VAPOR CANISTER - REMOVAL)

(5) Place an oil drain pan under vehicle to catch

power steering fluid.

(6) Cut tie-strap securing insulating heat sleeve to

power steering fluid return hose near power steering
pump. Pull back heat sleeve to expose hose clamp.

(7) Remove clamp, then return hose from power

steering pump (Fig. 19).

(8) Remove 2 bolts attaching power steering cooler

to cradle crossmember reinforcement (Fig. 23).

(9) Remove bolts attaching routing clamps to front

suspension cradle crossmember (Fig. 19). Remove
return hose from clamps.

(10) Back out return hose tube nut at power steer-

ing gear and remove hose (Fig. 19).

REMOVAL - 3.3L/3.8L ENGINE

NOTE: Before proceeding, review all WARNINGS
and CAUTIONS. (Refer to 19 - STEERING/PUMP -
WARNING)(Refer to 19 - STEERING/PUMP - CAU-
TION)

(1) Remove cap from power steering fluid reser-

voir.

(2) Using a siphon pump, remove as much power

steering fluid as possible from power steering fluid
reservoir.

(3) Place an oil drain pan under vehicle to catch

any draining power steering fluid.

(4) Remove clamp attaching return hose to power

steering fluid reservoir. Disconnect hose from reser-
voir (Fig. 21).

(5) Follow

return

hose

downward

and

open

retainer at ABS bracket (Fig. 20). Remove hose tube
from retainer.

(6) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(7) Remove front emissions vapor canister. (Refer

to

25

-

EMISSIONS

CONTROL/EVAPORATIVE

EMISSIONS/VAPOR CANISTER - REMOVAL)

(8) Remove bolt securing return hose routing

clamp to suspension cradle crossmember (Fig. 20).

(9) Remove 2 bolts attaching power steering cooler

to cradle crossmember reinforcement (Fig. 23).

(10) Disconnect return hose at power steering gear

(Fig. 20).

19 - 48

PUMP

RS

HOSE - POWER STEERING PRESSURE (Continued)

(11) Remove power steering fluid return hose with

cooler from vehicle.

INSTALLATION

INSTALLATION - 2.4L ENGINE

(1) Remove any used O-rings from ends of power

steering hose.

(2) Using a lint free towel, wipe clean hose ends,

power steering pump fitting and steering gear port.

(3) Install new O-ring on power steering gear end

of return hose. Lubricate O-ring using clean power
steering fluid.

CAUTION: Use care not to bend tube ends of the
power steering hoses when installing. Leaks and
restrictions may occur.

CAUTION: If a new return hose is being installed
and it does not have an insulating heat sleeve
installed, the heat shield from the original hose
must be transferred before hose installation.

(4) Route hose along rear of cradle crossmember

and start gear end of hose into gear port. Do not
tighten hose tube nut at this time.

(5) Attach hose to suspension cradle crossmember

using two routing clamps and bolts (Fig. 19). Tighten
clamp bolts to 23 N·m (200 in. lbs.) torque.

(6) Tighten return hose tube nut at power steering

gear port to 31 N·m (275 in. lbs.) torque.

(7) Install the power steering fluid cooler on the

cradle crossmember reinforcement (Fig. 23). Install
the mounting bolts and tighten to 11 N·m (100 in.
lbs.).

CAUTION: Power steering fluid hoses must remain
away from the exhaust system and must not come
in contact with any unfriendly surfaces on the vehi-
cle.

(8) Route pump end of hose over cradle crossmem-

ber toward pump avoiding tight bends or kinking.

(9) Install return hose onto power steering pump

return fitting and secure with hose clamp (Fig. 19).
Tighten the screw-type clamp to a torque of 2 N·m
(18 in. lbs.).

CAUTION: To prevent overheating of power steering
fluid return hose, protective heat shield sleeve must
cover entire rubber hose.

(10) Slide insulating heat shield up over the clamp

on the return hose and tie-strap it in place.

(11) Install front emissions vapor canister. (Refer

to

25

-

EMISSIONS

CONTROL/EVAPORATIVE

EMISSIONS/VAPOR CANISTER - INSTALLATION)

(12) Lower vehicle.
(13) Fill and bleed the power steering system

using the Power Steering Pump Initial Operation
Procedure. (Refer to 19 - STEERING/PUMP - STAN-
DARD PROCEDURE)

(14) Inspect system for leaks.

INSTALLATION - 3.3L/3.8L ENGINE

(1) Remove any used O-rings from ends of power

steering hose.

(2) Using a lint free towel, wipe clean hose ends

and power steering gear hose port.

(3) Install a new O-ring on gear port end of power

steering fluid hose. Lubricate O-ring using clean
power steering fluid.

CAUTION: Use care not to bend tube ends of the
power steering hoses when installing. Leaks and
restrictions may occur.

CAUTION: Power steering fluid hoses must remain
away from the exhaust system and must not come
in contact with any unfriendly surfaces on the vehi-
cle.

(4) Route hose (with cooler attached) up toward

reservoir avoiding tight bends or kinking.

(5) Start steering gear end of hose into gear port.

Do not tighten hose tube nut at this time.

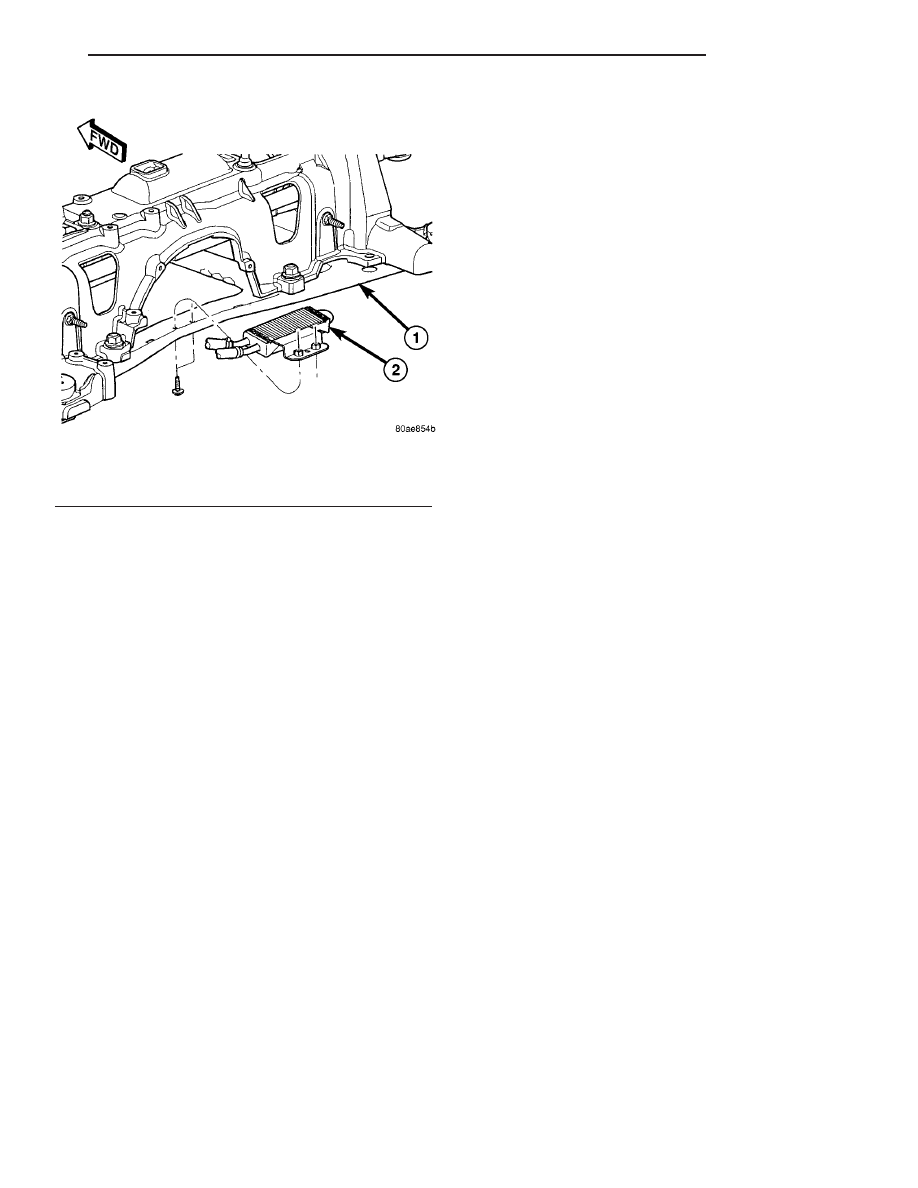

Fig. 23 POWER STEERING COOLER

1 - CRADLE CROSSMEMBER REINFORCEMENT
2 - POWER STEERING COOLER

RS

PUMP

19 - 49
