Chrysler Town, Dodge Caravan. Manual - part 264





FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 18BK/OR (GAS)

GROUND

2

Z201 20BK/DB (LHD/DIESEL/GAS)

GROUND

2

Z201 18BK/OR (RHD/DIESEL)

GROUND

3

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

4

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT (3.3L/3.8L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

1

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

1

Z20 18BK (2.4L)

GROUND

2

K20 18BR/GY (2.4L)

GEN FIELD CONTROL

2

K20 14BR/GY (DIESEL)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (3.3L/3.8L)

GENERATOR FIELD CONTROL

GLOW PLUG RELAY (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A202 10RD/WT

FUSED B(+)

2

K152 20DB/WT

GLOW PLUG RELAY CONTROL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

4

K154 10BR/OR

GLOW PLUG RELAY OUTPUT

HEADLAMP SWITCH - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

Z403 20BK/YL (EXPORT)

GROUND

2

L78 20WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT

3

-

-

4

Z407 22BK/OR

GROUND

5

L36 20WT/DB (EXPORT)

REAR FOG LAMP INDICATOR DRIVER

6

L900 22WT/YL

HEADLAMP SWITCH RETURN

7

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

8

E19 20OR/BR

PANEL LAMPS DRIVER (HEADLAMP SWITCH)

9

-

-

10

L39 22WT/OR

FRONT FOG LAMP INDICATOR DRIVER

11

L307 22WT/BR (RHD)

HEADLAMP SWITCH SENSE

11

L307 20WT/BR (LHD)

HEADLAMP SWITCH SENSE

12

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

13

-

-

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

RS

HEADLAMP WASHER PUMP MOTOR (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V53 12BR/OR

HEADLAMP WASHER RELAY OUTPUT

2

Z243 12BK/OR

GROUND

HIGH NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z299 18BK/OR

GROUND

2

X2 18DG/OR

HORN RELAY OUTPUT

HOOD AJAR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 22VT/LB

HOOD AJAR SWITCH SENSE

2

Z470 22BK/LB

GROUND

IDLE AIR CONTROL MOTOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K39 18VT/DG (3.3L/3.8L)

IDLE AIR CONTROL MOTOR DRIVER

1

K61 18VT/GY (2.4L)

IAC MOTOR CONTROL

2

K961 18BR/VT (2.4L)

IAC RETURN

2

K60 18VT/LG (3.3L/3.8L)

IDLE AIR CONTROL MOTOR SENSE

IGNITION COIL (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18DB/DG

COIL CONTROL NO. 1

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

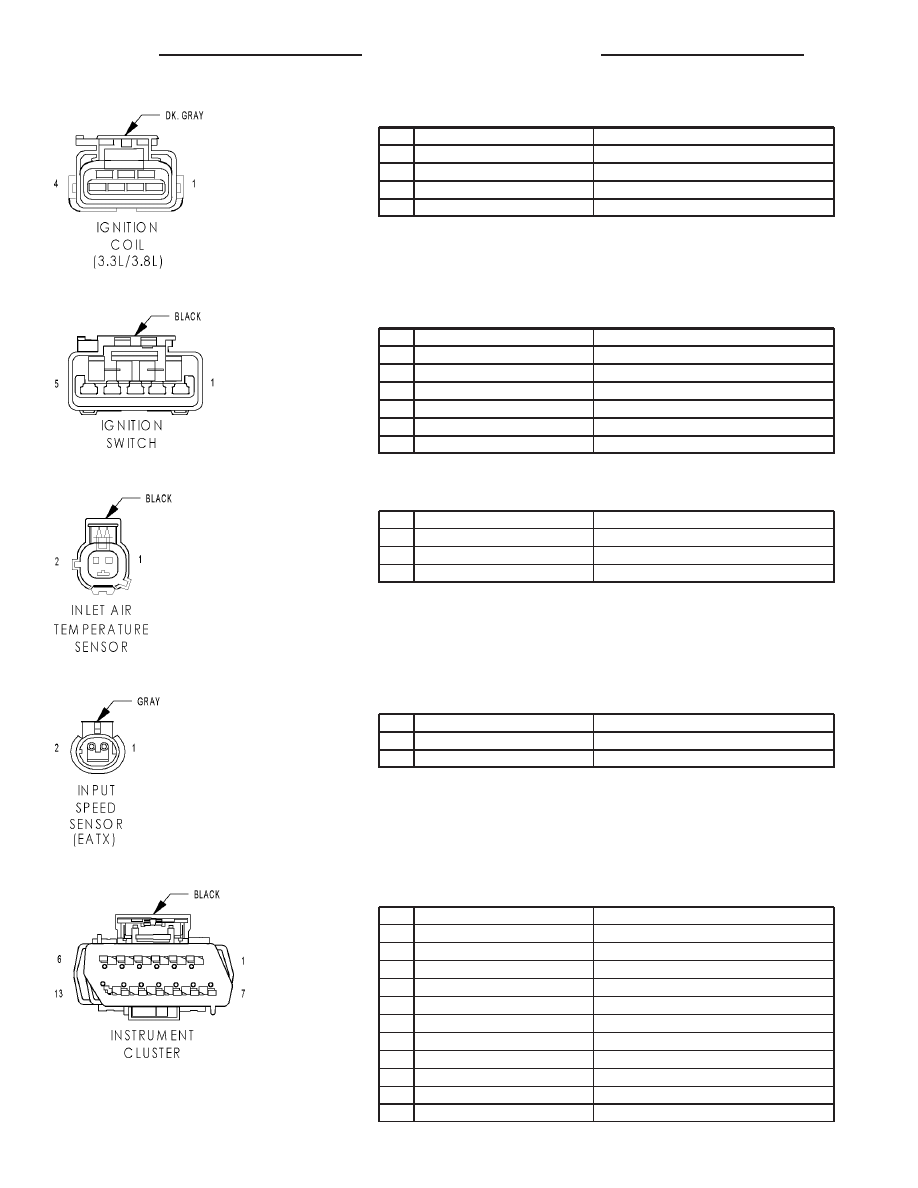

IGNITION COIL (3.3L/3.8L) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16DB/OR

IGNITION COIL NO. 3 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 16DB/DG

IGNITION COIL NO. 1 DRIVER

4

K17 16DB/TN

IGNITION COIL NO. 2 DRIVER

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

F20 20PK/WT (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

INLET AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18DB/LG (3.3L/3.8L)

INLET AIR TEMPERATURE SENSOR SIGNAL

1

K21 18DB/LG (2.4L)

IAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

INPUT SPEED SENSOR (EATX) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

INSTRUMENT CLUSTER - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

E13 20OR/WT

PANEL LAMPS DRIVER

2

L160 20WT/TN (LOWLINE)

RIGHT TURN INDICATOR DRIVER

3

G7 20VT/GY (LHD EXPORT)

LOW OIL PRESSURE INDICATOR DRIVER

4

G3 20VT/LB (LHD EXPORT)

MALFUNCTION INDICATOR LAMP DRIVER

5

L134 20WT/GY (HIGHLINE)

HIGH BEAM INDICATOR DRIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

7

Z108 18BK/LG

GROUND

8

L161 20WT/LG (LOWLINE)

LEFT TURN INDICATOR DRIVER

9

D25 20WT/VT

PCI BUS

10

B25 20DG/WT (RHD)

PARK BRAKE SWITCH SENSE

10

B25 18DG/WT (LHD EXPORT)

PARK BRAKE SWITCH SENSE

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

RS

INSTRUMENT CLUSTER - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

10

B25 16DG/WT (LHD EXCEPT EXPORT)

PARK BRAKE SWITCH SENSE

11

G26 20VT/OR

CHIME DRIVER

12

G150 20VT/BR

INSTRUMENT CLUSTER WAKE UP SENSE

13

Z18 18BK/LB

GROUND

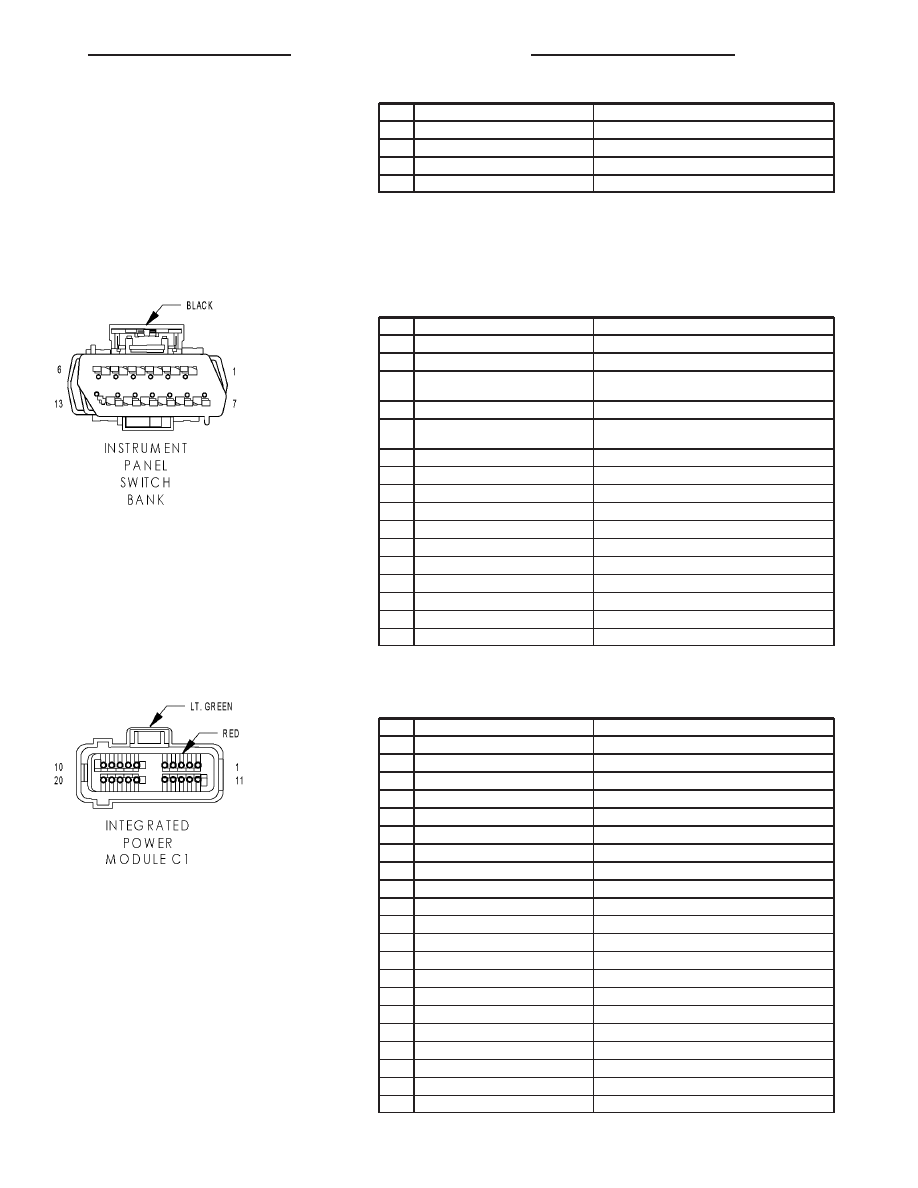

INSTRUMENT PANEL SWITCH BANK - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P8 22LG/WT (HEATED SEATS LHD
EXPORT)

PASSENGER HEATED SEAT SWITCH

3

P7 20LG/DG (HEATED SEATS RHD)

DRIVER HEATED SEAT SWITCH

3

P8 20LG/WT (HEATED SEATS LHD
EXCEPT EXPORT)

PASSENGER HEATED SEAT SWITCH

4

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

P7 20LG/DG (HEATED SEATS LHD)

DRIVER HEATED SEAT SWITCH

5

P8 22LG/WT (HEATED SEATS RHD)

PASSENGER HEATED SEAT SWITCH

6

-

-

7

-

-

8

L91 22WT/DB

HAZARD SWITCH SENSE

9

W26 22BR/DB

REAR WIPER SWITCH MUX

10

Z406 20BK/BR

GROUND

11

G926 22VT/WT

REAR WIPER SWITCH MUX RETURN

12

E14 20OR/TN

PANEL LAMPS DRIVER

13

-

-

INTEGRATED POWER MODULE C1 - LT. GREEN/RED 20 WAY

CAV

CIRCUIT

FUNCTION

1

F301 18VT/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

-

-

4

L43 18WT/DB

LEFT LOW BEAM DRIVER

5

Z344 16BK/TN

GROUND

6

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

7

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

8

L33 18WT/LG

LEFT HIGH BEAM DRIVER

9

G31 18VT/LG (EXCEPT 2.4L/BASE)

AMBIENT TEMPERATURE SENSOR SIGNAL

9

G31 18VT/LG (2.4L)

AAT SIGNAL

10

L44 16WT/TN

RIGHT LOW BEAM DRIVER

11

F300 18OR/PK

FUSED ACCESSORY RELAY OUTPUT

12

-

-

13

Z343 18BK/LG

GROUND

14

-

-

15

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

16

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

17

-

-

18

G931 18VT/BR (EXCEPT 2.4L/BASE)

AMBIENT TEMPERATURE SENSOR RETURN

19

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

20

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75
