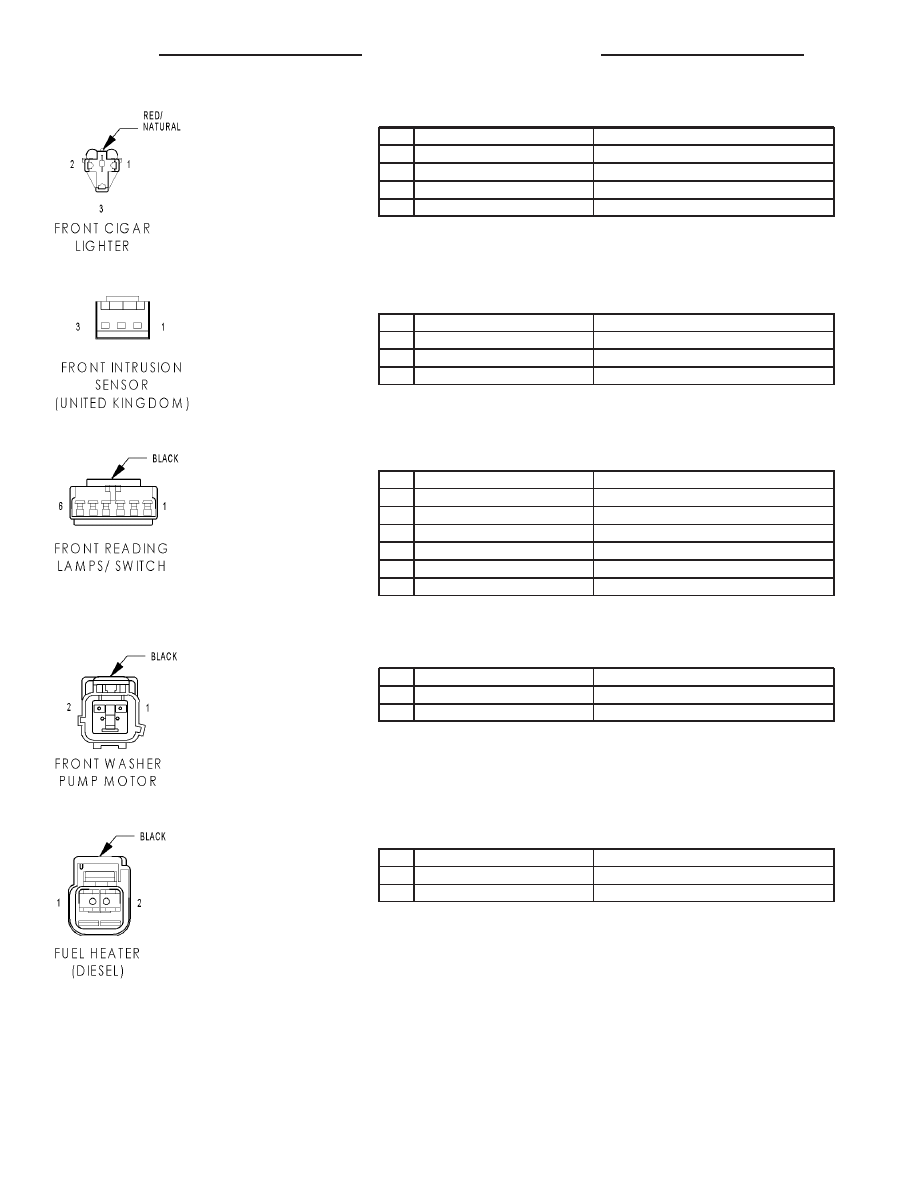

FRONT CIGAR LIGHTER - RED/NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

1

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

2

E14 20OR/TN (EXPORT)

PANEL LAMPS DRIVER

3

Z736 18BK/YL

GROUND

FRONT INTRUSION SENSOR (UNITED KINGDOM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

2

-

-

3

G946 20LG/VT

SENSOR GROUND

FRONT READING LAMPS/SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

E15 20OR/DB (EXCEPT BASE)

ASH/RECEIVER LAMP FEED

2

Z137 20BK/LB

GROUND

3

-

-

4

M27 20YL/LB

READING LAMPS DRIVER

5

M24 20YL/WT

COURTESY LAMPS DRIVER

6

-

-

FRONT WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

2

F300 18OR/PK

FUSED ACCESSORY RELAY OUTPUT

FUEL HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N1 16RD

FUEL HEATER RELAY OUTPUT

2

Z201 18RD

GROUND

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

RS

FUEL INJECTOR NO. 1 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 16BR/YL (3.3L/3.8L)

FUEL INJECTOR NO. 1 DRIVER

2

K11 16BR/YL (2.4L)

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 1 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K11 14WT/DB

FUEL INJECTOR NO. 1 CONTROL

FUEL INJECTOR NO. 2 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 16BR/DB (3.3L/3.8L)

FUEL INJECTOR NO. 2 DRIVER

2

K12 16BR/DB (2.4L)

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K12 14TN

FUEL INJECTOR NO. 2 CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

FUEL INJECTOR NO. 3 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 16BR/LB (3.3L/3.8L)

FUEL INJECTOR NO. 3 DRIVER

2

K13 16BR/LB (2.4L)

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 3 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K13 14BR/LB

FUEL INJECTOR NO. 3 CONTROL

FUEL INJECTOR NO. 4 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 16BR/TN (3.3L/3.8L)

FUEL INJECTOR NO. 4 DRIVER

2

K14 16BR/TN (2.4L)

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 4 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K111 14DB/LB

COMMON INJECTOR DRIVER

2

K14 14LB/BR

FUEL INJECTOR NO. 4 CONTROL

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

RS

FUEL INJECTOR NO. 5 (3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 16BR/OR

FUEL INJECTOR NO. 5 DRIVER

FUEL INJECTOR NO. 6 (3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 16BR/VT

FUEL INJECTOR NO. 6 DRIVER

FUEL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

2

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

3

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ECM/PCM RELAY OUTPUT

2

K87 16BR

FUEL PRESSURE SOLENOID CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71
