(11) Remove

the

three

front

mounting

bolts

through the pulley (Fig. 11)

(12) Remove the pump (with pulley) through the

engine compartment rocking it over the aluminum
bracket.

REMOVAL - PUMP (DIESEL)

(1) Remove the negative (-) battery cable from the

battery and isolate cable.

(2) Remove the fill cap from the power steering

fluid reservoir.

(3) Using a siphon pump, remove as much power

steering fluid as possible from the fluid reservoir.

(4) Raise the vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(5) Remove the splash shields from below the

engine compartment.

(6) Remove the accessory drive belt from the power

steering pump pulley. (Refer to 7 - COOLING/AC-
CESSORY DRIVE/DRIVE BELTS - REMOVAL)

(7) Disconnect the fluid supply hose from the

pump (Fig. 12).

(8) Disconnect the pressure hose from the pump

(Fig. 12).

(9) Remove the bolt fastening the stamped bracket

on the rear of the pump to the cast bracket (Fig. 13).

(10) Remove

the

three

front

mounting

bolts

through the pulley.

(11) Remove the pump from the cast bracket and

vehicle.

DISASSEMBLY - PUMP (PULLEY)

The only serviceable part of the power steering

pump is the pulley. The procedure following is for
removal and installation of the pulley from the pump
once the pump is removed from the vehicle.

(1) Remove the power steering pump from the

vehicle. Refer to Removal And Installation in this
section of the service manual.

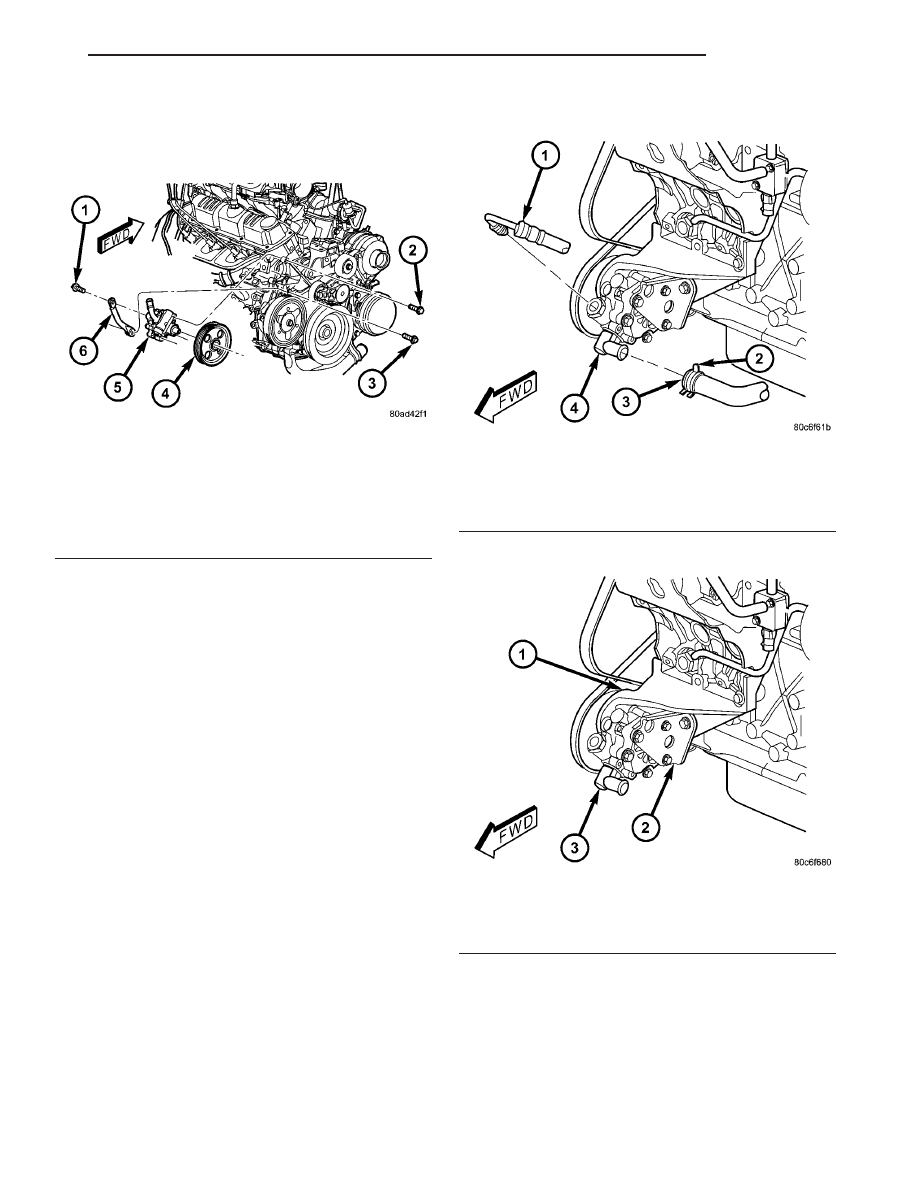

Fig. 11 Pump Mounting

1 - PUMP REAR MOUNTING BOLT (2001 ONLY)
2 - PUMP FRONT MOUNTING BOLT (3)
3 - TIMING CHAIN COVER AND PUMP BRACKET THRU BOLT
(2001 ONLY)
4 - PUMP BELT PULLEY
5 - POWER STEERING PUMP
6 - BRACKET (2001 ONLY)

Fig. 12 Power Steering Pump - Diesel

1 - PRESSURE HOSE
2 - HOSE CLAMP
3 - SUPPLY HOSE
4 - POWER STEERING PUMP

Fig. 13 Pump And Brackets - Diesel

1 - CAST BRACKET
2 - STAMPED BRACKET
3 - POWER STEERING PUMP

RS

PUMP

19 - 43

PUMP (Continued)

(2) Remove the pulley from the shaft of the power

steering pump using Puller C-4333 (Fig. 14).

CAUTION: Do not hammer on power steering pump
pulley. This will damage the pulley and the power
steering pump.

(3) Replace pulley if it is found to be bent, cracked,

or loose.

ASSEMBLY - PUMP (PULLEY)

The only serviceable part of the power steering

pump is the pulley. The procedure following is for
removal and installation of the pulley from the pump
once the pump is removed from the vehicle.

(1) Install the pulley with Installer C-4063 (Fig.

15). Do not use the tool adapters.

(2) Ensure that the tool and the pulley remain

aligned with the pump shaft. Prevent the pulley from
being cocked on the shaft.

(3) Install the pulley until it is flush with the end

of the power steering pump shaft (Fig. 16).

(4) Install the power steering pump on the vehicle.

INSTALLATION

INSTALLATION - PUMP (2.4L ENGINE)

(1) Install power steering pump back in vehicle

using the reverse order of its removal through the
exhaust tunnel of the vehicle.

(2) Install the power steering pump on its cast

mounting bracket (Fig. 7), then install the nut and
bolt attaching the front bracket to the cast bracket
(Fig. 8). Do not fully tighten at this time..

(3) Install the rear nut (Fig. 7).
(4) Install the power steering pump drive belt on

pulley and adjust (Refer to 7 - COOLING/ACCES-
SORY DRIVE/DRIVE BELTS - INSTALLATION).

(5) Tighten the two adjustment slot bolts and the

one pivot bolt to 54 N·m (40 ft. lbs.) torque.

(6) Install the accessory drive splash shield.

NOTE: Before installing power steering fluid pres-
sure hose on power steering pump, inspect the
O-ring on the pressure hose for damage and
replace if necessary.

(7) Install the power steering fluid pressure line

onto the output fitting of the power steering pump
(Fig. 6). Tighten the pressure line to pump fitting
tube nut to a torque of 31 N·m (275 in. lbs.).

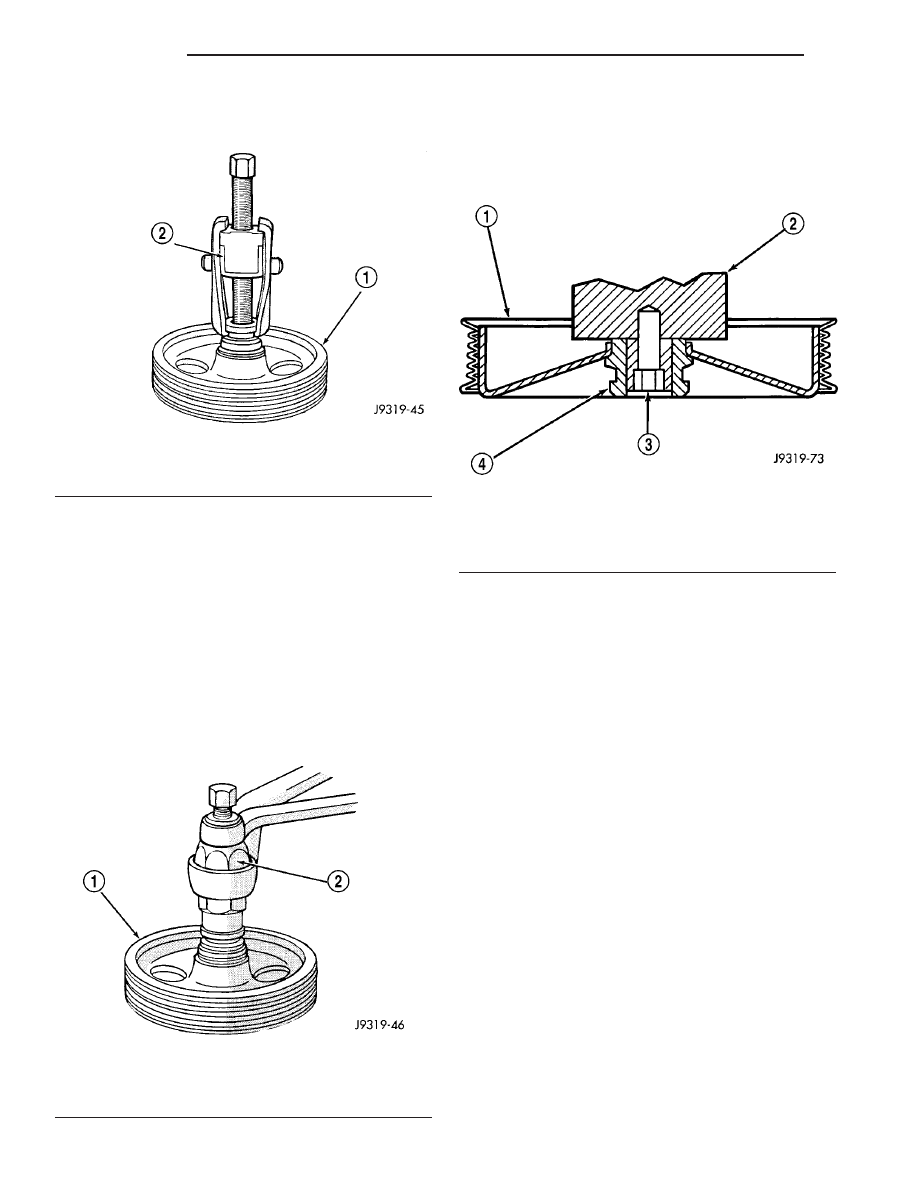

Fig. 14 Pulley Removal

1 - POWER STEERING PUMP DRIVE PULLEY
2 - SPECIAL TOOL C-4333

Fig. 15 Pulley Installation

1 - POWER STEERING PUMP DRIVE PULLEY
2 - SPECIAL TOOL
C-4063–A

Fig. 16 Pulley To Pump Shaft Location

1 - PULLEY
2 - PUMP BODY
3 - PUMP SHAFT
4 - HUB

19 - 44

PUMP

RS

PUMP (Continued)

(8) Install the power steering fluid low pressure

return hose on the power steering pump low pressure
fitting (Fig. 6). Be sure hose clamps are properly
reinstalled.

(9) Install the power steering fluid supply hose on

the power steering pump fluid fitting. Be sure hose
is clear of accessory drive belts all hose clamps
are properly reinstalled.

CAUTION: Heat sleeve must cover entire rubber
portion of return hose to ensure desired thermal
protection from exhaust.

(10) Properly position the protective heat sleeve

over the power steering return hose. Securely tie
strap the heat sleeve to the power steering hose to
keep in it’s proper position.

(11) Install the exhaust system (Fig. 4). Install all

exhaust system isolators/hangers on the exhaust sys-
tem brackets, then the four bolts and flag nuts (Fig.
3).

(12) Connect the oxygen sensor wiring harness to

the vehicle wiring harness.

(13) Lower vehicle.
(14) Connect the negative battery cable on the

negative battery post.

(15) Perform the POWER STEERING PUMP INI-

TIAL OPERATION procedure to properly fill and
bleed the power steering system. (Refer to 19 -
STEERING/PUMP - STANDARD PROCEDURE)

(16) Inspect for leaks.

INSTALLATION - PUMP (3.3L/3.8L ENGINE)

(1) Install power steering pump back in vehicle

using the reverse order of its removal through the
engine compartment of the vehicle.

(2) Install the power steering pump on its mount-

ing bracket.

(3) Install the 3 front power steering pump mount-

ing bolts (Fig. 11). Tighten the 3 front power steering
pump mounting bolts to a torque of 54 N·m (40 ft.
lbs.).

NOTE: Before installing power steering pressure
hose on power steering pump, inspect the O-ring
on the power steering pressure hose for damage
and replace if required.

(4) Install the power steering fluid pressure line

into the pressure output fitting of the power steering
pump (Fig. 10). Do not fully tighten tube nut at
this time.

(5) Install the power steering fluid supply hose on

the power steering pump supply fitting (Fig. 10). Be
sure hose clamp is properly installed.

(6) Raise the vehicle.

(7) Install the routing clip on the engine for the

pressure hose (Fig. 9) and tighten fastener.

(8) Install the serpentine drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(9) Install the drive belt splash shield.
(10) Lower the vehicle.
(11) Tighten the pressure line to pump pressure

fitting tube nut to a torque of 31 N·m (275 in. lbs.).

(12) Install the wiper module (unit) (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WIPER

MOD-

ULE - INSTALLATION).

(13) Connect the negative battery cable on the

negative battery post.

(14) Fill and bleed the power steering system

using the Power Steering Pump Initial Operation
Procedure (Refer to 19 - STEERING/PUMP - STAN-
DARD PROCEDURE).

(15) Inspect for leaks.

INSTALLATION - PUMP (DIESEL)

(1) Install the power steering pump on its cast

mounting bracket.

(2) Install the three front power steering pump

mounting bolts. Tighten the mounting bolts to a
torque of 54 N·m (40 ft. lbs.).

(3) Install the rear mounting bolt fastening the

stamped bracket to the cast bracket (Fig. 13).
Tighten the mounting bolt to a torque of 54 N·m (40
ft. lbs.).

NOTE: Before installing power steering pressure
hose on power steering pump, inspect the O-ring
on the power steering pressure hose for damage
and replace if required.

(4) Install the power steering fluid pressure hose

fitting into the pressure port of the power steering
pump (Fig. 12). Tighten the pressure line to pump
fitting tube nut to a torque of 31 N·m (275 in. lbs.).

(5) Install the power steering fluid supply hose on

the power steering pump supply fitting (Fig. 12). Be
sure hose clamp is properly reinstalled.

(6) Install the accessary drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(7) Install the splash shields below the engine

compartment.

(8) Lower the vehicle.
(9) Connect the negative (-) battery cable on the

negative battery post.

(10) Fill and bleed the power steering system

using the Power Steering Pump Initial Operation
Procedure (Refer to 19 - STEERING/PUMP - STAN-
DARD PROCEDURE).

(11) Inspect for leaks.

RS

PUMP

19 - 45

PUMP (Continued)

SPECIAL TOOLS

POWER STEERING PUMP

FLUID

STANDARD PROCEDURE - POWER STEERING
FLUID LEVEL CHECKING

WARNING: FLUID LEVEL SHOULD BE CHECKED
WITH THE ENGINE OFF TO PREVENT INJURY
FROM MOVING PARTS AND TO ENSURE ACCU-
RATE FLUID LEVEL READING.

The fluid level can be read on the exterior of the

power steering fluid reservoir. The fluid level should
be within the “FILL RANGE” when the fluid is at
normal ambient temperature, approximately 21°C to
27°C (70°F to 80°F) (Fig. 17).

Before removing the power steering filler cap, wipe

the reservoir filler cap free of dirt and debris. Do not
overfill

the

power

steering

system.

Use

only

Mopar

t ATF+4 Automatic Transmission Fluid

(MS-9602) in the power steering system. For
additional information on Automatic Transmission
Fluid, (Refer to LUBRICATION & MAINTENANCE/
FLUID TYPES - DESCRIPTION).

CAUTION: Use only Mopar

T

ATF+4 Automatic Trans-

mission Fluid (MS-9602). Use of other Mopar

T

power steering fluids (MS5931 and MS9933) should
be avoided to ensure peak performance of the
power steering system under all operating condi-
tions.

FLUID COOLER

DESCRIPTION

Trailer Tow equipped vehicles are supplied with a

cooler for the power steering system fluid. The power
steering fluid cooler is located on the front suspen-
sion cradle crossmember reinforcement (Fig. 18).

OPERATION

The purpose of the power steering fluid cooler is to

keep the temperature of the power steering system
fluid from rising to a level that would affect the per-
formance of the power steering system.

The cooler used on this vehicle is referred to as a

fluid-to-air type cooler. This means that the air flow
across the tubes (and fines surrounding them) of the

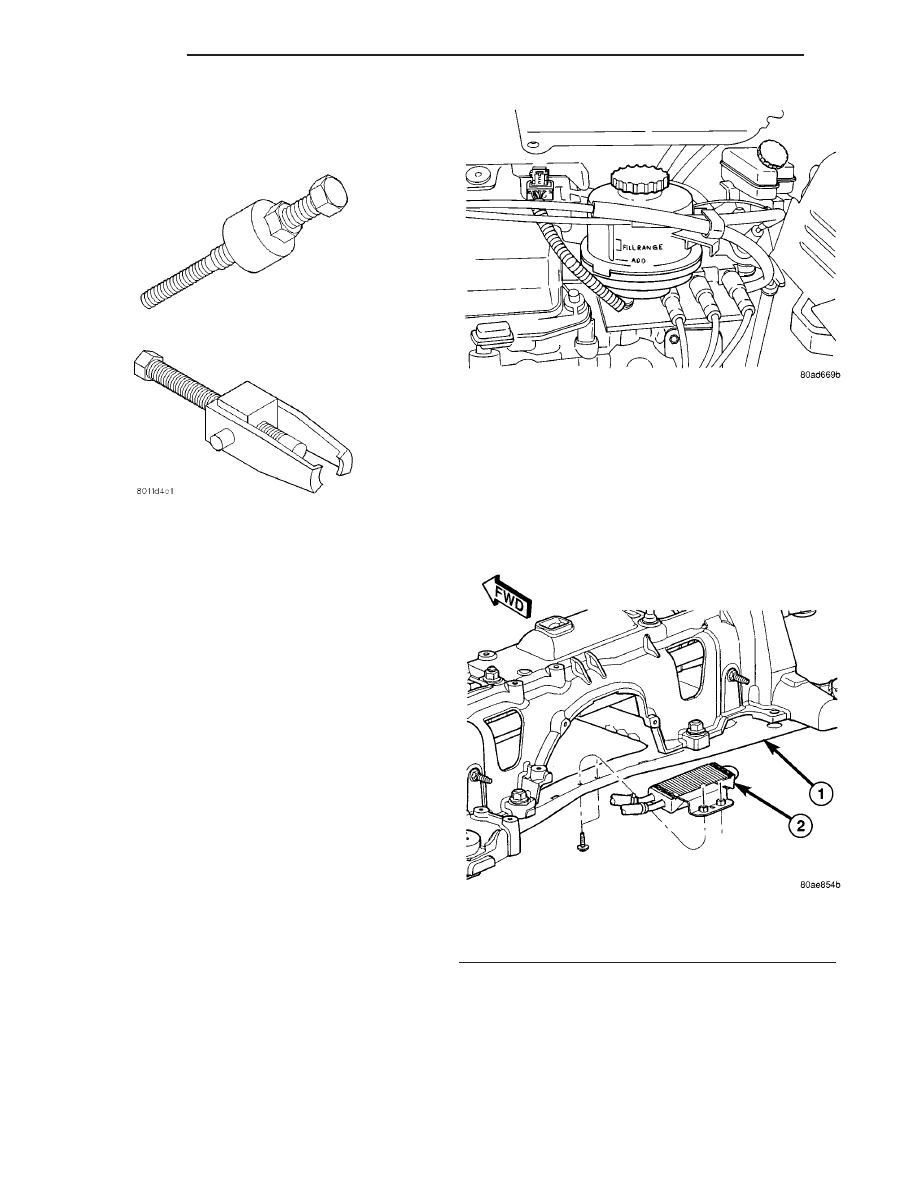

Installer C-4063B

Puller C-4333

Fig. 17 Power Steering Fluid Reservoir

Fig. 18 Power Steering Cooler

1 - CRADLE CROSSMEMBER REINFORCEMENT
2 - POWER STEERING COOLER

19 - 46

PUMP

RS

PUMP (Continued)
