FUEL SYSTEM

TABLE OF CONTENTS

page

page

FUEL DELIVERY

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

FUEL INJECTION

. . . . . . . . . . . . . . . . . . . . . . . . 21

FUEL DELIVERY

TABLE OF CONTENTS

page

page

FUEL DELIVERY

DESCRIPTION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 2

DESCRIPTION - FFV REPLACEMENT

PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING - FUEL DELIVERY

SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

STANDARD PROCEDURE

STANDARD PROCEDURE - FUEL SYSTEM

PRESSURE RELEASE PROCEDURE . . . . . . . 2

STANDARD PROCEDURE - DRAINING

FUEL TANK . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

STANDARD PROCEDURE - FUEL

PRESSURE GAUGE . . . . . . . . . . . . . . . . . . . . 3

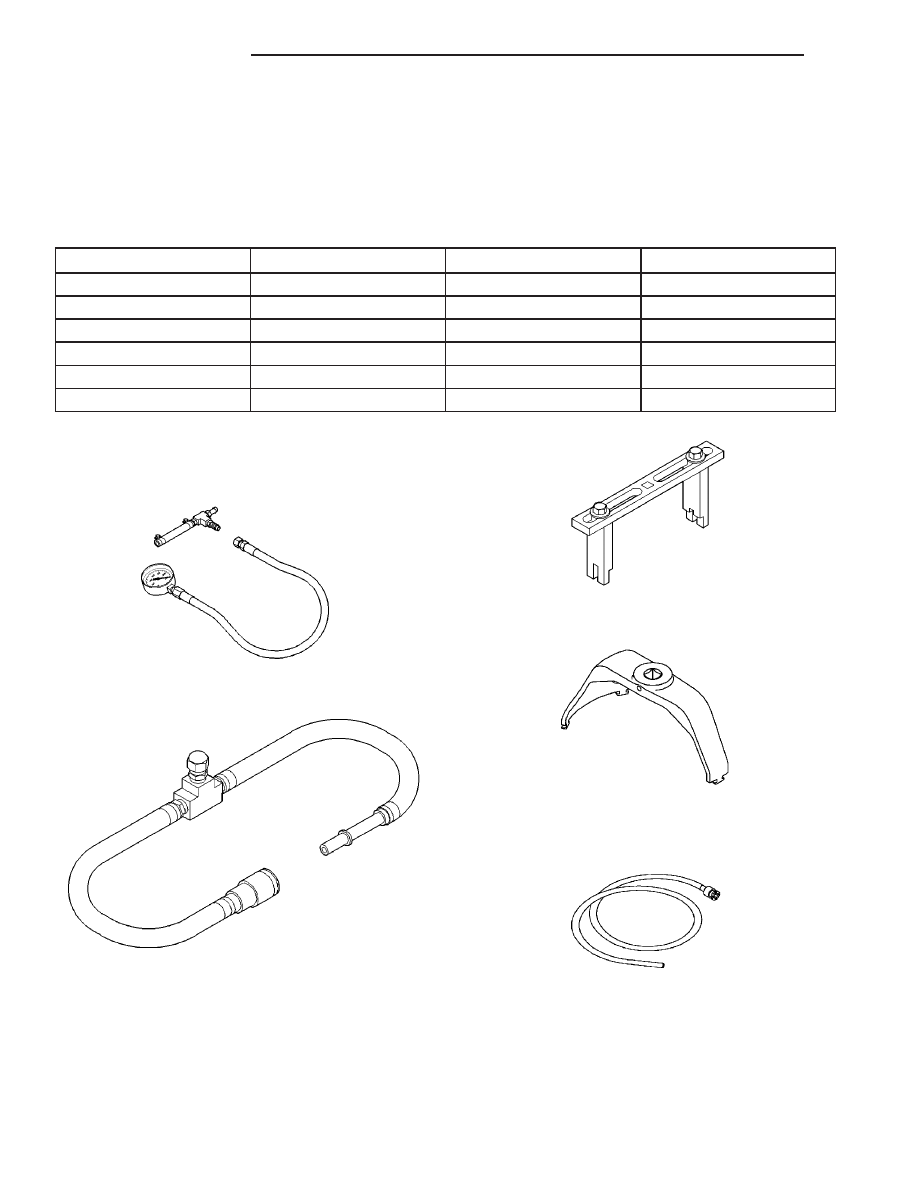

SPECIFICATIONS

FUEL SYSTEM PRESSURE

. . . . . . . . . . . . . . 4

TORQUE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

SPECIAL TOOLS

FUEL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

FUEL LEVEL SENDING UNIT / SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

FUEL LINES

DESCRIPTION - FUEL LINES/HOSES AND

CLAMPS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

STANDARD PROCEDURE - HOSES AND

CLAMP

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

FUEL PRESSURE REGULATOR

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

FUEL PUMP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

FUEL PUMP MODULE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

REMOVAL - FOLD-IN-FLOOR

. . . . . . . . . . . . 10

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION - FOLD-IN-FLOOR

. . . . . . . . . 10

FUEL RAIL

REMOVAL

REMOVAL - 2.4L

. . . . . . . . . . . . . . . . . . . . . . 11

REMOVAL - 3.3/3.8L

. . . . . . . . . . . . . . . . . . . 11

INSTALLATION

INSTALLATION - 2.4L

. . . . . . . . . . . . . . . . . . 11

INSTALLATION - 3.3/3.8L

. . . . . . . . . . . . . . . . 12

FUEL TANK

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

REMOVAL - FOLD-IN-FLOOR

. . . . . . . . . . . . 13

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 15

INSTALLATION - FOLD-IN-FLOOR

. . . . . . . . . 16

FUEL TANK FILLER TUBE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 17

INLET FILTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 17

QUICK CONNECT FITTING

STANDARD PROCEDURE - QUICK-CONNECT

FITTINGS

. . . . . . . . . . . . . . . . . . . . . . . . . . . 18

RS

FUEL SYSTEM

14 - 1

FUEL DELIVERY

DESCRIPTION

DESCRIPTION

The front wheel drive car uses a plastic fuel tank

located rear center of the vehicle.

The Fuel Delivery System consists of: the following

items:

• Electric fuel pump module

• Fuel filter

• Tubes/lines/hoses

• Fuel injectors
The in-tank fuel pump module contains the fuel

pump. The pump is serviced as part of the fuel pump
module. Refer to Fuel Pump Module.

The fuel filter is replaceable only as part of the

fuel pump module.

DESCRIPTION - FFV REPLACEMENT PARTS

Many components in a Flexible Fuel Vehicle (FFV)

are designed to be compatible with ethanol. Always
be sure that the vehicle is serviced with correct etha-
nol compatible parts.

CAUTION: Replacing fuel system components with
non-ethanol compatible components can damage
your vehicle and may void the warranty.

OPERATION

The fuel system provides fuel pressure by an

in-tank pump module. The Powertrain Control Mod-
ule (PCM) controls the operation of the fuel system
by providing battery voltage to the fuel pump
through the fuel pump relay. The PCM requires only
three inputs and a good ground to operate the fuel
pump relay. The three inputs are:

• Ignition voltage

• Crankshaft Position (CKP) sensor

• Camshaft Position (CMP) sensor

DIAGNOSIS AND TESTING - FUEL DELIVERY
SYSTEM

(Refer to Appropriate Diagnostic Information)

STANDARD PROCEDURE

STANDARD PROCEDURE - FUEL SYSTEM
PRESSURE RELEASE PROCEDURE

(1) Remove Fuel Pump relay from Power Distribu-

tion Center (PDC). For location of relay, refer to label
on underside of PDC cover.

(2) Start and run engine until it stalls.

(3) Attempt restarting engine until it will no

longer run.

(4) Turn ignition key to OFF position.
(5) Return fuel pump relay to PDC.
(6) One or more Diagnostic Trouble Codes (DTC’s)

may have been stored in PCM memory due to fuel
pump relay removal. The DRB III

t scan tool must be

used to erase a DTC.

STANDARD PROCEDURE - DRAINING FUEL
TANK

Two different procedures may be used to drain fuel

tank (lowering tank or using DRBIII

t scan tool).

The quickest draining procedure involves lowering

the fuel tank.

WARNING: RELEASE FUEL SYSTEM PRESSURE
BEFORE SERVICING FUEL SYSTEM COMPONENTS.
SERVICE VEHICLES IN WELL VENTILATED AREAS
AND AVOID IGNITION SOURCES. NEVER SMOKE
WHILE

SERVICING

THE

VEHICLE.

THIS

MAY

RESULT IN PERSONAL INJURY OR DEATH.

As an alternative procedure, the electric fuel pump

may be activated allowing tank to be drained at fuel
rail connection. Refer to DRBIII

t scan tool for fuel

pump activation procedures. Before disconnecting
fuel line at fuel rail, release fuel pressure. Refer to
the Fuel System Pressure Release Procedure in this
group for procedures. Disconnect the fuel line at the
fuel rail and remove the plastic retainer from the
fuel rail. Take plastic retainer and install it back into
the fuel line from body. Check the O-ring and make
sure that it is in place and not damaged. Attach end
of special test hose tool number 6539 at fuel line con-
nection from the body line. Position opposite end of
this hose tool to an approved gasoline draining sta-
tion. Activate fuel pump and drain tank until empty.
When done remove the special test hose tool number
6539 from the body line. Remove the plastic retainer
from the special test hose tool number 6539 and rein-
stall it into the fuel line from the body. Check the
O-ring and make sure that it is in place and not
damaged. Install the fuel line to the fuel rail.

If electric fuel pump is not operating, tank must be

lowered for fuel draining. Refer to following proce-
dures.

(1) Remove fuel filler cap.
(2) Perform the Fuel System Pressure Release pro-

cedure.

(3) Disconnect negative cable from battery.
(4) Raise vehicle and support.
(5) Certain models are equipped with a separate

grounding wire (strap) connecting the fuel fill tube
assembly to the body. Disconnect wire by removing
screw.

14 - 2

FUEL DELIVERY

RS

(6) Open fuel fill door and remove screws mount-

ing fuel filler tube assembly to body. Do not discon-
nect rubber fuel fill or vent hoses from tank at this
time.

(7) Place a transmission jack under center of fuel

tank. Apply a slight amount of pressure to fuel tank
with transmission jack.

(8) Remove fuel tank mounting straps.
(9) Lower the tank just enough so that the

filler tube fitting is the highest point of the fuel
tank.

(10) Remove filler tube from fuel tank. Tank will

be drained through this fitting.

NOTE: WRAP SHOP TOWELS AROUND HOSES TO
CATCH ANY GASOLINE SPILLAGE.

(11) Drain fuel tank into holding tank or a prop-

erly labeled Gasoline safety container.

WARNING: GASOLINE OR GASOLINE VAPORS ARE
HIGHLY FLAMMABLE. A FIRE COULD OCCUR IF AN
IGNITION SOURCE IS PRESENT. NEVER DRAIN OR
STORE GASOLINE OR DIESEL FUEL IN AN OPEN
CONTAINER, DUE TO THE POSSIBILITY OF FIRE
OR EXPLOSION. THIS MAY RESULT IN PERSONAL
INJURY OR DEATH.

(12) If fuel pump module removal is necessary,

refer to Fuel Pump Module Removal/Installation in
this section.

STANDARD PROCEDURE - FUEL PRESSURE
GAUGE

This gauge package (special tool #8974) (Fig. 1)is

designed to check the injectors or fuel pump for leak
down conditions and fuel system pressures. Refer to
the Powertrain Diagnostic Manual for more informa-
tion on the operation of this tool.

(1) Preform the fuel pressure release procedure,

refer to the Fuel Pressure release procedure in this
section.

(2) Find a fuel line quick connect fitting that is

accessible and install special tool #8974.

(3) Refer to the Powertrain Diagnostic Manual for

the proper operation of this gauge package.

(4) Preform the fuel pressure release procedure,

refer to the Fuel Pressure release procedure in this
section.

(5) Remove gauge from fuel system and reconnect

fuel lines.

(6) Use the DRBIII

t to pressurize the fuel system

to check for leaks

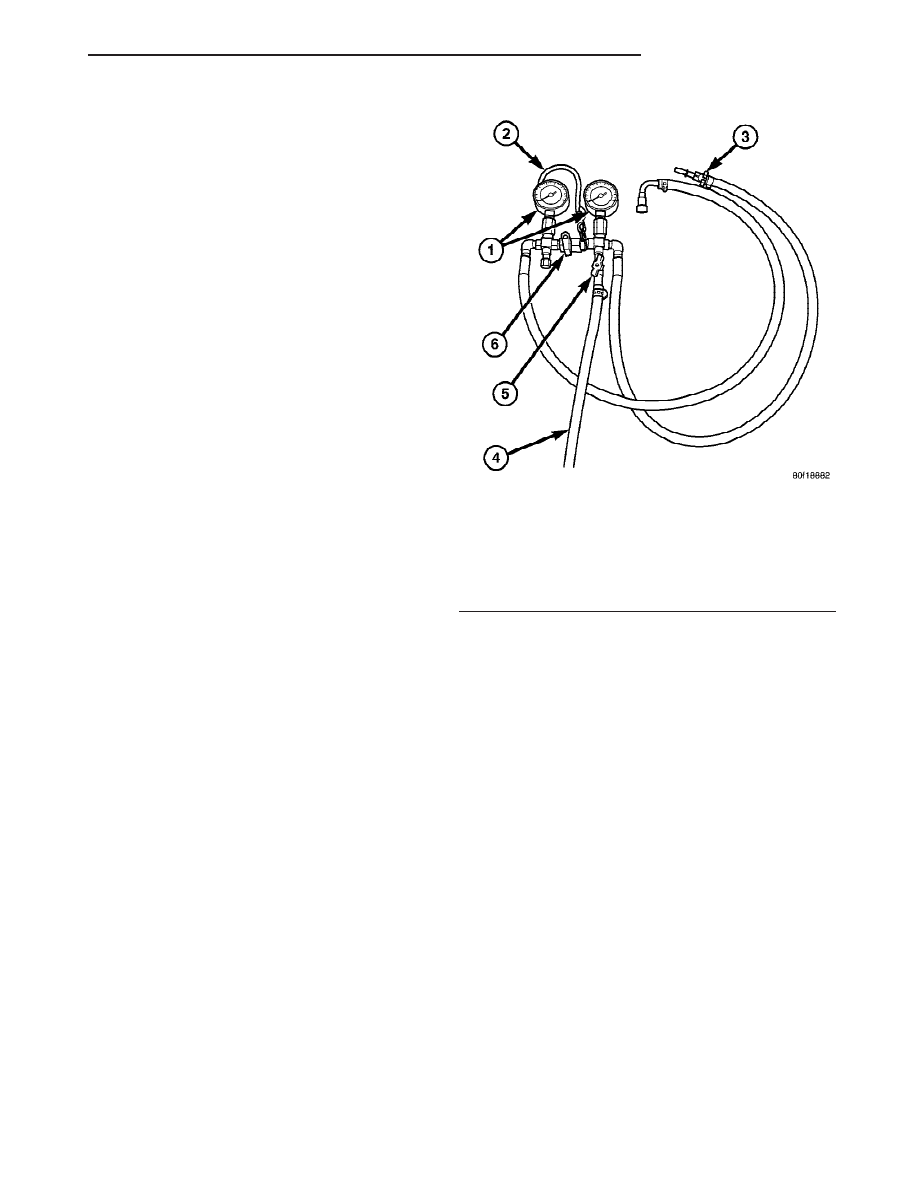

Fig. 1 FUEL SYSTEM PRESSURE TESTER #8978

1 - GAUGES
2 - HANGER
3 - RELEASE TOOL
4 - DRAIN HOSE
5 - DRAIN HOSE VALVE
6 - SHUT-OFF VALVE

RS

FUEL DELIVERY

14 - 3

FUEL DELIVERY (Continued)

SPECIFICATIONS

FUEL SYSTEM PRESSURE

400 kpa ±34 kpa (58 psi ± 5 psi)

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fuel Filler Neck Clamp

3.3

30

Fuel Rail 2.4L

22

195

Fuel Rail 3.3/3.8L

11.8

105

Fuel Tank Strap

54

40

Fuel Tank T Strap

28.2

250

Fuel Filter Bolt

4.5

40

SPECIAL TOOLS

FUEL

Pressure Gauge Assembly C–4799–B

Fuel Pressure Test Adapter 6539

Spanner Wrench 6856

LOCKRING REMOVER/INSTALLER #9340

Fuel Line Adapter 1/4

14 - 4

FUEL DELIVERY

RS

FUEL DELIVERY (Continued)
