Chrysler RG Voyager. Manual - part 948

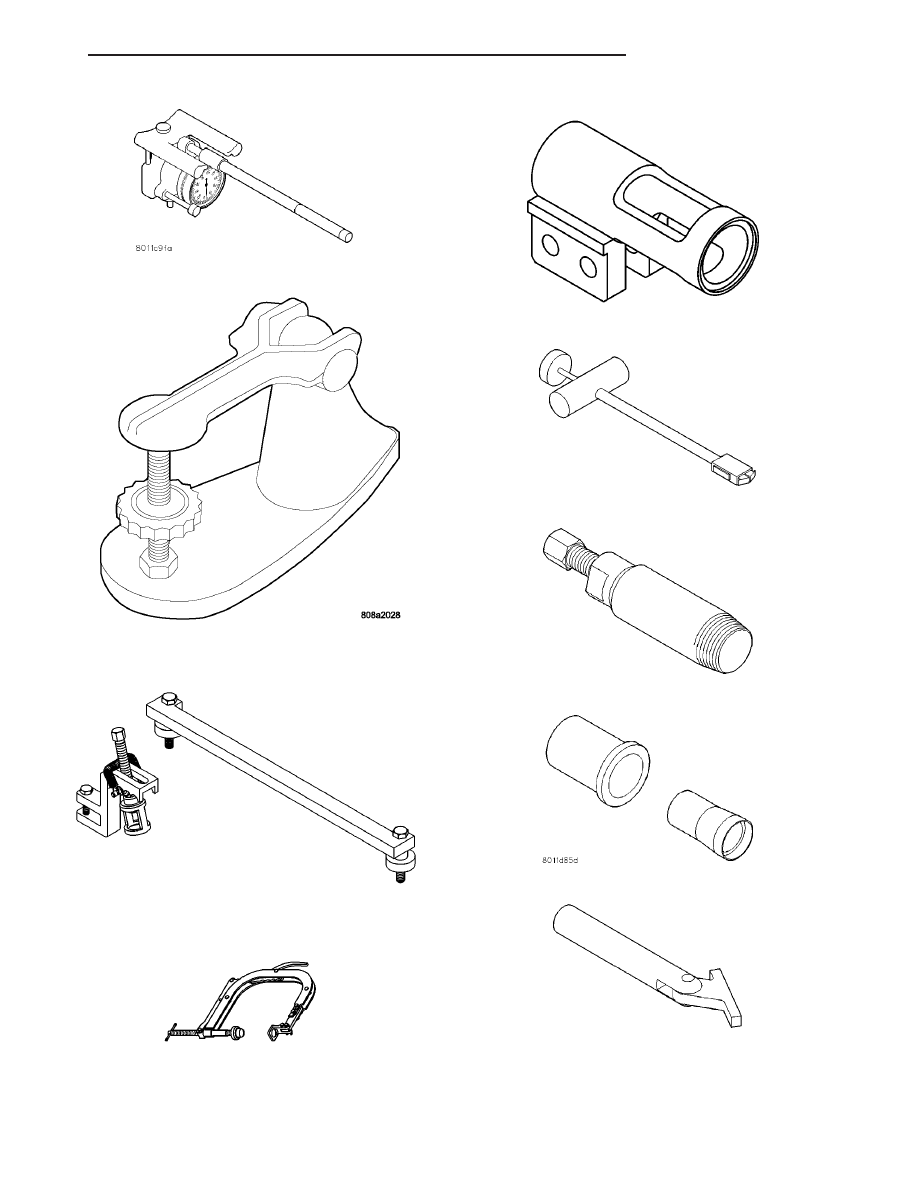

Indicator, Cylinder Bore C-119

Tester - Valve Spring C-647

Compressor, Valve Spring In-vehicle 8453

Valve Spring Compressor Off-vehicle C-3422-D

Adapter, Valve Spring Compressor Off-vehicle 8464

Remover, Valve Tappet C-4129-A

Remover, Crankshaft Front Seal 6341A

Installer, Crankshaft Front Seal C-4992

Remover and Installer, Crankshaft Main Bearing

C-3059

RS

ENGINE 3.3/3.8L

9 - 101

ENGINE 3.3/3.8L (Continued)

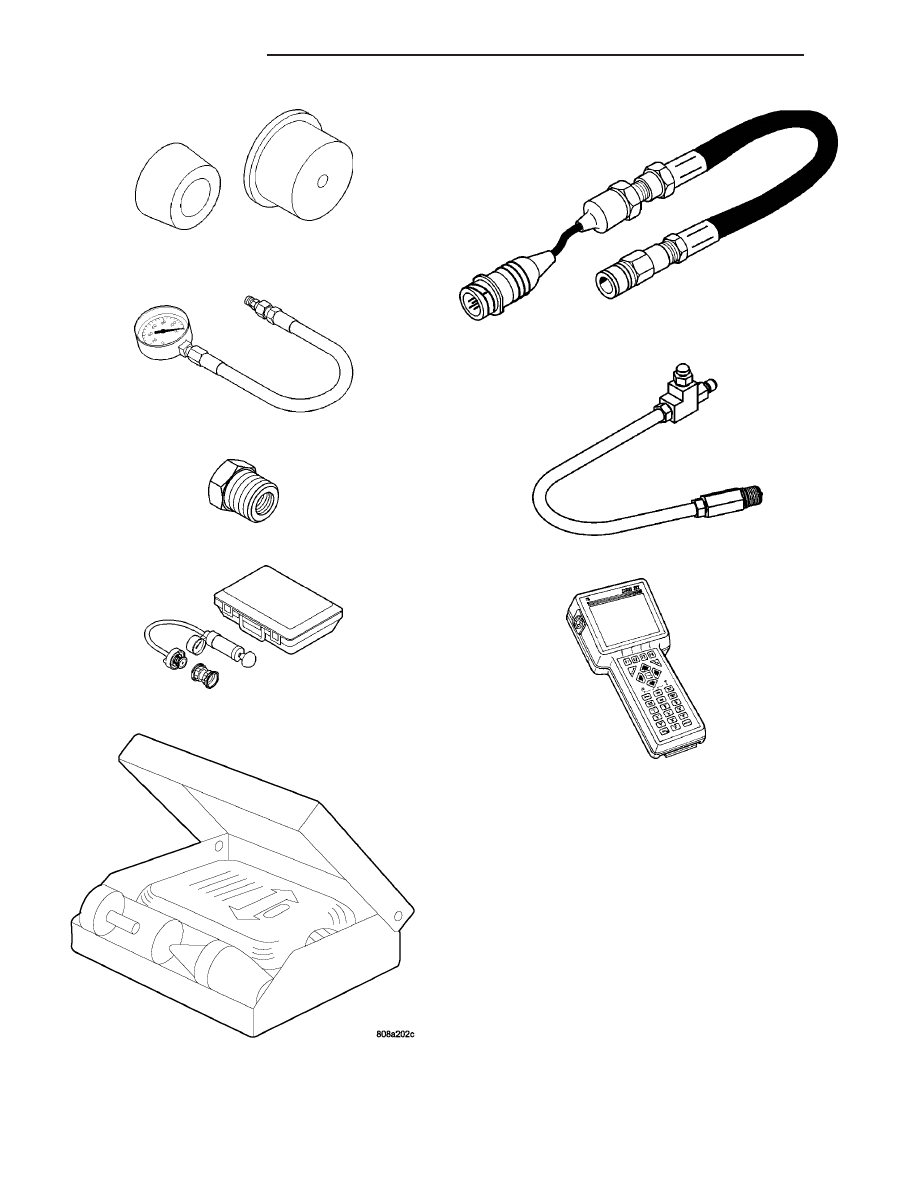

Rear Crankshaft Oil Seal Installer 6926

Oil Pressure Gauge C-3292

Adapter 8406

Cooling System Tester 7700

Combustion Leak Tester C-3685-A

Pressure Transducer CH7059

Compression Test Adapter 8116

DRB III

T

with PEP Module OT-CH6010A

9 - 102

ENGINE 3.3/3.8L

RS

ENGINE 3.3/3.8L (Continued)

AIR CLEANER ELEMENT

REMOVAL

(1) Unsnap 2 clips.
(2) Lift cover and pull toward the engine and

remove cover tabs from air box.

(3) Lift cover and remove the element (Fig. 15).

INSTALLATION

(1) Install the air filter element into air box (Fig.

15).

(2) Move cover so that the tabs insert into the air

box.

(3) Push cover down and snap the 2 clips.

AIR CLEANER HOUSING

REMOVAL

(1) Disconnect the negative battery cable.
(2) Disconnect the inlet air temperature sensor

(Fig. 16).

(3) Remove the inlet hose to throttle body.
(4) Remove the bolt for air box at upper radiator

cross member.

(5) Pull air box up and off over the single locating

pin.

(6) Remove air box from vehicle

INSTALLATION

(1) Install air box into vehicle and onto the locat-

ing pin.

(2) Install bolt to hold air box to the upper radia-

tor cross member.

(3) Install the inlet hose to the throttle body.
(4) Connect the inlet air temperature sensor (Fig.

16).

(5) Connect the negative battery cable.

CYLINDER HEAD

DESCRIPTION

The

aluminum

cylinder

heads

(Fig.

17)

are

designed to create high flow combustion chambers to
improve performance, while minimizing the change
to the burn rate in the chamber. The cylinder head
incorporates the combustion chamber. Two valves
per-cylinder are used with inserted valve seats and
guides. A multi-layer steel (MLS) type gasket is used
between the cylinder head and engine block.

DIAGNOSIS AND TESTING

CYLINDER HEAD GASKET

A cylinder head gasket leak can be located between

adjacent cylinders or between a cylinder and the
adjacent water jacket.

Possible indications of the cylinder head gasket

leaking between adjacent cylinders are:

• Loss of engine power

• Engine misfiring

• Poor fuel economy
Possible indications of the cylinder head gasket

leaking between a cylinder and an adjacent water
jacket are:

• Engine overheating

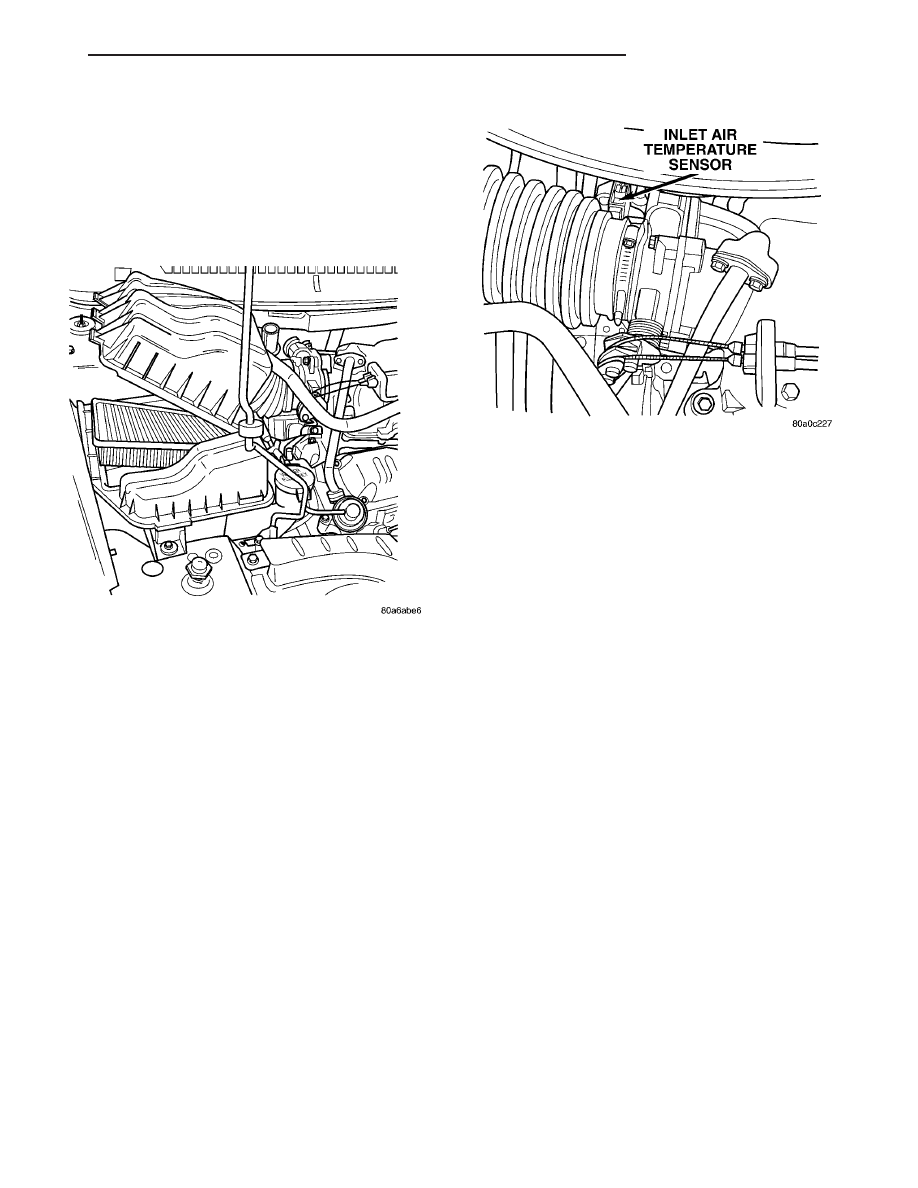

Fig. 15 AIR BOX COVER

Fig. 16 Inlet Air Temperature Sensor

RS

ENGINE 3.3/3.8L

9 - 103

• Loss of coolant

• Excessive steam (white smoke) emitting from

exhaust

• Coolant foaming

CYLINDER-TO-CYLINDER LEAKAGE TEST

To determine if an engine cylinder head gasket is

leaking between adjacent cylinders, follow the proce-
dures in Cylinder Compression Pressure Test (Refer
to 9 - ENGINE - DIAGNOSIS AND TESTING). An
engine cylinder head gasket leaking between adja-
cent cylinders will result in approximately a 50–70%
reduction in compression pressure.

CYLINDER-TO-WATER JACKET LEAKAGE TEST

WARNING: USE EXTREME CAUTION WHEN THE
ENGINE IS OPERATING WITH COOLANT PRES-
SURE CAP REMOVED.

VISUAL TEST METHOD

With the engine cool, remove the coolant pressure

cap. Start the engine and allow it to warm up until
thermostat opens.

If a large combustion/compression pressure leak

exists, bubbles will be visible in the coolant.

COOLING SYSTEM TESTER METHOD

WARNING: WITH COOLING SYSTEM TESTER IN
PLACE, PRESSURE WILL BUILD UP FAST. EXCES-
SIVE

PRESSURE

BUILT

UP,

BY

CONTINUOUS

ENGINE OPERATION, MUST BE RELEASED TO A
SAFE PRESSURE POINT. NEVER PERMIT PRES-
SURE TO EXCEED 138 kPa (20 psi).

Install Cooling System Tester 7700 or equivalent to

pressure cap neck. Start the engine and observe the
tester’s pressure gauge. If gauge pulsates with every
power stroke of a cylinder a combustion pressure
leak is evident.

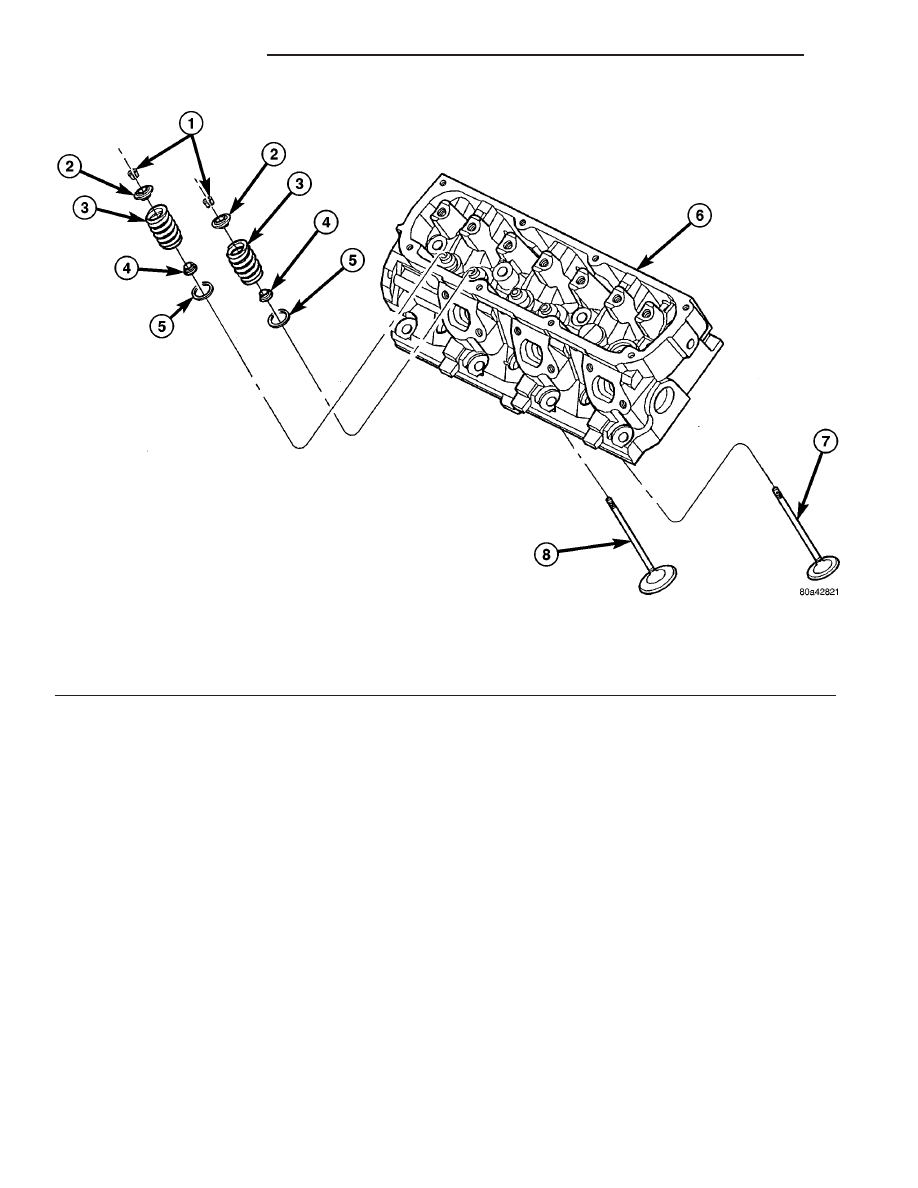

Fig. 17 Cylinder Head and Components

1 - VALVE LOCKS

5 - SPRING SEATS

2 - RETAINERS

6 - CYLINDER HEAD

3 - VALVE SPRINGS

7 - VALVE - EXHAUST

4 - VALVE STEM SEALS

8 - VALVE - INTAKE

9 - 104

ENGINE 3.3/3.8L

RS

CYLINDER HEAD (Continued)
